《电气工程识图》复习题

  • 格式：doc
  • 大小：1.80 MB
  • 文档页数：4

1

《电气工程识图》复习题

一、填空题

1、在电气技术领域中，电气图是用__________和其他图示方法绘制的图，其种类较多，常用的图示形式有__________、__________、__________、__________、__________、__________图等。

2、电路图是一种采用按__________布局法排列的图形符号来表示系统，分系统、装置、部件、设备和软件等实际电路的各组成元件和连接关系，而不考虑项目的实际__________、__________或__________的简图。

3、电气简图中的箭头符号有__________和__________两种形式，__________主要用于表示能量和信号流的传播方向，__________主要用于表示可变性，力和运动方向以及指收线方向。

4、在电气简图中，图线的布局方法有__________、__________和__________。

5、任何机器都是由各种零件装配而成,制造机器必须道德加工零件，直接用于指导制造和检验零件的图样称为__________图，用于表达机器或部件的整体结构、工作原理，以及各零件间装配关系，连接关系的图样称为__________图。

二、选择题

1、在电路图中，正向通路上的信号流方向按__________顺序布置。

A、自左至右，自上而下 B、自左至右，自下而上 C、自右至左，自下而上

2、在电气图中，为突出或区分某些重要的电路，连接线可采用不同宽度的图线表示，一般而言电源主电路，一次电路主信号通路等采用__________表示。

3、电气图中为避免线条太多，保持图而清晰，对于多条去向相同的连接线常采用__________表示

A、单线 B、多线 C、中断线

4、在机械装配中，同一零件在不同视图中的剖面线的方向和间距应保持__________

A、一致 B、相反 C、不同

5、在机件的表达方案中，零件图是根据零件的结构形状加工方法以及它在机器中的位置来确定，在确定零件的表达方案时，首先应考虑__________的选择。

A、主视图 B、其它视图 C、左视图

6、在绘图机械图样的视图时，必须遵循__________视图的投影规律。

A、长对正、高平齐、宽相等 B、真实性、积聚性、类似性 C、正确、清晰、齐全

7、在绘图电路图时，用__________代表实物，用实线表示电性能连接的简图。

A、项目代号 B、图形符号 C、单、双字母

8、__________是电气图的主要组成部分。

2 A、简图 B、无件和连接线 C、图形符号和项目代号

三、写出下列图形符号的名称及文字符号。

_________ _________ _________ _________

_________ _________ _________ _________

四、识读用连续线表示的单元接线图，并补全用中断线表示的单元接线图

3 五、简述画电路图的画图步骤，并画出稳压电源的电路图

4 六、看懂主轴零件图，并回答下列问题：

1、零件用了__________个图形表达，它们分别是__________、__________和__________。

2、零件中尺寸为Φ40段的长度为_______mm，表面粗糙度代号为__________ um。

3、轴上键槽的长度为_______mm，，宽度为_______mm。

4、径向沉孔的定位尺寸为_______mm ，键槽的定位尺寸为_______mm

5、Φ40h6（ ）的最大极限尺寸为_______mm，最小极限尺寸为_______mm，基本尺寸为_______，公差值为____________。

6、 的被测要素是___________，基准要素是_________，

公差项目是________________，公差值___________

7、2×1.5表示__________

8、该零件图所采用的比例为__________ ，其含义是__________。

⊥ 0.025 A

合集下载

电气识图考试题目和答案

电气识图考试题目和答案

电气识图考试题目和答案

一、单项选择题（每题2分，共20分）

1. 电气图中，符号“L”通常表示（ ）。

A. 地线

B. 零线

C. 火线

D. 相线

答案：C

2. 在电气图纸中，三相电路的三个相线分别用（ ）表示。

A. L1、L2、L3

B. U、V、W

C. A、B、C

D. R、S、T

答案：B

3. 电气图纸中的“N”符号代表（ ）。

A. 火线

B. 零线

C. 地线

D. 中性线

答案：B

4. 电气图纸中，符号“PE”代表（ ）。

A. 相线

B. 零线

C. 地线

D. 中性线

答案：C

5. 电气图纸中，符号“FU”代表（ ）。

A. 熔断器

B. 断路器

C. 接触器

D. 继电器

答案：A

6. 电气图纸中，符号“KM”代表（ ）。

A. 熔断器

B. 断路器

C. 接触器

D. 继电器

答案：C

7. 在电气图纸中，符号“QS”代表（ ）。

A. 熔断器 B. 断路器

C. 接触器

D. 隔离开关

答案：D

8. 电气图纸中，符号“K”通常代表（ ）。

A. 开关

B. 继电器

C. 接触器

D. 断路器

答案：A

9. 在电气图纸中，符号“SB”代表（ ）。

A. 开关

B. 按钮

C. 继电器 D. 接触器

答案：B

10. 电气图纸中，符号“M”代表（ ）。

A. 电机

B. 变压器

C. 接触器

D. 继电器

答案：A

二、多项选择题（每题3分，共15分）

11. 电气图纸中，以下哪些符号代表不同类型的开关（ ）。

A. QS

B. SB

C. QF D. QM

答案：A、B

12. 在电气图纸中，以下哪些符号代表不同类型的保护装置（ ）。

A. FU

B. QF

C. QM

D. QO

答案：A、B

13. 电气图纸中，以下哪些符号代表不同类型的测量仪表（ ）。

A. PA

B. PT

C. PC

D. PA

答案：A、B、C

14. 在电气图纸中，以下哪些符号代表不同类型的电机（ ）。

电气识图答案

电气识图答案

================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============

--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------

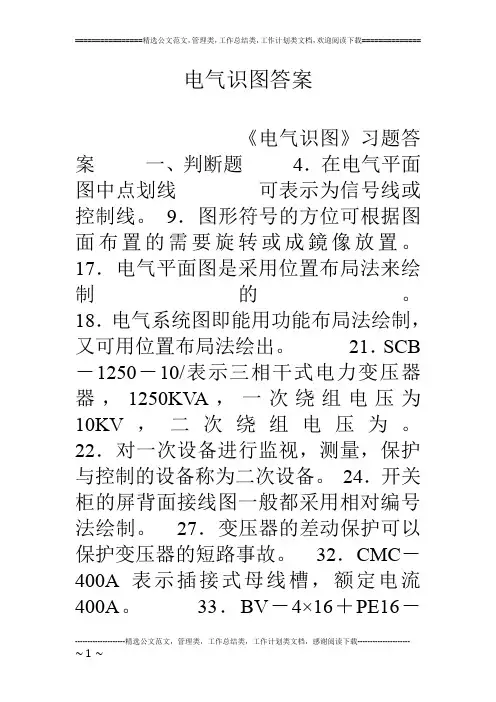

~ 1 ~ 电气识图答案

《电气识图》习题答案 一、判断题 4．在电气平面图中点划线 可表示为信号线或控制线。 9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。

17．电气平面图是采用位置布局法来绘制的。

18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。 21．SCB－1250－10/表示三相干式电力变压器器，1250KVA，一次绕组电压为

10KV，二次绕组电压为。

22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。 24．开关柜的屏背面接线图一般都采用相对编号法绘制。 27．变压器的差动保护可以保护变压器的短路事故。 32．CMC－400A表示插接式母线槽，额定电流400A。 33．BV－4×16＋PE16－================精选公文范文，管理类，工作总结类，工作计划类文档，欢迎阅读下载==============

--------------------精选公文范文，管理类，工作总结类，工作计划类文档，感谢阅读下载---------------------

~ 2 ~ MR200×100，表示5根16mm2塑料铜芯线，敷设在 200×100的金属线槽内。

34．E4CB116表示微型断路器，额定电流16A。 35．动力平面图要有电气系统图方能表达清楚。 38．消防泵启动线路，采用消火栓按钮箱中常开触点串联接法，可靠性好。 40．LGJ－3×50＋1×25表示钢芯铝绞线，3根50mm2,1根25mm2。 43．在电气平面图中 －×－×－ 表示避雷带，为－25×4镀锌扁钢。 47．消防楼梯，前室中，应有正压送风阀门。

电气识图全套试卷试题及参考包括答案.docx

电气识图全套试卷试题及参考包括答案.docx

《电气识图》

一、判断题

1．图纸是表示信息的一种技术文件，必须有一定的格式和共同遵守的规定。 （√）

2．A1 号电气平面图的幅面尺寸为 420×594。 （×）

3．标题栏（又名图标）的格式，在我国有统一的格式。 （×）

4．在电气平面图中点划线可表示为信号线或控制线。 ( √ )

5．弱电平面图中— 2

（×） H—表示二根电话线。

6．在电气平面图中 ＋ ＋ ＋ ＋ 是表示接地装置。 （×）

7．建筑物垂直方向的定位轴线标号应选用拉丁字母由上往下注写 . 。 （×）

8．室内开关的安装高度一般选用绝对标高表示。 （×）

9．图形符号的方位可根据图面布置的需要旋转或成鏡像放置。 （√）

10． GB7159中基本文字符号不得超过三个字母。 （×）

11．建筑电气工程图是用投影法绘制的图。 （×）

12．电气系统图表示了电气元件的连接关系和接线方式。 （×）

13．电气工程图是表示信息的一种技术文件，各设计院都有自己的格式和规定。 （×）

14．电气设备器件的种类代号可由字母和数字组成，其字母是选用 26 个拉丁字母。（×）

15．电气工程图的幅面尺寸分六类，为 A0~A5。 （×）

16．辅助文字符号不能超过三个字母，其中 I 、 O、J 不用。 （×）

17．电气平面图是采用位置布局法来绘制的。 （√）

18．电气系统图即能用功能布局法绘制，又可用位置布局法绘出。 （√）

19．电气平面图中电气设备和线路都是按比例绘出的。 （×）

20． TN－S 系统中工作零线和保护零线共用一根导线。 （×）

21． SCB－ 1250－ 10/0.4 表示三相干式电力变压器器， 1250KVA，一次绕组电压为

10KV，二次绕组电压为 0.4KV。 （√）

22．对一次设备进行监视，测量，保护与控制的设备称为二次设备。 （√）

23． TMY-4(100×10) 表示为硬铜母线， 4 根，宽为 100mm，厚度为 10mm。 （√）

电气工程识图_真题-无答案

电气工程识图_真题-无答案

电气工程识图

(总分223,考试时间90分钟)

一、判断题

1. 投影图的阅读方法主要有形体分析法与线面分析法两种。( )

A. 正确 B. 错误

2. 投影图的阅读方法中，形体分析法是以线和面的投影规律为基础，根据投影图中的某些棱线和线框，分析它们的形状和相互位置，从而想象出它们所围成形体的整体形状。( )

A. 正确 B. 错误

3. 投影图阅读步骤的一般顺序是先内部，后外形；先整体，后局部；最后由局部回到整体，综合想象出物体的形状。( )

A. 正确 B. 错误

4. 在工程图中，物体上可见的轮廓线，在剖面图中一般采用细实线表示，不可见的轮廓线用虚线表示。( )

A. 正确 B. 错误

5. 剖面图的画法中，用断开的两段粗短线表示剖切位置，在它的两端画与其垂直的短粗线表示剖视方向，短线在哪一侧就表示向该方向投影。( )

A. 正确 B. 错误

6. 画剖面图时，剖面图是按剖切位置，移去物体在剖切平面和观察者之间的部分，根据留下的部分画出投影图。剖切是假想的，因此画其他投影时，不用完整地画出。( )

A. 正确 B. 错误

7. 画剖面图时，物体被剖切后，剖面图上仍可能有不可见部分的虚线存在。为了使图形清晰易读，对于已经表示清楚的部分，虚线可以省略不画。( )

A. 正确 B. 错误

8. 剖面图按照剖切位置分为两种，其中当剖切平面平行于水平投影面时，所得的剖面图称为水平剖面图，建筑施工图中的水平剖面图称为平面图。( )

A. 正确 B. 错误

9. 剖面图的阅读中，被剖切的轮廓线用细实线，未剖切的可见轮廓线为中或粗实线。( )

A. 正确 B. 错误

10. 我们假想用剖切平面将物体剖切后，只画出剖切平面切到部分的图形就是断面图。对于某些单一的杆件或需要表示某一局部的截面形状时，可以只画出断面图。( )
