中厚板热处理工艺详细介绍

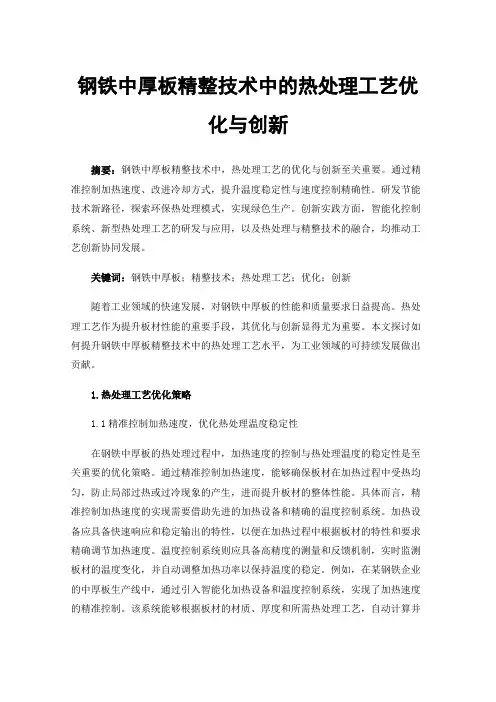

钢铁中厚板精整技术中的热处理工艺优化与创新摘要：钢铁中厚板精整技术中，热处理工艺的优化与创新至关重要。

通过精准控制加热速度、改进冷却方式，提升温度稳定性与速度控制精确性。

研发节能技术新路径，探索环保热处理模式，实现绿色生产。

创新实践方面，智能化控制系统、新型热处理工艺的研发与应用，以及热处理与精整技术的融合，均推动工艺创新协同发展。

关键词：钢铁中厚板；精整技术；热处理工艺；优化；创新随着工业领域的快速发展，对钢铁中厚板的性能和质量要求日益提高。

热处理工艺作为提升板材性能的重要手段，其优化与创新显得尤为重要。

本文探讨如何提升钢铁中厚板精整技术中的热处理工艺水平，为工业领域的可持续发展做出贡献。

1.热处理工艺优化策略1.1精准控制加热速度，优化热处理温度稳定性在钢铁中厚板的热处理过程中，加热速度的控制与热处理温度的稳定性是至关重要的优化策略。

通过精准控制加热速度，能够确保板材在加热过程中受热均匀，防止局部过热或过冷现象的产生，进而提升板材的整体性能。

具体而言，精准控制加热速度的实现需要借助先进的加热设备和精确的温度控制系统。

加热设备应具备快速响应和稳定输出的特性，以便在加热过程中根据板材的特性和要求精确调节加热速度。

温度控制系统则应具备高精度的测量和反馈机制，实时监测板材的温度变化，并自动调整加热功率以保持温度的稳定。

例如，在某钢铁企业的中厚板生产线中，通过引入智能化加热设备和温度控制系统，实现了加热速度的精准控制。

该系统能够根据板材的材质、厚度和所需热处理工艺，自动计算并设定合适的加热速度。

在加热过程中，系统实时监测板材的温度变化，并根据反馈数据调整加热功率，确保板材受热均匀，避免出现过热或过冷现象。

1.2改进冷却方式效率，提升速度控制精确性在钢铁中厚板的热处理过程中，冷却方式的选择与实施对最终产品的性能和质量有着不可忽视的影响。

通过改进冷却方式，不仅可以提高冷却效率，缩短热处理周期，降低生产成本，还能确保板材在冷却过程中保持稳定的冷却速度，避免产生热应力或裂纹等缺陷。

中厚板热处理相关知识将中厚板加热到所要求的温度后并且保持一定时间，然后用选定的冷却速度和冷却方法进行冷却，从而得到所需要的组织和性能，这一过程叫做热处理工艺。

热处理工艺是由加热、保温和冷却三个阶段组成。

根据不同的目的可采用不同的加热温度和冷却速度。

中厚板热处理常用的有正火、退火及调质三种工艺。

热处理的目的是为了生产具有高抗拉强度、高屈服点、耐冲击、耐腐蚀、耐磨等性能的调质板材。

正火是将钢板加热到上临界点A3以上约30～50℃或更高的温度，使钢奥氏体化，并保温均匀化后，在自然的大气中冷却，得到珠光体型组织的热处理工艺。

正火可以细化晶粒，均匀组织，提高冲击功和延伸性，消除轧制内应力。

退火是将钢板加热到临界点Ac1以上或以下的一定温度，保温一定时间，然后缓慢冷却，以获得接近于平衡状态的组织的热处理工艺。

其实质就是将钢板加热与保温，使其内部形成均匀的奥氏体，然后随炉冷却。

?调质处理是淬火和高温回火，或中温回火，或正火的联合热处理，其目的是使钢板达到较高的综合性能。

调质处理多用于中碳钢板和合金结构钢板等。

调质处理时对一些淬火后应力较大的钢板，应及时进行回火，以免产生裂纹。

调质处理进行高温回火时对一些钢板应控制冷却速度，以免产生回火脆性。

淬火是把钢板加热到Ac3以上，保温后以大于临界冷却速度进行快速冷却，以使过冷奥氏体转变为马氏体组织。

对过共析钢需加热到Ac1与Accm之间保温，然后快冷。

回火是将钢板加热到Ac1点以下温度，保温后冷至室温。

回火的目的主要是消除淬火和热轧时产生的内应力，提高钢板分塑性和韧性。

回火可分为低温、中温、高温回火三种。

固溶处理是把钢板加热到一定温度，经保温使某些组织溶解于基体中，成为均匀的固溶体，以改善钢板的韧性和塑性。

固溶处理用于奥氏体不锈钢板热处理。

?特厚钢板轧后必须进行热处理，主要使为了防止钢板表面和中心的温度差引起裂纹，使轧制组织均匀化，脱除钢板中的氢，防止针状铁素体的存在影响探伤检查等。

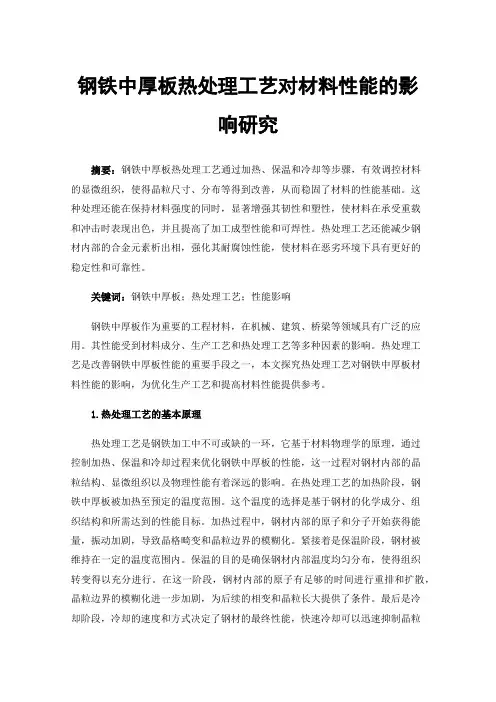

钢铁中厚板热处理工艺对材料性能的影响研究摘要：钢铁中厚板热处理工艺通过加热、保温和冷却等步骤，有效调控材料的显微组织，使得晶粒尺寸、分布等得到改善，从而稳固了材料的性能基础。

这种处理还能在保持材料强度的同时，显著增强其韧性和塑性，使材料在承受重载和冲击时表现出色，并且提高了加工成型性能和可焊性。

热处理工艺还能减少钢材内部的合金元素析出相，强化其耐腐蚀性能，使材料在恶劣环境下具有更好的稳定性和可靠性。

关键词：钢铁中厚板；热处理工艺；性能影响钢铁中厚板作为重要的工程材料，在机械、建筑、桥梁等领域具有广泛的应用。

其性能受到材料成分、生产工艺和热处理工艺等多种因素的影响。

热处理工艺是改善钢铁中厚板性能的重要手段之一，本文探究热处理工艺对钢铁中厚板材料性能的影响，为优化生产工艺和提高材料性能提供参考。

1.热处理工艺的基本原理热处理工艺是钢铁加工中不可或缺的一环，它基于材料物理学的原理，通过控制加热、保温和冷却过程来优化钢铁中厚板的性能，这一过程对钢材内部的晶粒结构、显微组织以及物理性能有着深远的影响。

在热处理工艺的加热阶段，钢铁中厚板被加热至预定的温度范围。

这个温度的选择是基于钢材的化学成分、组织结构和所需达到的性能目标。

加热过程中，钢材内部的原子和分子开始获得能量，振动加剧，导致晶格畸变和晶粒边界的模糊化。

紧接着是保温阶段，钢材被维持在一定的温度范围内。

保温的目的是确保钢材内部温度均匀分布，使得组织转变得以充分进行。

在这一阶段，钢材内部的原子有足够的时间进行重排和扩散，晶粒边界的模糊化进一步加剧，为后续的相变和晶粒长大提供了条件。

最后是冷却阶段，冷却的速度和方式决定了钢材的最终性能，快速冷却可以迅速抑制晶粒的长大，使得钢材获得细小的晶粒结构[1]。

这种细小的晶粒结构有助于提高钢材的强度和硬度，因为晶界数量增多，对位错运动的阻碍作用增强。

相比之下，缓慢冷却则允许晶粒在较大程度上进行重排和长大。

这有助于获得较好的韧性和塑性，因为晶粒的长大可以减少晶界数量，降低位错运动的阻碍作用。

钢铁中厚板生产工艺中的热处理技术研究摘要：钢铁中厚板生产工艺中的热处理技术对于改善钢材性能至关重要，本文探讨了热处理技术的关键技术，包括正火处理、调质处理等，并分析了这些技术对钢材组织结构、力学性能和内部应力的影响。

文章还讨论了热处理技术的优化创新方向，包括温度控制技术的优化、新型热处理工艺的开发以及节能环保技术的应用。

旨在通过技术创新提升热处理效果，降低生产成本，并满足环保要求。

为钢铁中厚板生产领域提供了热处理技术的理论支持和实践指导，推动了钢铁行业的技术进步和可持续发展。

关键词：钢铁中厚板；热处理技术；优化创新钢铁中厚板作为现代工业领域中不可或缺的重要材料，广泛应用于建筑、桥梁、船舶、机械制造等多个领域。

在中厚板的生产过程中，热处理技术扮演着至关重要的角色。

热处理技术通过对钢材进行加热、保温和冷却等处理，能够显著改善钢材的组织结构，提高其力学性能和物理性能，从而满足各种工程应用的需求。

因此，深入研究和探讨钢铁中厚板生产工艺中的热处理技术，对于提升钢材质量、优化生产工艺、降低生产成本具有重要意义。

一、钢铁中厚板生产工艺中热处理技术的关键技术（一）正火处理正火处理在钢铁中厚板生产中扮演着举足轻重的角色，它不仅仅是简单的加热和冷却过程，而是经过精心设计和控制的技术流程。

以某种高强度低合金钢为例，在正火处理时，钢材首先被加热至接近其临界点的温度，如900°C左右。

此时，钢材内部的微观组织开始活跃，珠光体和铁素体等组织逐渐转化为更加均匀的奥氏体结构。

保温阶段中，钢材在此温度下维持一段时间，确保奥氏体形成得足够充分和均匀。

随后，钢材在空气中自然冷却，这个过程并非简单的温度下降，而是伴随着组织结构的再次转变。

随着温度的逐渐降低，奥氏体逐渐转化为更加细小的珠光体和铁素体，这些细化的组织赋予钢材更高的强度和更好的韧性。

整个正火处理过程中，加热温度和保温时间的控制至关重要。

过高或过低的温度，以及过长或过短的保温时间，都可能导致钢材组织结构的不理想，进而影响其最终的力学性能。

中厚板表面热处理技术金属表面处理的方法1 前言中厚板的控轧控冷工艺发展很快，目前很大一部分通过控轧控冷工艺生产的钢板可以取代热处理钢板，即可节省能源，降低生产成本，而且从质量和性能上说也不次于热处理钢板。

然而，从当今的中厚板控轧控冷技术水平来说，中厚板的表面热处理工艺仍然还不能取消。

这是因为：1）从工艺上说，退火、回火、调质、缓冷等表面处理用控轧控冷工艺还实现不了；2）从钢种上说，耐压、耐候、抗压板、海上平台板、模具工具板、高中压锅炉容器板、合金结结板、桥梁板、不锈钢板及高牌号管线与船用板等，目前采用控轧控冷工艺尚有困难；3）从板厚上说，控轧控冷工艺多用于板厚在30mm以下。

而且线外热处理钢板的性能比较均匀稳定，偏差也小。

特别是热轧钢板性能不合要求时，通过线外热处理尚有补救的可能，一些控轧后钢板还可作为热处理的基板，使热处理钢板性能达到更高更完美。

当前，宽厚板性能的重要性越来越被人们所共识，一个现代化宽厚板厂的热处理工序，应该说是确保生产出高性能钢板所不可缺少的。

2 中厚板热处理的特点2.1 处理种类齐全随着用户对中厚板品种和质量的要求越来越严格，与其他钢材相比，中厚板热处理种类要求更加齐全，有正火（常化）、调质（淬火+回火、正火+回火）、高温回火、退火、淬火（水淬、油淬）及缓冷等方法，通常以正火处理最为普遍。

2.2 热处理量大在热轧钢材中以中厚板热处理量较大，一个现代化中厚板厂热处理量约占总产量的20％以上。

2.3 处理钢板尺寸与面积大热处理中厚板最宽可达5400mm，最长达到27m，一般要求长达18m，因此，炉子尺寸很大，有的热处理炉内宽达5800mm，长达102m。

2.4 钢板单重大一块钢板通常重达20t～30t，最重可达到1250t，因此，需要为之配套装出炉机械与吊车安置大吨位的设备。

2.5 淬火和快冷用水量大由于钢板单重大，淬火与快冷瞬间用水量高达10000m3～14000m3，供水系统很庞大，多数都需设有储水池或水塔来满足。

中厚板热处理流程一、啥是中厚板呀？中厚板呢，就是那种厚度比较适中的板材啦。

它在好多地方都能用得上，像建筑里搭架子，制造机械的时候做零件啥的。

这中厚板要是经过热处理，那可就像人做了个超级变身一样，性能变得老厉害了。

二、热处理之前的准备。

1. 选板。

我们得先挑中厚板呀。

就跟挑水果似的，得挑那些看起来质地均匀，没有啥明显瑕疵的板。

要是板本身就坑坑洼洼或者材质不均匀，那热处理出来效果也不好。

2. 清理。

挑好板之后呢，得把板清理干净。

这就好比人洗脸一样，不能带着一脸灰就去参加重要活动呀。

把板上的脏东西、铁锈啥的都去掉，这样热处理的时候才能均匀受热。

三、热处理的主要流程。

1. 加热。

这是热处理的第一步哦。

把中厚板放到加热炉里，就像把面包放到烤箱一样。

不过这个加热可有讲究啦，温度得控制得刚刚好。

如果温度太高，板可能就会被烧坏，就像烤面包烤焦了一样；要是温度太低呢，又达不到热处理的效果。

一般来说，不同的材质和要求，加热的温度都不一样。

比如说有的可能要加热到800多度，有的可能要更高一点。

在加热的时候，还得注意加热的速度，不能太快也不能太慢，得让板慢慢适应这个温度的变化。

2. 保温。

等板达到合适的温度之后呢，就进入保温阶段啦。

这个时候就像让板在一个温暖的小窝里待着，保持这个温度一段时间。

这是为了让板内部的组织均匀化。

就好比我们做汤的时候，得让汤小火炖一会儿，这样各种调料的味道才能融合得更好。

保温的时间也很关键，时间太短，组织还没均匀呢；时间太长，又可能会产生其他的问题。

3. 冷却。

保温结束之后，就到冷却环节了。

冷却的方式可就多种多样啦。

有的是直接放到空气中冷却，这就比较简单粗暴，就像我们热了的时候站在风口吹吹风一样。

还有的是放到水里或者油里冷却，这种冷却速度就比较快，能让板得到不同的性能。

不过这种快速冷却得小心哦，要是掌握不好，板可能会变形或者开裂呢。

就像人在冬天突然从热屋子跑到冷外面，不注意就容易生病一样。

四、热处理后的检查。

中厚板热处理过程
中厚板是指厚度在6mm以上的钢板，常用于建筑、船舶、桥梁、机械制造等领域。

中厚板的热处理是一种对钢板进行加工改性的技术，通过高温加热和冷却等过程，使钢板的力学性能得到改善。

中厚板的热处理过程主要包括加热、保温和冷却三个阶段。

加热阶段是将钢板放入炉内进行加热，通常采用电阻加热或气体加热方式，温度一般在850℃左右。

保温阶段是将钢板在高温下保持一段时间，以使其内部组织发生改变，通常持续时间为数小时。

冷却阶段是将热处理后的钢板迅速冷却，以固定其新的组织结构，通常通过水淬或空气冷却等方式进行。

不同的热处理工艺对钢板的性能影响也不同。

例如，正火处理能够提高钢板的硬度和强度，但降低其塑性和韧性；淬火处理则能提高钢板的硬度和强度，同时保持其良好的塑性和韧性。

此外，回火处理和退火处理也是常用的热处理工艺，它们能够通过控制加热和冷却过程，使得钢板的性能得到综合提升。

总之，中厚板的热处理是一种非常重要的钢材加工技术，它能够通过改变钢板的组织结构，使得其力学性能得到提升，同时也能够满足不同领域的需求。

- 1 -。

舞钢中厚板热处理生产综述编者按：随着国民经济的发展和国内装备制造业的更新换代，国内中厚板，尤其是高品质、高附加值的热处理中厚板需求持续增加。

舞阳钢铁公司在国内高品质中厚板市场上占有很大比重，其热处理生产在中厚板领域中颇具代表性。

本文以舞钢新建的第二轧钢厂热处理线为例，简要介绍舞钢的中厚板热处理工艺、热处理设备及热处理产品和应用。

1．中厚板热处理概况近年来，国内中厚板轧机建设方兴未艾，随着新建成项目的产能逐渐释放，有限的中厚板市场已经日趋饱和。

在当前全球经济危机阴影下，中、低档中厚板产能已明显出现供大于求的局面，而高质量、高附加值的“双高”中厚钢板用户需求依然不减，市场前景看好。

虽然在中厚板的生产中，控轧控冷(TMCP)的生产工艺已经得到普遍应用，并在造船、容器制造等领域中发挥了积极作用，但采用TMCP工艺所生产的钢板，其性能离散度较大，对于生产厚规格、高性能钢板，尤其是要求均匀性高的锅炉、压力容器、桥梁、高层建筑和Z向钢板等，控轧控冷工艺仍显现出它的局限性，如组织结构不够均匀，性能不够稳定等，因此传统离线的热处理工艺仍然无可替代。

随着国内装备制造业的更新换代，对所使用的钢板性能要求也日趋严格。

虽然2008年我国中厚板生产量高达约5970万t，但国内大部分钢厂热处理钢板的品种及质量均与国际水平有较大的差距。

因此，国内中厚板的热处理生产还有很大的发展空间。

国内部分已建或在建的热处理生产线统计见下表所示。

表1 国内部分已建、在建热处理生产线统计表————————————————————————————————————序生产厂名称热处理线名称用途主要设备年产量104t/a号————————————————————————————————————1 五矿营口中厚板厂(5000mm) No.1热处理线正火、回火辐射管加热氮气保 ~12(46)淬火护辊底式炉，辊压式淬火机No.2热处理线正火、回火辐射管加热氮气保(预留) 护辊底式炉No.3热处理线回火明火加热辊底式炉(预留)2 宝钢厚板厂(5000mm) No.1热处理线正火、回火、辐射管加热氮气保 ~37淬火护辊底式炉，辊压式淬火机No.2热处理线正火、回火辐射管加热氮气保护辊底式炉No.3热处理线正火、回火明火加热辊底式炉3 鄂钢中板厂（4300mm) No.1热处理线正火、回火、辐射管加热氮气保 ~20.8淬火护辊底式炉、辊压式淬火机No.2热处理线正火、回火明火加热辊底式炉4 鞍钢厚板厂(4300mm) No.1热处理线正火、回火明火加热辊底式炉 ~20No.2热处理线正火、回火、辐射管加热氮气保淬火护辊底式炉、辊压式淬火机5 兴澄厚板厂(4300mm) No.1热处理线正火、回火氮气保护辐射管加 ~25(37)热辊底式炉No.2热处理线正火、回火、氮气保护辐射管加(预留) 淬火热辊底式炉、辊压式淬火机6 舞钢第一轧钢厂(4200mm) No.1热处理线正火、回火明火加热辊底式炉 ~66.5 No.2热处理线正火、回火明火加热辊底式炉、控冷ACCNo.3热处理线正火、回火、辐射管加热氮气保淬火护辊底式炉、辊压式淬火机No.4热处理线回火明火加热辊底式炉车底式炉正火、回火8座外部机械化炉淬火、回火 8座7 宝钢中厚板厂分公司(4200mm) No.1热处理线正火、回火明火加热辊底式炉 ~28.8No.2热处理线正火、回火明火加热双步进梁炉8 舞钢第二轧钢厂(4100mm) No.1热处理线正火、回火明火加热辊底式炉、 ~40.0控冷ACCNo.2热处理线回火明火加热辊底式炉No.3热处理线正火、回火、辐射管加热氮气保淬火护辊底式炉、辊压式淬火机9 包钢中板厂(4100mm) No.1热处理线正火、回火辐射管加热氮气保 ~50护辊底式炉No.2热处理线回火辐射管加热氮气保护辊底式炉No.3热处理线正火、回火、辐射管加热氮气保淬火护辊底式炉，辊压式淬火机10 湘钢中板厂(3800mm) No.1热处理线正火、回火辐射管加热氮气保 ~55护辊底式炉No.2热处理线淬火、正火、辐射管加热氮气保回火护辊底式炉，辊压式淬火机No.3热处理线回火明火加热辊底式炉11 安钢中板厂(3500mm) No.1热处理线正火、回火辐射管加热氮气保 ~22(33)护辊底式炉，控冷ACCNo.2热处理线正火、回火、辐射管加热氮气保(预留) 淬火护辊底式炉，辊压式淬火机12 天钢中板厂(3500mm) No.1热处理线正火、回火辐射管加热氮气保 ~15(28)护辊底式炉No.2热处理线正火、回火、辐射管加热氮气保淬火护辊底式炉，辊压式淬火机13 唐山中板厂(3500mm) No.1热处理线正火、淬火辐射管加热氮气保 ~30.5护辊底式炉，辊压式淬火机No.2热处理线回火、正火明火加热辊底式炉14 武汉轧板厂(2800mm) No.1热处理线正火、回火明火加热辊底式炉 ~30No.2热处理线正火、回火、辐射管加热氮气保淬火护辊底式炉，辊压式淬火机No.3热处理线正火、回火、辐射管加热氮气保淬火护辊底式炉，辊压式淬火机15 营口中板厂(2800mm) No.1热处理线正火、回火明火加热双步进梁炉 ~14 ————————————————————————————————————注：（）内数据表示预留设备建成后总产量2.舞阳钢铁公司中厚板热处理产品及应用根据市场需求，舞阳钢铁公司(以下简称舞钢)中厚板热处理产品主要分以下几大类：2.1造船板随着我国对能源、矿产资源的需求高速增长，造船业也得到快速发展，船板的需求量激增。

日本JFE钢铁公司开始开发采用水淬火的热机械控制工艺(TMCP)，作为高强度、高韧性，具有优良焊接性能钢板生产技术的核心技术。

下面简单介绍由JFE钢铁公司开发和应用的中厚板制造技术，包括超级-OLAC技术，一种新的中厚板加速冷却技术以及HOP技术(热处理在线工艺)，一种加速冷却后的在线热处理工艺。

同时，下面还介绍Easyfab钢板制造技术，即通过应用具有新功能的冷矫直机将中厚板中残余应力降至零。

一、新加速冷却技术——“超级-OLAC”技术的开发与控制轧制技术一起，加速冷却技术是TMCP工艺的核心技术。

JFE钢铁公司是世界上首家开发并成功在中厚板生产中应用在线加速冷却技术的钢铁企业。

在上世纪90年代初，采用加速冷却技术制造的TMCP钢实现了提高钢板强度、改进焊接性能的目的，从而有助于焊接结构建筑用钢使用的合理化和提高建筑的安全性，并开始用于造船业。

然而，最近几年对钢板质量的要求日趋严格，如减少强度下降等。

为了满足新的要求，基于一个全新的概念，JFE钢铁公司进行了大量研究以获得解决与传统冷却技术问题相关的方案，并开发出新一代加速冷却工艺，称之为超级-OLAC工艺，并应用于JFE钢铁公司西日本钢厂。

当中厚板进行水淬火时出现的热传递和沸腾现象可以大致分为两种方式，即核胞沸腾和薄膜沸腾。

在前一种沸腾中，冷却水直接与钢接触，热量通过产生的泡传递。

相比之下，后一种沸腾中在钢与冷却水间形成一个蒸汽薄膜，热量是通过蒸汽薄膜传递。

核胞沸腾的冷却能力比薄膜沸腾更高。

在中厚板冷却开始时，中厚板表面温度较高，薄膜沸腾起主导作用。

然而，随着中厚板表面温度的下降，蒸汽薄膜变得不稳定，冷却水开始局部上直接与中厚板接触，沸腾逐渐转向核胞沸腾。

此外，在瞬时沸腾状态下，当薄膜沸腾和核胞沸腾共存时，随着冷却的继续，冷却能力提高。

采用传统冷却方法，如喷淋冷却和层流冷却时，如果冷却水流量提高以强化冷却，冷却迅速地转换成瞬时沸腾，是核胞沸腾和薄膜沸腾的混合。

7050合金中厚板T76热处理制度的研究一、研究背景7050合金作为一种高性能的铝合金，广泛应用于航空航天、交通运输等领域。

中厚板作为7050合金的主要产品形式，其力学性能和腐蚀性能对产品质量具有决定性影响。

T76热处理制度是提高7050合金中厚板性能的关键工艺，因此，研究T76热处理制度对优化产品性能具有重要意义。

二、T76热处理制度概述1. 固溶处理：将7050合金中厚板加热至475510℃，保温一定时间，使合金中的强化相充分溶解，获得过饱和固溶体，为后续时效处理提供条件。

2. 预时效处理：在较低温度（100120℃）下进行预时效，使合金中的溶质原子形成细小、均匀的析出相，提高合金的强度和塑性。

3. 时效处理：将预时效处理后的中厚板加热至150170℃，保温一定时间，使析出相进一步长大、粗化，达到最终强化效果。

三、研究方法本研究采用正交试验方法，以固溶处理温度、保温时间、预时效温度、时效温度和时效时间为因素，设计五因素四水平的正交试验表。

通过对试验结果的分析，探讨各因素对7050合金中厚板性能的影响，优化T76热处理制度。

四、试验结果与分析1. 固溶处理阶段试验结果表明，固溶处理温度和保温时间对7050合金中厚板的力学性能和腐蚀性能有显著影响。

当固溶处理温度为490℃，保温时间为2小时时，合金的综合性能最佳。

2. 预时效处理阶段预时效温度对7050合金中厚板的性能有一定影响。

预时效温度为110℃时，合金的强度和塑性较优。

3. 时效处理阶段时效温度和时效时间对7050合金中厚板的性能影响较大。

当时效温度为160℃，时效时间为24小时时，合金的力学性能和腐蚀性能达到最佳。

五、结论1. 优化后的T76热处理制度为：固溶处理温度490℃，保温时间2小时；预时效温度110℃；时效温度160℃，时效时间24小时。

2. 优化后的T76热处理制度可显著提高7050合金中厚板的力学性能和腐蚀性能，满足航空航天等领域的高性能需求。

1.1我国热处理技术发展热处理是温度与时间相互配合的一项工艺,因此,热处理是通过不同的加热温度、保温时间及冷却速度,使钢的成分与组织发生扩散、再结晶的变化,也可促进或阻止其组织与成分的转变、析出,以期达到所要求的各种性能。

我国现代热处理技术的发展历程大体上可分3个时期，即1949——1965年，70年代中后期，改革开放(1978年)以后的时期。

第一个时期是恢复经济，实行第一、第二个五年计划时期，在此期间我国建设了一批大型现代化的骨干企业，其中的汽车、拖拉机、柴油机、机床和工具、轴承等机械厂大都设置了热处理车间或工段；购买了大批原苏联制造的箱式炉、井式渗碳炉和回火炉及盐浴炉、高频淬火加热设如备等，并建立了自己的电炉厂, 各厂应用的热处理技术基本上是常规技术企业技改的强劲势头给设备制造业带来更多机会。

在热处理加热炉中，箱式、井式和盐浴炉等常规设备的需求会进一步减少。

需要更多的是工艺先进、可靠性和自动化程度高、节能和无污染的设备。

这就要求制造厂能清楚、准确地把握国内外新设备发展动向和用户的市场需求，提出自己的产品发展规划和实现目标的措施。

热处理工艺材料（淬火剂、渗剂、防渗剂、气氛和盐浴）和辅助材料（清洗剂、防锈剂、干燥剂、催化剂等）是热处理技术的重要组成部分。

缺乏优质工艺材料，就不能保证热处理零件和各种制品的优异质量。

在热处理工艺材料中用量最大的是淬火剂。

1.2国内中厚板热处理工艺与设备发展现状目前在中厚钢板的生产中控轧控冷(TMCP)工艺已普遍应用，并在管线钢、高强度结构钢、海洋平台用钢、造船板等的生产中发挥了积极作用，大大提高了钢板的综合性能，节约了宝贵的合金元素。

但是，TMCP处理的钢板性能离散度较大，而且一些钢种要求很苛刻的临界轧制。

因此，对于生产厚规格、高性能钢板，尤其是要求性能均匀性比较高的锅炉压力容器钢板、桥梁钢板、高层建筑钢板、Z向钢板等，传统的离线热处理方式仍然是难以替代的。

因为对于需要热处理的钢板来说，一般40mm以上的厚规格钢板受剪切能力限制，需要火焰切割，而且热处理的钢种很多要求逐张探伤。

中厚板生产工艺流程中厚板生产工艺流程中厚板是一种常见的金属板材，在工业生产和建筑领域有着广泛的应用。

生产中厚板需要经过一系列的工艺流程才能得到最终的成品。

下面就介绍一下中厚板的生产工艺流程。

首先是原材料的准备。

中厚板的主要原材料是钢板，需要进行物理和化学处理。

这些处理包括去除杂质、调整化学成分和厚度控制等。

经过预处理后，原材料进入轧机进行下一步的工艺。

接下来是轧制工艺。

轧制是中厚板生产工艺中的关键步骤。

通过轧机，将原材料压制成所需的厚度和尺寸。

轧制可以分为粗轧和精轧两个阶段。

粗轧是将原材料压制成初始厚度的过程，而精轧则是将其进一步压制成最终的厚度和平整度。

轧制完成后，需要对中厚板进行热处理。

热处理是为了改善中厚板的力学性能和金属晶体结构。

常见的热处理方法有退火、正火、淬火等。

热处理过程需要控制温度和时间，以达到预定的热处理效果。

在热处理完成后，需要进行表面处理。

表面处理可以提高中厚板的耐腐蚀性和美观度。

常见的表面处理方法有酸洗、镀锌、喷涂等。

表面处理过程需要注意对环境的保护，以免对环境造成污染。

最后是中厚板的质检和包装。

质检是确保中厚板符合标准要求的重要环节。

通过对中厚板的外观、尺寸、化学成分和力学性能等进行检测，确保其质量达到标准要求。

质检合格后，中厚板需要进行包装，以防止在运输和储存过程中受到损坏。

以上就是中厚板生产的主要工艺流程。

中厚板的生产需要经过原材料准备、轧制、热处理、表面处理、质检和包装等多个环节。

每个环节都需要严格控制，确保中厚板的质量和性能达到使用要求。

通过高效的生产工艺流程，能够提高中厚板的生产效率，满足市场需求。

一、工艺流程及产品大纲1 工艺流程2 产品目录3 热解决钢板规格：6～80 mm × 1500～3300 mm × 6000～18000 mm最大单重：12.5 t4 热解决生产能力钢板旳正火或钢板旳高温回火，年解决量20.5万吨，其中正火钢板19万吨/年；回火钢板1.5万吨/年。

二抛丸清理区域工艺技术操作规程1、抛丸清理区域重要设备及性能1.1 抛丸清理机总体性能参数1.2 抛丸清理机前上料、机后输送辊道：1.3 抛丸室输送辊道：1.4 抛丸除锈系统1.5 丸料打扫系统对钢板旳清理采用二级打扫加二级风吹旳方式：一级滚扫采用老式旳高强度尼龙滚刷+收丸螺旋旳方式；二级横扫采用钢丝侧刷+压轮方式，打扫大量弹丸；一级风吹采用高压风机在打扫室内吹丸。

二级风吹采用高压空气在打扫室进行吹丸。

1.6 丸料循环系统1.7 抛丸器1.8 除尘系统1.9 气控系统1.10 起重设备2 抛丸清理机旳工艺操作规程2.1抛丸清理运营方式旳选择运营方式分为自动和手动两种方式。

自动方式为总操作台上“自动/手动”转换开关位于“自动”位置，按压自动起动按钮后，抛丸机按PC内预定程序顺序起动。

在进行结束时，按压自动停止按钮后，抛丸机旳电气设备将顺序关机。

手动方式为“自动/手动”转换开关位于“手动”位置，操作人员可按照预解决旳规定，分别按压有关旳起动停止按钮，来控制电气设备旳工作状态。

如从“手动”转为“自动”运营时，要保证抛丸机和辊道上没有钢板，然后将转换开关扳向“自动”位置，进入启动自动开机程序。

在“手动”和“自动”方式中，操作人员均可通过观测模拟屏上设备旳运营状态旳显示，来判断抛丸机旳工作状况。

2.2 钢板抛丸清理工艺规定2.2.1 按炉（批）进行钢板抛丸清理，严禁混炉混号。

2.2.2 钢板旳摆放吊板放在抛丸机前上料辊道上一定要放正，使其摆放在上料辊道旳中间位置。

钢板之间需保持一定旳距离。

当钢板是逐片进线时，间隔为相继钢板首尾之间旳距离。

中厚板生产工艺流程中厚板生产工艺流程是指将熔炼或轧制后的钢坯进行加工制造成中厚板的过程。

中厚板是一种常用的钢材产品，广泛应用于建筑、桥梁、船舶、机械、电力等领域。

下面将介绍中厚板生产的工艺流程。

中厚板生产的主要工艺流程包括：钢坯预处理、加热处理、轧制、冷却、切割等环节。

首先是钢坯的预处理。

这一步主要包括对钢坯的定尺、入炉等操作。

钢坯根据规格要求进行切割定尺，然后通过机械设备将钢坯送入加热炉。

接下来是加热处理。

钢坯在加热炉内进行高温加热，目的是使其达到一定的温度，以便后续轧制工艺进行顺利进行。

加热温度要根据不同牌号和规格的钢坯来确定，通过控制加热炉的温度和时间来达到理想的加热效果。

然后是轧制工艺。

加热后的钢坯进入轧机进行轧制，轧机根据板坯的形状和尺寸要求进行不同的轧制形式，可以是热轧、冷轧或热轧后再冷轧等。

轧制过程中，钢坯被连续压制变形，最终形成中厚板的初始形状和尺寸。

紧接着是冷却工艺。

轧制后的中厚板通过冷却设备进行冷却处理，使其温度迅速降低，使得钢板的组织结构得以固定，保持一定的硬度和韧性。

冷却工艺主要有空冷和水冷两种方式，不同的方式会对板材的性能产生一定的影响。

最后是切割工艺。

冷却后的中厚板通过切割设备进行尺寸裁剪，根据不同规格的需求将钢板切割成所需长度和宽度，以便进一步使用。

此外，中厚板生产过程中还包括质量检测、表面处理、包装等环节。

质量检测主要包括对中厚板的化学成分、力学性能、表面质量等指标的检测，确保产品质量符合标准要求。

表面处理主要是对中厚板表面进行除锈、喷漆等操作，提高表面质量和防腐性能。

最后，对生产完的中厚板进行包装，包装形式可以是裸板、捆扎、框筐等。

总之，中厚板生产工艺流程涉及到钢坯预处理、加热处理、轧制、冷却、切割等多个环节，同时还包括质量检测、表面处理和包装等工序。

通过合理的工艺流程和严格的质量控制，可以生产出具有良好性能的中厚板产品，满足各种工程和生产的需求。

中厚板热连轧工艺流程中厚板热连轧可是个很有趣的生产过程呢。

一、坯料准备。

中厚板热连轧的原料那可是有讲究的。

一般来说，坯料得是那种符合一定规格的钢坯。

这钢坯就像是我们做美食的基础食材一样重要。

它得有合适的尺寸，不能太大也不能太小，就像我们做菜，食材的大小得合适才能做出美味。

这些钢坯的质量也得过关呀，要是质量不好，那后面的工序可就麻烦了。

比如说，钢坯要是有太多的杂质，就像我们吃的米饭里有沙子一样，那轧出来的中厚板质量肯定好不了。

二、加热。

钢坯准备好之后呢，就要进行加热啦。

这个加热的过程就像是给钢坯做个热身运动。

把钢坯放进加热炉里，让它的温度慢慢升高。

加热炉就像一个温暖的小窝，钢坯在里面舒舒服服地被加热到合适的温度。

这个温度可得控制好呢，就像我们烤面包，温度高了面包会烤焦，温度低了面包又烤不熟。

对于钢坯来说，温度不合适的话，它的可塑性就不好，在后面的轧制过程中就不容易变形。

三、除鳞。

加热完了的钢坯表面会有一层像鳞片一样的东西，这时候就要除鳞啦。

你可以想象这层鳞就像钢坯穿了一件脏衣服，得把它脱下来才能让钢坯干干净净地去轧制。

除鳞的方法有好几种呢，不管是用高压水冲，还是用其他的方法，目的就是把这层脏东西去掉。

要是除鳞不彻底，那轧出来的中厚板表面就会坑坑洼洼的，就像人的脸长了痘痘一样，不好看而且还影响质量。

四、轧制。

这可是中厚板热连轧的关键环节哦。

轧制就像是把一块面团擀平一样，不过这可是用轧辊来擀钢坯呢。

轧辊就像两个大力士，不停地挤压钢坯，让它一点一点地变薄变长。

在轧制的过程中，要控制好轧制的速度、压力这些参数。

要是速度太快，钢坯可能会来不及变形就被轧过去了，就像我们跑步太快容易摔倒一样。

压力也要合适，太大了可能会把钢坯轧坏，太小了又达不到我们想要的厚度。

而且这个轧制不是一次就完成的，要经过好多个道次的轧制，就像我们做一件精致的手工艺品，得一点一点地雕琢。

五、冷却。

轧制完了的中厚板温度还很高呢，这时候就要冷却啦。
