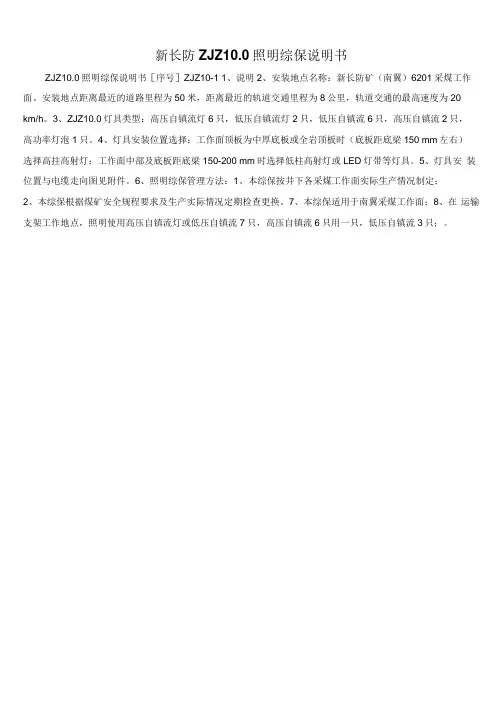

ZJZ10.0照明综保说明书［序号］ZJZ10-1 1、说明2、安装地点名称：新长防矿（南翼）6201采煤工作面。
安装地点距离最近的道路里程为50米，距离最近的轨道交通里程为8公里，轨道交通的最高速度为20 km/h。
3、ZJZ10.0灯具类型：高压自镇流灯6只，低压自镇流灯2只，低压自镇流6只，高压自镇流2只，
高功率灯泡1只。
4、灯具安装位置选择：工作面顶板为中厚底板或全岩顶板时（底板距底梁150 mm左右）
选择高拄高射灯；工作面中部及底板距底梁150-200 mm时选择低柱高射灯或LED灯带等灯具。
5、灯具安装位置与电缆走向图见附件。
6、照明综保管理方法：1、本综保按井下各采煤工作面实际生产情况制定；
2、本综保根据煤矿安全规程要求及生产实际情况定期检查更换。
7、本综保适用于南翼采煤工作面；8、在运输支架工作地点，照明使用高压自镇流灯或低压自镇流7只，高压自镇流6只用一只，低压自镇流3只；。

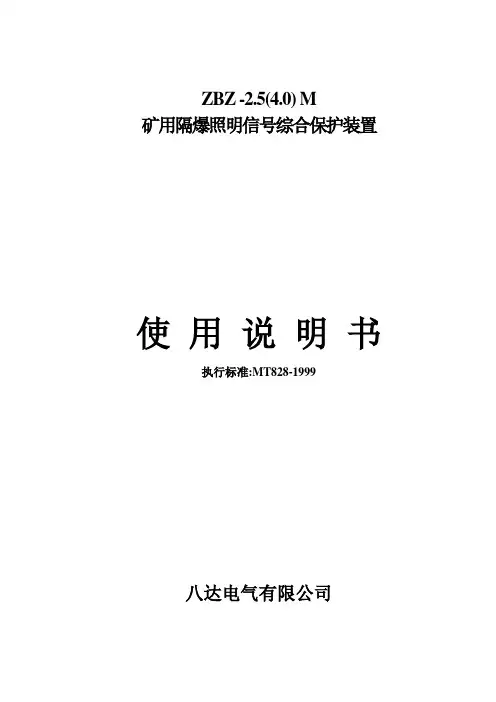

ZBZ -2.5(4.0) M矿用隔爆照明信号综合保护装置使用说明书执行标准:MT828-1999八达电气有限公司目录一、用途及适用范围————————————————————— 3二、技术特征———————————————————————— 3三、结构概述———————————————————————— 4四、电气原理———————————————————————— 5五、产品运输及保管————————————————————8六、安装、使用与维修———————————————————8七、故障分析与排除————————————————————9八、订货须知————————————————————————9一、用途及适用范围1.1 产品特点：本装置用于煤矿井下127V照明及信号负载的供电、电流控制以及短路、漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
1.2 主要用途及适用范围：本装置适用于煤矿井下爆炸性气体的环境中，在交流50Hz，电压至660V或380V的供电线路中，为127V照明及信号负载的电源。
1.3 品种规格：按变压器额定容量分。
1.3.1 变压器额定容量为2.5KvA。
1.3.2 变压器额定容量为4.0KvA。
1.3.3 防爆型式：矿用隔爆型防爆标志：ExdI1.4 型号及其含义：1.5 适合于条件：1.5.1 环境大气压力80~110kPa；1.5.2 海拔高度不超过1000米；1.5.3 周围温度-5℃~+40℃；1.5.4 周围空气的相对湿度不大于95%(20±5℃时)；1.5.5 在无强烈颠簸振动以及垂直倾斜不超过15度的地方；1.5.6 在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；1.5.7 可用于煤尘和瓦斯危险的矿井中；1.5.8 在无滴水及其它液体浸入的地方；1.5.9 安装类别：Ⅲ环境污染等级3级；二、技术特征和主要参数：2.1 电源额定频率：50Hz；2.2 装置为长期工作制；2.3 主要技术性能；2.3.1 主变压器基本参数，联接组及接线形式，见表一2.4 照明信号电缆短路保护距离，见表二2.5短路及漏电保护动作特性，见表三、表四表四2.6 外型尺寸：见图1、见图22.6.1 外形尺寸：480×625×630(4.0KvA)480×490×630(2.5KvA)2.6.2 整机重量：95kg(2.5KvA)128kg(4.0KvA)三、结构概述3.1 总体结构综合装置的隔爆外壳为圆筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构。
湖南创安照明信号综合保护装置说明书湖南创安照明信号综合保护装置是一种用于保护照明信号设备的装置。
本说明书将为用户提供有关该装置的详细信息和使用指南。
1. 产品概述：湖南创安照明信号综合保护装置是一种专门设计用于保护照明信号设备的装置。
它可以有效地保护照明信号设备免受过电流、过电压、电磁干扰等不良电气影响的损害。
2. 技术参数：- 输入电压：AC 220V- 频率范围：50Hz～60Hz- 额定电流：10A- 防护等级：IP65- 抗雷电流冲击：≥10KA- 可调节电流保护阈值：1A～10A- 故障指示：通过LED灯显示故障状态3. 产品特点：- 可调节电流保护阈值，适用于不同的照明信号设备- 高防护等级，可在恶劣的户外环境中使用- 超强电流冲击抗能力，能有效保护设备免受雷电等电气干扰的损害- 故障指示功能，可实时了解装置的工作状态4. 安装要求：一般情况下，湖南创安照明信号综合保护装置应该由专业人员进行安装。
安装时，应根据实际情况选择合适的位置，并确保装置与照明信号设备之间有足够的距离避免互相干扰。
5. 使用说明：- 用户应按装置的额定电流值进行连接，任何超过额定电流的情况可能导致装置无法正常工作。
- 使用前请确保装置的电压和频率与供电网络的电压和频率相匹配。
- 如有任何故障情况，请及时停止使用并联系专业人员进行检修。
上述信息为湖南创安照明信号综合保护装置的基本说明，用户在使用该装置时应严格遵守相关规定，确保装置的正常运行和设备的安全保护。
如需进一步了解该装置的使用方法和维护细节，请参阅相关的使用手册。

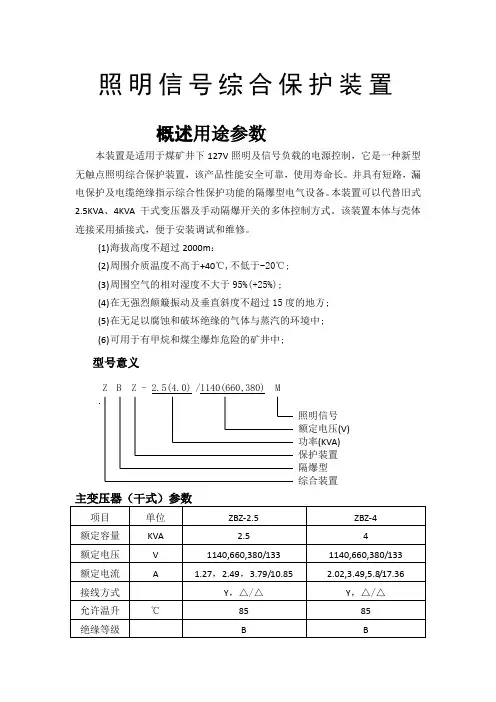

照明信号综合保护装置概述用途参数本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。
并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
(1)海拔高度不超过2000m：(2)周围介质温度不高于+40℃,不低于-20℃;(3)周围空气的相对湿度不大于95%(+25%);(4)在无强烈颠簸振动及垂直斜度不超过15度的地方;(5)在无足以腐蚀和破坏绝缘的气体与蒸汽的环境中;(6)可用于有甲烷和煤尘爆炸危险的矿井中;型号意义Z B Z - 2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置照明短路保护参数信号短路保护参数4、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻动作值1.5KΩ(1.5-3KΩ可调);6、漏地闭锁动作指示值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围错误!未找到引用源。
±15%；结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳体采用转盖止口结构。
外壳上有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。
并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。
壳盖上方有一小透明窗，可以从外面观察状态指示灯。
机芯和机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。
主要元件作用：1、隔离开关1K：正常情况下做隔离电源之用，不允许带负荷操作。
在故障情况下可分断主变压器的6倍额定电流3次。
照明综保操作方法

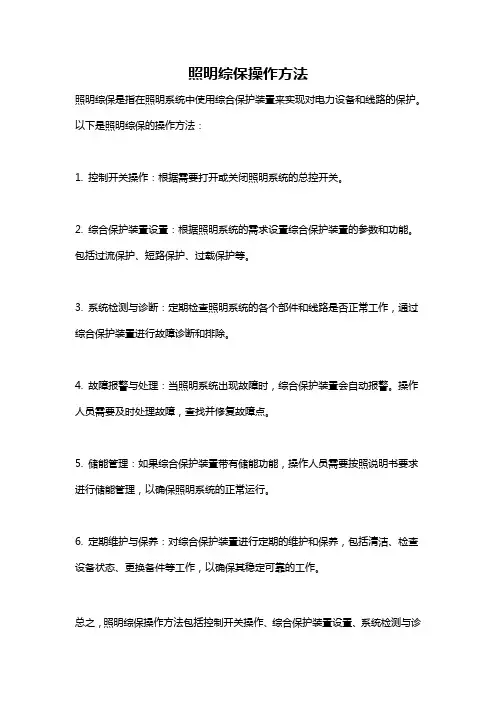

照明综保是指在照明系统中使用综合保护装置来实现对电力设备和线路的保护。
以下是照明综保的操作方法：
1. 控制开关操作：根据需要打开或关闭照明系统的总控开关。
2. 综合保护装置设置：根据照明系统的需求设置综合保护装置的参数和功能。
包括过流保护、短路保护、过载保护等。
3. 系统检测与诊断：定期检查照明系统的各个部件和线路是否正常工作，通过综合保护装置进行故障诊断和排除。
4. 故障报警与处理：当照明系统出现故障时，综合保护装置会自动报警。
操作人员需要及时处理故障，查找并修复故障点。
5. 储能管理：如果综合保护装置带有储能功能，操作人员需要按照说明书要求进行储能管理，以确保照明系统的正常运行。
6. 定期维护与保养：对综合保护装置进行定期的维护和保养，包括清洁、检查设备状态、更换备件等工作，以确保其稳定可靠的工作。
总之，照明综保操作方法包括控制开关操作、综合保护装置设置、系统检测与诊
断、故障报警与处理、储能管理和定期维护与保养等步骤。
正确操作和管理综合保护装置可以提高照明系统的安全性和可靠性。

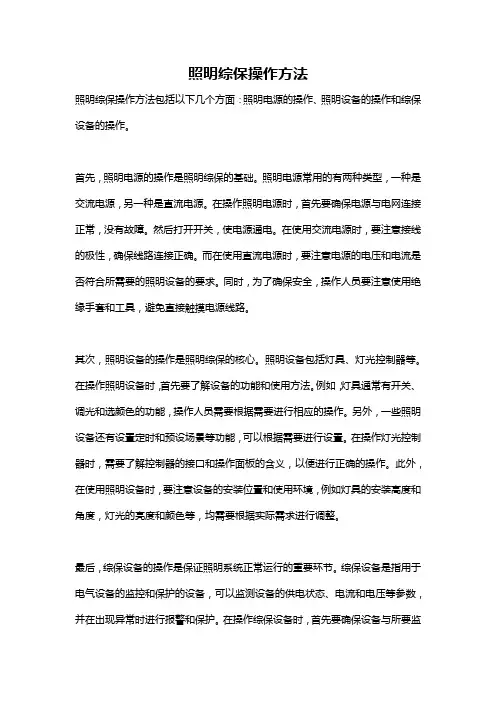

照明综保操作方法照明综保操作方法包括以下几个方面：照明电源的操作、照明设备的操作和综保设备的操作。
首先，照明电源的操作是照明综保的基础。
照明电源常用的有两种类型，一种是交流电源，另一种是直流电源。
在操作照明电源时，首先要确保电源与电网连接正常，没有故障。
然后打开开关，使电源通电。
在使用交流电源时，要注意接线的极性，确保线路连接正确。
而在使用直流电源时，要注意电源的电压和电流是否符合所需要的照明设备的要求。
同时，为了确保安全，操作人员要注意使用绝缘手套和工具，避免直接触摸电源线路。
其次，照明设备的操作是照明综保的核心。
照明设备包括灯具、灯光控制器等。
在操作照明设备时，首先要了解设备的功能和使用方法。
例如，灯具通常有开关、调光和选颜色的功能，操作人员需要根据需要进行相应的操作。
另外，一些照明设备还有设置定时和预设场景等功能，可以根据需要进行设置。
在操作灯光控制器时，需要了解控制器的接口和操作面板的含义，以便进行正确的操作。
此外，在使用照明设备时，要注意设备的安装位置和使用环境，例如灯具的安装高度和角度，灯光的亮度和颜色等，均需要根据实际需求进行调整。
最后，综保设备的操作是保证照明系统正常运行的重要环节。
综保设备是指用于电气设备的监控和保护的设备，可以监测设备的供电状态、电流和电压等参数，并在出现异常时进行报警和保护。
在操作综保设备时，首先要确保设备与所要监控的照明设备正确连接，并进行相应的设置。
综保设备一般具有触摸屏或操作面板，操作人员可以通过触摸屏或操作面板来进行参数设置和监控。
例如，可以设置设备的工作模式、报警门限和故障处理方式等。
同时，综保设备还可以进行远程监控和管理，通过网络连接可以实现对设备的远程控制和数据获取。
在操作综保设备时，操作人员应该熟悉设备的使用手册，了解设备的功能和操作方法，以充分发挥综保设备的性能和优势。
综上所述，照明综保操作方法包括照明电源的操作、照明设备的操作和综保设备的操作。
使用说明书矿用隔爆型照明信号综合保护装置苏兵电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。
本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。
在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
具备事件顺序记录、及事件、遥测、遥信远传等功能。
具备完备的自检功能，故障定位到主要芯片。
装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
新长防ZJZ10.0照明综保说明书为了更好的了解智能照明综合保护器的安装和维护，本文介绍智能照明综合保护器电模式设置和维护方法。
电模式设置：对系统中不同模块进行区分，主要是电源、电源线和蓄电池。
对不同产品要求采取不同的电模式与保护措施。
电气模式功能：适用于各种配电柜、箱式变压器、低压配电柜、箱式变电站等配电柜和开关箱内，通过对各种配电柜的开关控制信号进行自动采集形成信息，并进行智能分析，为管理人员提供相应的依据，使之更加准确科学的管理灯具。
在此基础上设置一个新长防ZJZ10.0智能照明综合保护电器控制箱（简称综保电器控制箱）是本方案中电路部分实现过程中较为关键的一个环节。
• 1.综保电器控制箱的安装根据项目施工进度及综保电器控制箱安装地点的实际情况，一般是将其安放在靠近道路一侧，便于与电力或其它工程建设施工同步进行；根据各配电柜的规格、结构和数量确定安装位置及尺寸，要求各控制室设备功能齐全；安装前需将控制设备和控制电缆用绝缘胶布包扎好并紧固好；连接后，各接线端子安装在同一平面内，接线端子和接线柱与大地应呈45°角，不得有电弧现象；安装好后，应拧紧各个连接螺栓或螺钉，使其松动，保证不松脱；待安装完后，用螺丝将其拧紧，以免影响使用寿命；电源接通后，通电检查其各项正常后再通电使用，以免短路、过载造成损坏；注意观察开关是否能正确启闭。
• 2.综保电器控制箱配电柜的布线在本方案中综保电器控制箱有三种布线方式，分别是：接线方式、手动方式，其中自动方式对于综保类产品应用最为广泛。
对于系统中的多个模块可以采用一次组网的模式，便于后期施工及维护。
其中控制箱内部主要通过继电器、断路器、继电器控制三相负荷电流等部件。
同时通过不同功能电路达到开关的控制。
另外由于电气开关在工作时会产生一定的热量并有一定的冷却作用，所以对其进行防冻是十分重要的。
综保电器控制箱采用的就是冷元件来实现整个电路的正常工作。
综保电器控制柜一般安装在住宅中、小型建筑物室内的供电线路上，为了保护人身和设备设施及安全，综保电器控制箱应安装具有断路功能和自动模式功能的电气设备，并能实现远程管理及检修和维护。
ZBZ-6（8、10）/1140(660)M 矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司警示：使用前请阅读本说明书，严禁带电开盖。
本产品执行Q/320123LFC026-2007、JB6312-1992的标准,说明书严格按照GB9969.1的要求编写.防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置是适用于煤矿井下127V照明及信号负载的电源控制，并具有短路保护，漏电保护及电缆绝缘危险指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式6KVA、8KVA、10KVA、干式变压器及手动隔爆开关的多体控制方式。
电压等级由原660V/380V升为1140V/660V。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃，不低于-20℃；（3）周围空气的相对湿度不大于95%（+25℃时）；（4）在无强烈颠波振动，以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3．防爆型式：矿用隔爆型防爆标志“ExdI”4．型号意义Z B Z -6（8、10）/1140（660） M照明信号额定电压（V）功率（KVA）保护装置隔爆型综合装置二、技术特征23、信号短路保护参数4、照明短路保护时间小于250ms；信号短路保护时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值 1.5KΩ（1.5-3.0KΩ可调）；6、漏地闭锁电阻动作值 3KΩ±1KΩ；7、电缆绝缘危险指示值 10KΩ±2KΩ；8、工作电压允许波动范围 Ue±15%；三、结构概述本综合装置的隔爆外壳为上下结构，上部为接线腔，下部为主腔，各为独立的隔爆部分。
综合装置为快开门结构，前门为平面止口式，正前方左侧有一转动手柄，抬起手柄可以打开主腔门，正前方的右侧设有联锁杆，右侧面为隔离开关的手柄，必须把手柄转到停的位置，并将联锁杆旋入手柄定位槽内，方能将门盖打开。
ZBZ-2.5(4.0)MG矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置适用于煤矿井下127V照明及信号负载的电源控制，是一种新型的照明信号综合保护装置，该产品电源与负载的通断采用大功率交流固态继电器，电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。
并具有短路，漏地保护以及电缆绝缘监测功能。
本装置是旧式2.5KVA、4KVA 照明信号综合保护装置的换代产品。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对湿度不大于95%(+25℃时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) MG无触点照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 1800 4 1500 1400 2.5 1100 850 1.5 750 600 1 500 4003、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
ZBZ一系列照明保险业务协议一、一般规定1、照明保险经营人接受专门技术培训，考试合格后方可持证上岗。
2、照明保险经营者必须熟悉《煤矿安全规程》和企业的有关规定，并严格执行。
3、照明保险经营人必须学习和熟悉协议。
4、操作员必须熟悉照明手册，对照明综保的机械性能和电器性能、供电原理、设备状态、用途及设备检修维护技术规程熟悉掌握。
5、定期维护照明和环境卫生，做到文明生产。
6、电器设备检修、在电路审查期间你必须挂断电话“禁止合闸，有人工作”牌，严格执行谁停电、谁送电的原则。
二、操作前检查1、检查每个防爆组合的硬螺栓，做到齐全、紧固、可靠、弹垫齐全。
2、检查开关控件是否在指定位置中，各个按钮是否工作灵活可靠。
3、检查照明和供电是否在规定范围内。
三、操作程序(一)送电(1)转转隔离把手“工作”位置。
(2)按下“合闸”按钮。
(二)停电(1)按下“停止”按钮。
(2)把隔离处理关了“闭锁”位置。
(三)漏电试验我们每天对照明系统进行停电测试。
方法是：点燃主大门,提供电力，按动“停止”按钮，照明综保跳闸，此时漏电指示灯亮。
四、注意事项1、我要你按下照明装置的开关把手“工作”位。
观察显示是否正常。
2、在电气过程中必须使用匹配电压水平的钢笔。
3、不得带电搬迁、检修综保。
4、送电前检查电缆连接装置、各紧固件和防爆面，确保电力设备正常。
接线腔内接线要规范，不能留有杂物、铜线渣，保证清洁卫生。
综保内要保持干燥。
5、强制保护插件禁止运行，严禁用导线代替保险丝。
6、照明保险应在当地与电线杆挂钩7、防止综保进水，综保必须上架。
8、我们得在照明系统上贴上装置标签，内容要真实、具体。
并贴“完好标识”和“入井许可证”。
9、我们需要保持照明干净。
10、为确保漏电试验准确可靠，必须按要求安装辅助杆。
11、灯光检查完成后你需要保持记录。
使用说明书
矿用隔爆型照明信号综合保护装置
电光防爆科技(上海)有限公司
二OO六年四月一日
前言
欢迎使用WZB-7型照明信号综合保护控制设备。
本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
适用范围
1、用途
本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：
WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。
在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
具备事件顺序记录、及事件、遥测、遥信远传等功能。
具备完备的自检功能，故障定位到主要芯片。
装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
2、适用条件
（1）海拔不超过2000米；
（2）周围介质温度不高于+40℃，不低于—5℃；
（3）空气相对湿度不大于95%（+25℃）；;
（4）在无强烈颠簸振动以及与垂直面倾斜不超过15°的地方；
（5）无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；
（6）可用于有煤尘、瓦斯危险的矿井中。
3、型号意义
Z B Z- □/ □ A M
1、基本参数
2、执行标准：JB6312-1992,Q/DG103-2007
3、防爆型式：矿用隔爆型
4、防爆标志：ExdⅠ
5、外型见附页
使用说明
定值整定方法
方法一：通过液晶操作进行整定；
方法二：通过RS232通信接口用笔记本电脑（另选件）/掌上遥控器（另选件）进行整定；
方法三：通过RS485通信接口经通讯分站进行整定。
（本说明书仅介绍液晶操作方法，其它整定方法请参阅相关说明。
）
键盘操作说明
本装置可通过按键进行定值查询，定值修改、出口选择，现场测试，事件记录和信号复归等操作。
各按键的作用如下：
a．“↓”（下移），“→”（右移）用于改变光标位置，从而选择所需的操作项目；b．“+”（增加）用于改变光标处的数字的增加；
c．“确定”“取消”用于确认或取消所进行的操作、进行翻页或返回。
d．.电压、电流、漏电电阻、密码可通过“+”、“→”按位修改，“＋”至“9”，再加将返回“0”；
e．电流保留三位小数，电压保留一位小数，漏电电阻保留二位小数，功率保留一位小数；
f．装置在10分钟左右没有按键操作，将自动取消液晶背光，并返回模拟量显示切换界面。
菜单结构
上电显示：
三秒后进入循环翻转显示测量值界面
按“→”、“+”、“取消”或“确定”键进入一级菜单：
密码输入正确后,进入下级菜单进行修改:(修改参照定值整定表) 当用户选择“定值保存”时，显示界面如下：
“现场测试”界面如下：
电气原理及操作程序：电气原理见附图
合上隔离开关GHK，控制变压器BK2得电，付边输出交流36V电压，为控制回路提供电源；同时，三相变压器BK1得电，付边输出三相交流127V，一方面为照明和信号回路提供工作电源；另一方面为综合保护装置WZB-7正常工作提供电源。
这时，综合保护装置WZB-7得电，工作灯亮，给出信号指示，进行各项功能的自检。
若线路正常，其保护结点闭合，为起动作好准备。
按下起动按钮QA，中间继电器ZJ得电吸合，其常开触点闭合，常闭触点断开。
于是，真空接触器CJ得电吸合并自保。
合位灯亮，给出相应的信号指示。
127V主线路接通，照明和信号回路正常工作。
按停止按钮TA，切断控制回路，中间继电器ZJ释放，真空接触器CJ跳闸。
合位和事件灯熄灭，工作灯亮，给出相应的信号指示。
127V主线路断开，照明和信号回路被切断。
产品运输及保管
1、产品在运输过程中，不应有剧烈的振动，冲击和倒放。
2、产品不得曝晒雨淋，并应存放在空气流通、湿度不高于+40℃不低于-20℃
和相对湿度不大于95％及无腐蚀气体的环境中。
附页1 外型图
生产基地：上海市闵行区浦江镇联航路1515号总机：21-54338777
销售热线：21-54333333
传真：21-54336658
邮编：201112
E-mail:71071282@。
