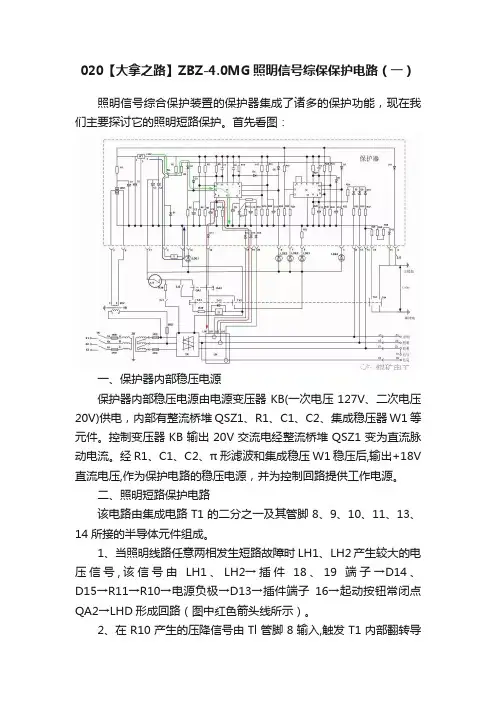

020【大拿之路】ZBZ-4.0MG照明信号综保保护电路（一）照明信号综合保护装置的保护器集成了诸多的保护功能，现在我们主要探讨它的照明短路保护。
首先看图：一、保护器内部稳压电源保护器内部稳压电源由电源变压器KB(一次电压127V、二次电压20V)供电，内部有整流桥堆QSZ1、R1、C1、C2、集成稳压器W1等元件。
控制变压器KB输出20V交流电经整流桥堆QSZ1变为直流脉动电流。
经R1、C1、C2、π形滤波和集成稳压W1稳压后,输出+18V 直流电压,作为保护电路的稳压电源，并为控制回路提供工作电源。
二、照明短路保护电路该电路由集成电路T1的二分之一及其管脚8、9、10、11、13、14所接的半导体元件组成。
1、当照明线路任意两相发生短路故障时LH1、LH2产生较大的电压信号,该信号由LH1、LH2→插件18、19端子→D14、D15→R11→R10→电源负极→D13→插件端子16→起动按钮常闭点QA2→LHD形成回路（图中红色箭头线所示）。
2、在R10产生的压降信号由Tl管脚8输入,触发T1内部翻转导通，其输出端管脚13由高电位降为低电位。
此时电流由电源正极→三极管BG的e极到b极通过R3→D2→T1管脚13→负电形成回路（图中绿色箭头线所示）。
3、流过基极电流,BG的e极开关导通。
继电器1J通电吸合，其回路为正电+Ie→BGe极→c极→插件端子2→继电器1J线圈→插件端子5→负电（图中蓝色箭头线所示）。
1J的常闭接点1J1断开，2J继电器失电,此时2J1断开,固态继电器2K的E、F两端无电压,切断127V主电源。
4、发生故障,发光二极管LED1导通发出红光，给出故障指示信号。
T1触发导通后可实现自锁,只有解除故障后将lK组合开关分断停电,然后重新送电方可正常工作。
正常工作时电流传感器的信号不足以使Tl触发翻转动作。
三、相关说明1、三极管BG三极管有PNP和NPN两种结构形式，其中b为基极，c为集电极，e为发射极。

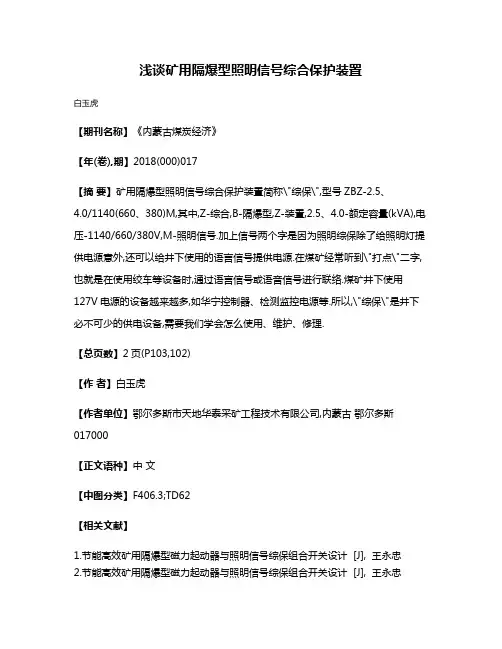

浅谈矿用隔爆型照明信号综合保护装置
白玉虎
【期刊名称】《内蒙古煤炭经济》
【年(卷),期】2018(000)017
【摘要】矿用隔爆型照明信号综合保护装置简称\"综保\",型号ZBZ-2.5、
4.0/1140(660、380)M,其中,Z-综合,B-隔爆型,Z-装置,2.5、4.0-额定容量(kVA),电压-1140/660/380V,M-照明信号.加上信号两个字是因为照明综保除了给照明灯提供电源意外,还可以给井下使用的语言信号提供电源.在煤矿经常听到\"打点\"二字,也就是在使用绞车等设备时,通过语言信号或语音信号进行联络.煤矿井下使用127V电源的设备越来越多,如华宁控制器、检测监控电源等.所以,\"综保\"是井下必不可少的供电设备,需要我们学会怎么使用、维护、修理.
【总页数】2页(P103,102)
【作者】白玉虎
【作者单位】鄂尔多斯市天地华泰采矿工程技术有限公司,内蒙古鄂尔多斯017000
【正文语种】中文
【中图分类】F406.3;TD62
【相关文献】
1.节能高效矿用隔爆型磁力起动器与照明信号综保组合开关设计 [J], 王永忠
2.节能高效矿用隔爆型磁力起动器与照明信号综保组合开关设计 [J], 王永忠
3.KZXB—4型矿用照明信号综合保护装置 [J], 张卫国;王怀堂
4.10 kVA真空智能(远距离)矿用隔爆型照明信号综合保护装置 [J], 王军强;郭义兵;郝倩倩;游佩芳
5.KZXB—4型矿用照明信号综合保护装置 [J], 张卫国;王怀堂;崔岚
因版权原因，仅展示原文概要，查看原文内容请购买。

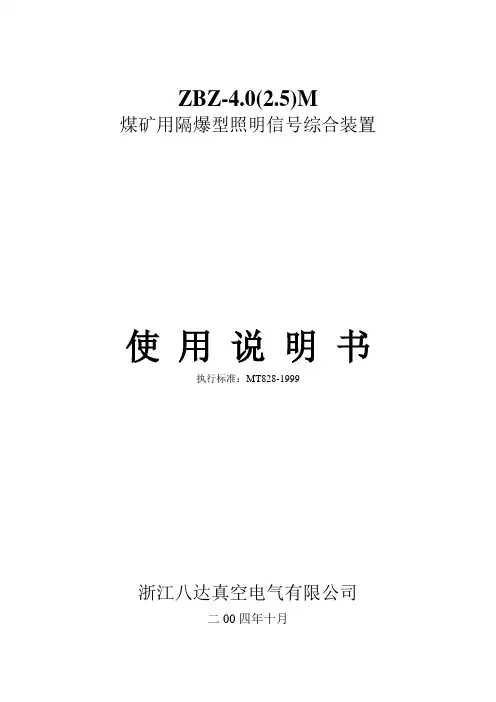

ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置使用说明书执行标准：MT828-1999浙江八达真空电气有限公司二00四年十月ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置使用说明书一、概述：1、产品特点：ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
2、主要用途及适用范围：本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KV A或40KV A干式变压器及手动防爆开关的多体控制方式。
3、品种、规格：①额定频率：50HZ；②额定电压：380V、660V；③主变电压额定容量2.5KV A 4.0KV A4、产品型号及其含义：KV A）煤矿用综合保护5、使用环境条件①大气压力为86～110Kpa；②环境温度为-20℃～+40℃；③空气相对湿度不大于95%（+25℃）；④在有煤尘和爆炸性介质的矿井中；⑤在无显摇动和冲击振动的地方；⑥与垂直面的安装倾斜度不超过15°；⑦在无破坏金属及绝缘的气体和蒸气的环境中；⑧在无滴水及其它液体侵入的地方；⑨安装类别：Ⅲ级；⑩污染等级：3级。
二、结构特征与工作原理：1、总体结构：本装置由隔爆外壳、芯架、主变压器、隔离开关熔断器组件等组成，隔爆外壳为园筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构，壳体上部有一接线箱作为引进和引出电缆用，外壳右侧装有操作隔离开关的手柄和检查短路，漏电保护系统是否有效的试验按钮，并有可靠的机械联锁装置，保证当隔离开关闭合时壳盖打不开。
壳盖打开时，隔离开关不能闭合。
壳盖上方有透明窗，可以从外面观察状态指示灯，主变压器与机芯的联接采用接线端子板方式，检修时机芯可独立拿出。
电子线路部分采用线路板插接方式，可以方便地拆、卸。

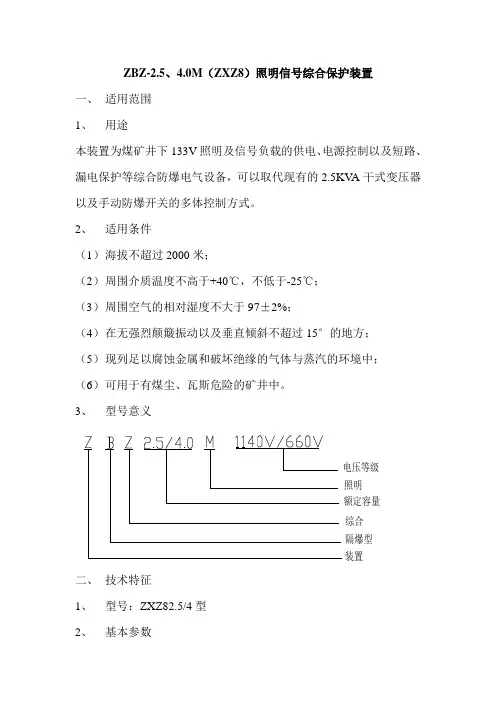

ZBZ-2.5、4.0M（ZXZ8）照明信号综合保护装置一、适用范围1、用途本装置为煤矿井下133V照明及信号负载的供电、电源控制以及短路、漏电保护等综合防爆电气设备，可以取代现有的2.5KV A干式变压器以及手动防爆开关的多体控制方式。
2、适用条件（1）海拔不超过2000米；（2）周围介质温度不高于+40℃，不低于-25℃；（3）周围空气的相对湿度不大于97±2%；（4）在无强烈颠簸振动以及垂直倾斜不超过15°的地方；（5）现列足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有煤尘、瓦斯危险的矿井中。
3、型号意义电压等级照明额定容量综合隔爆型装置二、技术特征1、型号：ZXZ82.5/4型2、基本参数①主变压器②照明电缆短路保护③信号电缆短路保护注：用户如需容量2.5～10KV A，电压133～220V，保护距离100～2300米时，请与厂方联系。
④照明短路保护动作时间：小于0.5秒，信号短路保护动作时间小于0.1秒。
⑤漏地电阻动作值2ΚΩ。
⑥漏地闭锁电阻动作值2-4ΚΩ。
⑦电缆绝缘危险指示值13ΚΩ±10%。
⑧漏电地保护动作时间小于0.25秒。
⑨工作电压允许波动范围：Ue±10%。
⑩外形尺寸480×740×602（2.5KV A）480×625×614（4KV A）。
三、结构概述综合装置的隔爆外身为圆筒形，具有凸出的底和盖。
壳盖与盖身采用转盖止口结构，外壳上部有一接线箱作为引进和引出电缆用。
外壳右侧法有操作隔离开关闭合时壳盖打不开，壳盖打不开时，隔离开关不能闭合，壳盖上方有一透明镜，可以从外面观察状态指示灯。
外形图如下：主变压器与机芯的连接采用接线端子板方式，检修时机芯可独立拿出。
电子线路部分采用线路板插接方式，可以方便地拆卸。
主要元件作用：1、隔离开关1K：正常情况下仅作隔离电源之用，不允许带负荷操作。
在故障状态下，可分断主变压器的6倍额定电流2次。

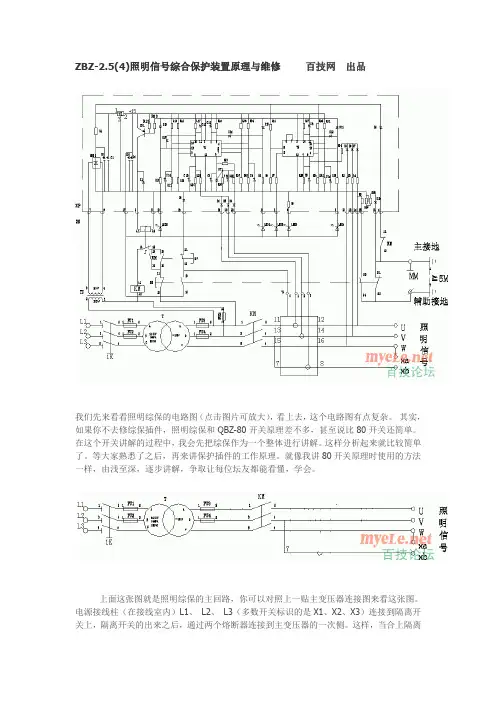

ZBZ-2.5(4)照明信号综合保护装置原理与维修百技网出品我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。
其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。
在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后，再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。
上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。
电源接线柱（在接线室内）L1、L2、L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。
这样，当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上，从交流接触器出来，接到负载接线柱U、V、W（多数开关标示为Za、Zb、Zc)同时从W相分出一根线，为Xa，从V相分出一根，为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的，Xa、Xb是接信号用的。
当按下启动按钮（为了简化，图中未标出），交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮，交流接触器KM断开，负载停止工作。
这就是照明综保的主回路工作原理，很简单。
众位坛友先把这个搞清楚了，下一贴，我们将综合保护器的控制回路，也就是按启动按钮，交流接触器KM是如何吸合的。
ZBZ-2.5(4)M照明综保控制回路工作原理上一贴，讲了照明综保的主回路，这一贴讲控制回路。
为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。
有的坛友也许会问，不学综保插件的工作原理，怎么维修呀。
其实是一样，我们可以把综保插件看做一个整体，只需要了解他的功能，一样可以修好照明综保。

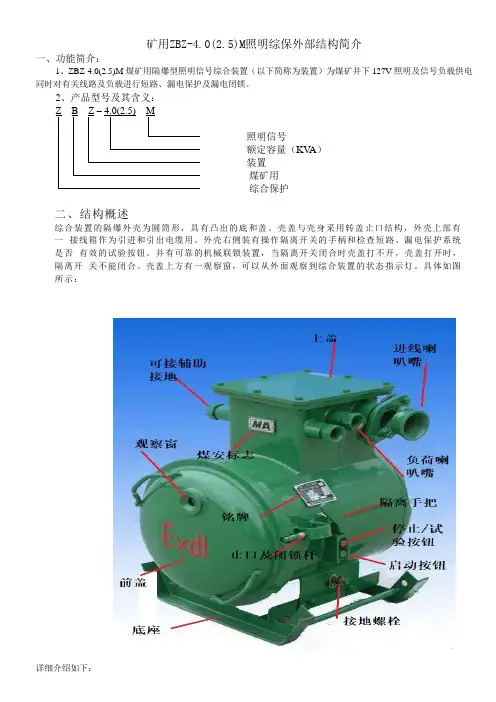

矿用ZBZ-4.0(2.5)M照明综保外部结构简介一、功能简介：1、ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
2、产品型号及其含义：照明信号额定容量（KV A）装置煤矿用综合保护二、结构概述综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳身采用转盖止口结构，外壳上部有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检查短路、漏电保护系统是否有效的试验按钮。
并有可靠的机械联锁装置，当隔离开关闭合时壳盖打不开，壳盖打开时，隔离开关不能闭合。
壳盖上方有一观察窗，可以从外面观察到综合装置的状态指示灯。
具体如图所示：详细介绍如下：开关的外部结构及功能1、接线腔（上盖下面）：里面有3个大接线柱和几个小接线柱，3个大接线柱有三个是进电源的，另外5个是接负载和1个接地的。
布局如图所示2、电源进线喇叭口：电源电缆线通过喇叭口，进入接线腔内，接在电源接线柱上。
在电源喇嘛口的对面还有一个喇叭口，他是方便两台开关，进行电源并联时使用的。
如果还有一台开关需要电源，就可以从这台开关的电源接线柱上引出去。
3、负载线喇叭口：通过这个喇叭口，将开关腔内的负载接线柱与照明灯或信号铃接线柱4、辅助接地喇叭口：辅助的接地线通过此喇叭口与开关内的接地接线柱连接，用于漏电试验。
喇叭口结构：喇叭口内有密封胶圈、金属挡环和挡板。
当接电缆线时，去掉金属挡板，将电缆从外喇叭口、金属挡环、密封橡胶圈中间的孔里穿过去，然后将外喇叭口通过螺栓与开关外壳连接（如上图中喇叭口的状态）。
在外喇叭口上，还有一个压板，将电缆压紧，防止电缆受外力松动。
喇叭结构图密封胶圈图5、煤安标志：凡是煤矿井下使用的电器设备，都需要有此标志。
6、铭牌：标有综保的名称、厂家等各个参数信息。
7、机械闭锁装置：本装置的作用是防止带电打开防爆开关的盖子。

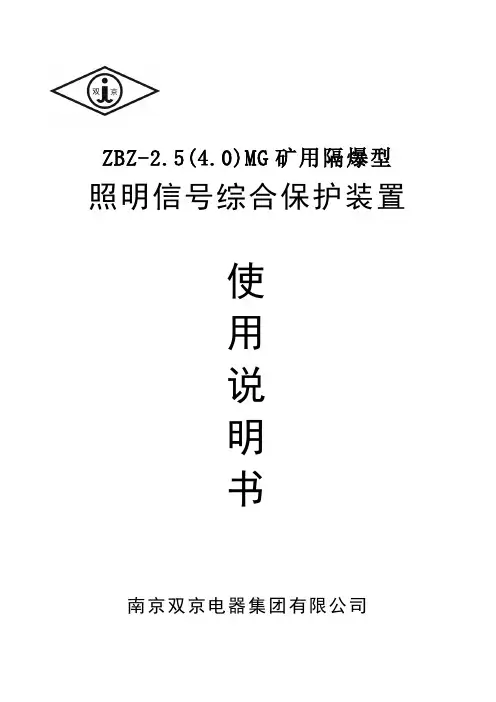

ZBZ-2.5(4.0)MG矿用隔爆型照明信号综合保护装置使用说明书南京双京电器集团有限公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置适用于煤矿井下127V照明及信号负载的电源控制，是一种新型的照明信号综合保护装置，该产品电源与负载的通断采用大功率交流固态继电器，电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。
并具有短路，漏地保护以及电缆绝缘监测功能。
本装置是旧式2.5KVA、4KVA 照明信号综合保护装置的换代产品。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对湿度不大于95%(+25℃时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) MG无触点照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数2、照明短路保护参数M3、信号短路保护参数M4、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳体采用转盖止口结构。
外壳上有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。
照明信号综合保护装置概述用途参数本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。
并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
(1)海拔高度不超过2000m：(2)周围介质温度不高于+40℃,不低于-20℃;(3)周围空气的相对湿度不大于95%(+25%);(4)在无强烈颠簸振动及垂直斜度不超过15度的地方;(5)在无足以腐蚀和破坏绝缘的气体与蒸汽的环境中;(6)可用于有甲烷和煤尘爆炸危险的矿井中;型号意义Z B Z - 2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置照明短路保护参数信号短路保护参数4、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻动作值1.5KΩ(1.5-3KΩ可调);6、漏地闭锁动作指示值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围错误!未找到引用源。
±15%；结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳体采用转盖止口结构。
外壳上有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。
并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。
壳盖上方有一小透明窗，可以从外面观察状态指示灯。
机芯和机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。
主要元件作用：1、隔离开关1K：正常情况下做隔离电源之用，不允许带负荷操作。
在故障情况下可分断主变压器的6倍额定电流3次。
ZBZ-2.5(4.0)M矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。
并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对温度不大于95%(+25%时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 400 3、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置使用说明书执行标准：MT828-1999浙江八达真空电气有限公司二00四年十月ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置使用说明书一、概述：1、产品特点：ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
2、主要用途及适用范围：本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KV A或40KV A干式变压器及手动防爆开关的多体控制方式。
3、品种、规格：①额定频率：50HZ；②额定电压：380V、660V；③主变电压额定容量2.5KV A 4.0KV A4、产品型号及其含义：KV A）煤矿用综合保护5、使用环境条件①大气压力为86～110Kpa；②环境温度为-20℃～+40℃；③空气相对湿度不大于95%（+25℃）；④在有煤尘和爆炸性介质的矿井中；⑤在无显摇动和冲击振动的地方；⑥与垂直面的安装倾斜度不超过15°；⑦在无破坏金属及绝缘的气体和蒸气的环境中；⑧在无滴水及其它液体侵入的地方；⑨安装类别：Ⅲ级；⑩污染等级：3级。
二、结构特征与工作原理：1、总体结构：本装置由隔爆外壳、芯架、主变压器、隔离开关熔断器组件等组成，隔爆外壳为园筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构，壳体上部有一接线箱作为引进和引出电缆用，外壳右侧装有操作隔离开关的手柄和检查短路，漏电保护系统是否有效的试验按钮，并有可靠的机械联锁装置，保证当隔离开关闭合时壳盖打不开。
壳盖打开时，隔离开关不能闭合。
壳盖上方有透明窗，可以从外面观察状态指示灯，主变压器与机芯的联接采用接线端子板方式，检修时机芯可独立拿出。
电子线路部分采用线路板插接方式，可以方便地拆、卸。
1矿用隔爆型煤电钻综合保护装置使用说明书北京煤炭矿用设备厂ZBZ —2.5/660（380）ZZBZ —4.0/660（380）ZZBZ —4.0/1140（660）ZZBZ—□/□Z矿用隔爆型煤电钻综合保护装置简介矿用隔爆型煤电钻综合保护装置系我厂与原煤炭部"煤电钻综合保护装置联合设计组"研制成功的矿用隔爆型电气设备。
本产品于1979年10月通过部级鉴定，1983年荣获煤炭部科技进步优秀成果一等奖，是煤炭企业重点推广的项目之一。
本产品已在全国二十一个省、市、自治区，九十四个局、矿广泛推广使用，使用结果表明，该产品性能稳定、动作可靠、结构合理、维修方便。
深受现场使用、维修人员的欢迎（BBZ（ZZ8L）为原型号）。
为适用煤矿井下安全要求的需要，我厂又在BBZ—□—IV型基础上进行了全新的改进,产品的各项技术性能指标都进行了提高,并且增加了漏电闭锁功能，型号为ZBZ—□/□Z型。
同时我厂又在ZBZ—□/□Z型基础上研制成功了无触点煤电钻综合保护装置，型号为ZBZ—□/□Z—A型。
为煤矿井下的安全生产提供了更加可靠的综合保护产品。
本产品特点如下：1.我厂所研制生产的ZBZ—□/□Z型和ZBZ—□/□Z—A型，电子插件板可互换使用，通用性好、便于使用与维修；2.两大系列产品，具有独特的漏电闭锁等电子保护性能；3.电子电路比原BBZ—□—IV型更为简单，使得维修工作更为方便。
改进后的ZBZ—□/□Z型和ZBZ—□/□Z—A型产品，结构更为合理，不但减少了故障点、且便于维修。
装置外壳为紫红色防护漆。
该型产品由本厂独家研制生产,为推广使用好这一产品,本厂可为您提供如下服务。
1.组织技术培训2.现场指导维修3.提供技术资料4.供应整机全部配件(请注明型号)5.订货方式，可直接来函、来电、来人签订合同，欢迎选用。
6.联系电话：（010）88902870北京煤炭矿用设备厂23ZBZ —/□Z矿用隔爆型煤电钻综合保护装置一、适用范围本装置用于煤矿井下127V手持式煤电钻的远方控制及短路、过载与漏电保护，系配有干式变压器的综合保护装置。
矿用隔爆型照明信号综合保护装置技术要求一、物资名称及规格型号二、使用范围及环境1.满足煤矿井下防爆要求，有甲烷混合气体和煤尘，具有爆炸性危险的煤矿矿井中。
2.最高气温+40℃，最低气温-5℃；空气相对湿度不超过95%（+25℃）。
三、主要技术参数及要求1.额定电压：1140/660V；额定容量：4.0KV A。
2.适用于在交流50Hz，电压1140（660）V中性点不接地的供电系统中，提供煤矿井下127V电压等级照明及信号负载的供电、电源控制。
3.具有微机监控和智能保护功能，智能化综合保护器以高性能单片机为核心，良好的人机交互界面，中文液晶显示、菜单操作、漏电试验、保护整定、故障查询等功能。
4.接线工艺标准，接线腔和本体腔内有（有电危险）警示牌。
5.隔爆面要采用可靠的磷化处理，配带的所有螺栓必须为镀锌螺栓，配带金属挡圈、挡板厚度不小于2mm。
四、证件及标识要求1.技术资料：（1）有煤安证；（2）产品合格证；（3）说明书；（4）防爆合格证等证件（另含电子版说明书及证件一份）。
2.开关外壳防爆标识、设备铭牌、“MA”标志（安标证号）清晰准确，应采用耐腐蚀、耐磨损的材料制成，并固定在设备明显位置，便于查看。
五、包装及运输要求1.包装要求：符合国家包装标准或行业标准包装，有利于保护产品，并满足绿色环保要求。
2.运输方式：汽运到货，供应商应承担运输过程中造成的人员伤害及货物安全风险责任，保证产品在运输过程中及产品质量本身不会对环境造成污染。
六、供货及售后服务要求质保期为12个月，在质保期内，因乙方产品质量问题造成的损坏由乙方无偿负责维修或更换；因甲方使用等原因造成的设备损坏，由甲方通知乙方派人处理，甲方承担费用。
交货日期及地点：签订合同后30日内完成设备制作交货。

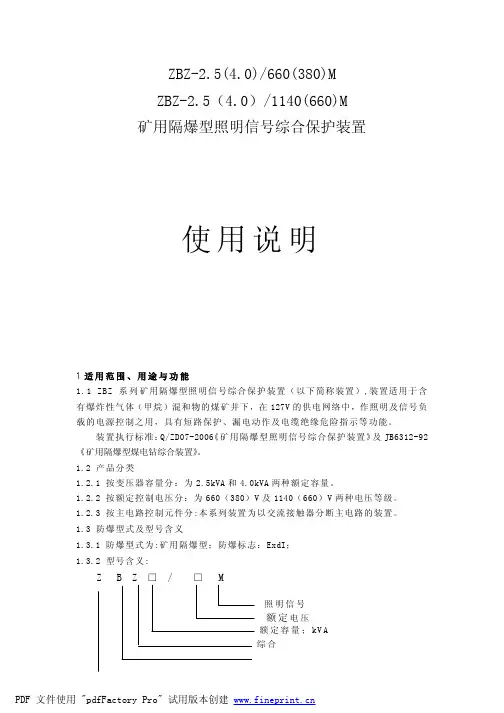

ZBZ -2.5(4.0) M矿用隔爆照明信号综合保护装置使用说明书执行标准:MT828-1999八达电气目录一、用途及适用范围————————————————————— 3二、技术特征———————————————————————— 3三、构造概述———————————————————————— 4四、电气原理———————————————————————— 5五、产品运输及保管————————————————————8六、安装、使用与修理———————————————————8七、故障分析与排解————————————————————9八、订货须知————————————————————————9一、用途及适用范围1.1产品特点：本装置用于煤矿井下127V 照明及信号负载的供电、电流掌握以及短路、漏电保护等综合防爆电气设备。
可以取代现有的2.5KVA 或4KVA 干式变压器及手动防爆开关的多体掌握方式。
1.2主要用途及适用范围：本装置适用于煤矿井下爆炸性气体的环境中，在沟通50Hz，电压至660V 或380V 的供电线路中，为127V 照明及信号负载的电源。
1.3品种规格：按变压器额定容量分。
1.3.1变压器额定容量为2.5Kv A。
1.3.2变压器额定容量为4.0Kv A。
1.3.3防爆型式：矿用隔爆型防爆标志：ExdI1.4型号及其含义：Z B Z —/ 660(380) M1.5适合于条件：1.5.1环境大气压力80~110kPa；1.5.2海拔高度不超过1000米；1.5.3 四周温度-5℃~+40℃；1.5.4四周空气的相对湿度不大于95%(20±5℃时)；1.5.5在无猛烈颠簸振动以及垂直倾斜不超过15度的地方；1.5.6在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；1.5.7可用于煤尘和瓦斯危急的矿井中；1.5.8在无滴水及其它液体浸入的地方；1.5.9安装类别：Ⅲ环境污染等级3 级；二、技术特征和主要参数：2.1电源额定频率：50Hz；2.2装置为长期工作制；2.3主要技术性能；2.3.1主变压器根本参数，联接组及接线形式，见表一型号 ZBZ-2.5 ZBZ-4.0照明短路动作时间 S≤0.1 ≤0.1信号短路动作时间 S漏电保护动作时间S≤0.4 ≤0.25 ≤0.4≤0.25表一2.4 照明信号电缆短路保护距离，见表二表二选用电缆截面 mm 2照明电缆保护距离 mZBZ-4.0 ZBZ-2.5 信号电缆保护距离 m ZBZ-4.0 ZBZ-2.52.5 短路及漏电保护动作特性，见表三、表四表三型号 ZBZ-2.5 ZBZ-4.0漏电电阻整定 (单相)K Ω 1.5~2.5表四 漏电闭锁动作值 (单相)K Ω3~4电缆绝缘危急指示值(单相)K Ω10±22.6 外型尺寸：见图 1、见图 22.6.1 外形尺寸：480×625×630(4.0KvA)480×490×630(2.5KvA)2.6.2 整机重量：95kg(2.5KvA)128kg(4.0KvA)三、构造概述3.1 总体构造综合装置的隔爆外壳为圆筒形，具有凸出的底和盖，壳盖与壳身承受转盖止口构造。
ZBZ-2.5(4.0)MG矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置适用于煤矿井下127V照明及信号负载的电源控制，是一种新型的照明信号综合保护装置，该产品电源与负载的通断采用大功率交流固态继电器，电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。
并具有短路，漏地保护以及电缆绝缘监测功能。
本装置是旧式2.5KVA、4KVA 照明信号综合保护装置的换代产品。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对湿度不大于95%(+25℃时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) MG无触点照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 1800 4 1500 1400 2.5 1100 850 1.5 750 600 1 500 4003、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
ZBZ-2.5(4.0)MG矿用隔爆型照明信号综合保护装置使用说明书南京双京电器有限责任公司本产品可执行Q/320123LFC03-2006、JB6312-1992的标准，说明书严格按照GB9969.1的要求编写，防爆性能应符合GB3836-2000的规定。
一、概述1、用途本装置适用于煤矿井下127V照明及信号负载的电源控制，是一种新型的照明信号综合保护装置，该产品电源与负载的通断采用大功率交流固态继电器，电路通断无机械振动、无火花、无电磁干扰、性能稳定、安全可靠，使用寿命长。
并具有短路，漏地保护以及电缆绝缘监测功能。
本装置是旧式2.5KVA、4KVA 照明信号综合保护装置的换代产品。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
2、适用条件（1）海拔高度不超过2000m；（2）周围介质温度不高于+40℃,不低于-20℃；（3）周围空气的相对湿度不大于95%(+25℃时)；（4）在无强烈颠波振动以及垂直斜度不超过15度的地方；（5）在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；（6）可用于有甲烷和煤尘爆炸危险的矿井中；3、型号意义Z B Z -2.5(4.0)/1140(660,380) MG无触点照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置一、技术特征1、主变压器（干式）参数项目单位ZBZ-2.5 ZBZ-4 额定容量KVA 2.5 4额定电压V 1140，660，380/133 1140,660,380/133 额定电流 A 1.27，2.49，3.79/10.85 2.02,3.49,5.8/17.36 接线方式Y，△/△Y，△/△允许温升℃85 85绝缘等级 B B2、照明短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值11AZBZ-4电流整定值5.5A6 1800 1800 4 1500 1400 2.5 1100 850 1.5 750 600 1 500 4003、信号短路保护参数电缆截面M保护距离（m）ZBZ-2.5电流整定值4.5AZBZ-4电流整定值5.5A6 1800 18004 1500 14002.5 1100 8501.5 750 6001 500 4004、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻整定值1.5KΩ (1.5-3KΩ可调);6、漏地闭锁电阻动作值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围±15%；三、结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳体采用转盖止口结构。
外壳上有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。
并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。
壳盖上方有一小透明窗，可以从外面观察状态指示灯。
机芯和机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。
主要元件作用：1、隔离开关1K：正常情况下做隔离电源之用，不允许带负荷操作。
在故障情况下可分断主变压器的6倍额定电流3次。
2、一次熔断器1RD、2RD：对主变压器作短路保护。
3、二次熔断器3RD、4RD：127V系统后备保护。
4、控制电路熔断器5RD：保护控制变压器。
5、固态继电器2K：用于控制127V负荷的通断。
6、电流互感器LH1、LH2：用于照明系统保护取样。
7、电流互感器LH3：用于127V信号系统短路保护取样。
8、主变压器ZB：127V电源。
9、控制变压器：保护系统的低压电源。
10、电子线路插件：由保护电路电子元件组成，用于实现装置的各项保护功能。
11、控制试验按钮QA、TA：用于控制负荷的接入和分断，以及试验保护功能是否正常。
12、发光二极管用于正常工作及故障状态指示。
13、直流继电器J：作为保护电路终端执行元件。
四、电气原理本装置电气线路由主电路和控制、保护电路组成。
（一）、主电路：由隔离开关1K、一次熔断器1RD、2RD、主变压器ZB、二次熔断器3RD、4RD、固态继电器2K主接点等部件组成。
（二）、控制电路：由固态电器2K、控制继电器1J、常闭点，控制断电器2J，常开点、，送电按钮，停电按钮等组成。
装置投入工作时，首先闭合1K，使主变压器及控制变压器KB有电工作。
此时运行发光二极管LED3(绿色)通电发光。
在127V网路负载侧无漏电状态下,按合送电按钮,2J继电器得电吸合,此时、闭合，打开。
固态继电器EF 两端即有4V-14V直流电压，127V网路负荷得电工作。
停电时按停电按钮、2J失电，、断开，闭合，固态继电器2K，E，F两端无电压，2K分断故网路，负荷端无电压。
(三)、保护电路：1、稳压电源；控制变压器KB（一次电压127V、二次电压20V），整流桥堆OSZ、、、、集成稳压器等元件组成。
控制变压器KB输出20V交流电经整流桥堆QSZ变为直流脉动电流，经、、、形滤波和集成稳压稳压后，输出+18V直流电压，作为保护电路的稳压电源。
2、照明短路保护电路：由集成电路的二分之一及其管脚8、9、10、11、13、14所接的半导体元件组成。
当照明线路任意两相发生短路故障时、产生较大的电压信号，该信号由、→、→→→电源负极→→→→LHD形成回路，在产生的压降信号由管脚8输入，触发内部翻转导通。
其输出端管脚13由高电位降为低电位。
电流由电源正极→三极管BG的e极到b极通过→→管脚13→负电形成回路。
流过基极电流，的e极开关导通。
继电器J通电吸合，其回路为正电+极→c极→插件2→继电器1J线圈→插件5→负电。
1J的常闭接点断开2J继电器失电，此时2J1断开，固态继电器2K，EF两端无电压，切断127V主电源。
与次同时，发光二极管导通发出红光，给出故障指示信号。
触发导通后可实现自锁，只有解除故障后将1K组合开关分断停电，然后重新送电方可正常工作。
正常工作时电流传感器的信号不足以使T1触发翻转动作。
3、信号短路保护电路：由集成电路T1的另二分之一部分电路及管脚1、2、3、4、5、6、7所接半导体元件组成。
当信号由→插件20→→→负电→→插件16→QA→LHD形成回路，并在上产生电压降信号，由管脚6输入触发内部翻转导通，其输出端脚2由高电位下降为低电位，通过e极→b极→→→管脚2→负电，流过基极电流，开关导通。
继电器1J吸合，接点断开2J继电器失电，此时、断开，固态继电器2K的EF两端无电压，切断主电源；同时发光二极管LED2导通发出黄光，给出故障指示信号。
由于规程规定打点信号回路必须声光具备，又因信号白炽灯灯丝由冷态变为热态，其电阻相差很大。
在启动瞬间电流之大相当于短路，因此在打点瞬间有可能产生误动作，所以在信号短路保护中，设置有充电延时、放电加速电路()在信号打点瞬间，电流传感器的信号在两端电压（控制极与阴极间电压）高于两端电压（阳极与阴极之间电压）即的控制高于阳极电位，处于截止状态，、充电延迟时，打点与打点的停顿之间，电流传感器的电压信号降低，此时两端电压高于两端电压，即的阳极电位高于控制极电位。
阳极对阴极击穿导通，两端电荷迅速放电，从而防止了连续打点两端产生积累电压大于的触发翻转电压而产生的误动。
4、漏电保护电路：由集成电路的二分之一及其管脚（8、9、10、11、13、14）联接元件而成。
127V照明与信号线路未送电状态下，网络存在漏电故障时保护电路可实现闭锁。
其动作回路为电源+→→→C→故障点→Za(或Zb、Zc)+()+（或、）→（或、）→→→负电，上信号电压由管脚8输入触发翻转，管由高电平转为低电平。
电源+→极→极→→→→内部→负电。
开关导通，继电器1J吸合，1J1断开，2J继电器失电，固态继电器2K的EF两端无电压，故切断127V主电源。
同时发光二极管LED5发红光指示。
127V照明与信号网络在送电的状态下，网络漏电时保护器可实现动作跳闸。
其动作回路是：Za(或Zb、Zc)→插12(或13、14)→(或、)→(或、)→→→负电→→→→插件11→漏电故障点→Za(或Zb、Zc)。
上的电压信号触发翻转，导通1J吸合，固态继电器2K两端无电压故切断主电源。
同时发出红光信号指示。
由于电路具有自锁功能，当排除故障后，切断1K开关再重新送电方可正常工作。
5、电缆绝缘危险指示电路：由集成电路的另二分之一及管脚4、2、5所联接元件组成。
电缆绝缘危险指示的漏电触发电路与漏电保护电路相同，只是漏电动作值不同。
（漏电动作值1.5KΩ，绝缘危险值为10KΩ±2KΩ）。
电缆绝缘电阻降到10KΩ±2KΩ时，漏电电流在的压降信号由T2管输入，触发翻转，管由高电位变为低电位，电源+→→→插件1→→管脚2→负电源，发出黄色指示信号，当绝缘故障排除，电阻值大于危险值时，熄灭，解除危险指示信号。
（四）、动作试验电路：1、短路动作试验：按合按钮，其回路电源+→→→LHD→电流传感器→（、）→→（、）→→、→→负电。
、得到信号电压，两半部分同时翻转，继电器J动作，同时给出指示信号。
动作试验为检验回路实验。
2、漏电动作试验：按合其回路为：电源+→→→→主接地→大地→辅助接地→→→→Za相→→→→→负电。
得到信号(动作)使触发翻转。
管由高电平变为低电平，继电器J动作，同时给出指示信号。
五、产品运输及保管。
1、产品在运输过程中，不应有剧烈的振动、冲击和倒放。
2、产品不得爆晒、雨淋，并应存放在空气流通、温度不高于+50℃不低于-10℃和相对温度不大于97%及腐蚀性气体的环境中。
六、安装、使用与维修1、设备拆箱后、应检查各电器元件，有无在运输途中受震损坏脱落和受潮现象。
如有上述情况发生，需经处理后方可使用。
2、接线方式：出厂产品主变压器均按660/127V方式接线。
如在380V网路上工作时需按图二所示进行改接。
电缆的连接按图三中各相应端子进行连接。
接线前用500伏兆欧表测量高低压绝缘电阻值，应不低于5MΩ。
3、综保装置可靠接地，辅助接地应在主接地点5米以外处。
4、综保装置接入网路后应先进行三次短路及漏电动作实验，每次均可靠动作，并给出灯光信号指示。
其中某保护部分如产生拒动，应立即停电检查有关部件。
实验过程是当按钮压入后，此时机内的短路及漏电试验按钮同时被压接闭合，接通两种实验电路。
当装置的短路保护及漏电保护功能正常时，各相应发光二极管给出信号指示，并且2J能自动释放，表明动作正常。
若按钮释放后发光二极管LED1-2LED5仍能继续发光，则表明各保护电路自锁功能正常。
反之则说明相对于不发光二极管的保护电路自锁功能失灵。
同理，当试验按钮压入后，如出现发光二极管（一个或几个）不亮时，则说明其对应的保护电路功能失效。
