照明综保的外形：照明综保的型号含义：照明综保主变压器安装在壳体的最里面。
照明综保主变压器外形图：照明综保主变压器接线端子标有高压380/660V的为一次侧，使用电缆线连接到隔离开关上。
标有低压127V的为低压侧，使用电缆线连接到照明综保本体上。
现在给出一个照明综保变压器与本体的连接示意图。
下帖我们讲照明综保主回路工作原理。
点击下图可放大。
我们先来看看照明综保的电路图（点击图片可放大），看上去，这个电路图有点复杂。
其实，如果你不去修综保插件，照明综保和QBZ-80开关原理差不多，甚至说比80开关还简单。
在这个开关讲解的过程中，我会先把综保作为一个整体进行讲解。
这样分析起来就比较简单了。
等大家熟悉了之后，再来讲保护插件的工作原理。
就像我讲80开关原理时使用的方法一样，由浅至深，逐步讲解，争取让每位坛友都能看懂，学会。
上面这张图就是照明综保的主回路，你可以对照上一贴主变压器连接图来看这张图。
电源接线柱（在接线室内）L1、L2、L3（多数开关标识的是X1、X2、X3）连接到隔离开关上，隔离开关的出来之后，通过两个熔断器连接到主变压器的一次侧。
这样，当合上隔离开关，主变压器的一次侧得电，在二次侧就会感应出127V的电源。
这个127V的电源在通过两个熔断器FU3、FU4连接到交流接触器上，从交流接触器出来，接到负载接线柱U、V、W（多数开关标示为Za、Zb、Zc)同时从W相分出一根线，为Xa，从V 相分出一根，为Xb。
U、V、W、Xa、Xb就是接线室内的5个负载小接线柱。
U、V、W是接照明灯用的，Xa、Xb是接信号用的。
当按下启动按钮（为了简化，图中未标出），交流接触器KM吸合。
照明或信号负载就会得到电源工作。
当按下停止按钮，交流接触器KM断为了简化原理图，让初学者更容易理解，我们先省略综保插件内部的工作原理。
有的坛友也许会问，不学综保插件的工作原理，怎么维修呀。
其实是一样，我们可以把综保插件看做一个整体，只需要了解他的功能，一样可以修好照明综保。
ZBZ -2.5(4.0) M矿用隔爆照明信号综合保护装置使用说明书执行标准:MT828-1999八达电气有限公司目录一、用途及适用范围————————————————————— 3二、技术特征———————————————————————— 3三、结构概述———————————————————————— 4四、电气原理———————————————————————— 5五、产品运输及保管————————————————————8六、安装、使用与维修———————————————————8七、故障分析与排除————————————————————9八、订货须知————————————————————————9一、用途及适用范围1.1 产品特点：本装置用于煤矿井下127V照明及信号负载的供电、电流控制以及短路、漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
1.2 主要用途及适用范围：本装置适用于煤矿井下爆炸性气体的环境中，在交流50Hz，电压至660V或380V的供电线路中，为127V照明及信号负载的电源。
1.3 品种规格：按变压器额定容量分。
1.3.1 变压器额定容量为2.5KvA。
1.3.2 变压器额定容量为4.0KvA。
1.3.3 防爆型式：矿用隔爆型防爆标志：ExdI1.4 型号及其含义：1.5 适合于条件：1.5.1 环境大气压力80~110kPa；1.5.2 海拔高度不超过1000米；1.5.3 周围温度-5℃~+40℃；1.5.4 周围空气的相对湿度不大于95%(20±5℃时)；1.5.5 在无强烈颠簸振动以及垂直倾斜不超过15度的地方；1.5.6 在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；1.5.7 可用于煤尘和瓦斯危险的矿井中；1.5.8 在无滴水及其它液体浸入的地方；1.5.9 安装类别：Ⅲ环境污染等级3级；二、技术特征和主要参数：2.1 电源额定频率：50Hz；2.2 装置为长期工作制；2.3 主要技术性能；2.3.1 主变压器基本参数，联接组及接线形式，见表一2.4 照明信号电缆短路保护距离，见表二2.5短路及漏电保护动作特性，见表三、表四表四2.6 外型尺寸：见图1、见图22.6.1 外形尺寸：480×625×630(4.0KvA)480×490×630(2.5KvA)2.6.2 整机重量：95kg(2.5KvA)128kg(4.0KvA)三、结构概述3.1 总体结构综合装置的隔爆外壳为圆筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构。
照明信号综合保护装置概述用途参数本装置是适用于煤矿井下127V照明及信号负载的电源控制，它是一种新型无触点照明综合保护装置，该产品性能安全可靠，使用寿命长。
并具有短路，漏电保护及电缆绝缘指示综合性保护功能的隔爆型电气设备。
本装置可以代替旧式2.5KVA、4KVA干式变压器及手动隔爆开关的多体控制方式。
该装置本体与壳体连接采用插接式，便于安装调试和维修。
(1)海拔高度不超过2000m：(2)周围介质温度不高于+40℃,不低于-20℃;(3)周围空气的相对湿度不大于95%(+25%);(4)在无强烈颠簸振动及垂直斜度不超过15度的地方;(5)在无足以腐蚀和破坏绝缘的气体与蒸汽的环境中;(6)可用于有甲烷和煤尘爆炸危险的矿井中;型号意义Z B Z - 2.5(4.0)/1140(660,380) M照明信号额定电压(V)功率(KVA)保护装置隔爆型综合装置照明短路保护参数信号短路保护参数4、照明短路保护时间小于250ms；信号短路时间小于400ms；漏地保护动作时间小于250ms；5、漏地电阻动作值1.5KΩ(1.5-3KΩ可调);6、漏地闭锁动作指示值3KΩ±1KΩ；7、电缆绝缘危险指示值10KΩ±2KΩ；8、工作电压允许波动范围错误!未找到引用源。
±15%；结构概述本综合装置的隔爆外壳为圆筒形，具有凸出的底和盖。
壳盖与壳体采用转盖止口结构。
外壳上有一接线箱作为引进和引出电缆用。
外壳右侧装有操作隔离开关的手柄和检验短路、漏电保护系统是否有效的试验按钮。
并有可靠的机械联锁装置，保证当隔离开关闭合时，壳盖打不开；壳盖打开时，隔离开关不能闭合。
壳盖上方有一小透明窗，可以从外面观察状态指示灯。
机芯和机壳连接采用滑道结构，电子线路部分采用线路板插接方式，以方便检修。
主要元件作用：1、隔离开关1K：正常情况下做隔离电源之用，不允许带负荷操作。
在故障情况下可分断主变压器的6倍额定电流3次。

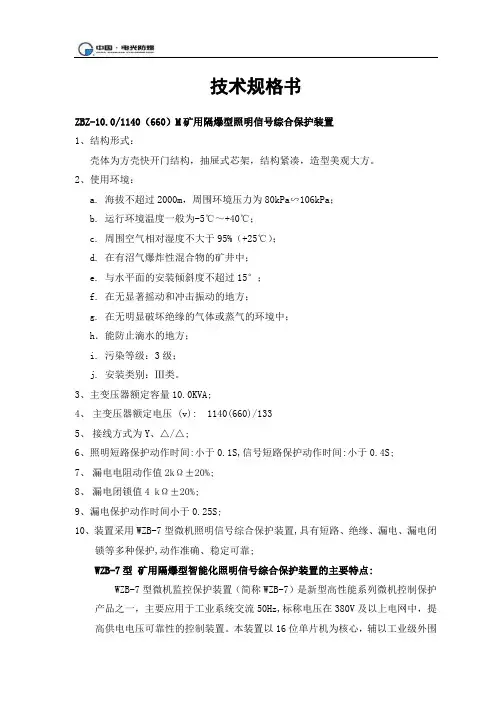

技术规格书ZBZ-10.0/1140（660）M矿用隔爆型照明信号综合保护装置1、结构形式：壳体为方壳快开门结构，抽屉式芯架，结构紧凑，造型美观大方。
2、使用环境：a. 海拔不超过2000m，周围环境压力为80kPa∽106kPa；b. 运行环境温度一般为-5℃～+40℃；c. 周围空气相对湿度不大于95%（+25℃）；d. 在有沼气爆炸性混合物的矿井中；e. 与水平面的安装倾斜度不超过15°；f. 在无显著摇动和冲击振动的地方；g. 在无明显破坏绝缘的气体或蒸气的环境中；h．能防止滴水的地方；i. 污染等级：3级；j. 安装类别：Ⅲ类。
3、主变压器额定容量10.0KVA;4、主变压器额定电压 (v): 1140(660)/1335、接线方式为Y、△/△;6、照明短路保护动作时间:小于0.1S,信号短路保护动作时间:小于0.4S;7、漏电电阻动作值2kΩ±20%;8、漏电闭锁值4 kΩ±20%;9、漏电保护动作时间小于0.25S;10、装置采用WZB-7型微机照明信号综合保护装置,具有短路、绝缘、漏电、漏电闭锁等多种保护,动作准确、稳定可靠;WZB-7型矿用隔爆型智能化照明信号综合保护装置的主要特点:WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。
在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路负载的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
目录1、概述2、结构特征与工作原理3、技术特性4、尺寸、重量5、安装、调试6、使用、操作7、故障分析与排除8、保养、维修9、运输、贮存10、订货须知11、售后服务及承诺12、附件13、控制板原理图、电气接线图和原理图安装使用前请详细阅读使用说明书1、概述1.1、主要用途KBZ—□/1140（660）矿用隔爆型真空馈电开关（以下简称馈电开关）适用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50Hz，电压1140V和660V中性点不接地供电系统中，作为移动变电站配电开关用，或单独作为配电系统的总开关或分开关使用，本馈电开关采用单片机（CPU）智能保护器，当电路中出现过载、短路、漏电和过压、欠压故障时，馈电开关能自动切断电源。
1.2、正常工作条件(a)、周围环境温度为-5 ~ +40℃；(b)、海拔高度不超过2000m；(c)、周围空气相对湿度不大于95%（+25℃时）；（d）、在有瓦斯，煤尘爆炸性气体混合物的环境中；（e）、与水平的安装倾斜度不超过15°；（f）、在无破坏绝缘的气体或蒸汽的环境中；（g）、能防止滴水的地方；(h)、污染等级：3级；(i )、安装类别：Ⅲ类。
1.3、产品分类1.3.1、产品防爆型式：矿用隔爆型防爆标志：ExdⅠ1.3.2、产品型号及编制意义额定电压额定电流真空矿用隔爆型馈电开关1.4、产品执行标准：MT871-2000和企标Q/PH D 018-20072、结构特征与工作原理2.1、结构特征2.1.1、馈电开关的隔爆外壳呈方形，并安装在撬形底座上。
隔爆外壳分为上、下两个空腔即接线腔与主腔。
接线腔在主腔的上方，它集中了全部主回路与控制回路（远方分励、高压闭锁、风电闭锁）的进出线喇叭口，前面具有三只控制回路进出线喇叭口。
主腔由主腔壳体与前门组装而成。
开关前门关闭时，前门与壳体由上下扣块与左右齿条扣住。
开关前门打开时，前门支承在壳体左侧的铰链上。
2.1.2、交流真空断路器安装在主腔壳体的中央偏左侧，三根进线直接接在断路器的进线端子上。

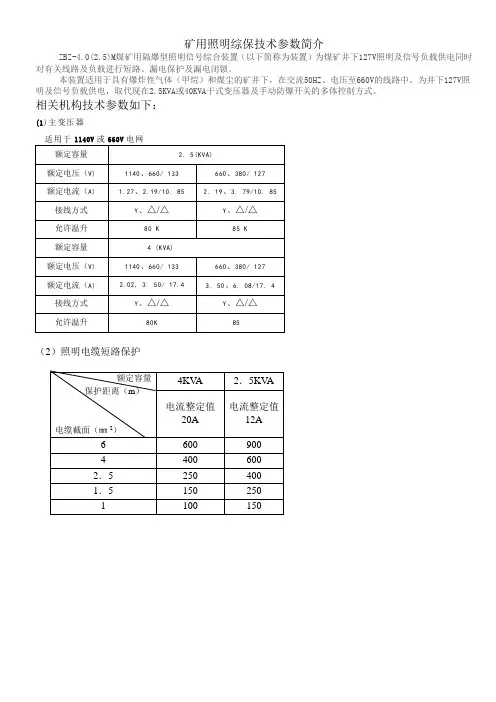

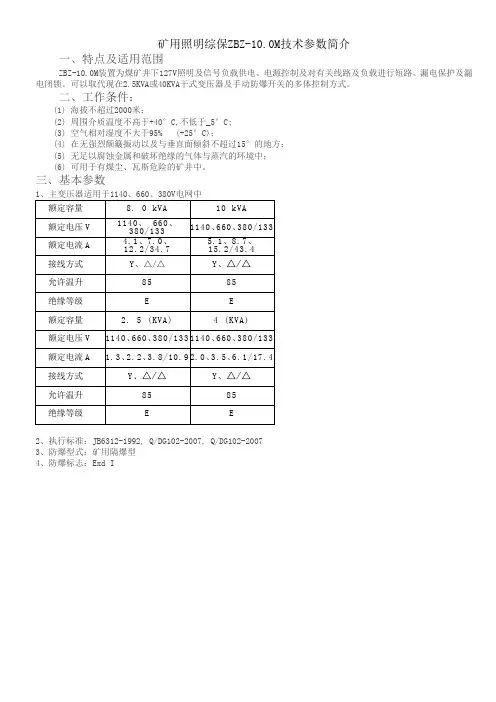

矿用照明综保技术参数简介
ZBZ-4.0(2.5)M煤矿用隔爆型照明信号综合装置（以下简称为装置）为煤矿井下127V照明及信号负载供电同时对有关线路及负载进行短路、漏电保护及漏电闭锁。
本装置适用于具有爆炸性气体（甲烷）和煤尘的矿井下，在交流50HZ、电压至660V的线路中，为井下127V照明及信号负载供电，取代现在2.5KVA或40KVA干式变压器及手动防爆开关的多体控制方式。
相关机构技术参数如下：
(1)主变压器
适用于1140V或660V电网
（2）照明电缆短路保护
（3）信号电缆短路保护
0.4秒；
(5) 漏电电阻动作值2KΩ;
(6) 漏电闭锁电阻动作值2-4KΩ;
(7) 电缆绝缘危险指示值13KΩ±10%
(8) 漏电保护动作时间小于0.25秒；
(9) 工作电压允许波动范围：Ue±10%;
(10) 外型尺寸：480X470X605(2.5KVA)、480X625X615 (4KVA)；
(11) 整机重量:95kg(2.5KVA)、128kg(4KVA)；
电子元器件及规格型号：。
使用说明书矿用隔爆型照明信号综合保护装置电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。
本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。
在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
具备事件顺序记录、及事件、遥测、遥信远传等功能。
具备完备的自检功能，故障定位到主要芯片。
装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
使用前请认真阅读使用说明书QJZ-2×800/1140（660）-8矿用隔爆兼本质安全型组合式真空电磁起动器使用说明书山东博诚机电有限公司第一章概述1.1.产品型号及含义Q J Z — 2 × 800 / 1140（660）— 8输出回路组合数额定电压 V回路额定电流 A回路数真空隔爆兼本质安全型起动器·防爆型式：矿用隔爆兼本质安全型；·标志：Exd［ib］Ⅰ；·外壳由钢板焊接制成；·零部件有防锈防腐蚀处理；·紧固件有防松动处理；·外壳最小壁厚≥3mm；·快开门设置“严禁带电开盖”的警告牌；·试验、运行工况设电气连锁；·外壳接地。
1.2. 主要技术参数额定工作电压：额定电压 1140/660V；工作总电流：2×800 A；组合起动器2路电源进线，两台隔离开关,每台所带电流之和≤800A,每路隔离开关下设一台隔离换向开关,各带4个驱动器；单速每回路4个同时用单个驱动器最大电流200A，单速每回路单个驱动器最大电流400A，双速每回路单个驱动器最大电流400A；电流整定: 无级调整，调整范围0A～400A。
a 本安远控回路参数：U0：13VAC/ 8VDC， I0：110mAAC/15mADC；最大远控距离200m ；b 本安键盘回路参数：U0：5.05VDC，I0：100mADC；本安键盘回路单个按键工作电压：5VDC；本安键盘回路单个按键工作电流： 18mA DC。
1.3. 执行标准GB3836-2000 GB 14048.1-2006 Q/BCK 002-20091.4. 工作环境及适用条件QJZ-2×800/1140（660）-8矿用隔爆兼本质安全型组合式真空电磁起动器（以下简称组合起动器）适用于煤矿井下和其它周围介质中含有甲烷与煤尘混合物的爆炸性气体环境中。
组合起动器在下列条件下应能正常工作：a）海拔高度不超过2000m；b）周围环境温度为-5︒C—+40︒C；c）周围环境湿度不大于95%（+25︒C）；d）有甲烷与煤尘爆炸性气体的环境；e）无破坏绝缘材料及金属的气体环境中；f）无显著摇动与冲击震动的地方；g）与水平面的安装倾斜度不超过15︒；h）安装类别：Ⅲ类i）污染等级：3级。
使用说明书矿用隔爆型照明信号综合保护装置苏兵电光防爆科技(上海)有限公司二OO六年四月一日前言欢迎使用WZB-7型照明信号综合保护控制设备。
本说明书介绍了该设备的特点和先进性，以及应用范围、安装接线、操作维护等内容。
对本设备的操作，务必是在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。
对于WZB-7型微机保护装置一些重要操作，如定值修改、运行模式等，均设有授权密码，请用户注意。
如不按本说明书的要求进行操作，则有可能造成不良后果。
对本说明书如有疑问或有本说明书未涵盖的，涉及本装置的技术问题，请向厂家咨询。
适用范围1、用途本装置为煤矿井下127V照明及信号负载的供电、电源控制以及漏电保护等综合防爆电气设备。
可以取代现有的2.5KV A或4KV A干式变压器及手动防爆开关的多体控制方式。
WZB-7/1140/660/380型矿用隔爆型智能化照明信号综合保护装置的主要特点：WZB-7型微机监控保护装置（简称WZB-7）是新型高性能系列微机控制保护产品之一，主要应用于工业系统交流50Hz,标称电压在380V及以上电网中，提高供电电压可靠性的控制装置。
本装置以16位单片机为核心，辅以工业级外围芯片，精密小型互感器，小型专用继电器，以及科学的算法，保护可靠灵敏，测量精度高。
采用多种抗干扰措施，使装置具有极高的抗干扰能力。
在装置的设计上，采用标准化、模块化硬件设计，高精度的A／D转换，电源为AC50～265V。
在用户介面上，采用大屏幕液晶，汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，有效地防止了误操作的发生。
装置能存贮两套定值，并可在线查询、修改，分别完成双路风机的独立保护，使设备的功能更复杂更强大，用户的工作更简单。
具备事件顺序记录、及事件、遥测、遥信远传等功能。
具备完备的自检功能，故障定位到主要芯片。
装置分别配有带隔离RS-485/ RS-232标准异步通讯接口，通讯方式可采用通信电缆线。
ZBZ -2.5(4.0) M矿用隔爆照明信号综合保护装置使用说明书执行标准:MT828-1999八达电气目录一、用途及适用范围————————————————————— 3二、技术特征———————————————————————— 3三、构造概述———————————————————————— 4四、电气原理———————————————————————— 5五、产品运输及保管————————————————————8六、安装、使用与修理———————————————————8七、故障分析与排解————————————————————9八、订货须知————————————————————————9一、用途及适用范围1.1产品特点：本装置用于煤矿井下127V 照明及信号负载的供电、电流掌握以及短路、漏电保护等综合防爆电气设备。
可以取代现有的2.5KVA 或4KVA 干式变压器及手动防爆开关的多体掌握方式。
1.2主要用途及适用范围：本装置适用于煤矿井下爆炸性气体的环境中，在沟通50Hz，电压至660V 或380V 的供电线路中，为127V 照明及信号负载的电源。
1.3品种规格：按变压器额定容量分。
1.3.1变压器额定容量为2.5Kv A。
1.3.2变压器额定容量为4.0Kv A。
1.3.3防爆型式：矿用隔爆型防爆标志：ExdI1.4型号及其含义：Z B Z —/ 660(380) M1.5适合于条件：1.5.1环境大气压力80~110kPa；1.5.2海拔高度不超过1000米；1.5.3 四周温度-5℃~+40℃；1.5.4四周空气的相对湿度不大于95%(20±5℃时)；1.5.5在无猛烈颠簸振动以及垂直倾斜不超过15度的地方；1.5.6在无足以腐蚀金属和破坏绝缘的气体与蒸汽的环境中；1.5.7可用于煤尘和瓦斯危急的矿井中；1.5.8在无滴水及其它液体浸入的地方；1.5.9安装类别：Ⅲ环境污染等级3 级；二、技术特征和主要参数：2.1电源额定频率：50Hz；2.2装置为长期工作制；2.3主要技术性能；2.3.1主变压器根本参数，联接组及接线形式，见表一型号 ZBZ-2.5 ZBZ-4.0照明短路动作时间 S≤0.1 ≤0.1信号短路动作时间 S漏电保护动作时间S≤0.4 ≤0.25 ≤0.4≤0.25表一2.4 照明信号电缆短路保护距离，见表二表二选用电缆截面 mm 2照明电缆保护距离 mZBZ-4.0 ZBZ-2.5 信号电缆保护距离 m ZBZ-4.0 ZBZ-2.52.5 短路及漏电保护动作特性，见表三、表四表三型号 ZBZ-2.5 ZBZ-4.0漏电电阻整定 (单相)K Ω 1.5~2.5表四 漏电闭锁动作值 (单相)K Ω3~4电缆绝缘危急指示值(单相)K Ω10±22.6 外型尺寸：见图 1、见图 22.6.1 外形尺寸：480×625×630(4.0KvA)480×490×630(2.5KvA)2.6.2 整机重量：95kg(2.5KvA)128kg(4.0KvA)三、构造概述3.1 总体构造综合装置的隔爆外壳为圆筒形，具有凸出的底和盖，壳盖与壳身承受转盖止口构造。
1 用途KBZ-800/1140矿用隔爆型馈电开关（以下简称开关）主要适用于煤矿井下综采工作面，在交流50HZ ，额定电压1140V ，额定电流800A 及以下线路中作为低压供电系统的总开关。
开关内装有照明供电装置，是组合式馈电开关 。
开关的127V 照明供电系统有过载、过流、漏电闭锁和漏电保护。
1140V 系统有过流、过载、断相、相不平衡、漏电闭锁、漏电、轻漏电报警、过欠压等保护。
当发生以上故障时能自动断电，并发出故障显示。
开关还具有远控分闸、自动合闸、瓦斯超限分闸、机组锁面溜、照明灯锁面溜、闪灯信号等功能。
2 使用环境条件a) 海拔高度不超过2000m ； b) 环境温度：-5°C ～+40°C ；c) 空气相对湿度不大于95%（+25°C ）； d) 在有沼气和爆炸性混合物的矿井中； e) 无显著摇动和剧烈冲击振动的环境； f) 与水平安装倾斜度不超过15°； g) 在无破坏绝缘的气体和蒸气的环境中； h) 无滴水及水浸入、能防止雨雪的场所。
3 规格、型号的组成及其代表意义 K B Z 1 - 800 / 11404 开关技术参数 4.1 额定电压主回路1140V 合闸电机回路220V 过欠压继电器回路220V 照明回路127V 控制回路42V外形尺寸：2400×783×946 重量：1.2 t 4.2 主回路额定电流800A ，照明变压器容量2000V A 。
额定电流800A 额定电压1140V4.4主回路装有过流过载断相保护组件-F513（GLB-3）动作特性见表2、3。
表24.5 主回路漏电保护组件-F516（LDB—1）用于1140V系统进行绝缘监视保护，特性见表5。
4.6 主回路漏电闭锁组件-F514（LBS—1）用于开关未合闸时负荷侧不带电的情况下对负荷侧进行绝缘监测，此时如负荷侧绝缘水平低于动作值时，对开关进行闭锁，使其不能合闸送电。
