RICOH理光复印机 (AFICIO1035/1045) 维修手册 目 录 1 故障诊断.................................................................................. 1 1.1 维修呼叫状况 ................................................................. 1 1.2 电气元器的故障............................................................ 16 1.3 熔丝熔断后的故障状态 ................................................. 18 1.4 LEDS ........................................................................... 18 1.5 测试点.......................................................................... 18 2 维修表 ................................................................................... 19 2.1 维修程序模式 ............................................................... 19 1

1 故障诊断 警告： 当电源LED是亮起或闪烁时，勿关闭电源开关。为避免损坏硬盘和内存，按动操作电源开关来关闭电源，等待LED熄灭，然后关闭主开关。

注意：当压板或ARDF是打开时，主电源LED亮起或闪烁，主机同时与传真机或网络服务器通讯，或者机器进入硬盘或内存进行读取或写入数据。

1.1 维修呼叫状况 1.1.1 一览表 维修呼叫状况有四个级别。

级别 定义 复位程序 A 为防止损坏机器，在维修代理恢复SC后才能运行机器(见下面注释) 进行SP模式，然后关闭主电源开关并再开启。 B 如果是由于异常传感器检测导致的SC，可以通过关闭并开启主电源开关来复位SC。 关闭操作开关和主开关再开启他们。 C 主机不能象往常那样运行，维修呼叫相关的单元除外。 关闭并开启操作开关。

D 更新SC历史。机器可以象往常那样运行。 不显示SC。只能更新SC历史。

注意：1)如果问题是有关电气电路板的，在更新PCB之前先断开后再连接连接器。 2)如果问题是有关电机锁定的，在更换电机或传感器之间先检查机械负载。 2

1.1.2 SC代码说明 代码号 症 状 可能的原因 101 C 曝光灯出错 曝光灯不良 灯稳压器不良 曝光灯连接器不良 标准白板脏 扫描仪反光镜或扫描仪透镜移位或脏 SBU不良 当扫描白板时没有正确地检测标准白电平。

120 B 扫描仪原位出错1 SIB或扫描仪电机不良 扫描仪电机不良 SIB和扫描仪驱动电机之间的导线束断开 SIB和扫描仪驱动电机电源之间的导线束断开 扫描仪原位传感器不良 SIB和原位传感器之间的导线束断开

初始化或复印期间，扫描仪原位传感器不检测开启状况。

121 B 扫描仪原位出错2 SIB和扫描仪驱动电机板之间的导线束断开 扫描仪电机不良 SIB和扫描仪驱动电机之间的导线束断开 SIB和扫描仪驱动电机电源之间的导线束断开 扫描仪原位传感器不良 SIB和原位传感器之间的导线束断开 初始化或复印期间，扫描仪原位传感器不检测开启状况。

130 B SBU不良 SBU不良 BICU不良 SBU和BICU之间的导线束断开或损坏 通电后1秒内，SOUT信号不到高位，或接地后1秒内SOUT信号到了高位，但在二次尝试后不能读取SBUID。 131 B 在黑边修正时断定F门 当扫描DF文件时，软件设置程序产生出错。你必须重新驱动机器。 黑边修正时由DF断定F门 302 C 充电辊漏电 充电辊损坏 高压板不良 PCU导线不良或断开 检测到充电辊漏电信号。

304 C 充电辊电流修正出错 ID传感器不良 即使对辊子施加了最大的充电辊电压(-2000V)，也要进行二次的充电辊偏压修正。 3

代码号 症 状 可能的原因 320 C 多角电机出错 对斛驱动电机的I/F导线断开或不良 多角电机或多角电机驱动器不良 多角电机驱动脉冲输出不正确 检测不到LOCK信号 在多角电机开启信号后，锁定信号仍然激活达2秒以上，在25秒内多角电机没有到达它的运行速度。 321 C F门出错：无激光写入信号 BICU板不良 控制器板和BICU之间的PCI导线 良或断开 当复印纸到达对位传感器后，在30秒以上激光写入信号(F门)没有到达低位。 322 C 第1激光同步信号出错 激光同步检测器板和LD单元之间I/F导线束连接不良 激光同步检测器板移位而反射角度不正确 激光同步检测器板不良 LD单元不良 主扫描同步检测器板即使在激光二极管在激活时也不能检测第1激光同步信号。

323 C LD驱动电流过大 LD单元不良(由于老化，电源不足) LD单元和BICU板之间的连接不良 BICU不良 LD驱动板给LD施加了大于100MA的电流。 326 C 第2激光同步信号出错 激光同步检测器板和LD单元之间I/F导线束连接不良 激光同步检测器板移位而反射角度不正确 激光同步检测器板不良 LD单元不良 主扫描同步检测器板即使在激光二极管在激活时也不能检测第2激光同步信号。

327 B LD单元原位出错1 原位传感器/导线束不良 LD单元原位传感器不良 LD定位电机导线不良 LD单元移位受阻，因为不正确的连接布线。 当LD单元移到它的原位时，LD单元的原位传感器不检测开启状态。

328 B LD单元原位出错2 原位传感嚣/导线束不良 LD定位电机导线不良 LD单元移位受阻，因为不正确的连接器布线。

当LD单元移到它的原位时，LD单元的原位传感器不检测关闭状态。

329 B LD单元激光光束间距调节得不正确 初始化SP模式后，不执行SP2-109-3或SP2-109-4。 导线束锁定LD驱动(PCB)，防止间距的调节。 当修正LD位置或改变dpi时改变LD单元定位时，LD单元原位传感器不检测开启状态。 4

代码号 症 状 可能的原因 350 C ID传感器图形测试出错 ID传感器不良 ID传感器接头不良 ID传感器接头连接不良 输入/输出板(IOB)不良 高压电源板不良 ID传感器脏污 鼓上ID传感器样图写入部位有缺陷

检测ID传感器样图时，以下几种ID传感器输出电压中的一种连续被检测到两次。 1)Vsp>2.5V 2) Vsg<2.5V 3)Vsp=0V 4)Vsg=0V 351 C ID传感器Vsg测试出错2 ID传感器不良 ID传感器接头不良 ID传感器接头连接不良 输入/输出板(IOB)不良 扫描仪系统不良 高压电源板不良 ID传感器脏污 鼓上ID传感器样图写入部位有缺陷 检测ID传感器样图时，ID传感器的输出电压是5.0V，输向ID传感器的PWM信号是0。

352 C ID传感器，图形边缘检测出错 ID传感器不良 ID传感器接头不良 ID传感器接头连接不良 输入/输出板(IOB)不良 高压电源板不良 ID传感器脏污 鼓上ID传感器样图写入部位有缺陷

在800ms的时间段内，ID传感器样图边缘的电压连续两次的检测结果都不是2.5 V。

353 C ID传感器，LED电流在初始化时异常出错 ID传感器不良 传感器导线束不良 ID传感器接头连接不良 输入/输出板(IOB)不良 曝光系统不良 高压电源板不良 ID传感器脏污 鼓上ID传感器样图写入部位有缺陷

作ID传感器的初始化时，检测到的ID传感器输出电压是下面两种中的一种。 1)最大的PWM输入(255)加到ID传感器上时，Vsg<4.0V。 2)最小的PWM输入(0)加到ID传感器上时，Vsg>4.0V。 354 C ID传感器在调节时超时异常出错 ID传感器不良 ID传感器接头不良 ID传感器接头连接不良 输入/输出板(IOB)不良 曝光系统不良 高压电源板不良 ID传感器脏污

作Vsg检测时，发现Vsg偏离了调整的目标值(4.0±0.2V)

390 C TD传感器出错：测试值异常 TD传感器异常 TD传感器没有连接或连接器损坏 TD传感器与输入/输出板(IOB)之间连接不良 高压电源板不良 色粉提供不良

复印过程中连续10次TD传感器的输出电压低于0.5V或高于5.0V。 5

代码号 症 状 可能的原因 391 C TD传感器出错：自动调节出错 TD传感器异常 TD传感器未连接 I/O板(IOB)不良 色粉提供不良 自动调节TD传感器时TD传感器的输出电压不到1.8V或超过4.8V。

395 C 显影输出异常 高压电源板不良 显影偏压端子连接不良 高压电源板间的连接不良 检测到显影偏压泄漏信号，输出到显影

单元的高电压超出上限(65%)60秒。 401 C 检测到转印辊泄漏 高压电源板不良 电缆连接不良或电缆坏了 转印连接器不良 检测到转印辊漏电信号。

402 C 转印辊开路出错 高压电源板不良 转印连接器电缆不良 转印连接器不良 PCU连接不良

没有检测到转印辊电流的反馈信号。

403 C 转印带位置传感器出错 主电机/驱动出现故障 转印连接器不良 导线束断开 尽管转印带离合器已经转动过，转印带位置传感器没有导通。 405 C 转印带出错 主电机/驱动出现故障 转印带位置连接器不良 转印带位置传感器连接不良 在检测ID传感器样图的过程中转印带没有与鼓脱开。 440 C 主电机卡死 驱动机构的负荷太重 主电机不良 主电机接通后2秒钟内没有检测到主

电机卡死的信号。 490 C 排风扇电机卡死 驱动机构的负荷太重 排风扇电机不良或有松动的物体干扰风扇 排风扇电机的接头接触不良 排风扇电机接通后5秒钟内没有检测到排风扇电机卡死的信号。

492 C 冷却风扇电机卡死 驱动结构的负荷太重 冷却风扇电机不良或有松动的物体干扰风扇 冷却风扇电机的接头接触不良

冷却风扇电机接通后5秒钟内没有检测到冷却风扇电机卡死的信号。

合集下载

理光复印机维修代码故障代码word资料12页

理光复印机维修代码故障代码word资料12页

理光复印机维修代码故障代码2009-05-08 20:52:04| 分类：默认分类| 标签：|字号大中小订阅一：如何进入SP 模式1. 按以下次序按动面键C → 1 → 0 → 7 → C ，保持按C/ ◇键3 秒以上；2. SP 模式菜单显示在LCD 上，1 COPY 2 FAX 3 PRINTER3. 按你需要选定模式号码。

二：如何退出SP 模式1. 按C 或CANCEL 键一次或二次以上来返回到待机模式显示为止三：从SP 模式进入复印模式∙按COPY 键，选择适当的复印模式，并试复印品；要返回SP 模式，按C 键。

四：如何选择程序号∙用数字键输入第一级别程序号码（或用右或左光标键改变号码），并按# 或OK 键∙用数字键输入第二级别程序号码（或用右或左光标键改变号码），并按# 或OK 键∙若选择第三级别程序号码（如果有）：选择第二级别，然后使用右或左光标键。

∙要返回到下一个更高级别，按C 。

五：对SP 模式输入一个数值或设定值∙首先进入所要的程序号；∙使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按R/# 键或OK 键盘。

六：常用SP 模式代码理光复印机1015/1018常用的SP模式代码1. 更换铁粉后TD 传感器初始化SP模式代码：SP2-214；2. 装新机最后要用SP7-825 初始化电气总计数器；3. 如何清除PM 计数：进入SP7-804，同时按原稿类型键和OK 或R/# 键来复位计数器，成功则显示“执行完成”；4. 要测试、制做纯黑打印品，使用SP5-902；用手送纸复印的复印件不完整，如何解决？先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选A4 尺寸，复印机一张，如果好，手送传感器坏。

怎么调节定影辊压力?在手送纸盘上放置OHP 纸，进入SP1-109 ，按COPY 键，机器把纸送到定影部分停留20 秒，然后把它排出，检查排出的OHP 纸的压印是否前后一样，不一样可改变弹簧钩子的位置，较高的钩子位置可产生较大的拉力型号：松下7713／7813复印机现象：复印件左右两端有较宽的黑带，放大缩小会有变化。

理光复印机维修模式进入方法

理光复印机维修模式进入方法

理光复印机维修模式进⼊⽅法
进⼊⽅式
⽅法1:清除=》1=》0=》7=》清除/停⽌。

按住“清除/停⽌”键超过3秒钟
⽅法2:清除=》清除/停⽌=》省墨=》输⼊(#) 。

在销中国的机型上，⽤“并合两份原稿”键替代“省墨”键
⽅法3:将启动，“清除/停⽌”和“输⼊(#)键”⼀起按下的，打开总开关。

⽅法3是与其它两种⽅法不同的⼀种进⼊SP⽅式的特殊⽅式。

⽐如，若电源⼀通，就显⽰⼀只故障代码(E-XX)，在这样的场合，就只能⽤⽅法3进⼊SP⽅式。

　
调节⽅法及数据
⽤数字键，输⼊所需的SP⽅式号(具体见后⾯附维修程序表)，然后，再按下输⼊(#)键。

按下“选择尺⼨和⽅向( “∧”或“∨”)”键，可以上、下翻动SP⽅式号。

执⾏下页中“改变调整值或⽅式”中的步骤。

为取消SP⽅式，按下，“⽅式清除”键。

为了转到另⼀只SP⽅式号，再次按下输⼊(#)键，以回到步骤2中的显⽰。

输⼊所需的SP⽅式号。

退出⽅式　按⽅法3进⼊SP⽅式后，可以⽤关断后再打开总开关的办法退出SP⽅式。

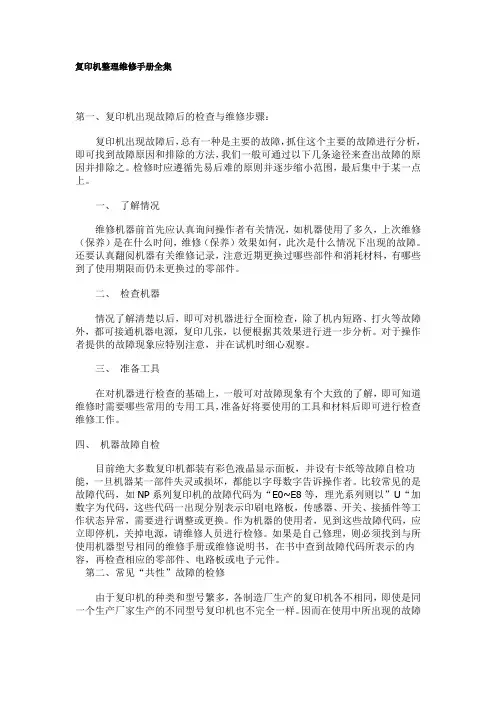

复印机整理维修手册全集(1)
