理光复印机1027,2027维修手册

掃描儀成套工具(代碼：A844)目錄1. 机器總信息………………………………………………………………. 1-1 1.1 規格………………………………………………………………….. 1-11.1.1掃描儀控制板………………………………………………… 1-11.1.2 DRAM SIMM.………………………………………………... 1-1 1.2 軟件………………………………………………………………….. 1-21.2.1掃描儀驅動程序……………………………………………… 1-21.2.2 掃描儀實用程序……………………………………………... 1-22. 詳細部分說明……………………………………………………………. 2-1 2.1 硬件概述…………………………………………………………….. 2-1 2.2 掃描儀功能………………………………………………………….. 2-32.2.1 自診斷………………………………………………………... 2-32.2.2 掃描儀控制器的圖像處理.………………………………….. 2-33. 安裝程序…………………………………………………………………. 3-14. 維修表……………………………………………………………………. 4-1 4.1 維修程序模式……………..………………………………………… 4-14.1.1維修程序進入步驟…………………………………………… 4-14.1.2 維修程序模式表格…………………………………………... 4-1 4.2 下載新的軟件……………………………………………………….. 4-34.2.1軟件下載程序………………………………………………… 4-34.2.2 軟件下載時的出錯信息……………………………………... 4-45. 更換和調整………………………………………………………………. 5-15.1 更換掃描儀板的注意事項..………………………………………… 5-16. 故障診斷…………………………………………………………………. 6-1 6.1 服務呼叫狀況……………..………………………………………… 6-16.1.1SC代碼說明……..…………………………………………… 6-1 6.2 LEDS………..……………………………………………………….. 6-211. 机器總信息1.1 規格1.1.1 掃描儀控制板標准掃描儀：主掃描/副掃描分辨率：600dpi有效掃描：主掃描/副掃描分辨率范圍：書本模式二元圖像處理灰標處理自動送稿器模式二元圖像處理灰標處理灰標等級：8位/像素掃描速度：0.8秒/200dpi(A4縱向，兩值化，ADF模式，MMR壓縮)掃描的產量：對于TWAIN (當地對等掃描) 為22.8spm對于發送模式(网絡掃描到一台服務器) 為35.1spm(A4縱向，兩值化，ADF模式，MMR壓縮)接口：网絡接口 1以太网(100base-TX/10base-T用于TCP/IP)壓縮方法：MH，MR，MMR (二元圖像處理)JPEG (灰標處理)視頻存儲容量：9MB (標准-4MB用于圖像存儲，5MB用于工作區域)1個DRAM SIMM槽口(16MB或32MB)到36MB (4MB+32MB)電源：DC5V，3A (來自主机器)1.1.2 DRAM SIMM引腳號：72針訪問速度：60ns或更快容量：16或32MB奇偶性：任何設定均可類型：要求有EDO1-11.2 軟件1.2.1 掃描儀驅動程序在光盤上包括了以下掃描儀的驅動程序。

复印机整理维修手册全集第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。

对于操作者提供的故障现象应特别注意，并在试机时细心观察。

三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。

四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。

比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。

作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。

如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。

第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。

因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。

理光复印机维修故障现象特征：1、理光复印机维修----复印机复印出的复印件全黑2、理光复印机维修----复印件全白3、理光复印机维修----复印件图像时有时无4、理光复印机维修----复印后复印件出现底灰理光复印机维修列表：理光Aficio FX200 A4 20PPM 维修，理光Aficio MP1800 A6-A3 18PPM 维修，理光Aficio 1515 A4 15PPM维修，理光AficioMP1810L A6-A3 16PPM 维修，理光Aficio 2550B A6-A3 25PPM维修，理光Aficio 3350B A6-A3 30PPM维修，理光Aficio 4000B A6-A3 40PPM维修，理光Aficio 5000B A6-A3 50PPM维修，理光Aficio MP5500 A6-A3 55PPM维修，理光Aficio MP6500 A6-A3 65PPM维修，理光Aficio MP7500 A6-A3 75PPM维修，理光Aficio MPC2500 A6-A3 25PPM维修，理光 Aficio MPC3000 A6-A3 30PPM 维修，理光Aficio MPC4500 A6-A3 45PPM维修，理光 AficioMP2000sp A6-A3 20PPM维修，等维修纪实：复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。

检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。

一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。

还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。

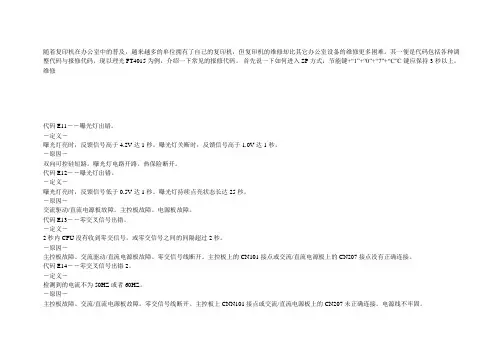

随着复印机在办公室中的普及，越来越多的单位拥有了自己的复印机，但复印机的维修却比其它办公室设备的维修更多困难。

其一便是代码包括各种调整代码与报修代码，现以理光FT4015为例，介绍一下常见的报修代码。

首先说一下如何进入SP方式：节能键+“1”+“0”+“7”+“C”C键应保持3秒以上。

维修代码E11－－曝光灯出错。

－定义－曝光灯亮时，反馈信号高于4.2V达1秒。

曝光灯关断时，反馈信号高于1.0V达1秒。

－原因－双向可控硅短路。

曝光灯电路开路。

热保险断开。

代码E12－－曝光灯出错。

－定义－曝光灯亮时，反馈信号低于0.5V达1秒。

曝光灯持续点亮状态长达25秒。

－原因－交流驱动/直流电源板故障。

主控板故障。

电源板故障。

代码E13－－零交叉信号出错。

－定义－2秒内CPU没有收到零交信号，或零交信号之间的间隔超过2秒。

－原因－主控板故障。

交流驱动/直流电源板故障。

零交信号线断开。

主控板上的CN101接点或交流/直流电源板上的CN207接点没有正确连接。

代码E14－－零交叉信号出错2。

－定义－检测到的电流不为50HZ或者60HZ。

－原因－主控板故障。

交流/直流电源板故障。

零交信号线断开。

主控板上CNN101接点或交流/直流电源板上的CN207未正确连接。

电源线不牢固。

★对于初期生产的机器的补救方式：关机重开。

代码E21－－扫描架原位出错1。

－定义－总开关接通后10秒内扫描架原位传感器的输出保持在低电平（截止状态），或是复印过程中扫描架返回后，其输出保持在低电平（截止状态）。

－原因－原位传感器失灵。

扫描电机失灵。

主控板故障。

交流驱动/直流电源板故障。

扫描架驱动电路失灵。

代码E22－－扫描架原位出错2。

－定义－总开关接通后4秒内扫描架原位传感器的输出保持在高电平（导通状态），或是扫描架起动后0.3秒内其输出电平保持在高电平（导通状态）－原因－原位传感器失灵。

扫描架驱动电机失灵。

主控板故障。

交流驱动/直流电源板故障。

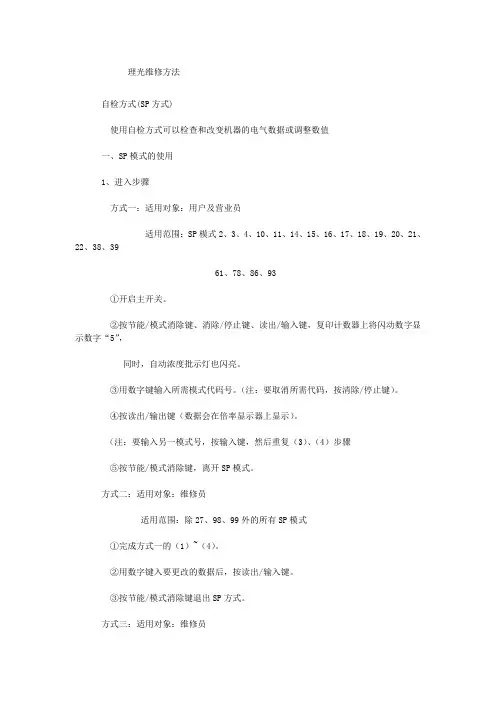

理光全系列复印机维修手册RICOH 4495自诊码及维修代码自诊代码清除定影器代码时，开主开关，接通DPS101-1后在断开，关闭主开关E11 暴光灯异常E12 暴光灯异常E13 过零信号异常E21 第一扫描器原位异常E22 第一扫描器原位异常E28 镜头原位异常E29 镜头原位异常E2A 第二扫描器原位异常E2B 第二扫描器原位异常E31 硒鼓热敏电阻异常E52 定影预热异常E53 定影器过热E55 定影器热敏电阻开路E70 废粉满E71 定影器硅油用完墨粉浓度检测异常〈维修呼叫指示灯闪亮，无代码〉U6 定影装置未设定主控板列开关DPS101-1 常态OFF 自由运转按启动键自由运转开始，按C/S停止DPS101-2 常态OFF 工厂使用〈强制开机〉DPS101-3 常态OFF 用于SP98 .SP99DPS101-4 常态OFF 进入SP 方式C/B高压包VRC 调整充电电流VRC31 工厂使用VRC32 工厂使用T/S 高压包VRT 调整转印电流VRD DC 调整分离电流直流部分VRD AC调整分离电流交流部分用户检修SP代码依次按节能/方式消除键，清除/停止键，读出/输入键用数字键输入SP码，按读出/输入键，用数字键输入数据，按读出/输入键按节能/方式消除键退出SP操作2 倍率循环利用倍率循环选择公制英制0=公英制1=公制2=英制3 预置缩小比率输入一个缩小比率65-99% 0=取消4 预置放大比率输入一个放大比率101-155% 0=取消10 鼓预运转11 全部显示器亮按读出/输入键关闭14 省粉方式优先0=标准1=省粉15 自动复位时间0=1分钟1=3分钟2=不复位16 计数器顺/逆0=顺1=逆17 指道自动转换0=自动1=手动18 前后沿删边0=10MM 1=5MM 2=15MM 3=20MM19 ADS 自动图象浓度优先0=ADS自动1=手动21 APS 自动纸尺寸选择优先0=APS自动1=手动22 供纸优先0=1纸道1=2纸道2=3纸道38 两侧删边0=正常1=加宽39 中缝删边0=20MM 1=10MM 2=15MM 3=25MM61 单色粉初始设置78 自动节能0=不选择1=选择86 节能率0=12% 1=21% 2=30% 3=62%93 复印张数限制范围=0-999 设定=999维修方式代码依次按节能/方式键，清除/停止键，读出/输入键用数字键输入SP代码，按“.”同时按读出/输入键用数字键更改数据，按读出/输入键按节能/方式键脱离SP方式5 关闭暴光灯接通DPS101-1按启动键，运转开始，按R/#键脱离6取消卡纸检测按复印键复印，按R/#键脱离8输入检测显示来自传感器和开关输入数据9输出检测接通元器件25 原稿规格选择范围0-5 数据0-527 A3双张计数总计数器单张或双张0=单张1=双张29 定影温度控制主开关，关开依一次后方式改变0=开/关控制1=相位控制30黑色供粉方式共有三种0=B检测1=固定2=A检测31 黑色供粉率〈A检测〉0=30% 1=15% 2=45% 3=60%32 黑色供粉率〈固定〉0=7% 1=3.5% 2=10.5% 3=14%33 ID检测用偏压图象浓度传感器0=470V 1=440V 2=500V 3=530V最浓34 黑色供粉率〈B检测〉0=2% 1=4%35 ID检测间隔 5—10个周期0=10个周期1=5个周期36 分离电流0=正常1=低2=高37 省粉率0=20-30% 1=10-20% 2=30-40%41 前沿删边调整每步=0.6MM 范围=1-15 设定=842 前沿定位调整每步=0.6MM 范围=1-15 设定=843 纵向倍率调整每步=0.2% 范围=1-15 设定=844 横向倍率调整每步=0.2% 范围=1-15 设定=847 聚焦调整第二扫描器原位范围=1-15 设定=848 暴光灯亮度调整范围=1-50 设定=2049 定影温度调整范围=175-190C 设定=185C52 显示定影温度54 VSG调整调整主板VR102 使VSG=4 + - 0.2V55显示VSG VSP 按0键时显示VSG56 ADS电压调整调整主板VR101 使ADS=2 + - 0.2V57 取消修止时间补偿0=正常1=取消58 增加黑色显影偏压0=正常1= + 90V59 显示显影偏压按复印键60 强制供粉按复印键70 彩色粉供粉率0=14% 1=7% 2=21% 3=28% 4=35% 5=42% 6=49% 73 彩色复印计数器显示彩粉总张数75 ID检测用偏压〈彩色〉0=590V 1=620V83 废粉状态消除0=不消除1=消除84 无油状态消除0=不消除1=消除87 PM周期设置0=不设置1=60K 2=40K 3=80K88 PM计数器显示按“ .”显示后三位数89 PM计数器复位输入1，按R/#键0=不变1=清除90 复印计数器显示废粉满检测张数91 粉用完计数器显示废粉满检测的粉用完次数92 显示无油检测复印计数器张数98 清除计数器清除SP100-SP131代码0=不清除1=清除99 清除所有记忆清除存储记忆返回工厂设定值0=不清除1=清除100 显示第一纸道供纸张数101 显示第二纸道供纸张数102 显示第三纸道供纸张数103 显示输稿器供纸张数120 显示维修呼叫总次数121 显示光学维修次数122 显示暴光灯维修次数123 显示鼓热敏电阻维修次数124 显示定影器维修次数130 显示卡纸总次数131 显示各部卡纸数用变倍键选择数字1=供纸部2=出纸部3=分页器4=输稿器。

如何进入SP 模式可以使用下面两种模式：启动SP 模式1. 输入下列键：[Clear Modes] > [1] > [0] > [7]2. 按住[Clear/Stop] 键不放，直到显示SP 模式菜单（约3s 钟）。

启动SSP 模式对于基本型机器（不带可选控制箱的机器），请按下列 1 至4 步执行。

对于GDI 机器（带有可选控制箱的机器），请按下列 1 至5 步执行。

1. 输入下列键：[Clear Modes] > [1] > [0] > [7]2. 按住键不放，直到显示SP 模式菜单（约3s 钟）。

3. 按住[Enter] 键不放。

4. 在按住[Enter] 键时，请按[1] 键（在数字小键盘上）。

5. 在按住[Enter] 键时，请按"OK"键。

选择程序当出现一条闪烁的下划线（或几条闪烁的下划线）时，您可从数字小键盘[D] 输入一个数字。

当" /OK" [A] 标记显示在右上角时，您可通过按左箭头[B] 或右键头[C] 来滚动菜单。

若要选中一个程序，请按“OK”键[F]。

指定值1. 在定位一个程序后，请按“OK”键。

闪烁的下划线（或几条闪烁的下划线）指示您可更改的值。

括弧中的值是菜单的默认值。

2. 从数字小键盘输入所需的值。

若要在正值（＋）和负值（－）之间切换，请按[./*]（句号/星号）键。

3. 若要使该值生效，请按“OK”键。

若要取消该值，请按取消键[E]。

激活复印模式您可在SP 模式正在运行时激活复印模式。

在您这样做时，复印机输出图像或图形，帮助您调整SP 模式程序。

1. 按“ ”键。

复印模式被激活。

2. 指定复印设置，按“OK”键。

3. 若要返回SP 模式，请按“ ”键。

您不能在复印模式激活时结束SP 模式。

退出程序/结束（S）SP 模式请按键或“Cancel”键退出该程序。

您可数次按这些键中的一个来结束SP 模式。

一：如何进入S P模式按以下次序按动面键 C → 1 → 0 → 7 → C ，保持按 C/ ◇键 3 秒以上;SP 模式菜单显示在 LCD 上， 1 COPY 2 FAX 3 PRINTER按你需要选定模式号码。

二：如何退出 SP 模式按 C 或 CANCEL 键一次或二次以上来返回到待机模式显示为止三：从 SP 模式进入复印模式按 COPY 键，选择适当的复印模式，并试复印品;要返回 SP 模式，按 C 键。

四：如何选择程序号用数字键输入第一级别程序号码(或用右或左光标键改变号码)，并按 # 或OK 键用数字键输入第二级别程序号码(或用右或左光标键改变号码)，并按 # 或OK 键若选择第三级别程序号码(如果有)：选择第二级别，然后使用右或左光标键。

要返回到下一个更高级别，按 C 。

五：对 SP 模式输入一个数值或设定值首先进入所要的程序号;使用数字键，进入所要求的设定值，进入所要求的设定值之前，如有必要，使用● /* 键在“ + ”和“ - ”之间变换，然后按 R/# 键或 OK 键盘。

六：常用SP 模式代码理光复印机1015/1018常用的SP模式代码更换铁粉后 TD 传感器初始化SP模式代码： SP2-214;装新机最后要用 SP7-825 初始化电气总计数器;如何清除 PM 计数：进入 SP7-804，同时按原稿类型键和 OK 或 R/# 键来复位计数器，成功则显示“执行完成”;要测试、制做纯黑打印品，使用 SP5-902;用手送纸复印的复印件不完整，如何解决?先选到手送纸盒，然后按“ # ”键，这时会出现纸盒尺寸，挑选 A4 尺寸，复印机一张，如果好，手送传感器坏。

理光复印机常见的检修一、打印头清洁密闭装置的检修打印头清洁密闭装置是打印头的一个重要器件，特别是分离打印头的清洁密闭装置较为复杂。

整个装置安装在打印头运动滑轨的最左端，即打印头的保护位置或初始位置，该装置由刮片、擦拭器、带抽吸器的护罩三部分组成。

理光复印机复印件模糊故障分析1：理光机出现此故障主要有以下原因引发：①缺粉，有时实属于缺粉，但复印机并无显示缺粉，加粉即可，②载体使历时刻长，带电性能变差。

③ID传感器脏污，由于复印机长期工作，ID传感器上会被一些废粉盖住了传感器中间部份的“猫眼”，现在，检测电路会以为提供的粉量老是足够的，所以就再也不提示加粉，现在即便硒鼓和载体都是新换的，图像仍然很浅，只要把ID传感器擦干净即可。

④当复印纸张达到30-40万张时，利用上述方式已无济于事，现在能够调节充电电压调节器来增加充电电压，图像密度即随之增大。

故障检查：采用鼓面检查法，在复印时停机，抽出感光鼓，发觉感光鼓表面图像也超级浅淡，说明故障点在充电、曝光和显影装置上。

拉出墨粉盒，里面有墨粉，找到ID传感器，发觉上面有许多废粉。

故障排除：清除ID传感器“猫眼”中的废粉，开机实验复印，复印件图像清楚，故障排除。

【机械老化】故障现象：佳能NP-6241复印机复印件出来淡，复印张数在万张，已利用3年，保养过几回。

故障分析：佳能系列复印机出现图像淡有以下几种情形：（1）光学部件脏可清洁排除。

（2）感光鼓老化一般NP-121五、NP-6030、NP-2020等复印机的感光鼓利用寿命都在5万张左右。

NP-414五、NP-624一、NP-3050、NP-4050、NP-4080等复印机感光鼓利用寿命一般在20万张左右。

在装鼓的时候，一般写上装鼓的日期及那时复印的张数，在维修时碰到图像淡，密度上不去，先调整一下充电、显影器及曝光量。

若是还不行的话就要看一下张数是不是超出该鼓的利用寿命。

（3）显影器与感光鼓的距离有转变故障排除：按照该机具体情形，该机已复印20万张，机械可能有些污染或老化的现象。

将其光学系统、充电装置和转印装置清洁一次，再按照图像的要求调整其曝光量、充电电流和显影偏压。

装机试印，复印件图像清楚。

【载体老化】故障现象：东芝BD-1710复印件图像超级浅淡。
