恒流、恒压78XX、lm317、431、运放元器件电路图

几种简单的恒流源电路恒流电路应用的范围很广，下面介绍几种由常用集成块组成的恒流电路。

1.由7805组成的恒流电路，电路图如下图1所示：电流I＝Ig＋VOUT/R，Ig的电流相对于Io是不能忽略的，且随Vout，Vin及环境温度的变化而变化，所以这个电路在精度要求有些高的场合不适用。

2.由LM317组成的恒流电路如图2所示，I＝Iadj＋Vref/R（Vref＝1.25）,Iadj的输出电流是微安级的所以相对于Io可以忽略不计，由此可见其恒流效果较好。

3.由PQ30RV31组成的恒流电路如图3所示，I＝Vref/R(Vref＝1.25),他的恒流会更好，另外他是低压差稳压IC。

摘要：本文论述了以凌阳16位单片机为控制核心，实现数控直流电流源功能的方案。

设计采用MOSFET和精密运算放大器构成恒流源的主体，配以高精度采样电阻及12位D/A、A/D转换器，完成了单片机对输出电流的实时检测和实时控制，实现了10mA～2000mA 范围内步进小于2mA恒定电流输出的功能，保证了纹波电流小于0.2mA，具有较高的精度与稳定性。

人机接口采用4×4键盘及LCD 液晶显示器，控制界面直观、简洁，具有良好的人机交互性能。

关键字：数控电流源SPCE061A模数转换数模转换采样电阻一、方案论证根据题目要求，下面对整个系统的方案进行论证。

方案一：采用开关电源的恒流源采用开关电源的恒流源电路如图1.1所示。

当电源电压降低或负载电阻Rl降低时，采样电阻RS上的电压也将减少，则SG3524的12、13管脚输出方波的占空比增大，从而BG1导通时间变长，使电压U0回升到原来的稳定值。

BG1关断后，储能元件L1、E2、E3、E4保证负载上的电压不变。

当输入电源电压增大或负载电阻值增大引起U0增大时，原理与前类似，电路通过反馈系统使U0下降到原来的稳定值，从而达到稳定负载电流Il的目的。

图 1.1采用开关电源的恒流源优点：开关电源的功率器件工作在开关状态，功率损耗小，效率高。

LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片 LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2、整流部分该设计采用单相桥式整流电路。

其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。

3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。

可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。

电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。

滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。

4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

LM317可调式三端稳压电源能够连续输出可调的直流电压。

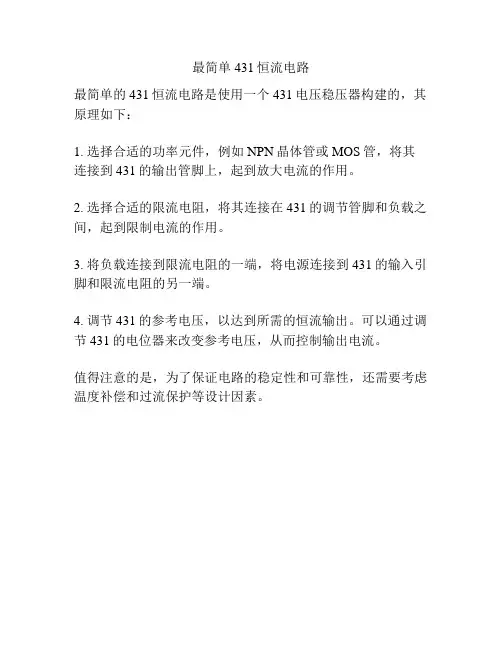

最简单431恒流电路
最简单的431恒流电路是使用一个431电压稳压器构建的，其原理如下：
1. 选择合适的功率元件，例如NPN晶体管或MOS管，将其连接到431的输出管脚上，起到放大电流的作用。

2. 选择合适的限流电阻，将其连接在431的调节管脚和负载之间，起到限制电流的作用。

3. 将负载连接到限流电阻的一端，将电源连接到431的输入引脚和限流电阻的另一端。

4. 调节431的参考电压，以达到所需的恒流输出。

可以通过调节431的电位器来改变参考电压，从而控制输出电流。

值得注意的是，为了保证电路的稳定性和可靠性，还需要考虑温度补偿和过流保护等设计因素。

LM317制作简易恒压恒流充电器直想做一台高级而复杂的全功能智能充电器，最后发现简单可靠实用才是真理，怎样实现简单可靠？串联充电比并联充电简单，缺点是电池要求容量比较一致，线性降压比开关降压简单，缺点是效率比较低发热大，大电流充电节约时间但是发热大电池寿命影响也不小，负斜率或者零增量侦测电池是否充满的缺点是电路复杂并且因为电池性能的关系并不可靠，目前电池的充电方式大多数推荐是恒流。

所以一台简单可靠的充电器要完成的功能特点应该有：能充多节电池，有恒流充电功能，有防止过充功能。

实现方法其实很简单：串联，恒压，恒流。

如果用稳压电源来充电的话，初期电流太大，若串入限流电阻的话，当电池电压升高后电阻就限制了充电电流使充电时间过长。

恒流恒压只是相对的，具体来说应该是前期恒流后期恒压，顺便说一下，这种方式非常适合给锂电池充电。

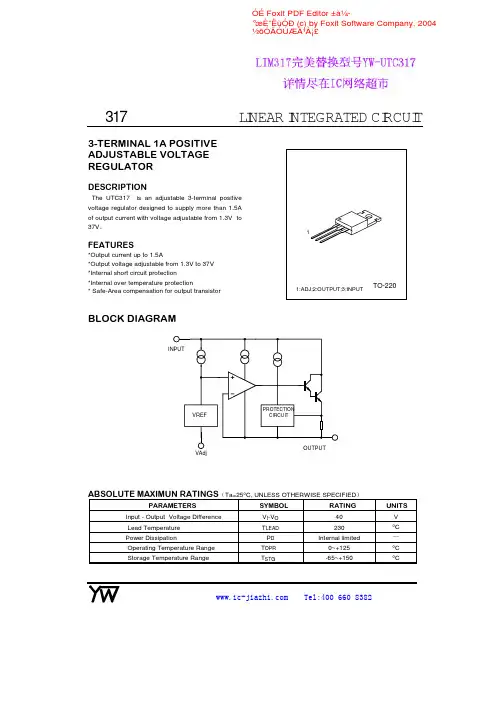

在网上找了很久，都没有找到满意的线路，猛的发现在LM317规格书内就有这个充电线路，原名叫做恒压限流充电器，真是踏破铁鞋无觅处，稍作修改就是自己需要的东西，并且可以做成万能充电器。

按照上图，我做的是一台一次充4节镍氢或者镍镉电池的充电器，经测试发现很理想，并且前期限流基本是恒流，后期恒压。

调试很简单，只要调整R2设置输出电压在你需要的电压上，比如镍氢电池充满是1.45v一节，4节就是5.8v，R2建议用那种精密可调电位器，多圈小型那种既稳定又能微调，R3的选择你需要的充电电流，现在充电电池容量都不小，不想充电速度太慢或太快，充电电流可以取适中，比如我取的2.2欧姆根据三极管导通电压约0.6v计算电流在270ma。

为了减少LM317的损耗，输入电压设置在比输出电压高3V，如1.45×4+3 约9v，如果你觉得LM317上3v损耗还是太大，可以把LM317换成1117这种1v的低压降IC（没试过）, 如果你觉得串联充电不够好，可以只充一节电池，多做几组就可以了，其实对于一直成组使用的电池串联充电没有什么不好，充放电电流都是一致的。

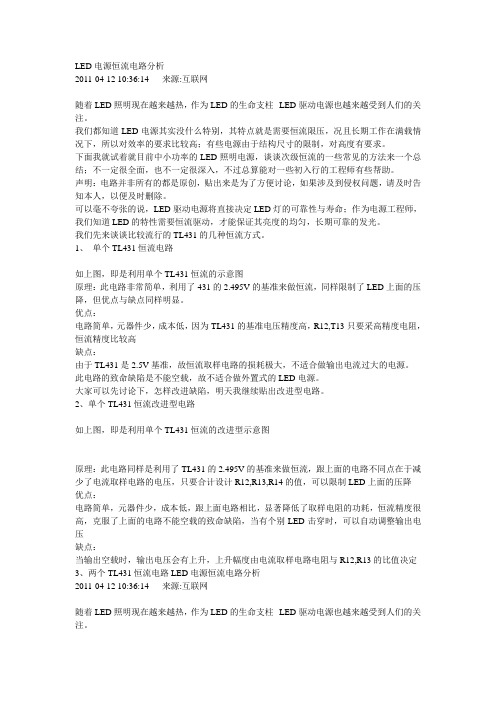

LED电源恒流电路分析2011-04-12 10:36:14 来源:互联网随着LED照明现在越来越热，作为LED的生命支柱--LED驱动电源也越来越受到人们的关注。

我们都知道LED电源其实没什么特别，其特点就是需要恒流限压，况且长期工作在满载情况下，所以对效率的要求比较高；有些电源由于结构尺寸的限制，对高度有要求。

下面我就试着就目前中小功率的LED照明电源，谈谈次级恒流的一些常见的方法来一个总结；不一定很全面，也不一定很深入，不过总算能对一些初入行的工程师有些帮助。

声明：电路并非所有的都是原创，贴出来是为了方便讨论，如果涉及到侵权问题，请及时告知本人，以便及时删除。

可以毫不夸张的说，LED驱动电源将直接决定LED灯的可靠性与寿命；作为电源工程师，我们知道LED的特性需要恒流驱动，才能保证其亮度的均匀，长期可靠的发光。

我们先来谈谈比较流行的TL431的几种恒流方式。

1、单个TL431恒流电路如上图，即是利用单个TL431恒流的示意图原理：此电路非常简单，利用了431的2.495V的基准来做恒流，同样限制了LED上面的压降，但优点与缺点同样明显。

优点：电路简单，元器件少，成本低，因为TL431的基准电压精度高，R12,T13只要采高精度电阻，恒流精度比较高缺点：由于TL431是2.5V基准，故恒流取样电路的损耗极大，不适合做输出电流过大的电源。

此电路的致命缺陷是不能空载，故不适合做外置式的LED电源。

大家可以先讨论下，怎样改进缺陷，明天我继续贴出改进型电路。

2、单个TL431恒流改进型电路如上图，即是利用单个TL431恒流的改进型示意图原理：此电路同样是利用了TL431的2.495V的基准来做恒流，跟上面的电路不同点在于减少了电流取样电路的电压，只要合计设计R12,R13,R14的值，可以限制LED上面的压降优点：电路简单，元器件少，成本低，跟上面电路相比，显著降低了取样电阻的功耗，恒流精度很高，克服了上面的电路不能空载的致命缺陷，当有个别LED击穿时，可以自动调整输出电压缺点：当输出空载时，输出电压会有上升，上升幅度由电流取样电路电阻与R12,R13的比值决定3、两个TL431恒流电路LED电源恒流电路分析2011-04-12 10:36:14 来源:互联网随着LED照明现在越来越热，作为LED的生命支柱--LED驱动电源也越来越受到人们的关注。

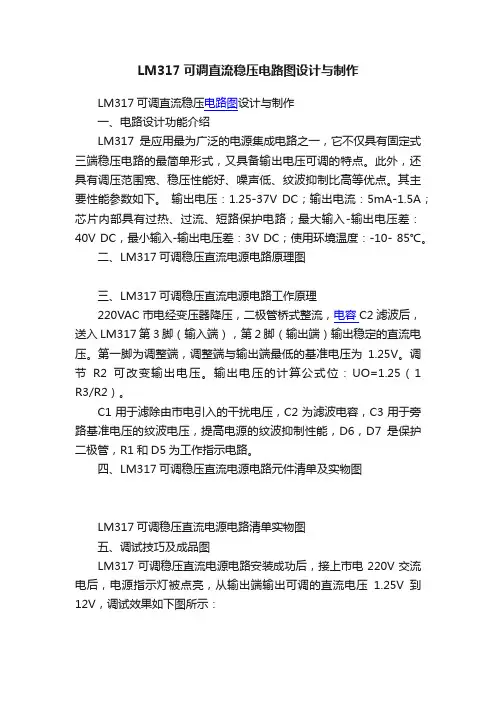

LM317可调直流稳压电路图设计与制作LM317可调直流稳压电路图设计与制作一、电路设计功能介绍LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。

此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。

其主要性能参数如下。

输出电压：1.25-37V DC；输出电流：5mA-1.5A；芯片内部具有过热、过流、短路保护电路；最大输入-输出电压差：40V DC，最小输入-输出电压差：3V DC；使用环境温度：-10- 85℃。

二、LM317可调稳压直流电源电路原理图三、LM317可调稳压直流电源电路工作原理220VAC市电经变压器降压，二极管桥式整流，电容C2滤波后，送入LM317第3脚（输入端），第2脚（输出端）输出稳定的直流电压。

第一脚为调整端，调整端与输出端最低的基准电压为1.25V。

调节R2可改变输出电压。

输出电压的计算公式位：UO=1.25（1 R3/R2）。

C1用于滤除由市电引入的干扰电压，C2为滤波电容，C3用于旁路基准电压的纹波电压，提高电源的纹波抑制性能，D6，D7是保护二极管，R1和D5为工作指示电路。

四、LM317可调稳压直流电源电路元件清单及实物图LM317可调稳压直流电源电路清单实物图五、调试技巧及成品图LM317可调稳压直流电源电路安装成功后，接上市电220V交流电后，电源指示灯被点亮，从输出端输出可调的直流电压1.25V到12V，调试效果如下图所示：LM317可调稳压直流电源电路产品图正面LM317可调稳压直流电源电路产品图反面经常出现的故障及检修方法如下：1、电源指示灯不亮，没有直流电压输出，或者电压输出不可调等。

2、首先根据原理图检查线路，用万用表检测每条线路，确保线路导通。

3、用万用表交流250V电压档测变压器输入端的电压是否有220V。

4、用万用表直流50V电压档测变压器输出端的电压是否有12V，中间的线不接，使用两边的线。

lm317恒流源电路图lm317恒流源电路图图１、图２分别是用７８××和ＬＭ３１７构成的恒流充电电路，两种电路构成形式一致。

对于图１的电路，输出电流Ｉｏ＝Ｖｘｘ／Ｒ＋ＩQ，式中Ｖｘｘ是标称输出电压，ＩQ是从ＧＮＤ端流出的电流，通常ＩQ≤５ｍＡ。

当ＶＩ、Ｖｘｘ及环境温度变化时，ＩＱ的变化较大，被充电电池电压变化也会引起ＩQ的变化。

ＩQ是Ｉｏ的一部分，要流过电池，ＩQ的值与Ｉｏ相比不可忽略，因而这种电路的恒流效果比较差。

对于图２的电路，输出电流Ｉｏ＝ＶREF／Ｒ＋ＩADJ，式中ＶREF是基准电压，为１．２５Ｖ，ＩADJ是从调整端ＡＤＪ流出的电流，通常ＩADJ≤５０μＡ。

虽然ＩADJ也随ＶI及环境条件的变化而变化，且也是Ｉｏ的一部分，但由于ＩADJ仅为７８××的ＩQ的１％，与Ｉｏ相比，ＩQ可以忽略。

可见ＬＭ３１７的恒流效果较好。

对可充电电池进行恒流充电，用三端稳压集成电路构成恒流充电电路具有元件易购、电路简单的特点。

有些读者在设计电路时采用７８××稳压块，如《电子报》２００１年第２期第十一版刊登的《简单可靠的恒流充电器》及今年第６期第十版的《恒流充电器的改进》一文，均采用７８０５。

７８××虽然可接成恒流电路，但恒流效果不如ＬＭ３１７，前者是固定输出稳压ＩＣ，后者是可调输出稳压ＩＣ，两种芯片的售价又相近，采用ＬＭ３１７才是更为合理的改进。

ＬＭ３１７采用Ｔ０－３金属气密封装的耗散功率为２０Ｗ，采用ＴＯ－２２０塑封结构的耗散功率为１５Ｗ，负载电流均可达１．５Ａ，使用时需配适当面积的散热器。

由于ＬＭ３１７的ＶREF＝１．２５Ｖ，其最小压差为３Ｖ，因此输入电压ＶI达４．２５Ｖ就能正常工作。

但应注意输出电流Ｉｏ调得较大时，输入电压ＶI的范围将减小，超出范围会进入安全保护区工作状态，使用时可从图３的安全工作区保护曲线上查明输入—输出压差（ＶI－Ｖｏ）的范围。

三种l m317扩流电路
图
------------------------------------------作者xxxx
------------------------------------------日期xxxx
三种lm317扩流电路图
lm317扩流电路图一
【精品文档】
如图2N3055用作扩流,由于5A电流存在危险,最好两个并联使用,比较安全。

lm317扩流电路图二
如图LM317的1-2管脚是基准电压，输出电压要减去功率管的B-E结电压。

B-E结电压会随着管温度的上升而降低。

【精品文档】
lm317扩流电路图三
如图为并联扩流电路，由两个LM317组成。

输入电压为25V，输出电流为3A。

输出电压可调范围为：1.2~22V。

该电路中的集成运放741是用来平衡稳压器的输出电流的。

改变电阻R5可调节输出电压的数值。

免责声明：
1、本文系网友编辑转载，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。

2、如涉及作品内容、版权和其它问题，请在30日内与本网联系，我们将在第一时间删除内容或提供稿费！
【精品文档】。

三端稳压电路图集（六祖故乡人汇编2013年9月8日）LM317可调稳压电源电路图：LM317是可调稳压电源中觉的一种稳压器件，使用也非常方便。

LM317 是美国国家半导体公司的三端可调正稳压器集成电路。

很早以前我国和世界各大集成电路生产商就有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。

LM317 的输出电压范围是1.25V —37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。

它的使用非常简单，仅需两个外接电阻来设置输出电压。

此外它的线性率和负载率也比标准的固定稳压器好。

LM317 内置有过载保护、安全区保护等多种保护电路。

为保证稳压器的输出性能，R应小于240欧姆。

改变RP阻值稳压电压值。

D5，D6用于保护LM317。

输出电压计算公式：Uo=(1+RP/R)*1.25下面是LM317可调稳压电源电路图的元器件清单：下面是LM317可调稳压电源电路图：三端集成稳压可调电源电路设计：如图所示，此电路的核心器件是W7805。

W7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。

具有较高的稳定度和可靠性。

W7805属串联型集成稳压器。

其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。

如果将W7805的公共端即3脚与地断开，通过一只电位器接到-5V左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。

图中RP1就是为此而设计的。

只要负电压的大小取得合适便能使输出电压从0V起连续可调，输出电压的最大值由W7805的输入电压决定，本稳压器0V-12V可调。

VD3整流，C2滤波，VD4稳压后提供5V负电压。

元件选择：变压器应选用5V A，输出为双14V；二极管VD1-VD4选用1N4001；VDW 选用稳压值为5-6V的2CW型稳压管；RP1用普通电位器；RP2为微调电阻。

IC用7805；其它元件参数图中已注明，无特殊要求。

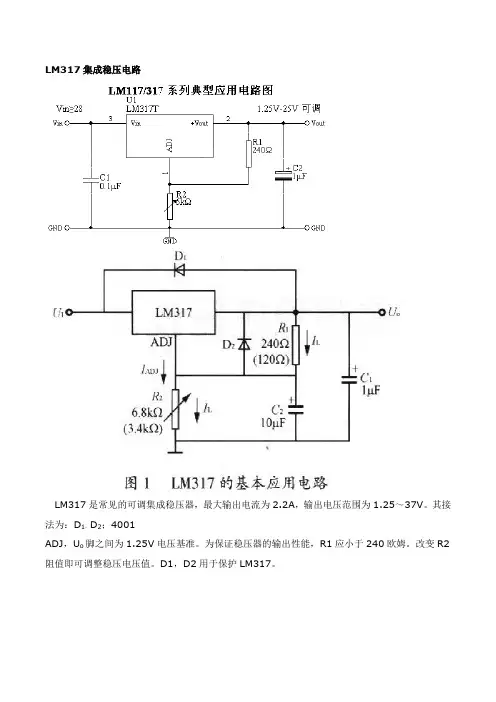

LM317集成稳压电路
LM317是常见的可调集成稳压器，最大输出电流为2.2A，输出电压范围为1.25～37V。

其接法为：D1，D2；4001
ADJ，U o脚之间为1.25V电压基准。

为保证稳压器的输出性能，R1应小于240欧姆。

改变R2阻值即可调整稳压电压值。

D1，D2用于保护LM317。

來說就是Lo(小燈)以及左方和最右方Lm317的D用阻絕Hi(煞車時)來的電流到Lo,
LM317 Easy Adjustable Supply Regulator From battery 9V
LM317是常见的可调集成稳压器，最大输出电流为2.2A，输出电压范围为1.25～37V。

LM317的基本应用电路如图1所示。

R1、R2为取样电阻。

LM317的最小负载电流，IL=5
LM317可调节电流限流器的应用电路图.
配合LM317的限流電路，圖會成為：. 我們就依照先前提過的限流公式來計算:
上图是根据实物画出的原理图，拆自积压稳压电源，包括全波整流、滤波、稳压全部电路元件，稳压IC为LM317、TL431，电阻全是五环电阻，实测输出电压6.8V。

要提高输出电压请减小18K电阻或增大33K 电阻；要降低输出电压请增大18K电阻或减小33K电阻。

LM317可调稳压直流电源电路分析一、电路原理图LM317可调直流稳压电源，采用FR-4万能板和进口ST电源集成芯片LM317设计而成，不仅具有固定式三端稳压电路的最简单形式，又具备输出可调电压（1.25-12V）的特点，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高、芯片内部具有过热、过流、短路保护电路等优点，适合课程设计、毕业设计等，原理图如下：二、电路工作原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置，它需要变压、整流、滤波、稳压四个环节才能完成。

一般由电源变压器、整流滤波电路及稳压电路所组成，基本框图如下：直流稳压电源的原理框图和波形变换图1、降压部分电源变压器是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压Ui。

变压器的变比由变压器的副边按比例确定，变压器副边与原边的功率比为P2/P1=n，式中n是变压器的效率。

2、整流部分该设计采用单相桥式整流电路。

其由四只二极管组成，其构成原则就是保证在变压器副边电压u的整个周期内，负载上的电压和电流方向始终不变。

3、滤波电路经过整流后的直流电幅值变化很大，会影响电路的工作性能。

可利用电容的“通交流，隔直流”的特性，在电路中并人两个并联电容作为电容滤波器，滤去其中的交流成分。

电容滤波电路是最常见也是最简单的滤波电路，在整流电路的输出端(即负载电阻两端)并联一个电容即构成电容滤波电路。

滤波电容容量较大，因此一般均采用电解电容，在接线时要注意电解电容的正负极。

电容滤波电路利用电容的充、放电作用，使输出电压趋于平滑。

如果将两个滤波电容相连接，且连接点接地，就可同时得到输出电压平滑的正负电源。

4、稳压电路稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化，会引起其电流有很大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。

LM317可调式三端稳压电源能够连续输出可调的直流电压。

基于LM317稳压器的单输出电源电路图该单输出（电源）基于LM317稳压器，在50 Hz的噪声和纹波抑制方面效率更高一些，并且可以为（模拟）或（数字电路）提供低能耗（小于1 A）的电源。

能够以1 A 最大强度（或1.5 A，取决于LM317 制造商）提供1.25 V 至28 V 之间的电压。

电源这里使用的稳压器（LM317）理论上可以提供1A最大（电流）。

它的加热取决于两个因素：输入和输出之间的电势差，以及通过它的电流（这就是将施加的电荷）。

如果电位差很重要，则无法为（控制器）提供太多功率。

同时，控制器的输入电压必须比输出电压至少高3伏（对于12V稳压输出，输入电压必须至少为15V）。

了解稳压器接受高达37V 输入的电压后，您会发现这两个限制之间的合理范围取决于所需的电流输出。

总之，如果确实要充电至1A 电源，请避免使用太高的输入电压来获得低输出电压，将自己限制在5V 或6V 差分电压。

为了使调节器在所述功率范围内工作，必须提供足够大的冷却散热器。

选择输出电压输出电压由两个（电阻器）R1 和R2 的值确定，使用以下公式：Vout（输出电压）= 1.25 * (1 + (R2 / R1))在上图中，给出的值适用于输出电压为12V 的组件。

对于12V 以外的输出电压，必须使用下表中给出的值。

括号内的值为R2标准例程的值。

所需输出电压(Vout)变压器二次电压。

TR1R1(1%或5%)R2(1%或5%)R3(0,5W – 10%)1.25V6V没有抵抗力0（短路）11.5V6V22044 (22 + 22)103.0V6V220308 (309)1003.3V6V220361 (180 + 180)1204.5V6V220572 (470 + 100)2205.0V9V220660 (330 + 330)2706.0V9V220836 (820 + 15)3907.2V9V2202347 (1K + 47)5109.0V12V2202364 (680 + 680)68012.0V12V2202392 (1800 + 91)1K13.5V15V2202356（1800+360或2000+150）1K213.75V15V22022023K214.0V15V2202244 (2200 + 47)1K215.0V15V2202420 (2200 + 220)1K218.0V18V2202948 (1500 + 1500)1K524.0V24V2204004（2000+2000）2K228.0V24V2204708 (4700 + 10)2K7 注意：可以使用2K2 或4K7 的（电位器）（可调或表）代替R2 来设置输出电压，但在这种情况下，请选择非常高质量的电位器。

恒流源电路图讲解基于运放和三极管的恒流源电路设计大家好，这里是（程序员）杰克。

一名平平无奇的（嵌入式软件）（工程师）。

最近，杰克又开始不务正业，继续学习起了（硬件）电路的设计。

本篇推文主要内容包括：运放的虚短和虚断描述、简单恒流源（电路分析）。

最后通过一个由三极管/mos管、（运算放大器）组成的恒流源VI电路示例来演示实际的设计过程。

下面正式进入本章推送的内容。

01 原理介绍">分析过程：1. 根据运放的虚断路，同向输入端IN+、反相输入端IN-连线断开，R1与RL形成串联电路，有：I_in = I_RL;2. 根据运放的虚短路，同向输入端IN+与反相输入端IN-形成导线连接到GND，形成“Vin ->R1 - >IN-->IN+ ->GND”通路, 有：V_R1 = Vin/R1;3. 综合上述, 负载电流I_RL = Vin/R1；恒流源VI 电路恒流源VI电路描述利用（电阻）和运放，组成一个电压向电流转换(电压控制电流)的恒流源VI电路。

该电路可以把输入的电压转换成对应的电流，常用于使用电压去控制负载电流的场合。

恒流源VI电路分析简单恒流源VI电路如下图所示：分析过程:1. 根据运放的虚断路，同向输入端IN+、反相输入端IN-连线断开，反相输入端的电流几乎为0, 负载RL的电流完全由运放输出, RL和RL1组成串联电路, 有: I_RL = I_RL1;2. 根据运放的虚短路，同向输入端IN+与反相输入端IN-形成导线，形成通路:"Vin - >R1 - >IN+ - >IN-- >RL1 - >GND", R1和RL1组成串联电路有: I_RL1 = Vin * RL1/(R1 + RL1); 3. 综合上述, 负载电流I_RL = Vin * RL1/(R1 + RL1)；恒流源应用场景恒流源电路在硬件电路设计和工程领域中具有广泛的应用。

高精度恒流源电路图大全（十款高精度恒流源电路设计原理图详解）高精度恒流源电路图（一）采用集成运放构成的线性恒流源电路构成如图所示，两个运放（一片324）构成比较放大环节，BG1、BG2三极管构成调整环节，RL为负载电阻，RS为取样电阻，RW为电路提供基准电压。

工作原理：如果由于电源波动使Uin降低，从而使负载电流减小时，则取样电压US必然减小，从而使取样电压与基准电压的差值（US-Uref）必然减小。

由于UIA为反相放大器，因此其输出电压Ub=（R5/R4）×Ua必然升高，从而通过调整环节使US升高恢复到原来的稳定值，保证了US的电压稳定，从而使电流稳定。

当Uin升高时，原理与前类同，电路通过闭环反馈系统使US下降到原来的稳定值，从而使电流恒定。

调整RW，则改变Uref，可使电流值在0～4A之间连续可调。

高精度恒流源电路图（二）一款高精度恒流源电路如下图所示，在恒流电路与负载之间增设接地回路，这样在负载变化时电流能快速恢复稳定。

A1和VT1构成电压／电流转换电路，可将地电平信号转换为后级恒流电路所需要的＋15V电平，A2、VT2、VT3等构成标准的恒流电路，R1=R2，则I1=I2。

VT5的基极由稳压二极管VS1提供＋5V的稳定电压，则VT5的发射极电压不受负载变化的影响，保持为+5.7V。

另外，由于共基极电路的发射极输入阻抗低，因此A2与VT2构成的恒流源不受负载变化的影响，处于理想的工作状态。

将下图所示的恒流源与开关电路组合，便可得到一个高精度脉冲发生电路，如图5所示。

多个这种电路可构成高精度D/A转换器。

VD2和VD3构成电平移动电路，VD1和VD4是肖特基二极管，构成开关电路。

高精度恒流源电路图（三）采用开关电源的开关恒流源电路构成如图2.3.2所示。

BG1为开关管，BG2为驱动管，RL为负载电阻，RS为取样电阻，SG3524为脉宽调制控制器，L1、E2、E3、E4为储能元件，RW提供基准电压Uref。

LM317工作原理分析LM317工作原理三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。

采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。

从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。

即A 、B 两点之间的电压也就是加在R2上的电压222R R U I R =⨯，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。

因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。

另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD 等)，生产厂家不同，其D I 的值各不相同。

即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。

尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。

而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。

当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。

总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。

既然D I 和IR1对调节输出电压0U 都起到了一定的作用，并且1R I 是由R1提供的，1R I 的大小也没有任何限制．是否可以使R1的阻值趋于无穷大，I的电流值趋向于无穷小？如果可以这样做的话，就可以去掉R1，只用可变使R1电阻R2就可以调节LM317的输出电压。

LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛V＝1.25（1＋R2/R1）。

同时运用78XX和79XX稳压器，可以组成正、负对称输出的稳压电路。

下图所示为±5V稳压电源电路，I C1采用固定正输出集成稳压器7805，IC2采用固定负输出集成稳压器7905，VD1、VD2为保护二极管，用以防止正或负输入电压有一路未接入时损坏集成稳压器。

78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

7805稳压电源电路图·上一篇笑话·下一篇[转贴]经济转好？生意来了？(图)78XX系列集成稳压器的典型应用电路如下图所示，这是一个输出正5V直流电压的稳压电源电路。

IC采用集成稳压器7805，C1、C2分别为输入端和输出端滤波电容，RL为负载电阻。

当输出电较大时，7805应配上散热板。

下图为提高输出电压的应用电路。

稳压二极管VD1串接在78XX稳压器2脚与地之间，可使输出电压Uo得到一定的提高，输出电压Uo为78XX稳压器输出电压与稳压二极管VC1稳压值之和。

VD2是输出保护二极管，一旦输出电压低于VD1稳压值时，VD2导通，将输出电流旁路，保护7800稳压器输出级不被损坏7805三端稳压集成电路7805电子产品中，常见的三端稳压集成电路有正电压输出的78 ××系列和负电压输出的79××系列。

故名思义，三端IC是指这种稳压用的集成电路，只有三条引脚输出，分别是输入端、接地端和输出端。

它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。

用78/79系列三端稳压IC来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。

该系列集成稳压IC型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V，7909表示输出电压为负9V。
