考试时间：9月9日（星期六）单位姓名分数“金蓝领”维修电工培训班测试题（六）（模拟电子部分，共40分）一．判断题（每题1分，共30分）1．二极管的反向饱和电流越大，二极管的质量越好。

（）2．当三极管的发射结和集电结都正偏时，该管工作于饱和状态。

（）3．放大电路的电压放大倍数随负载R L变化，R L越大，电压放大倍数越大。

（）4．放大器不设置静态工作点时，由于三极管发射结有死区和输入特性曲线的非线性，会产生失真。

（）5．只有输出与输入反相的放大电路才能引入负反馈。

（）6．引入直流负反馈可以稳定静态工作点。

（）7．零点漂移就是静态工作点的漂移。

（）8．当晶体管的发射结正偏时，晶体管一定工作在放大区。

（）9．放大电路中的负反馈，能够减小非线性失真，但不能消除失真。

（）10．放大器的输入电阻是从放大器输入端的直流等效电阻。

（）11．多级电压放大器的电压放大倍数等于各级电压倍数之和。

（）12．在差分放大电路中采用恒流源作为集电极负载电阻能增大共模放大倍数，也可增大共模抑制比。

（）13．R E越大，抑制零温漂的能力越强。

（）14．差模信号是差分放大电路两个输入电位之差。

（）15．阻容耦合放大电路不存在零漂问题。

（）16．差动放大电路对共模信号没有放大作用，放大的只是差模信号。

（）17．射极输出器的输入电阻大，输出电阻小。

（）18．深度负反馈下，放大器的闭环放大倍数只是取决于反馈系数。

（）19．自动控制系统中常采用共模输入方式。

（）20．加在差动放大电路输入端的信号如果是两个任意信号，则被放大的只是两个信号之差。

（）21．集成运算放大器的输入级一般采用差动放大电路，其目的是获得很高的电压增益。

（）22．只要是理想运放，不论在线性状态还是非线性状态，其反相和同相输入端均不从信号源索取电流（）23．集成运放的输入级采用射极跟随器，用来减小零点漂移。

（）24．电压比较器是将一个模拟量的电压和另一个参考电压相比较的电路。

模拟电子技术基础复习题图1图2一、填空题 1、现有基本放大电路：①共射放大电路 ②共基放大电路 ③共集放大电路 ④共源放大电路一般情况下，上述电路中输入电阻最大的电路是 ③ ，输入电阻最小的电路是 ② ，输出电阻最小的电路是 ③ ，频带最宽的电路是 ② ；既能放大电流，又能放大电压的电路是 ① ；只能放大电流，不能放大电压的电路是 ③ ；只能放大电压，不能放大电流的电路是 ② 。

2、如图1所示电路中，已知晶体管静态时B -E 间电压为U BEQ ，电流放大系数为β，B -E 间动态电阻为r be 。

填空：（1）静态时，I BQ 的表达式为 B BEQCC BQ R U V I -= ，I CQ 的表达式为BQ CQ I I β=； ，U CEQ 的表达式为 C CQ CC CEQ R I V U -=（2）电压放大倍数的表达式为 beL u r R A '-=β ，输入电阻的表达式为 be B i r R R //= ，输出电阻的表达式为 C R R =0；（3）若减小R B ，则I CQ 将 A ，r bc 将 C ，uA 将 C ，R i 将 C ，R o 将B 。

A.增大B.不变C.减小当输入电压不变时，R B减小到一定程度，输出将产生 A 失真。

A.饱和B.截止3、如图1所示电路中，（1）若测得输入电压有效值为10mV，输出电压有效值为1.5V，则其电压放大倍数A = 150；若已知此时信号源电压有效值为20mV，信号源内阻u为1kΩ，则放大电路的输入电阻R i= 1 。

（2）若已知电路空载时输出电压有效值为1V，带5 kΩ负载时变为0.75V，则放大电路的输出电阻Ro 1.67 。

（3）若输入信号增大引起电路产生饱和失真，则可采用将R B增大或将Rc 减小的方法消除失真；若输入信号增大使电路既产生饱和失真又产生截止失真，则只有通过设置合适的静态工作点的方法才能消除失真。

4、文氏桥正弦波振荡电路的“桥”是以RC串联支路、RC并联支路、电阻R1 和R2 各为一臂而组成的。

《模拟电子技术》复习题综合（第1、2章）一、 选择题1、在本征半导体中掺入微量的 D 价元素，形成N 型半导体。

A.二B.三C.四D.五2、在N 型半导体中掺入浓度更大的 C 价元素，变成为P 型半导体。

A.二B.三C.四D.五3、在本征半导体中，自由电子浓度 B 空穴浓度。

A.大于B.等于C.小于4、在P 型半导体中，自由电子浓度 C 空穴浓度。

A.大于B.等于C.小于5、本征半导体温度升高以后， C 。

A.自由电子增多，空穴数基本不变B.空穴数增多，自由电子数基本不变C.自由电子数和空穴数都增多，且数目相同D.自由电子数和空穴数都不变6、空间电荷区是由 C 构成的。

A.电子B.空穴C.离子D.分子7、PN 结加正向电压时，空间电荷区将 A 。

A. 变窄B. 基本不变C. 变宽D. 无法确定 8、设二极管的端电压为U ，则二极管的电流方程是 C 。

UT U U I e C. )1e (S －T U U I D. I S 。

C.反向击穿、当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。

A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏11、当温度升高时，二极管的反向饱和电流将 A 。

A. 增大B. 不变C. 减小D. 都有可能12、工作在放大区的某三极管，如果当I B 从12μA 增大到22μA 时，I C 从1mA 变为2mA ，那么它的β约为 C 。

A. 83B. 91C. 100D. 1013、当场效应管的漏极直流电流I D 从2mA 变为4mA 时，它的低频跨导g m 将 A 。

A.增大 B.不变 C.减小 D. 都有可能 14、晶体管是 A 器件。

A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流 15、实践中，判别晶体管是否饱和，最简单的方法是测量 D 。

A.I BB.I CC.U BED.U CE16、在正常放大的电路中，测得晶体管三个电极的对地电位如图所示，试判断管子的类型和材料。

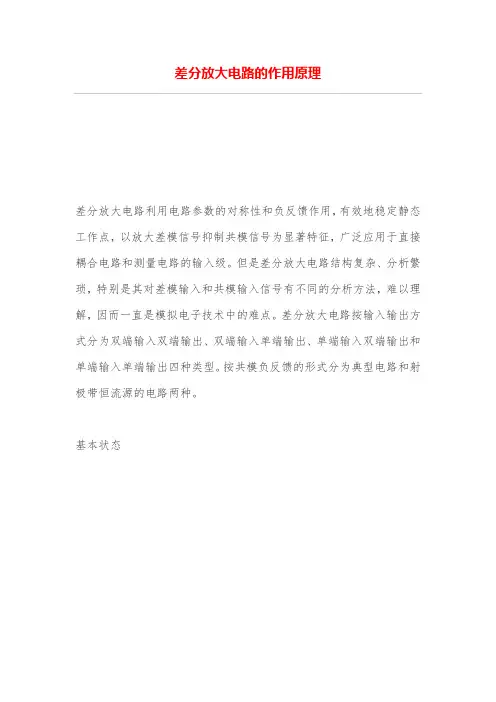

差分放大电路的作用原理差分放大电路利用电路参数的对称性和负反馈作用，有效地稳定静态工作点，以放大差模信号抑制共模信号为显著特征，广泛应用于直接耦合电路和测量电路的输入级。

但是差分放大电路结构复杂、分析繁琐，特别是其对差模输入和共模输入信号有不同的分析方法，难以理解，因而一直是模拟电子技术中的难点。

差分放大电路按输入输出方式分为双端输入双端输出、双端输入单端输出、单端输入双端输出和单端输入单端输出四种类型。

按共模负反馈的形式分为典型电路和射极带恒流源的电路两种。

基本状态差放的外信号输入分差模和共模两种基本输入状态。

当外信号加到两输入端子之间，使两个输入信号Vi1、Vi2的大小相等、极性相反时，称为差模输入状态。

此时，外输入信号称为差模输入信号，以Vid表示，且:当外信号加到两输入端子与地之间，使Vi1、Vi2大小相等、极性相同时，称为共模输入状态，此时的外输入信号称为共模输入信号，以Vic表示，且:当输入信号使Vi1、Vi2的大小不对称时，输入信号可以看成是由差模信号Vid和共模信号Vic两部分组成，其中动态时分差模输入和共模输入两种状态。

(1)对差模输入信号的放大作用当差模信号Vid输入(共模信号Vic=0)时，差放两输入端信号大小相等、极性相反，即Vi1=－Vi2=Vid/2,因此差动对管电流增量的大小相等、极性相反，导致两输出端对地的电压增量，即差模输出电压Vod1、Vod2大小相等、极性相反，此时双端输出电压Vo=Vod1－Vod2=2Vod1=Vod,可见，差放能有效地放大差模输入信号。

要注意的是：差放公共射极的动态电阻Rem对差模信号不起(负反馈)作用。

(2)对共模输入信号的抑制作用当共模信号Vic输入(差模信号Vid=0)时，差放两输入端信号大小相等、极性相同，即Vi1=vI2=Vic,因此差动对管电流增量的大小相等、极性相同，导致两输出端对地的电压增量，即差模输出电压Voc1、Voc2大小相等、极性相同，此时双端输出电压Vo=Voc1－Voc2=0，可见，差放对共模输入信号具有很强的抑制能力。

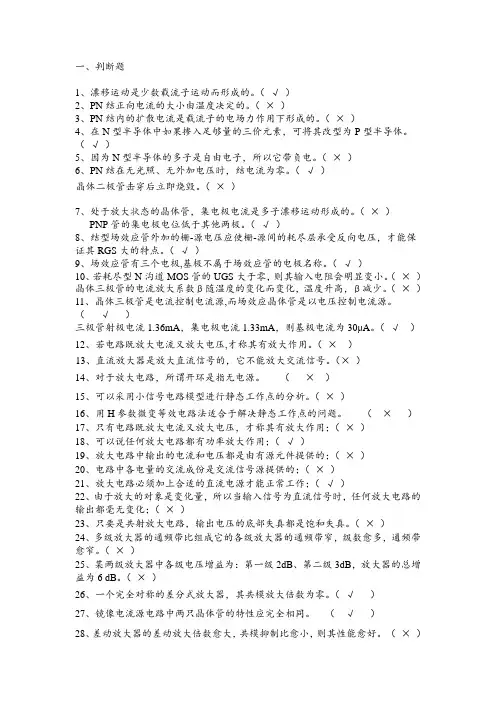

一、判断题1、漂移运动是少数载流子运动而形成的。

（√）2、PN结正向电流的大小由温度决定的。

（×）3、PN结内的扩散电流是载流子的电场力作用下形成的。

（×）4、在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。

（√）5、因为N型半导体的多子是自由电子，所以它带负电。

（×）6、PN结在无光照、无外加电压时，结电流为零。

（√）晶体二极管击穿后立即烧毁。

（×）7、处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

（×）PNP管的集电极电位低于其他两极。

（√）8、结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS大的特点。

（√）9、场效应管有三个电极,基极不属于场效应管的电极名称。

（√）10、若耗尽型N沟道MOS管的UGS大于零，则其输入电阻会明显变小。

（×）晶体三极管的电流放大系数β随温度的变化而变化，温度升高，β减少。

（×）11、晶体三极管是电流控制电流源,而场效应晶体管是以电压控制电流源。

（√）三极管射极电流1.36mA，集电极电流1.33mA，则基极电流为30μA。

（√）12、若电路既放大电流又放大电压,才称其有放大作用。

（×）13、直流放大器是放大直流信号的，它不能放大交流信号。

（×）14、对于放大电路，所谓开环是指无电源。

（×）15、可以采用小信号电路模型进行静态工作点的分析。

（×）16、用H参数微变等效电路法适合于解决静态工作点的问题。

（×）17、只有电路既放大电流又放大电压，才称其有放大作用；（×）18、可以说任何放大电路都有功率放大作用；（√）19、放大电路中输出的电流和电压都是由有源元件提供的；（×）20、电路中各电量的交流成份是交流信号源提供的；（×）21、放大电路必须加上合适的直流电源才能正常工作；（√）22、由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（×）23、只要是共射放大电路，输出电压的底部失真都是饱和失真。

一、判断题1、漂移运动是少数载流子运动而形成的。

（√）2、PN结正向电流的大小由温度决定的。

（×）3、PN结内的扩散电流是载流子的电场力作用下形成的。

（×）4、在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。

（√）5、因为N型半导体的多子是自由电子，所以它带负电。

（×）6、PN结在无光照、无外加电压时，结电流为零。

（√）晶体二极管击穿后立即烧毁。

（×）7、处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

（×）PNP管的集电极电位低于其他两极。

（√）8、结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS大的特点。

（√）9、场效应管有三个电极,基极不属于场效应管的电极名称。

（√）10、若耗尽型N沟道MOS管的UGS大于零，则其输入电阻会明显变小。

（×）晶体三极管的电流放大系数β随温度的变化而变化，温度升高，β减少。

（×）11、晶体三极管是电流控制电流源,而场效应晶体管是以电压控制电流源。

（√）三极管射极电流1.36mA，集电极电流1.33mA，则基极电流为30μA。

（√）12、若电路既放大电流又放大电压,才称其有放大作用。

（×）13、直流放大器是放大直流信号的，它不能放大交流信号。

（×）14、对于放大电路，所谓开环是指无电源。

（×）15、可以采用小信号电路模型进行静态工作点的分析。

（×）16、用H参数微变等效电路法适合于解决静态工作点的问题。

（×）17、只有电路既放大电流又放大电压，才称其有放大作用；（×）18、可以说任何放大电路都有功率放大作用；（√）19、放大电路中输出的电流和电压都是由有源元件提供的；（×）20、电路中各电量的交流成份是交流信号源提供的；（×）21、放大电路必须加上合适的直流电源才能正常工作；（√）22、由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（×）23、只要是共射放大电路，输出电压的底部失真都是饱和失真。

恒流源和典型差动放大电路是电子领域中常见的两种电路，它们具有各自独特的特点和作用。

在本文中，我将对恒流源和典型差动放大电路的特点进行详细介绍，并分析它们在实际应用中的优势与局限。

一、恒流源的特点恒流源是一种能够提供恒定电流输出的电路，其主要特点如下：1. 稳定性高：恒流源能够在一定范围内保持输出电流的稳定性，不受负载变化的影响。

2. 独立性强：恒流源的输出电流与负载电阻基本无关，能够保持较高的输出稳定性。

3. 用途广泛：恒流源常用于电路中的偏置电流源、电压源、对流线型放大器等，具有广泛的应用领域。

4. 外部干扰抑制能力强：恒流源能够对外部干扰信号具有一定的抑制能力，能够提高电路的抗干扰性能。

二、典型差动放大电路的特点典型差动放大电路是一种常见的放大电路结构，其主要特点如下：1. 差动增益高：典型差动放大电路能够实现较高的差动增益，对输入信号的差分部分进行有效放大。

2. 共模抑制能力强：典型差动放大电路能够有效抑制输入信号的共模部分，提高了信号的抗干扰能力。

3. 线性度好：典型差动放大电路的输出信号与输入信号之间具有较好的线性关系，适用于各种线性信号放大应用。

4. 适用范围广：典型差动放大电路常用于模拟信号处理、传感器信号放大、仪器仪表等领域，适用范围广泛。

三、恒流源与典型差动放大电路的结合恒流源与典型差动放大电路常常结合在一起，共同构成了一种完整的放大电路系统。

它们的结合具有以下特点：1. 抑制共模干扰：由于恒流源的独立性强，能够有效地提供稳定的工作电流，从而可以帮助差动放大电路抑制共模干扰信号。

2. 提高线性度：恒流源能够提供稳定的工作电流，有利于提高差动放大电路的线性度，使得输出信号与输入信号的线性关系更加稳定。

3. 增强抗干扰性：恒流源的外部干扰抑制能力强，能够有效地帮助差动放大电路提高抗干扰性能，使其在复杂环境下仍能正常工作。

恒流源和典型差动放大电路都具有各自独特的特点，它们在实际应用中的结合能够充分发挥各自的优势，提高放大系统的性能和稳定性。

差动放大电路一、概述差动放大电路又叫差分电路，他不仅能有效的放大直流信号，而且能有效的减小由于电源波动和晶体管随温度变化多引起的零点漂移，因而获得广泛的应用。

特别是大量的应用于集成运放电路，他常被用作多级放大器的前置级。

基本差动放大电路由两个完全对称的共发射极单管放大电路组成，该电路的输入端是两个信号的输入，这两个信号的差值，为电路有效输入信号，电路的输出是对这两个输入信号之差的放大。

设想这样一种情景，如果存在干扰信号，会对两个输入信号产生相同的干扰，通过二者之差，干扰信号的有效输入为零，这就达到了抗共模干扰的目的。

二、基本电路图差动放大电路的基本电路图上图为差动放大电路的基本电路图[1]三、差动放大电路的工作原理1、差动放大电路的基本形式对电路的要求是：两个电路的参数完全对称两个管子的温度特性也完全对称。

它的工作原理是：当输入信号Ui=0时，则两管的电流相等，两管的集点极电位也相等，所以输出电压Uo=UC1-UC2=0。

温度上升时，两管电流均增加，则集电极电位均下降，由于它们处于同一温度环境，因此两管的电流和电压变化量均相等，其输出电压仍然为零。

它的放大作用（输入信号有两种类型）（1）共模信号及共模电压的放大倍数 Auc共模信号---在差动放大管T1和T2的基极接入幅度相等、极性相同的信号。

如图（2）所示共模信号的作用，对两管的作用是同向的，将引起两管电流同量的增加，集电极电位也同量减小，因此两管集电极输出共模电压Uoc为零。

因此：。

于是差动电路对称时，对共模信号的抑制能力强字串3（2）差模信号及差模电压放大倍数 Aud差模信号---在差动放大管T1和T2的基极分别加入幅度相等而极性相反的信号。

如图（3）所示差模信号的作用，由于信号的极性相反，因此T1管集电极电压下降，T2管的集电极电压上升，且二者的变化量的绝对值相等，因此：此时的两管基极的信号为：所以：，由此我们可以看出差动电路的差模电压放大倍数等于单管电压的放大倍数。
