非晶块状磁芯
全文共四篇示例，供读者参考
第一篇示例：
非晶块状磁芯是一种新型的磁性材料，具有优异的磁性能和热稳定性，被广泛应用于电子产品、通信设备、电力系统等领域。本文将从非晶块状磁芯的原理、特性、制备工艺以及应用领域等方面进行详细介绍。
一、非晶块状磁芯的原理
非晶块状磁芯是由非晶合金制成的，非晶合金是由多种金属元素混合而成的一种无序结构的材料。与传统的晶体磁性材料相比，非晶合金具有更加均匀的微观结构，在外加磁场的作用下，非晶合金中的自旋磁矩会在一定方向上有序排列，从而产生磁性。非晶块状磁芯利用了非晶合金的这一特性，通过将非晶合金薄片堆叠在一起，并在合适的温度下进行烧结，形成块状结构。
1. 高磁导率：非晶块状磁芯的非晶合金具有高磁导率的特性，可以有效提高磁路传导效率，减少磁芯功率损耗。
2. 低磁损：由于非晶合金的无序结构和均匀性，非晶块状磁芯具有较低的铁损和涡流损耗，可以有效减少能量消耗。 3. 高频性能优良：非晶块状磁芯在高频条件下具有较好的磁性能，可以满足高频变压器、滤波器等应用的需求。
4. 热稳定性好：非晶块状磁芯在高温环境下仍能保持良好的磁性能，不易发生磁性退化现象。
5. 高饱和感应强度：非晶合金具有较高的饱和感应强度，可以提高磁芯的负载能力和输出功率。
制备非晶块状磁芯的工艺包括材料选择、熔化、快速凝固、薄片制备、堆叠成块、烧结等多个步骤。
1. 材料选择：选择合适的非晶合金材料，通常是由铁、硅等金属组成的合金。
2. 熔化：将选取的金属材料加热至高温状态，形成均匀的液态合金。
3. 快速凝固：通过快速冷却的方法，将液态合金迅速凝固成非晶态。
4. 薄片制备：将非晶合金加工成薄片，通常采用轧制或剪切的方式。
5. 堆叠成块：将多层非晶合金薄片叠加在一起，形成块状结构。
什么是超微晶磁芯？
什么是超微晶磁芯？
超微晶（亦称纳米非晶）磁芯是一种新型软磁材料，它因具有高磁导率、高矩形比、磁芯损耗低、高温稳定性好等优点而备受人们的青眯。用超微晶磁芯取代传统的铁氧体磁芯，能减小开关电源的体积。
超微晶磁芯具有以下特点：
1、极高的初始磁导率，u=30000~80000，且磁导率随磁通密度和温度的变化非常小。
2、磁芯损耗极低，并且在-40~+120℃范围内不随温度而变化。
3、非常高的饱和磁通密度（Bs=1.2T），允许选择较低的开关频率，能降低开关电源及EMI滤波器的成本。
4、磁芯采用环氧树脂封装，机械强度高，无磁滞伸缩现象，能承受强振动。
5、可取代传统的铁氧体磁芯以减小开关电源的体积，提高可靠性。
6、超微晶磁芯还适合制作EMI滤波器中的共模电感（亦称共模扼流圈），只需绕很少的匝数即可获得很大的电感量，从而能降低铜损，节省线材，减小共模电感的体积。用超微晶磁芯制成的共模电感具有很高的共模插入损耗，能在很宽的频率范围内对共模干扰起到抑制作用，因而不需要使用复杂的滤波电路。此外，在超微晶磁芯上绕一圈或几圈铜线，即可制成一个尖峰抑制器，其构造非常简单，而对噪声干扰的抑制效果非常好。
1 电力电子电路常用磁芯元件的设计
一、常用磁性材料的基本知识
磁性元件可以说是电力电子电路中关键的元件之一，它对电力电子装置的体积、效率等有重要影响，因此，磁性元件的设计也是电力电子电路系统设计的重要环节。磁性材料有很多种类，特性各异，不同的应用场合有不同的选择，以下是几种常用的磁性材料。
1．低碳钢
低碳钢是一种最常见的磁性材料，这种材料电阻率很低，因此涡流损耗较大，实际应用时常制成硅钢片。硅钢片是一种合金材料（通常由97%的铁和3%的硅组成），它具有很高的磁导率，并且每一薄片之间相互绝缘，使得材料的涡流损耗显著减小。磁芯损耗取决于材料的厚度与硅含量，硅含量越高、电阻率越大。这种材料大多应用于低频场合，工频磁性元件常用这种材料。
2．铁氧体
随着工作频率的提高，对磁芯损耗的要求更高，硅钢片由于制造工艺的限制，已经很难满足这种要求，铁氧体就是在这种形势下出现的。
铁氧体是一种暗灰色或者黑色的陶瓷材料。铁氧体的化合物是MeFe2O4，这里Me代表一种或几种二价的金属元素，例如，锰、锌、镍、钴、铜、铁或镁。这些化合物在特定的温度范围内表现出良好的磁性能，但是如果超出某个温度值，磁性将失去，这个温度称为居里温度（Tc）。铁氧体材料非常容易磁化，并且具有相当高的电阻率。这些材料不需要像硅钢片那样分层隔离就能用在高频的应用场合。
高频铁氧体磁性材料主要可分为两大类：锰锌（MnZn）铁氧体材料和镍锌（NiZn）铁氧体材料。比较而言，NiZn材料的电阻率较高，一般认为在高频应用场合下具有较低的涡流损耗。但是最近的研究表明，如果颗粒的尺寸足够小而且均匀，在几兆赫兹范围内MnZn材料显示出较NiZn材料更为优越的特性，例如，TDK公司的H7F材料以及MAGNETICS公司的K材料就是采用这种技术，适用于兆赫兹工作频率下工作的新型铁氧体材料。
3．粉芯材料
2 粉芯材料是将一些合金原料研磨成精细的粉末状颗粒，然后在这些颗粒的表面覆盖上一层绝缘物质（它用来控制气隙的尺寸，并且降低涡流损耗），最后这些粉末在高压下形成各种磁芯形状。

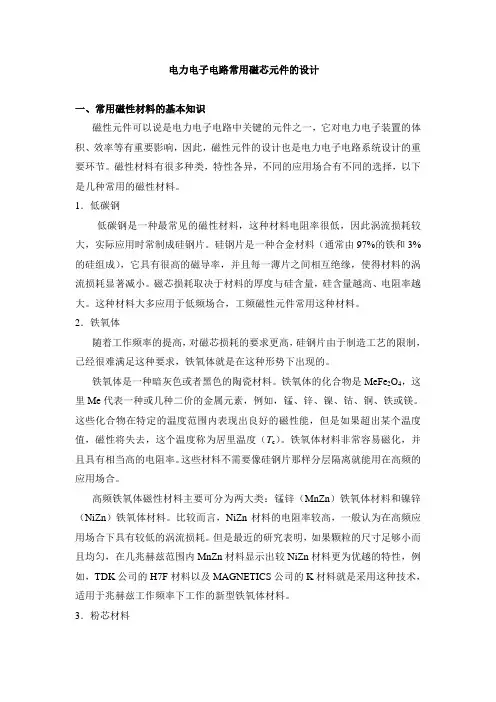

电力电子电路常用磁芯元件的设计
一、常用磁性材料的基本知识
磁性元件可以说是电力电子电路中关键的元件之一，它对电力电子装置的体积、效率等有重要影响，因此，磁性元件的设计也是电力电子电路系统设计的重要环节。磁性材料有很多种类，特性各异，不同的应用场合有不同的选择，以下是几种常用的磁性材料。
1．低碳钢
低碳钢是一种最常见的磁性材料，这种材料电阻率很低，因此涡流损耗较大，实际应用时常制成硅钢片。硅钢片是一种合金材料（通常由97%的铁和3%的硅组成），它具有很高的磁导率，并且每一薄片之间相互绝缘，使得材料的涡流损耗显著减小。磁芯损耗取决于材料的厚度与硅含量，硅含量越高、电阻率越大。这种材料大多应用于低频场合，工频磁性元件常用这种材料。
2．铁氧体
随着工作频率的提高，对磁芯损耗的要求更高，硅钢片由于制造工艺的限制，已经很难满足这种要求，铁氧体就是在这种形势下出现的。
铁氧体是一种暗灰色或者黑色的陶瓷材料。铁氧体的化合物是MeFe2O4，这里Me代表一种或几种二价的金属元素，例如，锰、锌、镍、钴、铜、铁或镁。这些化合物在特定的温度范围内表现出良好的磁性能，但是如果超出某个温度值，磁性将失去，这个温度称为居里温度（Tc）。铁氧体材料非常容易磁化，并且具有相当高的电阻率。这些材料不需要像硅钢片那样分层隔离就能用在高频的应用场合。
高频铁氧体磁性材料主要可分为两大类：锰锌（MnZn）铁氧体材料和镍锌（NiZn）铁氧体材料。比较而言，NiZn材料的电阻率较高，一般认为在高频应用场合下具有较低的涡流损耗。但是最近的研究表明，如果颗粒的尺寸足够小而且均匀，在几兆赫兹范围内MnZn材料显示出较NiZn材料更为优越的特性，例如，TDK公司的H7F材料以及MAGNETICS公司的K材料就是采用这种技术，适用于兆赫兹工作频率下工作的新型铁氧体材料。
3．粉芯材料 粉芯材料是将一些合金原料研磨成精细的粉末状颗粒，然后在这些颗粒的表面覆盖上一层绝缘物质（它用来控制气隙的尺寸，并且降低涡流损耗），最后这些粉末在高压下形成各种磁芯形状。
