非晶和纳米晶合金的比较

什么是纳米晶？非晶是如何制备的？
 一、什幺是纳米晶？
 首先要知道什幺是非晶。

金属在制备的过程中，从液态到固态是个自然冷却慢慢凝固的过程。

这个过程中原子会自行重新有规则的排列，这时形成的结构就是晶体，实际上是多晶的结构。

如果在它的凝固过程中，用一个超快的冷却速度冷却，这个时候原子在杂乱无序的状态，还来不及重新排列就会瞬间被冻结，这时候形成的结构就是非晶态。

纳米晶是在非晶态的基础上，通过特殊的热处理，让它形成晶核并长大，但要控制晶粒大小在纳米级别，不要形成完全的晶体，这时形成的结构就是纳米晶。

 二、非晶是如何制备的？
 非晶的制备过程原理非常简单，就是将母合金融化后，通过喷嘴包喷射在一个高速旋转的冷却辊上，瞬间冷却形成像纸一样薄薄的带子，但是整个工艺实现起来难度非常大，它有几个特点：
 高温，液态合金的温度基本在1400℃~1500℃，瞬间凝固到接近室温，需要极高的冷却速度，冷却速度达到了每秒百万度的级别。

金属材料的非晶态与纳米晶态金属材料是工业生产中最重要的材料之一，其特殊性能和优异的物理力学性能已经被广泛应用于各个领域。

随着人们对材料性能的要求越来越高，金属材料的非晶态和纳米晶态也逐渐引起人们的关注。

本文将探讨金属材料的非晶态和纳米晶态的概念、制备方法以及应用前景。

一、非晶态金属材料非晶态金属材料是一种具有非晶结构的材料，其原子排列没有规则的长程周期性。

它的金属原子是以一种无序排列的方式分布于空间中的，因此称为“非晶态”。

它是介于晶态和液态之间的一种结构状态。

一般来说，非晶态材料由高温下迅速冷却而成，这个过程被称为快速凝固或淬火。

这种材料的熔点相对较高，可以达到晶态材料的熔点，但其热膨胀系数小，机械性能优异，导电性能良好。

因此，在很多领域都具有广泛的应用前景。

制备非晶态金属材料的方法有很多种，比如快速凝固法、气冷快速凝固法、感应熔化法、电子束辐照法等等。

其中，最常用的就是快速凝固法，这种方法可以制备出大面积、高稳定性的非晶态金属材料，并且可以制备出很多种不同的金属和合金。

例如，Fe-Si、Fe-Co、Fe-Ni-Cr、Zr-Cu-Ni-Al等合金都可以用快速凝固法制备。

另外，非晶态金属材料的制备技术也在不断发展和改进中。

例如，现在已经出现了一种叫做“烷基辅助快速凝固法”的新方法，该方法利用烷基分子作为快速凝固材料，可以获得非常高的凝固速度和均匀度，从而获得更好的非晶态金属材料。

二、纳米晶态金属材料纳米晶态金属材料是一种由纳米晶组成的材料，其晶粒尺寸一般小于100纳米，因此也被称为“纳米材料”。

这种材料相比于普通金属材料具有更好的力学性能、电学性能、热学性能和光学性能等等，可能成为未来各种领域的重要材料。

目前制备纳米晶态金属材料的方法有很多种，包括机械碾磨、高温球磨、溶液化学合成、气相合成等等。

其中，机械碾磨和高温球磨是比较常用的制备方法。

这两种方法可以通过机械剪切和冲击力对金属粉末进行加工，形成纳米晶态金属材料。

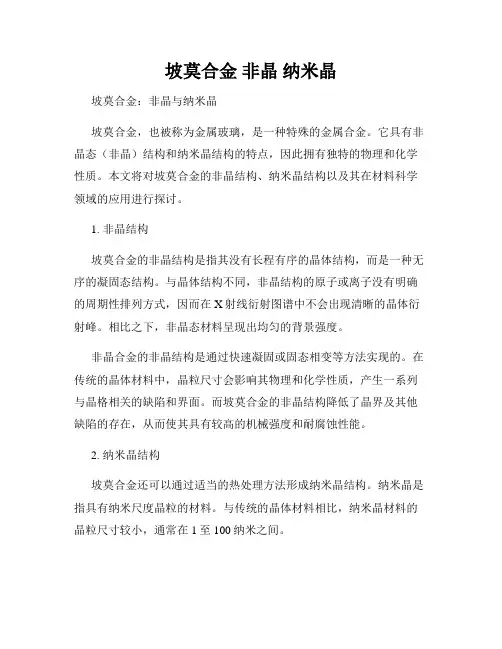

坡莫合金非晶纳米晶坡莫合金：非晶与纳米晶坡莫合金，也被称为金属玻璃，是一种特殊的金属合金。

它具有非晶态（非晶）结构和纳米晶结构的特点，因此拥有独特的物理和化学性质。

本文将对坡莫合金的非晶结构、纳米晶结构以及其在材料科学领域的应用进行探讨。

1. 非晶结构坡莫合金的非晶结构是指其没有长程有序的晶体结构，而是一种无序的凝固态结构。

与晶体结构不同，非晶结构的原子或离子没有明确的周期性排列方式，因而在X射线衍射图谱中不会出现清晰的晶体衍射峰。

相比之下，非晶态材料呈现出均匀的背景强度。

非晶合金的非晶结构是通过快速凝固或固态相变等方法实现的。

在传统的晶体材料中，晶粒尺寸会影响其物理和化学性质，产生一系列与晶格相关的缺陷和界面。

而坡莫合金的非晶结构降低了晶界及其他缺陷的存在，从而使其具有较高的机械强度和耐腐蚀性能。

2. 纳米晶结构坡莫合金还可以通过适当的热处理方法形成纳米晶结构。

纳米晶是指具有纳米尺度晶粒的材料。

与传统的晶体材料相比，纳米晶材料的晶粒尺寸较小，通常在1至100纳米之间。

坡莫合金的纳米晶结构可以通过球磨、快速热处理或化学处理等方法得到。

纳米晶结构的坡莫合金具有较高的硬度、较低的热稳定性以及独特的磁性等性质。

此外，纳米晶结构还可以提高坡莫合金的塑性和韧性。

3. 坡莫合金的应用坡莫合金由于其独特的结构和性质，在材料科学领域有着广泛的应用。

3.1 电子学领域坡莫合金的非晶结构和纳米晶结构使其具有较低的电阻率和磁导率，因此被广泛应用于电子学领域。

例如，坡莫合金可以制备成高灵敏度的磁传感器，用于测量磁场强度。

此外，坡莫合金还可以用于制备高性能的磁性存储材料。

3.2 机械工程领域坡莫合金的非晶和纳米晶结构使其具有很好的强度和韧性，因此被广泛应用于机械工程领域。

例如，坡莫合金可以用于制备高强度、耐磨损的表面涂层，用于提高机械零件的表面硬度和耐磨性。

此外，坡莫合金还可以用于制备高强度、轻量化的结构材料。

3.3 能源领域坡莫合金在能源领域的应用也引起了广泛关注。

非晶/纳米晶软磁材料一．应用领域非晶态软磁合金材料为20世纪70年代问世的一种新型材料，因具有铁芯损耗小、电阻率高、频率特性好、磁感应强度高、抗腐蚀性强等优点，引起了人们的极大重视，被誉为21世纪新型绿色节能材料。

其技术特点为：采用超急冷凝固技术使合金钢液到薄带材料一次成型；采用纳米技术，制成介于巨观和微观之间的纳米态(10-20nm)软磁物质。

非晶、纳米晶合金的优异软磁特性都来自于其特殊的组织结构，非晶合金中没有晶粒和晶界，易于磁化；纳米晶合金的晶粒尺寸小于磁交换作用长度，导致平均磁晶各向异性很小，并且通过调整成分，可以使其磁致伸缩趋近于零。

【表1】列出了非晶/纳米晶近年来，随着信息处理和电力电子技术的快速发展，各种电器设备趋向高频化、小型化、节能化。

在电力领域，非晶、纳米晶合金均得到大量应用。

其中铁基非晶合金的最大应用是配电变压器铁芯。

由于非晶合金的工频铁损仅为硅钢的1/5～1/3，利用非晶合金取代硅钢可使配电变压器的空载损耗降低60﹪～70﹪。

因此，非晶配电变压器作为换代产品有很好的应用前景。

纳米晶合金的最大应用是电力互感器铁芯。

电力互感器是专门测量输变电线路上电流和电能的特种变压器。

近年来高精度等级（如0.2级、0.2S级、0.5S级）的互感器需求量迅速增加。

传统的冷轧硅钢片铁芯往往达不到精度要求，虽然高磁导率玻莫合金可以满足精度要求，但价格高。

而采用纳米晶铁芯不但可以达到精度要求、而且价格低于玻莫合金。

在电力电子领域，随着高频逆变技术的成熟，传统大功率线性电源开始大量被高频开关电源所取代，而且为了提高效率，减小体积，开关电源的工作频率越来越高，这就对其中的软磁材料提出了更高的要求。

硅钢高频损耗太大，已不能满足使用要求。

铁氧体虽然高频损耗较低，但在大功率条件下仍然存在很多问题，一是饱和磁感低，无法减小变压器的体积；二是居礼温度低，热稳定性差；三是制作大尺寸铁芯成品率低，成本高。

目前采用功率铁氧体的单个变压器的转换功率不超过20kW。

东北大学硕士学位论文非晶、纳米晶合金磁性能的研究姓名：董冰申请学位级别：硕士专业：材料学指导教师：周桂琴2003.2.1非晶、纳米晶合金磁性能的研究摘要本文研究了Ｆｅ７．Ｃ０６Ｖ２ｓｉ６８９、Ｆｅ４７Ｎｉ舸ａ２ＳｉｌｏＢｌ２非晶合金和Ｆｅ７４Ｃｕ】Ｎｂｌ．５ＭｏｌｓＳｉｌ３８９纳米晶合金的磁性能以及三种合金在一定磁场下磁导率随温度的变化。

ｌ、热处理温度和保温时间对三种合金直流磁性能的影响ｎ／ａ）Ｆｅ，。

Ｃｏｓｙ。

Ｓｉ。

Ｂ。

非晶合金的最佳热处理温度为４０５℃，保温时间５０ｍｉｎ。

其直流磁、性能最佳，分别为：ｕｎ庐３．６３ｘ１０３，ｕＡ１６一．４６ｘｉ０３，ｐｎ铲５．１８×１０３，ｕｏ４０－－５．２５×１０３；最大磁导率ｌａｍ＝１０．８８×１０４；矫顽力Ｈｃ＝４．００Ａ／ｍ：剩磁Ｂｒ＝０．７０Ｔ；饱和磁感应强度Ｂｓ＝Ｉ．５５Ｔ。

ｂ）Ｆｅ。

，Ｎｉ。

Ｔａ。

Ｓｉ。

Ｂ。

非晶合金最佳热处理温度为３９５＂Ｃ，保温时间５０ｍｉｎ。

直流磁性胄皂多子另４为：ｐ。

∞＝＝５．１４Ｘ１０３，ｕ。

６＝６．３１Ｘ１矿，ｕ。

ｍ＝７．５７×１０３，ｌ上ｎ帅＝１２．１０Ｘ１０３；最大磁导率ｕｍ－１７．３６Ｘ１０４；矫顽力为Ｈｃ＝１．０８Ａ／ｍ；饱和磁感应强度Ｂｓ＝０．９０Ｔ；剩磁Ｂｒ＝０．４３Ｔ。

ｃ）Ｆｅ７４ＣｕｌＮｂｌ５Ｍ０１５Ｓｉｌ３８９纳米晶合金最佳热处理温度为５３０＂Ｃ，保温时间４０ｍｉｎ。

直流磁性能分别为：｜ｌｏ０８＝６．１９Ｘ１０４，ｌｌｏ．１６＝７．２７×１０４，１．ｔ０．２４＝８．３６×１０４，ｕｏ４０＝１３．２１×１０４；最大磁导率ｕ。

＝娶．∥×１０４；矫顽力为Ｈｃ＝０．３８Ａ／ｍ；饱和磁感应强度Ｂｓ＝１．３４Ｔ；剩磁Ｂｒ＝０．６１Ｔ。

∥２、纵向磁场热处理明显提高了三种合金的直流磁性能。

（‘小Ｆｅ，。

Ｃｏ。

Ｖ。

Ｓｉ。

Ｂ。

非晶合金的最大磁导率ｕ。

非晶超微晶(纳米晶)合金知识简介非晶超微晶(纳米晶)合金知识简介铁基纳米晶合金是由铁元素为主，加入少量的Nb、Cu、Si、B元素所构成的合金经快速凝固工艺所形成的一种非晶态材料，这种非晶态材料经热处理后可获得直径为10－20纳米的微晶,弥散分布在非晶态的基体上，被称为超微晶或纳米晶材料. 纳米晶材料具有优异的综合磁性能:高饱和磁感(1.2Ｔ)、高初始磁导率(8万)、低Hc(0.32A/M）, 高磁感下的高频损耗低（P0.5T／20kHz＝30W/kg）,电阻率为80 微欧厘米，比坡莫合金(50-60微欧厘米)高,经纵向或横向磁场处理，可得到高Br(0.9)或低Br值(1000Gs). 是目前市场上综合性能最好的材料;适用频率范围：50Hz-100kHz，最佳频率范围：20kHz-50kHz.广泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、互感器铁芯、漏电保护开关、共模电感铁芯.等．非晶合金的特点及分类非晶合金是一种导磁性能突出的材料，采用快速急冷凝固生产工艺，其物理状态表现为金属原子呈无序非晶体排列，它与硅钢的晶体结构完全不同，更利于被磁化和去磁。

典型的非晶态合金含80%的铁，而其它成份是硼和硅。

非晶合金材有下列特点：（1）非晶合金铁芯片厚度极薄，只有20至30um，填充系数较低，约为0．82。

（2）非晶合金铁芯饱和磁密低。

（3）非晶合金的硬度是硅钢片的5倍。

（4）非晶合金铁芯材料对机械应力非常敏感，无论是张引力还是弯曲应力都会影响其磁性能。

（5）非晶合金的磁致伸缩程度比硅钢片高约10％，而且不宜过度夹紧。

非晶合金具有的高饱和磁感应强度、低损耗（相当于硅钢片的1/3～1/5）、低矫顽力、低激磁电流、良好的温度稳定性等特点。

非晶合金可以从化学成分上划分成以下几类：（1）铁基非晶合金(Fe-based amorphous alloys)铁基非晶合金是由80%Fe及20%Si,B类金属元素所构成,它具有高饱和磁感应强度（1.54T），铁基非晶合金与硅钢的损耗比较：磁导率、激磁电流和铁损等各方面都优于硅钢片的特点，特别是铁损低（为取向硅钢片的1/3－1/5），代替硅钢做配电变压器可节能60－70％。

纳米晶纳米非晶-回复纳米晶和纳米非晶是两种不同的材料结构，它们在纳米级尺寸下具有独特的性质和应用。

接下来，我将逐步解释这两个主题，并分析它们的特点和应用。

一、纳米晶纳米晶是一种具有晶体结构的纳米材料。

晶体是由原子或分子按照规则的周期性排列而成的，而纳米级的晶体则具有更加细小的结构。

纳米晶的晶格在纳米尺度下会出现明显的变形，导致其具有一些独特的物理和化学性质。

1. 特点首先，纳米晶具有较大的比表面积。

由于晶体结构的细小，纳米晶的比表面积较大，有助于提高物质的反应速率和吸附性能。

其次，纳米晶具有较高的强度和硬度。

晶粒尺寸的减小使材料颗粒之间的相互作用变得更加困难，从而提高了纳米晶的强度和硬度。

此外，纳米晶还表现出许多尺寸效应，如光学性质的改变、电子结构的变化等。

2. 制备方法制备纳米晶的方法主要包括物理方法和化学方法。

物理方法包括溅射法、磁控溅射法、气体相沉积法等，利用高能量粒子或脉冲电流来改变材料的晶体结构。

化学方法则是通过溶胶-凝胶法、溶液法、水热法等将溶剂中的原子或分子进行有序排列，并形成纳米尺寸的晶粒。

3. 应用领域纳米晶具有广泛的应用领域。

在材料科学领域，纳米晶可用于制备高强度、高韧性和高导电性的材料。

此外，纳米晶还可应用于催化剂、传感器、电子器件等领域。

在生物医学领域，纳米晶还可以作为药物载体、生物标记物等，用于药物传递和成像等应用。

二、纳米非晶纳米非晶是一种具有非晶结构的纳米材料。

非晶结构是指材料的结构没有明确的周期性，而是呈现出无规则的排列方式。

纳米非晶材料在纳米级尺寸下具有高度的非晶性，其性质和应用与传统非晶材料有所不同。

1. 特点与传统非晶材料相比，纳米非晶具有更高的玻璃化转变温度和更好的热稳定性。

纳米非晶还具有较好的可塑性和可冷变形性，使其在加工和制备过程中更加灵活和方便。

此外，纳米非晶还具有优异的磁学、光学和电学性质，使其成为发展新型电子器件和磁性材料的理想选择。

2. 制备方法纳米非晶的制备方法主要包括快速凝固法、溶胶-凝胶法、磁控溅射法等。

纳米晶磁芯和非晶磁芯-概述说明以及解释1.引言1.1 概述磁芯作为电子器件中的重要组成部分，其性能对设备的工作稳定性和效率起着至关重要的作用。

在磁芯的不断研发和改良过程中，纳米晶磁芯和非晶磁芯成为了研究的热点。

纳米晶磁芯是一种由纳米级晶粒组成的磁性材料，其在磁性能、导磁性和饱和磁感应强度方面具有显著的优势。

相比于传统的晶体磁芯，纳米晶磁芯具有更高的饱和磁感应强度、更低的磁导率和较小的矫顽力损耗。

这些特点使得纳米晶磁芯在高频应用领域具有广阔的市场前景，尤其适用于电力电子设备、通信设备以及电动车等领域。

非晶磁芯是一种非晶态材料，其具有无定形的结构特点。

相比于晶态材料，在非晶磁芯中，原子的排列更加无规律，形成了非晶态结构。

非晶磁芯具有低的矫顽力损耗、高的导磁性能和较高的饱和磁感应强度，尤其适用于高频应用。

目前，非晶磁芯广泛应用于变压器、电感器、磁存储器以及电力传输和变换装置等领域。

本篇文章将对纳米晶磁芯和非晶磁芯的特点和应用进行详细阐述，并对两者进行对比分析。

同时，还将展望纳米晶磁芯和非晶磁芯在未来的发展趋势和应用前景。

通过深入了解纳米晶磁芯和非晶磁芯的特点和应用，我们可以更好地理解它们对电子器件性能的影响，以及它们在各个领域中的潜在应用价值。

1.2 文章结构文章结构部分的内容：本文共分为引言、正文和结论三个部分。

引言部分主要概述了纳米晶磁芯和非晶磁芯的研究背景和意义，并介绍了本文的目的和结构。

正文部分主要分为纳米晶磁芯和非晶磁芯两个小节。

在纳米晶磁芯小节中，将详细介绍纳米晶磁芯的特点和应用。

特点方面，将分析其磁性能、热稳定性、晶粒尺寸等方面的优势。

应用方面，将介绍纳米晶磁芯在电力系统、电子设备等领域的具体应用情况。

在非晶磁芯小节中，将详细介绍非晶磁芯的特点和应用。

特点方面，将分析其饱和磁化强度、磁导率、磁滞损耗等方面的特点。

应用方面，将介绍非晶磁芯在变压器、电感器等领域的具体应用情况。

结论部分将对比纳米晶磁芯和非晶磁芯的优势与劣势，总结各自的适用范围和特点。

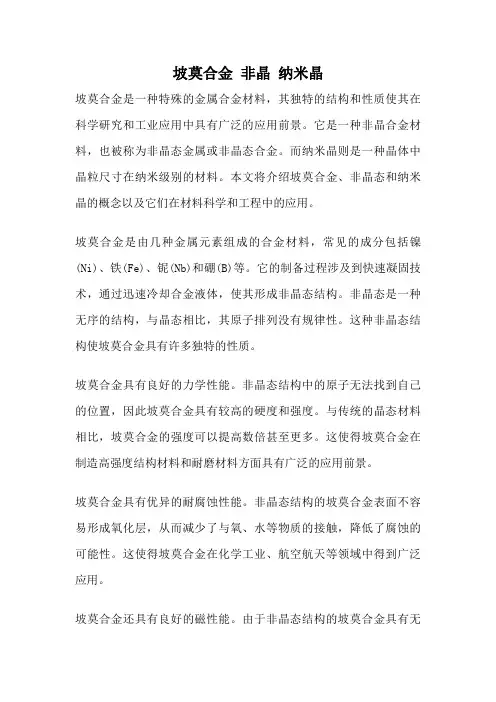

坡莫合金非晶纳米晶坡莫合金是一种特殊的金属合金材料，其独特的结构和性质使其在科学研究和工业应用中具有广泛的应用前景。

它是一种非晶合金材料，也被称为非晶态金属或非晶态合金。

而纳米晶则是一种晶体中晶粒尺寸在纳米级别的材料。

本文将介绍坡莫合金、非晶态和纳米晶的概念以及它们在材料科学和工程中的应用。

坡莫合金是由几种金属元素组成的合金材料，常见的成分包括镍(Ni)、铁(Fe)、铌(Nb)和硼(B)等。

它的制备过程涉及到快速凝固技术，通过迅速冷却合金液体，使其形成非晶态结构。

非晶态是一种无序的结构，与晶态相比，其原子排列没有规律性。

这种非晶态结构使坡莫合金具有许多独特的性质。

坡莫合金具有良好的力学性能。

非晶态结构中的原子无法找到自己的位置，因此坡莫合金具有较高的硬度和强度。

与传统的晶态材料相比，坡莫合金的强度可以提高数倍甚至更多。

这使得坡莫合金在制造高强度结构材料和耐磨材料方面具有广泛的应用前景。

坡莫合金具有优异的耐腐蚀性能。

非晶态结构的坡莫合金表面不容易形成氧化层，从而减少了与氧、水等物质的接触，降低了腐蚀的可能性。

这使得坡莫合金在化学工业、航空航天等领域中得到广泛应用。

坡莫合金还具有良好的磁性能。

由于非晶态结构的坡莫合金具有无序的磁矩排列，使其具有低磁滞、高饱和磁感应强度和高导磁率等特点。

这使得坡莫合金在电子磁性材料、传感器等领域有着广泛的应用。

与非晶态结构相比，纳米晶结构的材料具有更小的晶粒尺寸，通常在纳米级别。

纳米晶具有高比表面积和晶界的丰富性，使其具有许多特殊的性质。

纳米晶材料具有较高的硬度、强度和塑性，同时还具有良好的导电性和热稳定性。

这些性质使得纳米晶材料在材料科学、能源领域、电子器件等方面有着广泛的应用。

纳米晶坡莫合金是将坡莫合金制备成纳米晶结构的材料。

通过合适的处理方法，可以将坡莫合金的晶粒尺寸控制在纳米级别。

纳米晶坡莫合金继承了坡莫合金的优异性能，同时还具有纳米晶材料的特殊性质。

因此，纳米晶坡莫合金在高强度结构材料、耐磨材料、电子器件等领域有着广泛的应用前景。

非晶态材料和纳米晶研究随着科技的不断进步，材料科学也在不断发展。

其中，非晶态材料和纳米晶材料备受研究者关注。

这两种材料各有特点，可以应用于不同的领域，包括电子器件、新能源、生物医学等。

本文将从以下几个方面介绍非晶态材料和纳米晶材料相关的研究进展。

一、非晶态材料研究非晶态材料是指由于快速凝固技术而形成的非晶态和亚晶态材料。

由于这些材料的微观结构与普通晶体有所不同，因此它们具有独特的物理、化学性质。

目前，由于非晶态材料具有优越的力学、热力学、电学等特性，因此在电子器件、新能源、生物医学等领域广泛应用。

1. 电子器件在电子器件中，非晶态材料通常被用作金属导线、磁性元件、传感器等。

例如，Fe-Si-B非晶合金中的铁核磁性元件可以用作高灵敏度磁场传感器。

此外，在非晶态半导体材料方面，硅的非晶态和微晶态被广泛应用于太阳能电池板。

2. 新能源在新能源方面，非晶态材料被广泛应用于太阳能、燃料电池和锂离子电池等设备中。

例如，Si-O-C非晶态阳极材料可以用于锂离子电池中，而白金基非晶态催化剂可以用于燃料电池中。

3. 生物医学由于非晶态材料的生物相容性和生物降解性，因此它们也被应用于生物医学领域。

例如，生物可吸收金属合金中的非晶态相对于晶态相具有更快的生物吸收速率。

二、纳米晶材料研究纳米晶材料是指晶粒尺寸小于100nm，并且具有材料晶格的晶体。

由于纳米尺度效应带来的独特性，纳米晶材料的物理、化学性质也有所不同。

目前，纳米晶材料被广泛应用于电子器件、新能源、生物医学等领域。

1. 电子器件在电子器件中，纳米晶材料通常被用作图案化、电容器等。

例如，在集成电路中，“金属-氧化物-金属”结构的纳米晶膜被广泛用于高密度电容器。

此外，纳米晶材料还可以用作非插入式磁随机存取器中的自旋转移隧穿效应。

2. 新能源在新能源方面，纳米晶材料被广泛应用于太阳能、燃料电池和锂离子电池等设备中。

例如，在太阳能电池中，纳米晶薄膜可以提高太阳能电池的光吸收能力和光电转换率。

非晶纳米晶复合结构1.引言1.1 概述非晶纳米晶复合结构是一种由非晶材料和纳米晶材料组成的新型结构。

非晶材料具有无定形的特点，而纳米晶材料具有具有纳米级晶粒的特点。

通过将这两种材料结合起来，可以获得一种材料，综合了它们各自的优势。

非晶材料具有较高的强度、优异的韧性和良好的耐蚀性。

然而，由于其无定形结构，非晶材料在某些方面存在一定的局限性，如较低的塑性和热稳定性。

相比之下，纳米晶材料由于其纳米级晶粒，在力学性能、热稳定性和化学活性等方面具有独特的优势。

非晶纳米晶复合结构的优点在于综合了非晶材料和纳米晶材料的优势，弥补了它们各自的不足。

非晶材料的高强度和优异的韧性能够增加纳米晶材料的力学性能，并提高其抗腐蚀性能。

同时，纳米晶材料的热稳定性能够增加非晶材料的热稳定性，从而提高整个复合结构的热稳定性。

此外，非晶纳米晶复合结构还具有较高的塑性，能够在拉伸和变形过程中具有较好的延展性。

这种非晶纳米晶复合结构具有广泛的应用潜力。

在材料科学领域，这种结构可以应用于制备高性能的结构材料、功能材料和生物材料。

例如，在航空航天领域，非晶纳米晶复合结构的高强度和热稳定性可应用于制备轻质高强度的航空材料。

在能源领域，这种结构的优异性能可以用于制备高效的电池材料和光电转换材料。

另外，由于非晶纳米晶复合结构具有良好的生物相容性，也可以应用于生物医学领域，如骨科植入材料和药物传递材料。

总之，非晶纳米晶复合结构通过充分发挥非晶材料和纳米晶材料的优势，具有广泛的应用前景。

进一步的研究和探索将有助于揭示其更多的特性和潜在应用领域，为材料科学和工程技术的发展做出重要贡献。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在概述并介绍本文的整体架构，以帮助读者更好地理解文章的内容和逻辑顺序。

首先，本文将分为三个主要部分：引言、正文和结论。

每个部分包含了相关的内容和讨论。

在引言部分，我们将对本篇文章的主题进行概述和介绍，以便读者能够对非晶纳米晶复合结构有一个基本的了解。

非晶超微晶(纳米晶)合金知识简介非晶超微晶(纳米晶)合金知识简介铁基纳米晶合金是由铁元素为主，加入少量的Nb、Cu、Si、B元素所构成的合金经快速凝固工艺所形成的一种非晶态材料，这种非晶态材料经热处理后可获得直径为10－20纳米的微晶,弥散分布在非晶态的基体上，被称为超微晶或纳米晶材料. 纳米晶材料具有优异的综合磁性能:高饱和磁感(1.2Ｔ)、高初始磁导率(8万)、低Hc(0.32A/M）, 高磁感下的高频损耗低（P0.5T／20kHz＝30W/kg）,电阻率为80 微欧厘米，比坡莫合金(50-60微欧厘米)高,经纵向或横向磁场处理，可得到高Br(0.9)或低Br值(1000Gs). 是目前市场上综合性能最好的材料;适用频率范围：50Hz-100kHz，最佳频率范围：20kHz-50kHz.广泛应用于大功率开关电源、逆变电源、磁放大器、高频变压器、高频变换器、高频扼流圈铁芯、互感器铁芯、漏电保护开关、共模电感铁芯.等．非晶合金的特点及分类非晶合金是一种导磁性能突出的材料，采用快速急冷凝固生产工艺，其物理状态表现为金属原子呈无序非晶体排列，它与硅钢的晶体结构完全不同，更利于被磁化和去磁。

典型的非晶态合金含80%的铁，而其它成份是硼和硅。

非晶合金材有下列特点：（1）非晶合金铁芯片厚度极薄，只有20至30um，填充系数较低，约为0．82。

（2）非晶合金铁芯饱和磁密低。

（3）非晶合金的硬度是硅钢片的5倍。

（4）非晶合金铁芯材料对机械应力非常敏感，无论是张引力还是弯曲应力都会影响其磁性能。

（5）非晶合金的磁致伸缩程度比硅钢片高约10％，而且不宜过度夹紧。

非晶合金具有的高饱和磁感应强度、低损耗（相当于硅钢片的1/3～1/5）、低矫顽力、低激磁电流、良好的温度稳定性等特点。

非晶合金可以从化学成分上划分成以下几类：（1）铁基非晶合金(Fe-based amorphous alloys)铁基非晶合金是由80%Fe及20%Si,B类金属元素所构成,它具有高饱和磁感应强度（1.54T），铁基非晶合金与硅钢的损耗比较：磁导率、激磁电流和铁损等各方面都优于硅钢片的特点，特别是铁损低（为取向硅钢片的1/3－1/5），代替硅钢做配电变压器可节能60－70％。

非晶纳米晶材料非晶纳米晶材料是一种高新材料，它具有非常特殊的结构和性质。

晶体材料的结构由周期性的原子排列组成，而非晶材料没有明显的周期性结构，原子的排列是无序的。

纳米晶材料是一种粒径小于100纳米的材料，在这个尺度下，其结构和性质也会发生显著变化。

首先，非晶纳米晶材料具有优异的机械性能。

晶体材料具有明确的晶界，容易出现滑移和断裂，而非晶纳米晶材料由于其无序的结构，具有较高的强度和韧性。

研究表明，非晶纳米晶材料的强度可以高达晶体材料的两倍以上。

这使得非晶纳米晶材料成为一种理想的结构材料，能够在各种工程领域中得到广泛应用。

其次，非晶纳米晶材料具有良好的热稳定性。

由于材料的原子排列无序，非晶纳米晶材料具有相对较高的玻璃转变温度。

这意味着在高温环境下，它们能够保持较好的结构稳定性和机械性能。

因此，非晶纳米晶材料被广泛应用于高温工程中，例如航空航天领域的热防护材料和高温结构材料。

此外，非晶纳米晶材料还具有优异的电学性能。

由于材料的无序结构，其电阻率较低，导电性能优越。

这使得非晶纳米晶材料成为一种很好的导电材料，能够应用于电子器件和能量存储设备中。

例如，在超级电容器和锂离子电池中使用非晶纳米晶材料作为电极材料，可以提高电池的能量密度和功率密度。

然而，非晶纳米晶材料也存在一些挑战和问题。

由于其结构的无序性，制备过程相对复杂，需要精密的工艺和高昂的成本。

此外，在高温环境下，非晶纳米晶材料的结构可能发生重新排列，导致性能的降低。

因此，研究人员正在不断探索制备工艺和表面修饰技术，以提高非晶纳米晶材料的稳定性和性能。

总的来说，非晶纳米晶材料是一种具有特殊结构和优异性能的材料，具有广泛的应用前景。

随着研究的深入和制备技术的改进，相信非晶纳米晶材料将在各个领域中发挥更加重要的作用。

非晶、纳米晶合金电磁性能及传感器敏感机理的应用测控非晶合金非晶态金属或合金是指物质从液态（或气态）急速冷却时，因来不及结晶而在室温或低温保留液态原子无序排列的凝聚状态，其原子不再成长程有序、周期性和规则排列，而是出于一种长程无序排列状态。

一般地，具有这种无序结构的非晶态金属可以从其液体状态直接冷却得到，故又称为“玻璃态”，所以非晶态金属又被称为“金属玻璃”。

非晶金属的基本特征由于非晶金属的原子排列为无规则结构，故不同于结晶金属，它有以下特点：①由结晶的对称性形成的结晶磁各向异性小，因而磁致伸缩选取零，可实现高透磁率、低损耗。

就是说，旋转磁化容易，各向磁场灵敏度高，因此，可用来构成高灵敏度磁场计或磁通量传感器。

②片很薄，具有高电阻率(比坡莫合金高几倍)，因此，即使是在高频范围内也能得到较小的涡流损耗和极好的磁特性，有效利用此特性便可开发研制出磁性晶体难以实现的快速响应传感器。

③由于原子排列无规则，因而本质上就不存在结晶缺陷，机械强度大，而且具有耐蚀性等优良的化学特性。

非晶金属材料基本特性1、高透磁率Co基高透磁率非晶金属由Co、Si、Fe、B主成分组成，添加Mn、Nb、M o、Cr等元素。

非晶材料从低频到高频领域均为高的透磁率。

2、低铁耗、大仰角通过形成大仰角，铁耗虽大于小仰角，但作为饱和扼流圈的特性却优良。

更为重要的是，由于给磁路方向附加感应各向异性而实现稳定化，因而实用状态温度升高，即使磁路方向磁场增大，各向异性的变化也较小，显得特别稳定3、高饱和磁通密度基本组合成分为Fe、Si、B，以提高耐蚀性、降低铁耗为目的，还可适量添加Cr、Ni、Nb等元素。

4、高磁通密度。

由于Fe基非晶金属无结晶磁各向异性，透磁率大，而且磁致伸缩大，即使是弱磁场也能发生大的磁致伸缩，因而作为磁致伸缩材料的应用开发相当活跃。

纳米晶合金纳米晶合金是由某金属元素（如Fe）为主，加入少量的Nb、Cu、Si、B元素所构成的合金经快速凝固工艺所形成的一种非晶态材料，这种非晶态材料经热处理后可获得直径为10-20 nm的微晶，弥散分布在非晶态的基体上，被称为微晶、纳米晶材料纳米晶材料具有优异的综合磁性能：高饱和磁感(1.2T)、高初始磁导率(8×1 04)、低Hc(0.32A/M), 高磁感下的高频损耗低(P0.5T/20kHz=30W/kg)，电阻率为80μΩ/cm，比坡莫合金(50-60μΩ/cm)高, 经纵向或横向磁场处理，可得到高Br(0.9)或低Br 值(1000Gs)。
