火焰钎焊教程

火焰钎焊安全操作规程
火焰钎焊是一种常用的金属加工方法，它可以将两个金属件或部件通过熔化金属并填补空隙的方式进行连接。

虽然这种方法相对简单，但是如果不遵守安全操作规程，就会对人身安全和生产造成严重的威胁。

因此，在进行火焰钎焊之前，必须遵守以下的安全操作规程：
1. 确保工作区域安全
在进行火焰钎焊之前，必须清理工作区域，以防止火花和烟尘对周围环境和人员造成危害。

另外，在工作区域周围设置防护设备，例如防火毯和灭火器等，以确保在出现火灾时能够及时进行处理。

2. 使用合适的安全装备
在进行火焰钎焊时，必须戴上适当的防护装备，例如防护眼镜、手套、防火服等。

这些装备可以有效地保护工作人员免受高温和火花的伤害。

3. 确保钎焊设备的安全
在使用钎焊设备之前，必须进行检查和维护，以确保设备的安全性能。

另外，在使用钎焊设备时，必须按照操作手册上的指示进行操作，以避免设备故障和事故的发生。

4. 遵守操作规程
在进行火焰钎焊时，必须遵守操作规程，例如控制焊接温度、保持适当的距离等。

另外，在使用气体瓶时，必须确保瓶身稳固，并避免瓶身受到撞击或倾斜，以免发生爆炸。

5. 确保良好的通风
在进行火焰钎焊时，必须确保良好的通风，以避免有害气体和烟尘对人体造成危害。

在钎焊结束后，必须及时清理工作区域和设备，以确保工作区域的卫生和安全。

火焰钎焊是一种常用的金属加工方法，但是如果不遵守安全操作规程，就会对人身安全和生产造成严重的威胁。

因此，在进行火焰钎焊之前，必须遵守以上的安全操作规程，以确保钎焊过程的安全和顺利进行。

不锈钢火焰钎焊规范
不锈钢火焰钎焊是一种常见的钎焊方法，用于连接不锈钢材料。

1.材料准备：
使用符合标准的不锈钢材料，确保其质量和成分符合要求。

清洁焊接表面，去除杂质、油污和氧化物，以保证焊接质量。

2.设备准备：
使用符合安全标准的焊接设备和工具。

确保焊接设备的正常运行和维护，以确保焊接过程的稳定性和安全性。

3.焊接操作：
根据设计要求和相关标准，选择合适的焊接方法和工艺参数。

控制焊接温度和时间，避免过热或过短的焊接时间，以确保焊缝质量。

选择合适的焊接材料和填充金属，确保焊接强度和耐腐蚀性。

4.焊后处理：
对焊缝进行清理和抛光，以确保表面光滑和无划伤。

检查焊缝的质量，包括焊缝的密实性、无气孔、裂纹和缺陷等。

进行必要的后续处理，如除去残余的焊接材料和清洗焊接部位。

浅谈换位导线火焰钎焊操作1 牵引变压器引线焊接概述变压器的引线连接是指绕组出头与引线之间的连接或绕组出头之间的连接。

长期以来，引线连接大部分都采用氧乙炔钎焊。

变压器绕组中高压电压高，低压电流大，而且工作于高速运行的机车上，震动剧烈，这就对引线连接的电气性能和机械性能提出了很高的要求。

目前采用的引线连接方式多为氧-乙炔中性火焰焊接，具有可靠性高、机械强度好等特点。

它是利用氧炔焰产生的高温将磷铜（银钎）焊条熔化钎焊于导线之间，从而将两连接体结合。

本文作者将依据现场操作情况结合火焰钎焊理论主要针对引线焊接工艺过程中必须注意的一些关键操作要领进行分析阐述，将探索到的优异方法和待解决问题进行呈现，探讨解决存在问题。

2 引线焊接前去除漆膜2.1 去漆前对换位导线的整理首先要做的就是分线，就是将换位导线逐根分开，彼此间间隔约8mm。

如果换位导线是由多组并绕的，那么分线时就要注意将每股导线相互错开，从侧向看相邻两组应在彼此的间隙中，如此在用火焰去漆时可以让火焰穿透各股导线之间的间隙，全面覆盖导线表面，使导线升温快速且均匀。

2.2 氧-乙炔火焰去漆当对换位导线进行整理好后就要对其进行灼烧去漆。

氧-乙炔火焰性质对去漆有很大关系，其性质及火焰大小对去漆的效果对照见表1：生产中选择中性大火焰来去除漆膜较为合适。

选择好火焰后就可以对换位导线的漆膜进行烧除了，其操作要领是：（1）调节好适当的火焰；（2）烧漆的时候注意火焰方向是向着绕组出头方向，切不可对着绕组方向，否则绕组绝缘极易被损坏；（3）烧漆膜的时候因为各股导线离火焰的距离不一样，升温的速度就不一样，为了导线能均匀受热升温，应按一定的规律移动火焰；（4）要特别注意的是去漆温度，要求加热温度不得超过700℃，因手工氧乙炔火焰没有温控装置，只能靠人工控制，经过一段时间的测温试验，当导线出现暗红转红亮时温度约在700℃。

2.3 换位导线冷却2.3.1 冷却前准备。

在烧除绝缘漆膜前要先配置好酒精水溶液作为冷却液，还要准备好用于吸取冷却液进行导线冷却的纸，按300×300mm2的尺寸进行折叠到合适厚度。

钎焊操作规程
《钎焊操作规程》
一、概述
钎焊是一种金属连接工艺，通过在金属表面加热的同时在金属之间填充合金材料，形成一种牢固的连接。

钎焊操作规程是对钎焊过程进行规范和标准化，以确保钎焊质量和安全。

二、操作流程
1. 准备工作：清理焊接表面，检查焊接材料和工具的完整性和可用性。

2. 安装工件：将需要焊接的材料进行正确的定位和固定，使得钎焊过程中不会发生移动或偏移。

3. 热处理：使用火焰或电加热器对焊接区域进行预热，以保证钎焊合金能够充分渗透并形成牢固的连接。

4. 钎焊操作：在预热后，开始向焊缝区域加入钎焊合金，使其充分融化并和基材进行结合。

5. 冷却处理：在钎焊完成后，对焊缝区域进行冷却处理，以确保焊接区域的组织结构和性能。

同时对焊接区域进行清理和除渣。

三、安全注意事项
1. 操作人员必须穿戴防护装备，包括耐高温手套、防护面罩等。

2. 在钎焊过程中必须确保通风设备正常，以防止有害气体的积聚和危险性物质的释放。

3. 操作人员需要接受相关的钎焊操作培训，熟悉操作规程和设备操作方法。

四、质量控制
1. 钎焊后需要进行外观检查，确保焊接区域表面平整、无裂纹和气孔，并且焊缝与基材结合牢固。

2. 对钎焊后的焊接区域进行金相组织检查，以确认焊缝的内部结构和性能是否符合相关标准要求。

通过遵守《钎焊操作规程》，可以有效地提高钎焊工艺质量和安全性，确保金属连接的牢固性和可靠性。

钎焊焊接方法
1.清洁准备工作：在钎焊前，应先清洁和除油处理母材，并检查有无瑕疵和裂纹。

2.加热母材：将母材加热至钎剂的融点以上，并用火焰均匀加热母材的表面。

在加热过程中，要注意控制火焰的大小和位置，避免产生明显的畸变或烧伤。

3.加钎剂：将熔化的钎剂均匀地涂抹在母材表面上。

在制备钎焊连接前，应注意控制钎剂的量和涂布位置。

4.焊接工作：在把钎焊连接放置在设计位置之前，应均匀地施压，使钎剂在母材表面分布均匀。

然后，在加热和冷却期间注意控制加热和冷却速率和温度，以避免产生裂纹和畸变等问题。

5.消除焊剩及清理：待钎焊连接冷却后，便可以将焊剩涂抹干净。

在必要的情况下，使用适当的清洁剂和工具清理表面。

6.检查焊接质量：经过钎焊后，应检查连接的质量，包括钎剂与母材之间的紧密连接、焊接中的任何变形或瑕疵。

如果有必要，应进行焊接接头的气密性测试或强度测试，以确保焊接质量符合设计标准和要求。

火焰钎焊基础知识１、焊接原理①用焊条来连接两种母材：※使用比母材金属的熔化温度低的金属或是合金材料来连接两种母材。

熔化的焊条不和母材融合一起，而是填充母材与母材之间的空隙，将母材连接在一起。

这时融化的焊条依照毛细管现象渗透。

②熔接方法分类：※硬焊接指的是焊条融化温度点在450℃以上。

※软焊接指的是焊条融化温度点在450℃以下。

③焊条的种类：④焊接的原理：扩散现象：焊条渗透到被焊接的母材里面的现象叫做“扩散”。

※加热可以促进扩散现象。

⑤阻碍扩散的因素：Ａ：母材表面的杂质被焊接的母材表面有金属氧化物、油脂、尘土、以及其余杂质的时侯，焊条不易渗透（扩散）到母材里面。

Ｂ：均匀加热两个母材表面不同温度时、焊条先扩散到温度较高的母材表面，低温的母材不利于扩散。

２、选择焊条的方法①选焊条的时候，首先考虑物品的使用目的、形状・尺寸・组装方法・焊接的程序・数量、还取决于采用软焊接还是硬焊接。

②焊条要求满足以下特性：Ⅰ对母材熔入性好。

Ⅱ有适当的熔化温度和流动性，焊材容易充分地渗入连接管、并且在母材之间有良好的流动（毛细现象）。

Ⅲ熔化状态稳定、不含过多的易蒸发的成分。

Ⅳ焊料流动要流畅，尽量避免分次焊接同一焊口。

Ⅴ尽可能减小母材与焊料之间的电位差。

Ⅵ使用能够满足连接管的机械、物质性能要求的焊材。

Ⅶ焊接金・银・工艺品的时候，焊条颜色应与母材是一样的。

３、助焊剂的作用和种类②助焊剂的作用和性质Ⅰ除去母材金属（铜）的氧化膜，有助于焊料流动。

Ⅱ焊接的同时防止正常金属面（铜管表面）的氧化。

Ⅲ降低焊材的表面应力、有助于焊料对母材的渗透性。

Ⅳ助焊剂使用的温度范围（活性温度范围）应该与焊接温度是一致的。

Ⅴ焊接时间过长时，助焊剂的有效温度范围会扩大，会导致助焊剂炭化，应该尽量避免此种现象出现。

Ⅵ对母材金属的腐蚀作用要求尽量小。

③助焊剂的定义助焊剂的作用：在空气中焊接时，母材金属（铜管）表面多少会有氧化膜，加热时也会有氧化膜加厚的现象。

在〈扩散〉项目里有说明，母材金属（铜管）表面有氧化物时，熔化的焊条不能完全扩散到母材（铜管）里而且不能进行正常的焊接。

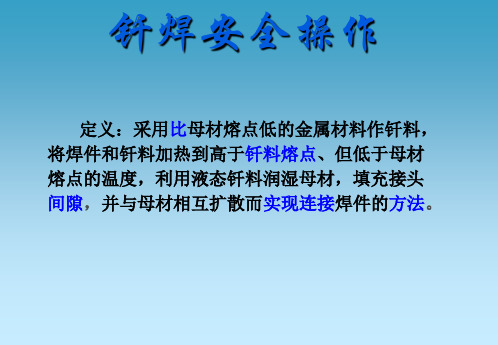

采用比母材金属熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点，低于母材熔化温度，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散实现连接焊件的方法，叫钎焊。

根据使用钎料的熔点，钎料可分为两种：熔点高于450℃的钎料，叫硬钎料；熔点低于450℃的钎料，叫软钎料。

使用硬钎料进行的钎焊，叫硬钎焊；使用软钎料进行的钎焊，叫软钎焊。

钎焊方法通常以所应用的热源来命名，其作用是依靠热源将焊件加热到必要的温度。

使用可燃气体与氧气(或压缩空气)混合燃烧的火焰进行加热的钎焊，叫火焰钎焊。

火焰钎焊用焊炬，可以是通用的气焊炬，也可以是专用钎焊炬。

专用钎焊炬的特点是火焰比较分散，加热集中程度较低，因而加热比较均匀。

钎焊比较大的焊件或机械化火焰钎焊时，可采用装有多焰喷嘴的专门钎焊炬。

火焰钎焊最常用的火焰是氧乙炔焰。

由于氧乙炔焰温度高，而钎焊温度则低得多，因此，常用火焰的外焰来进行加热，因为该区火焰的温度低而体积大，加热比较均匀。

一股使用中性焰或轻微碳化焰，以防止母材金属和钎料过分氧化。

用黄铜钎料时，为了在钎料表面形成一层氧化锌以防止锌的蒸发，可采用轻微氧化焰。

当加热温度要求不太高时，可以用压缩空气代替氧，这时火焰的温度比较低，适用于钎焊比较小的焊件以及铝和铝合金。

火焰钎焊时，将钎剂溶液预先涂在接头表面上或者预先将钎料棒加热湿润钎剂，再带到加热了的接头表面，钎料可预先安置或手工送进。

钎焊时应先将焊件均匀地加热到钎焊温度，然后再加钎料，否则钎料不能均匀地填满间隙。

对于预置钎料的接头，也应先加热焊件，避免因火焰与钎料直接接触，使其过早熔化。

火焰钎焊的主要优点是设备简单、燃气来源广、灵活性大，所以目前应用很广。
