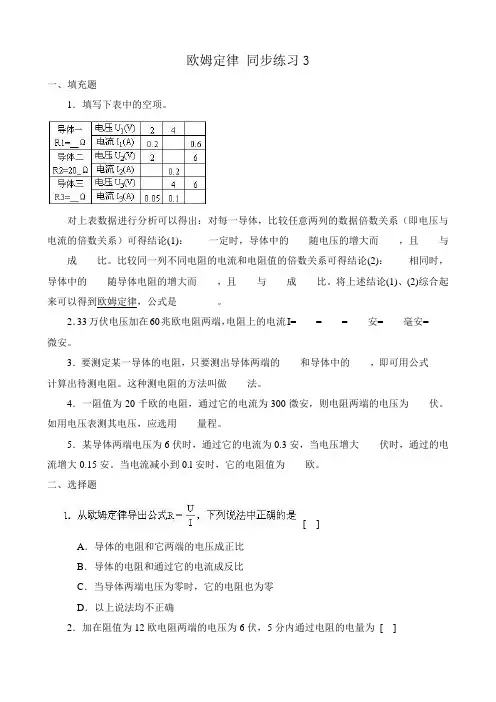

欧姆定律同步练习3一、填充题1．填写下表中的空项。

对上表数据进行分析可以得出：对每一导体，比较任意两列的数据倍数关系（即电压与电流的倍数关系）可得结论(1)：____一定时，导体中的____随电压的增大而____，且____与____成____比。

比较同一列不同电阻的电流和电阻值的倍数关系可得结论(2)：____相同时，导体中的____随导体电阻的增大而____，且____与____成____比。

将上述结论(1)、(2)综合起来可以得到欧姆定律，公式是________。

2．33万伏电压加在60兆欧电阻两端，电阻上的电流I=____=____=____安=____毫安=____微安。

3．要测定某一导体的电阻，只要测出导体两端的____和导体中的____，即可用公式____计算出待测电阻。

这种测电阻的方法叫做____法。

4．一阻值为20千欧的电阻，通过它的电流为300微安，则电阻两端的电压为____伏。

如用电压表测其电压，应选用____量程。

5．某导体两端电压为6伏时，通过它的电流为0.3安，当电压增大____伏时，通过的电流增大0.15安。

当电流减小到0.l安时，它的电阻值为____欧。

二、选择题[]A．导体的电阻和它两端的电压成正比B．导体的电阻和通过它的电流成反比C．当导体两端电压为零时，它的电阻也为零D．以上说法均不正确2．加在阻值为12欧电阻两端的电压为6伏，5分内通过电阻的电量为[]A．10库B．0.5库C．150库D．600库三、计算题1．某电阻接在4伏电源两端，流过电流为0.1安。

当接至另一电源时，电流增大了3倍。

能否用实验室常用的电压表测量该电源两端电压？2．通过一盏灯的电流是200毫安。

问：(1)60秒通过电灯的电量是多少？通过电灯的电子数是多少？(2)如果灯丝的电阻是1.2千欧，它两端的电压是多少伏？参考答案一、1．R1=10欧；I1=0.4安；U2=4伏；I2=0.1安与0.3安；R3=40欧；U3=2伏；I3=0.15安；电阻；电流；增大；电流；电压；正；电压；4．6；15伏5．3；20二、1．D2．C三、1．16伏＞15伏，不行2．12库；7.5×1019；2.4×102伏。

欧姆定律强化训练1．电阻R ＝10欧姆，电源电压为15V ，为了使R 两端的电压变为5V ，应该给它串联一个________欧姆的电阻。

如果给R 串联的电阻是5欧姆，那么R 的电压变为________V 。

2．甲乙两个电阻的阻值分别为4Ω和8Ω，若将它们串联后接在12V 的电源两端（电源电压保持不变），则通过甲电阻的电流是＿＿＿A ，乙电阻两端的电压是 V.3．在图3所示电路中，闭合开关S ，移动滑动变阻器的滑片P ，当电压表的示数为6V 时，电流表示数为0.5A ；当电压表的示数为2V 时，电流表示数为1A ，则电阻R 0为____ Ω，电源电压为＿＿ V ． 4．有两个电阻之比R 1：R 2=2：5，把它们串联在电路中，通过它们的电流强度之比I 1：I 2= ，加在它们的两端电压之比U 1：U 2= ；如果把它们并联在电路中，通过它们的电流之比I 1：I 2= ，加在它们两端的电压之比是U 1：U 2= ． 5．在如图4所示的电路中，电压U 恒定不变，R 1=10欧，若S 闭合后电流表的示数是闭合前的3倍，则电阻R 2=＿＿＿＿欧．6．一串小彩灯，每个小彩灯规格为“4 V 0.3A ”，如图5所示，在正常情况下，细金属丝由于表面氧化铜而与灯丝支架不导通，若加上200V 以上电压时，氧化铜被击穿，细金属丝与灯丝支架导通。

已知灯丝冷时电阻为2Ω，热时电阻为20Ω，将这一串小彩灯串联在220V 电路中，在使彩灯正常发光情况下，应串联 个小彩灯，此时电路总电阻为Ω，当其中一只彩灯灯丝烧断瞬间，细金属丝两端电压达到 V ，故细金属丝与灯丝支架导通，保证其它灯泡继续发光。

7.如图6所示，电源电压为6V ，并保持不变，当S 1、S 2闭合，S 3断开时，电流表示数为0.5A ，则R ，的电阻值为 Ω；当S 1、S 3断开，S 2闭合时，电压表示数为4V 。

则R 2的电阻值为 Ω；如果电路中只闭合S 3，电压表示数是 V 。

欧姆定律的应用练习题及答案The document was prepared on January 2, 2021第节欧姆定律的应用习题一、填空题1．一段导体的电阻是5Ω,当加在它两端的电压是 V时,通过这段导体的电流是________A.2．在3 min内,通过导体横截面积的电量是450 C,若导体电阻是4Ω,则加在导体两端的电压是________V.3．经验证明,只有不高于________V的电压对人体才是安全的.家庭电路的电压是________V,动力电路的电压是________V.它们都超出了安全电压,所以对人体都是危险的.4．一只电灯上标有“220 V 60W”字样,所标示的220 V是________电压.5．有一根导线,如果在它两端加上12 V电压,通过它的电流是 A,那么它的电阻是________Ω；如果在这根导线两端加15 V电压,通过它的电流是________A,它的电阻是________Ω；如果这根导线两端电压为零,则通过它的电流为________A,它的电阻是________Ω.6．R1和R2两只电阻串联.已知R1∶R2＝5∶1,那么通过它们的电流之比I1∶I2＝________,两只电阻两端各自的电压之比U1∶U2＝________,这两只电阻两端的总电压跟R2两端电压之比U总∶U2＝________.7．R1、R2两只电阻并联,已知R1∶R2＝4∶3,那么它们两端各自的电压之比U1∶U2＝________,通过它们的电流之比I1∶I2＝________.8．如图中的表示数为 A, 的示数为 A,表的示数为6 V,则R1＝Ω,R2＝________Ω.9．如图所示,用伏安法测电阻时电压表的读数是________V,电流表的示数是________,该电阻的阻值是________Ω.二、选择题10．下列说法中错误的是A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流11．下列说法中正确的是A．电阻是表示导体对电流阻碍作用大小的物理量,所以电流越大,电阻越小B．导体的电阻只决定于导体的材料、横截面积和温度C．电阻是导体本身的一种性质,与电流和电压的大小无关D．导体的电阻大小与任何外界因素都没有关系12．滑动变阻器使用的说法中,错误的是A．应先观察滑动变阻器上标示的最大阻值和允许通过的最大电流B．滑动变阻器应并联在电路中使用C．在连接线路时,除断开开关外,还要将滑片置于变阻器阻值最大位置D．滑动变阻器连入电路的正确方法有四种13．对欧姆定律公式的理解,以下说法中错误的是A．对某一导体来说,导体中的电流与其两端的电压成正比B．在电压相同的条件下,不同导体中的电流与导体的电阻成反比C．导体中的电流与导体两端的电压、电阻有关D．导体中的电流与导体两端的电压、电阻均无关,因为比值是一个恒量14．电表的使用,下列说法中正确的是A．电流表要并联在电路中,电压表要串联在电路中B．都应让电流从电流表、电压表的正接线柱流入,负接线柱流出C．电流表不能超过量程使用,但电压表可以超过量程使用D．电流表、电压表都绝对不能直接接在电源两极进行测量15．小王同学的“随身听”需要6 V的电压供电才能正常工作,正确的做法是A．用4节干电池串联起来供电B．用4节干电池并联起来供电C．用3节铅蓄电池串联起来供电D．用6节干电池串联起来供电16．如图所示电路,当滑动变阻器的滑片P向a端移动时,灯泡亮度和电流表示数的变化情况是A．灯变亮,表示数增大B．灯变亮,表示数减小C．灯变暗,表示数增大D．灯亮度不变,表示数不变17．一个电阻两端加上30 V电压时,通过它的电流是6 A,现给它两端加上15 V的电压时,它的电阻是A．ΩB．Ω C．5Ω D．Ω18．一个导体接在电路中,如果把通过的电流减小为原来的一半,则导体的电阻和它两端的电压将A．电阻、电压都变为原来的一半B．电阻不变,电压减小为原来的一半C．电阻不变,电压变为原来的二倍D．电阻、电压均保持不变19．如下图中,R1＝60Ω,当开关S断开时电流表示数为I,当开关S闭合时,电流表的示数为4I,则R2的大小是A．120Ω B．60Ω C．40Ω D．20Ω20．如图中,已知R1＝20Ω,把R1、R2并联后接在电源上,已知电路总电阻是12Ω,电流表示数为 A,则电源电压为A．6V B． C．30V D．5V21．如图所示,当滑片P从b到a移动时,电流表读数为原来的4倍,则R2∶R1为A．1∶3B．3∶1C．2∶3D．3∶222．如图所示电源电压不变,在变阻器滑片P向左移动过程中,电流表、电压表的示数变化情况是A．不变, 变小, 变小B．变大, 变大, 不变C．变小, 变大, 变大D．不变, 变大, 不变三、连线题23．下图中给出了电路元件,请在图中用笔连线表示导线,把电路元件连接起来.要求： L1、L2并联,开关能同时控制两盏灯,滑动变阻器滑片移动时两灯的亮度均发生变化；用电流表测量通过L1的电流,电压表测L2的电压.四、实验题24．在验证欧姆定律的实验中,测得数据如下表所示,写出由表格得到的结论.25．某同学写了一篇“伏安法测电阻”的实验报告,仔细阅读该实验报告并回答问题：实验报告伏安法测电阻1实验目的：测量电阻R的电阻值2实验步骤：①根据实验目的,画出实验电路如下图所示②按电路图连接电路,调节滑片P使电路中的电阻最大③接通开关,读出电流表、电压表的示数④根据测得的电压、电流值,算出电阻R的值3实验记录4实验论证：待测电阻R的阻值等于7Ω回答问题：1你认为这份实验报告是否完整若不完整应添上的项目是：①________________；②________________.2从实验步骤看,实验的主要缺陷是________________使结果不够精确.3滑动变阻器在实验中所起的作用是：①________________②________________五、计算题26．电阻R1＝10Ω,R2＝20Ω,将它们串联后接入电源两端.若通过R2的电流为,则R1两端的电压和电源电压各是多少27．一个定值电阻两端加上15 V的电压时,用量程是0～ A的电流表测得通过电阻的电流是 A,如果电阻两端加上21 V电压时,能不能还用这只电流表来测量通过它的电流参考答案：新课标第一网1．；2．10；3．36,220,380；4．额定；5．30,,30,0,30；6．1∶1,5∶1,6∶1；7．1∶1,3∶4；8．10,10；,,20.10．D；11．C；12．B；13．D；14．B；15．A；16．A；17．C；18．B；19．D；20．A；21．B；22．D；23．略；24．①电阻一定时,导体中的电流与导体两端的电压成正比；②电压一定时,导体中的电流与导体的电阻成反比.新课标第一网25．1①实验原理；②实验器材；2未多次测量取平均值；3①保护电路②改变电阻两端电压进行多次测量取平均值26．U1＝2 V,U总＝6 V27．I'＝ A＞ A,故不能直接用此表测通过电阻的电流.新课标第一网。

测量项目 手与手之间 手与脚之间 脚与脚之间
电压 U/V 3 3 3
电流 I/μA 13.6 10.0 14.2
电阻 R/Ω
220k
(
)
211K
图3
(1)请帮小明完成实验表格，将求出的手脚间的电阻值填在表格中．
(2)小明这次实验研究的问题是：
．
(3)小明实验后又想：人体电阻与干湿有没有关系呢？请你利用上述实验器材帮小明设
导体 b 的电流为 0.1A
D．将 a、b 两导体串联后接到电压为 3V 的电源
图1
上时，通过导体的电流为 0．2A
3．根据欧姆定律公式 I= U ，可变形得到 R= U 。对此，下列说法中正确的是（ ）
R
I
A．导体电阻的大小跟导体两端的电压成正比 B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
计一个实验，探究这个问题．要求简述实验过程．
(4)认真观察右图，就如何安全使用洗衣机提出两点建议．
建议一：
．
建议二：
．
9．如图 4 是一种测量小汽车油箱内油量装置的原理图.压力传感器 R 的电阻会随所受压力大
小发生变化，油量表（由电流表改装而成）指针能指示出油箱里的油的多少.已知：压
力传感器 R 的电阻与所受压力的关系如下表所示.
点间的电阻由 5Ω更换为 10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A.保持变阻器滑片不动
B.将变阻器滑片适当向左移动
C.将变阻器滑片适当向右移动
图5
D.适当增加电池的节数
2．小刚同学通过实验，探究电流随电阻变化的规律。得到的实验数据如下表。
（l）实验中加在导体两端的电压是_________V。
