初中物理 欧姆定律及其应用-练习题(有答案)

九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。

根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。

2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。

根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。

当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。

3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。

根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。

当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。

二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。

根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。

解得L2的电阻为15Ω，IL2=0.4A。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。

根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。

解得L1的电阻为3Ω，L2的电阻为6Ω。

三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。

根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。

2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。

可编辑修改精选全文完整版欧姆定律练习题(含答案)经典一、欧姆定律选择题1．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管。

闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动的过程中，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是N极，弹簧测力计示数变小D. 螺线管上端是S极，弹簧测力计示数变大【答案】C【解析】【解答】由图知道，定值电阻R0与滑动变阻器、螺线管串联，电压表测量的是R 两端的电压；当将滑动变阻器的滑片P向右滑动时，滑动变阻器R阻值变小，由串联电路电阻的特点可知，则电路中的总电阻变小，电路的电流变大，由串联电路分压特点得电压表示数变小，通电螺线管的磁性增强，由右手螺旋法则判断螺线管的上端为N极，和上面的磁极相互排斥，通电螺线管的磁性增强，排斥力变大，弹簧测力计示数变小。

故答案为：C。

【分析】（1）影响电磁铁磁性强弱的因素有：电流的大小、线圈的匝数、有无铁芯。

线圈的匝数一定，电流越大磁性越强；（2）运用安培定则（用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极）判断通电螺线管的极性；（3）磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。

（4）当变阻器R的滑片缓慢向右移动，滑动变阻器接入电路的电阻变小，根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。

在学习物理的过程中，我们经常会遇到欧姆定律的应用题。

在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。

希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。

练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。

代入已知量，V = 5 × 3 = 15（单位：伏特）。

练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。

代入已知量，R = 220 / 2 = 110（单位：欧姆）。

练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。

代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。

练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。

代入已知量，V = 5 × 10 = 50（单位：伏特）。

练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。

代入已知量，I = 24 / 6 = 4（单位：安培）。

通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。

它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。

只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。

在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。

欧姆定律在串,并联电路中的应用习题(含答案)欧姆定律在串、并联电路中的应用题（含答案）一、单选题（本大题共8小题，共16.0分）1.电工师傅在修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮助他解决这一问题的是（）。

A。

将2Ω的电阻和5Ω的电阻串联B。

将2Ω的电阻和10Ω的电阻并联C。

将10Ω的电阻和40Ω的电阻并联D。

将5Ω的电阻和40Ω的电阻并联2.阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）。

A。

2：1B。

1：2C。

2：9D。

9：23.有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（）。

A。

2欧B。

4欧C。

8欧D。

16欧4.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）。

A。

P1在最右端，P2在最左端B。

P1在最左端，P2在最右端C。

P1在最左端，P2在最左端D。

P1在最右端，P2在最右端5.如图所示，电源电压保持不变，为使电流表的示数略有增加，则应给R（）。

A。

串联一个比R小得多的电阻B。

串联一个比R大得多的电阻C。

并联一个比R小得多的电阻D。

并联一个比R大得多的电阻6.通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。

现将甲和乙并联后接在电压为3V的电源两端。

下列分析正确的是（）。

A。

R甲：R乙=2：1B。

U甲：U乙=2：1C。

I：I=2：1D。

I乙：I甲=2：17.如图所示，关于电路工作情况，下列说法中正确的是（）。

A。

只闭合S1时，两只灯泡是串联的B。

闭合S1、S2，灯泡L1被短路C。

若先闭合S1，再闭合S2，电流表的读数变大D。

若先闭合S1，再闭合S2，电流表读数不变8.把标有“6V6W”的L1和标有“6V3W”的L2两灯串联接在6V的电源上，则（）。

欧姆定律的应用练习题及答案The document was prepared on January 2, 2021第节欧姆定律的应用习题一、填空题1．一段导体的电阻是5Ω,当加在它两端的电压是 V时,通过这段导体的电流是________A.2．在3 min内,通过导体横截面积的电量是450 C,若导体电阻是4Ω,则加在导体两端的电压是________V.3．经验证明,只有不高于________V的电压对人体才是安全的.家庭电路的电压是________V,动力电路的电压是________V.它们都超出了安全电压,所以对人体都是危险的.4．一只电灯上标有“220 V 60W”字样,所标示的220 V是________电压.5．有一根导线,如果在它两端加上12 V电压,通过它的电流是 A,那么它的电阻是________Ω；如果在这根导线两端加15 V电压,通过它的电流是________A,它的电阻是________Ω；如果这根导线两端电压为零,则通过它的电流为________A,它的电阻是________Ω.6．R1和R2两只电阻串联.已知R1∶R2＝5∶1,那么通过它们的电流之比I1∶I2＝________,两只电阻两端各自的电压之比U1∶U2＝________,这两只电阻两端的总电压跟R2两端电压之比U总∶U2＝________.7．R1、R2两只电阻并联,已知R1∶R2＝4∶3,那么它们两端各自的电压之比U1∶U2＝________,通过它们的电流之比I1∶I2＝________.8．如图中的表示数为 A, 的示数为 A,表的示数为6 V,则R1＝Ω,R2＝________Ω.9．如图所示,用伏安法测电阻时电压表的读数是________V,电流表的示数是________,该电阻的阻值是________Ω.二、选择题10．下列说法中错误的是A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的D．电路两端只要有电压就一定有电流11．下列说法中正确的是A．电阻是表示导体对电流阻碍作用大小的物理量,所以电流越大,电阻越小B．导体的电阻只决定于导体的材料、横截面积和温度C．电阻是导体本身的一种性质,与电流和电压的大小无关D．导体的电阻大小与任何外界因素都没有关系12．滑动变阻器使用的说法中,错误的是A．应先观察滑动变阻器上标示的最大阻值和允许通过的最大电流B．滑动变阻器应并联在电路中使用C．在连接线路时,除断开开关外,还要将滑片置于变阻器阻值最大位置D．滑动变阻器连入电路的正确方法有四种13．对欧姆定律公式的理解,以下说法中错误的是A．对某一导体来说,导体中的电流与其两端的电压成正比B．在电压相同的条件下,不同导体中的电流与导体的电阻成反比C．导体中的电流与导体两端的电压、电阻有关D．导体中的电流与导体两端的电压、电阻均无关,因为比值是一个恒量14．电表的使用,下列说法中正确的是A．电流表要并联在电路中,电压表要串联在电路中B．都应让电流从电流表、电压表的正接线柱流入,负接线柱流出C．电流表不能超过量程使用,但电压表可以超过量程使用D．电流表、电压表都绝对不能直接接在电源两极进行测量15．小王同学的“随身听”需要6 V的电压供电才能正常工作,正确的做法是A．用4节干电池串联起来供电B．用4节干电池并联起来供电C．用3节铅蓄电池串联起来供电D．用6节干电池串联起来供电16．如图所示电路,当滑动变阻器的滑片P向a端移动时,灯泡亮度和电流表示数的变化情况是A．灯变亮,表示数增大B．灯变亮,表示数减小C．灯变暗,表示数增大D．灯亮度不变,表示数不变17．一个电阻两端加上30 V电压时,通过它的电流是6 A,现给它两端加上15 V的电压时,它的电阻是A．ΩB．Ω C．5Ω D．Ω18．一个导体接在电路中,如果把通过的电流减小为原来的一半,则导体的电阻和它两端的电压将A．电阻、电压都变为原来的一半B．电阻不变,电压减小为原来的一半C．电阻不变,电压变为原来的二倍D．电阻、电压均保持不变19．如下图中,R1＝60Ω,当开关S断开时电流表示数为I,当开关S闭合时,电流表的示数为4I,则R2的大小是A．120Ω B．60Ω C．40Ω D．20Ω20．如图中,已知R1＝20Ω,把R1、R2并联后接在电源上,已知电路总电阻是12Ω,电流表示数为 A,则电源电压为A．6V B． C．30V D．5V21．如图所示,当滑片P从b到a移动时,电流表读数为原来的4倍,则R2∶R1为A．1∶3B．3∶1C．2∶3D．3∶222．如图所示电源电压不变,在变阻器滑片P向左移动过程中,电流表、电压表的示数变化情况是A．不变, 变小, 变小B．变大, 变大, 不变C．变小, 变大, 变大D．不变, 变大, 不变三、连线题23．下图中给出了电路元件,请在图中用笔连线表示导线,把电路元件连接起来.要求： L1、L2并联,开关能同时控制两盏灯,滑动变阻器滑片移动时两灯的亮度均发生变化；用电流表测量通过L1的电流,电压表测L2的电压.四、实验题24．在验证欧姆定律的实验中,测得数据如下表所示,写出由表格得到的结论.25．某同学写了一篇“伏安法测电阻”的实验报告,仔细阅读该实验报告并回答问题：实验报告伏安法测电阻1实验目的：测量电阻R的电阻值2实验步骤：①根据实验目的,画出实验电路如下图所示②按电路图连接电路,调节滑片P使电路中的电阻最大③接通开关,读出电流表、电压表的示数④根据测得的电压、电流值,算出电阻R的值3实验记录4实验论证：待测电阻R的阻值等于7Ω回答问题：1你认为这份实验报告是否完整若不完整应添上的项目是：①________________；②________________.2从实验步骤看,实验的主要缺陷是________________使结果不够精确.3滑动变阻器在实验中所起的作用是：①________________②________________五、计算题26．电阻R1＝10Ω,R2＝20Ω,将它们串联后接入电源两端.若通过R2的电流为,则R1两端的电压和电源电压各是多少27．一个定值电阻两端加上15 V的电压时,用量程是0～ A的电流表测得通过电阻的电流是 A,如果电阻两端加上21 V电压时,能不能还用这只电流表来测量通过它的电流参考答案：新课标第一网1．；2．10；3．36,220,380；4．额定；5．30,,30,0,30；6．1∶1,5∶1,6∶1；7．1∶1,3∶4；8．10,10；,,20.10．D；11．C；12．B；13．D；14．B；15．A；16．A；17．C；18．B；19．D；20．A；21．B；22．D；23．略；24．①电阻一定时,导体中的电流与导体两端的电压成正比；②电压一定时,导体中的电流与导体的电阻成反比.新课标第一网25．1①实验原理；②实验器材；2未多次测量取平均值；3①保护电路②改变电阻两端电压进行多次测量取平均值26．U1＝2 V,U总＝6 V27．I'＝ A＞ A,故不能直接用此表测通过电阻的电流.新课标第一网。

初三物理欧姆定律试题及答案一、选择题1. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V / RB. I = R / VC. V = I * RD. R = V / I2. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 正比B. 反比C. 不变D. 无关3. 如果一个电阻为10Ω，通过它的电流为0.5A，那么两端的电压是：A. 2VB. 5VC. 10VD. 15V4. 在电路中，如果电压增加一倍，而电阻保持不变，电流将：A. 增加一倍B. 减少一半C. 保持不变D. 减少到原来的1/45. 欧姆定律只适用于：A. 纯电阻电路B. 所有电路C. 只适用于非纯电阻电路D. 只适用于直流电路答案：1. A2. A3. C4. A5. A二、填空题6. 欧姆定律的数学表达式是 _______ 。

7. 当电阻为20Ω，电压为40V时，通过电阻的电流是 _______ A。

8. 电阻是表示导体对电流的阻碍作用大小的物理量，其单位是_______ 。

9. 在串联电路中，总电阻等于各部分电阻之 _______ 。

10. 在并联电路中，总电阻的倒数等于各电阻倒数之 _______ 。

答案：6. I = V / R7. 28. 欧姆（Ω）9. 和10. 和三、简答题11. 解释为什么欧姆定律只适用于纯电阻电路？答：欧姆定律只适用于纯电阻电路，因为在纯电阻电路中，电流与电压之间存在线性关系，即电流的大小与电压成正比，与电阻成反比。

而在非纯电阻电路中，电路中可能存在电感、电容等元件，这些元件会影响电流与电压之间的关系，使得欧姆定律不再适用。

12. 串联电路和并联电路的总电阻有什么特点？答：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2+ ... + Rn。

而在并联电路中，总电阻的倒数等于各电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。

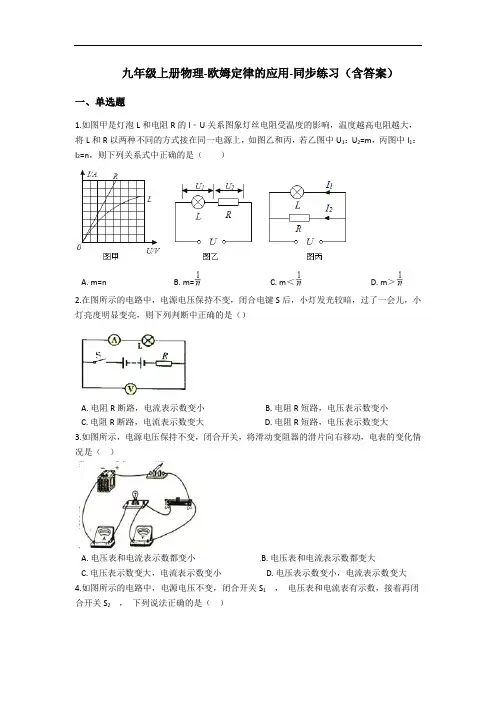

九年级上册物理-欧姆定律的应用-同步练习（含答案）一、单选题1.如图甲是灯泡L和电阻R的I﹣U关系图象灯丝电阻受温度的影响，温度越高电阻越大，将L和R以两种不同的方式接在同一电源上，如图乙和丙，若乙图中U1：U2=m，丙图中I1：I2=n，则下列关系式中正确的是（）A.m=nB.m=C.m＜D.m＞2.在图所示的电路中，电源电压保持不变，闭合电键S后，小灯发光较暗，过了一会儿，小灯亮度明显变亮，则下列判断中正确的是（）A.电阻R断路，电流表示数变小B.电阻R短路，电压表示数变小C.电阻R断路，电流表示数变大D.电阻R短路，电压表示数变大3.如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动，电表的变化情况是（）A.电压表和电流表示数都变小B.电压表和电流表示数都变大C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大4.如图所示的电路中，电源电压不变，闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（）A.电压表示数不变B.电流表示数变小C.电压表和电流表示数的比值不变D.电压表和电流表示数的乘积变小5.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻6.根据欧姆定律，下列说法正确的是（）A.通过导体的电流越大，这段导体的电阻就越小B.导体两端电压越大，这段导体的电阻就越大C.导体的电阻与电压成正比，与电流成反比D.导体两端电压越大，通过这段导体的电流越大7.图甲所示的电路中，电源电压保持不变，R是定值电阻，R t是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示．则下列结论中正确的是（）A.温度升高时，电流表示数减小B.温度降低时，电路消耗的总功率增大C.电流表可以改装成温度计D.电压表可以改装成温度计8.如图所示，电源电压不变，开关S1处于闭合状态，当开关S2闭合时，电流表和电压表的示数变化情况都正确的是（）A.电流表A2示数变大，电压表示数变大B.两电流表示数都变大，电压表示数不变C.电压表示数变大，电流表A2示数变为零D.电压表示数变小，电流表A1示数变大9.如图图象中，能正确表示定值电阻上的电流与两端电压关系的是（）A. B. C. D.二、多选题10.如图为某同学实验时所用电路，电路中电流表量程为0～0.6A，电压表量程为0～3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω．电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中（）A.电流表的最大示数是0.6AB.电压表的最小示数是1VC.滑动变阻器的最小功率是0.5WD.电阻R0的最大功率是0.6W11.如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。

《欧姆定律》练习题一、选择题1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ ）A 、采用序号1与2对比，是研究电阻大小是否与长度有关B 、采用序号1与3对比，是研究电阻大小是否与长度有关C 、采用序号2与4对比，是研究电阻大小是否与材料有关D 、采用序号3与4对比，是研究电阻大小是否与横截面积有关2.如图所示的两个电路中，电源电压相等，闭合开关S ，当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ）A 、L 1和L 2都变亮B 、L 1和L 2都变暗C 、L 1变亮，L 2变暗D 、L 1变暗，L 2不变第2题 第4题3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ，则下列分析正确的是（ ）A.干路电流为3AB.L 1的电阻小于L 2的电阻C.L 1两端的电压小于L 2两端的电压D.并联电路中各支路电流一定不同4.在如图所示的电路中，电源电压为4.5V 且保持不变.闭合开关S 后，电压表的示数是3V ，则（ ）A 、小灯泡两端的电压为3VB 、小灯泡两端的电压为1.5VC 、向右移动滑片P ，电流表压数变小D 、向右移动滑片P ，电流表示数变大第5题 第6题5.如图电路，电源电压保持不变，R 0为定值电阻.闭合开关S ，当滑动变阻器的滑片P 在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ ）A.6伏B.7.5伏C.9伏D.15伏6.在图中的电路中，电源电压保持不变.闭合开关S 后，小灯发光较暗.过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是 ( )A. 电阻R 断路，电流表示数变小B. 电阻R 短路，电压表示数变小C. 电阻R 断路，电流表示数变大D. 电阻R 短路，电压表示数变大7.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.通过导体A 的电流与其两端的电压成正比B.导体A 的电阻大于导体B 的电阻C.当在导体B 的两端加上1V 的电压时，通过导体B 的电流为0.1AD.将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A第7题第8题第9题8.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( )A.0～2ΩB.0～8ΩC.2Ω～8ΩD.8Ω～10Ω9.如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮.对此有下列几种猜想，其中可能的是（）① L2灯丝断了，灯座未短路②灯泡L2的电阻太小③灯泡L2两端电压较大④通过灯泡L1、L2电流不等⑤灯泡L2的灯座被短路A.①B.①③C.③④D.②⑤10.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数二、填空题11.若导体两端电压为6V时，通过它的电流强度是0.1 A，则该导体的电阻大小为________Ω；若该导体两端电压为3V，则通过它的电流强度为________A；若两端电压为零，则该导体的电阻为________Ω.12.如右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，电流表的示数为_________A，R1的阻值为_________Ω.13.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R 是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值，压力表示数（选填“变大”、“变小”或“不变”）14.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V的电路上，需要给它________联一个_______Ω的电阻.15.两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_________Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为___________A.第13题第15题第16题16.如图所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为Ω；当S1、S3断开，S2闭合时，电压表示数为4V.则R2的电阻值为Ω；如果电路中只闭合S3，电压表示数是V.17.现有两个电阻分为为10Ω和15Ω，把它们接入一电路中，电源电压为6V，则流过源的最大电流为________A，最小电流为_________A.三、实验与探究题（本共3题，每空3分，共30分）18.在探究“电流跟电压、电阻关系”的过程中，某同学按图所示的电路图连接实物后，该同学做如下步骤：步骤1：保持定值电阻R的阻值不变，闭合开关S后，使R两端的电压成倍数变化，如2V、4V、6V，分别读出并记录对应于不同电压下的电流表示数，比较每次电流表的示数是否成整数倍的变化.步骤2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等.（1）“步骤1”的设计目的是为了探究；（2）当某同学在按“步骤2”做时，选一个“5Ω”的电阻，测得电流表示数为0.2A，当换“10Ω”来做时，发现电流表的示数不是0.1A，（不考虑温度对电阻的影响），你认为电流表的读数将会是（填“大于”、“小于”）0.1A，滑片应该向移动（选填“左”、“右”），此时，手和眼睛的分工是.（3）如果在闭合开关S后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原因是：.19.如图所示，是一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属片是杠杆的一端.从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度.（1）当油箱向外输油时，油量表的示数将.（2）若图中电源电压为24V，电流表的量程为0-0.6A，滑动变阻器的最大值为80Ω，为了保证电流表不超量程，保护电阻R/的最小阻值应是__Ω.20.在“伏安法测电阻”的实验课中，老师提供了以下器材：几节干电池、3个已知阻值的电阻R L(5欧、8欧、12欧)、1只最大阻值为10欧的滑动变阻器、被测电阻，2个开关，电压表和电流表各1只、导线若干.实验前老师启发同学们，为了使测定的电阻值更精确，采用多次测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx的四个方案(如下图)，每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验.依据实验方案回答：（1）实验中测得下表所示数据，该方案是小组的；（2）为达到多次测量电流和电压值的目的，乙小组在实验中操作时需要更换；（3）上述四个实验方案最佳的是小组.四、计算题21.现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其(1)根据表中数据，判断元件R0可能是由上述哪类材料制成的，并简要说明理由.(2)把元件R.接人如图所示的电路中，闭合开关后，电流表读数为1.8A.已知电路中的电源电压为3V，此时定值电阻R的电阻为多大?22.如图所示，电源电压6V不变，滑动变阻器R1的最大阻值是20 ，当S断开，把滑片P滑至b端时，电流表读数是0.2A；当S闭合，把滑片P滑至a端时，灯L恰能正常发光，电流表读数是1A，求R2和灯泡L的阻值.欧姆定律习题答案一、选择题1.A2.D3.A4.B5.B6.D7.B8.C9.D 10.B二、填空题11.60 0.05 60 12.0.1 40 13.变大变大14.串60 15.5 0.6 16.12 24 617.1 0.24三、实验与探究题18.（1）研究导体中的电流与导体两端电压的关系（2）大于右手移动滑动变阻器的滑片，眼睛观察电压表的示数（3）滑动变阻器的滑片位于最左端，相当于导线（或电阻R接线柱松动等）19.（1）减小（2）4020.（1）甲（2）电池的节数（3）丙四、计算题21.（1）半导体因为当电压变大时，导体的温度升高，导体的电阻在逐渐减小（2）1Ω.22.当S断开，把滑片P滑至b端时，R2与R1串联，I1=I2=0.2A R1=20ΩU1=I1R1=0.2A×20Ω=4VU2=U-U1=6V-4V=2VR2=U2/I2=2V/0.2A =10Ω当S闭合，把滑片P滑至a端时，R2与L并联，U L=U2’=6VI2’=U2’/R2=6V/10Ω=0.6AI L=I-I2’=0.4AR L=U L/I L=15Ω。

中考物理《欧姆定律及其应用》专项练习题(附答案)一、单选题1．A、B两个用电器分别接入图甲的电路中，经测量，用电器A、B的I与U关系如图乙所示，则从图乙中获得信息不正确的是（）A．用电器的电阻R A＝10ΩB．B用电器的电阻R B随电压的增大而增大C．A用电器的电阻R A随电压的增大而增大D．A，B用电器的电阻在U＝3V时相等2．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（）A．U AB＞U BC，I AB＜I BC B．U AB＜U BC，I AB=I BCC．U AB＞U BC，I AB＝I BC D．U AB＝U BC，I AB＜I BC3．如图所示的电路中，电源电压恒为6V，R1、R2为定值电阻，R1=10Ω．甲、乙均为电压表时，闭合S1、S2，两电压表示数之比为U甲：U乙=1：3．甲、乙均为电流表时，仅闭合S1，甲、乙电流表示数I甲、I乙分别为（）A．1.8A，1.2A B．1.8A，0.6A C．0.9A，0.6A D．0.9A，0.3A4．如图所示，闭合开关S后，将滑动变阻器的滑片P向右移动的过程中，下列关于电路中两只电表的示数变化情况分析正确的是（）A．电流表示数增大、电压表示数减小B．电流表示数减小、电压表示数增大C．电流表和电压表示数都增大D．电流表和电压表示数都减小5．物理研究中常用图象来表示两个量（x，y）的关系，以使研究的问题变得直观明了．下列两个物理量之间的关系符合如图所示的是（）A．物质的密度与质量的关系B．物体受到的重力与质量的关系C．匀速直线运动物体的速度与时间的关系D．定值电阻的阻值与其两端电压的关系6．在图所示的电路中，电源电压保持不变。

闭合电键S，两只电流表的指针偏离零刻度线的角度恰好相同，则电流表A1与A2的示数之比和电流表A2所用量程分别为（）A．1∶1；可能为0.6安B．1∶1；一定为3安C．1∶5；可能为0.6安D．1∶5；一定为3安7．如图是小灯泡L“3V 0.3A”和电阻R中电流随电压变化的图象．由图象可知下列说法正确的是（）A．电阻R的阻值为10ΩB．小灯泡L正常发光时的阻值为10ΩC．若将它们串联，通过R的电流为0.15A，则此时电源电压为4.5VD．若将该小灯泡接在电压为2V的电源上，则此时灯的实际功率为0.4W8．如图所示，闭合开关S，当滑动变阻器的滑片P向右滑动时，电流表、电压表的示数将（）A．电流表、电压表的示数都变B．两表示数都不变C．两表示数都变小D．电流表示数变小，电压表示数变大9．如图所示的是用电压表和电流表测电阻的一种连接方法，R x为待测电阻，如果考虑电表内阻对测量结果的影响，则（）A．电压表示数大于R x两端的实际电压，电流表示数大于通过R x的实际电流B．电压表示数大于R x两端的实际电压，电流表示数等于通过R x的实际电流C．电压表示数等于R x两端的实际电压，电流表示数大于通过R x的实际电流D．电压表示数等于R x两端的实际电压，电流表示数等于通过R x的实际电流10．如图所示是科技创新小组的同学们自己发明的电子握力器的内部结构.电源电压不变，滑动变阻器b端固定在绝缘底座上，手柄A与变阻器滑片固定在一起，同步运动，握力为零时，滑片处于a端.L 是一个电阻不变的指示灯.使用时，先闭合开关S.再用手握住手柄，A 柄向下运动压缩弹簧，握力就显示在力量计表盘上.下列有关握力计的法中正确的是（）A．力量计是由电压表改装而成B．握力越大，电路中电流越小C．灯泡L在电路中没有作用，可以拆除D．握力计实际上是利用手柄受到的握力来改变弹簧的长度，从而改变R接入电路的阻值的11．如图所示的电路中电源的电压不变，闭合开关S后，向左移动滑动变阻器R的滑片，则电压表和电流表示数的变化情况是（）A．电压表的示数变大，电流表的示数变小B．电压表的示数变小，电流表的示数变大C．电压表的示数不变，电流表的示数变小D．电压表的示数不变，电流表的示数变大12．如图电路中，R为定值电阻。

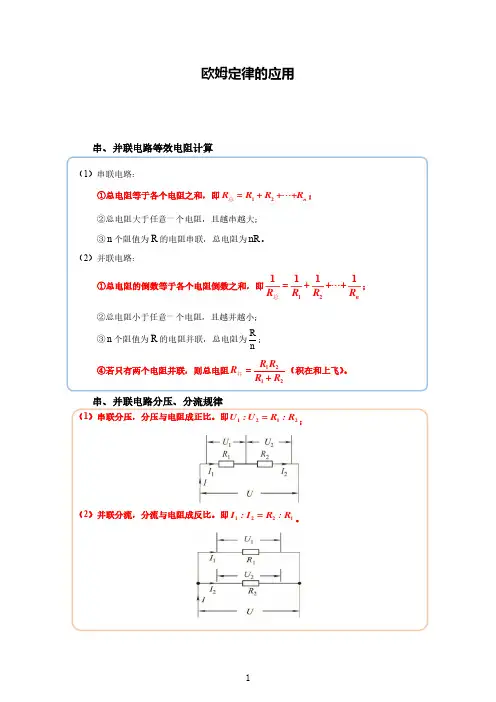

欧姆定律的应用串、并联电路等效电阻计算 （1）串联电路：①总电阻等于各个电阻之和，即R =R +R ++R n 总···12； ②总电阻大于任意一个电阻，且越串越大； ③n 个阻值为R 的电阻串联，总电阻为nR 。

（2）并联电路：①总电阻的倒数等于各个电阻倒数之和，即R R R R =+++n总 (1111)12； ②总电阻小于任意一个电阻，且越并越小； ③n 个阻值为R 的电阻并联，总电阻为nR ； ④若只有两个电阻并联，则总电阻R +R R =R R 并1212（积在和上飞）。

串、并联电路分压、分流规律（1）串联分压，分压与电阻成正比。

即U :U =R :R 1212；（2）并联分流，分流与电阻成反比。

即I :I =R :R 1221。

1．把一根电阻为Ω16的粗细均匀的电阻丝围成一个正方形，并以如图所示的方式接入电路，则该正方形接入电路的阻值为（ ）A. Ω3B. Ω20C. Ω8D. Ω42．几个导体串联起来，相当于增加了导体的________，串联后的总电阻比任何一个导体的电阻都要______（填“大”或“小”）；把导体并联起来，相当于增加了导体的 ，并联后的总电阻比任何一个支路上导体的电阻都要 （填“大”或“小”）。

3．如图所示电路，电源电压不变，R 1＝5Ω，R 2＝15Ω，闭合开关S 后，两电压表都有示数，则电压表V l 、V 2的示数之比是（ ）A ．1：2B ．3：1C ．4：1D ．1：44．如图所示的电路中，电源电压U 保持不变，电流表A 1示数与电流表A 2示数之比为 5：3，若R l ＝9Ω，则R 2应为 Ω。

5．在图所示的电路中，电源电压保持不变。

若电键S 从断开到闭合，电压表V 两次示数之比为3:5，则电键断开时R 1、R 2两端的电压之比为( )A ．2:3B ．3:2C ．3:5D ．5:36．如图所示，灯泡L 1、L 2的电阻分别为Ω10、Ω20。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

第十六章《欧姆定律》17.8欧姆定律实际应用计算专题训练一、计算题（）现公认的酒驾标准为酒精气体浓度2．图甲为超声波加湿器，图乙为其内部湿度监测装置的简化电路图。

已知电源电压为电阻R的阻值随湿度变化的关系如图丙所示。

求：（1）当空气中的湿度为90%时，湿敏电阻R的阻值；（2）电压表的示数为9V时，电流表的示数；（3）电流表的示数为0.2A时，空气中大约的湿度。

3．河南省驻马店市上蔡县一户村民向媒体反映，因自己70亩麦田靠近空气质量监测站怕影响环保数据，被禁用收割机，只能用手割麦．空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图．已知电源电压电阻R0的阻值为100Ω，气敏电阻阻值R与A的关系为R＝空气质量指数A0〜5051〜100101〜150151〜200时对应的空气质量指数A＝400，则更换后的定值电．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图甲所示。

其中，电源两端电压是热敏电阻，其电阻随环境温度变化的关系如5．小巴设计了一个简易体重计，电路如图甲所示。

电源电压系如图乙所示。

电流表量程为0～0.6A ，改装后用于显示被测人体重，踏板重力不计。

求：（1）当没有人测量时，电流表示数为多少A ？（2）当被测人体重为300N 时，R 0两端的电压为多少V ？（3）在电路安全的情况下，能测量的最大质量为多少kg 6．探究实验小组的同学设计了一个呼吸式酒精检测的模拟装置，其电路原理如图。

电源电压保持不变，定值电阻精气体浓度的变化关系图线如图，酒精气体浓度对应的酒驾等级如下表。

酒精气体浓度U 4V P P20P <8．“道路千万条，安全第一条；行车不规范，亲人两行泪．工作电路原理图，电源电压U = 6V ；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示．气体中酒精含量大于0 且小于80mg/100mL 为酒驾，达到或者超过80mg/100mL滑片）对测试仪进行调零，此时电压表示数为U1 = 5V ，调零后求：（1）当电压表示数为U1 = 5V 时，求电流表的示数；（2）当电压表示数为U1 = 5V 时，求R2接入电路中的阻值；I'（3）某次检测中，电流表示数= 0.2A ，请通过计算，判断此驾驶员属于酒驾还是醉驾．9．随着社会的发展和科技的进步，电路元件在各行得到广泛的应用，其中热敏电阻就是其中之一的改变而改变．图甲是用热敏电阻R t测量环境温度的电路，0.6A"字样．R t为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变(1)将此电路放入温度为20℃的环境中，闭合开关=100,此时电流表的读数为0.02A ，求电源电压；(2)若环境温度为40℃时，要保证整个电路元件的安全，求滑动变阻器的变化范围(3)此电路能测量的最高环境温度为多少?10．下图为某新型轿车测定油箱内油面高度的电路原理图．其中电源电压恒为量指示表（实质是一只电流表，油量的变化通过电流的变化同步显示出来）系如下表．（g 取 10N/kg ）（（2）若电流表的量程为 0-0.6A ，该油箱加满油时，电流表指针恰好指示最大刻度，求油箱的容积？（（3）为了应对能源危机和环境污染，世界各国纷纷研制用其他能源取代燃油的新型汽车，如果你是汽车设计师，你准备研制用何种能源作为动力的汽车？简要说明理由．11．随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。

九年级物理上册《欧姆定律的应用》练习题(附带答案)一、单选题1．将阻值不同的电阻R1、R2按甲图所示电路连接，闭合开关S后，电流表示数为0.4A；保持电源电压不变，再将电阻R1、R2按乙图所示电路进行改接，闭合开关S后，关于电流表的示数，下列说法中正确的是（）A．一定大于1.6A B．一定小于0.4AC．一定大于0.4A，但小于0.8A D．一定大于0.8A，但小于1.6A2．如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（）A．5:4B．3:5C．4:5D．4:13．图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。

当雾霾浓度增大时，下列说法正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小4．关于电学知识，下列法正确的（）A．B．C．D．5．在如图所示的电路中，当滑动变阻器的滑片移动时，关于灯泡亮度变化和电压表示数变化情况说法正确的是（）A．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数不变B．当开关S、S1闭合，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大C．当只闭合开关S，滑动变阻器滑片向右移动时灯泡变亮、电压表示数变大D．当只闭合开关S，滑动变阻器滑片向右移动时灯泡亮度、电压表示数均不变6．如图所示电路，电源电压保持不变。

当开关S1、S3闭合，S2断开时，电路的功率为15W；若此时把开关S2也闭合时，电路的功率增加了50W，电流表A1、A2的示数之比是3︰2。

则下列说法不正确的是（）A ．电阻R 1与R 2阻值之比为2︰3B ．电阻R 1与R 3的电功率之比为1︰2C ．电路中的开关都闭合与只闭合S 3时，电流表A 两次的示数之比为39︰4D ．开关都闭合时电流表A 1、A 3的示数之比是3︰57．如图所示，将滑动变阻器R 1与定值电阻R 2接入电源电压不变的电路中，闭合开关S ，各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V 1、V 2示数的变化量分别为∆U 1、∆U 2，下列说法正确的是（ ）A ．V 1示数变大，V 2示数变小B ．V 1示数变大，∆U 1>∆U 2C ．V 1示数变小，V 2示数和电流表示数之比变小D ．V 1示数变大，V 2示数和电流表示数之比变小8．如图所示的电路中电源电压恒定，闭合开关S ，电流表A 示数为I ，电压表V 1示数为1U ，电压表V 2示数为2U ；将滑动变阻器R 的滑片向右移动少许，电流表A 示数为I '，电压表V 1示数为1U '，电压表V 2示数为2U '，则（ ）A ． I I '>B ． 22U U '>C ．1212U U U U I I '-->'D ．1212U U U U I I'--<' 9．小明和小亮同学如图甲所示的电路，测定某一环境的温度变化，电源电压恒为16V 不变，定值电阻R 0=100Ω，电流表的量程0-100mA ，半导体电阻R 的阻值随温度变化的关系图像如图乙所示，下列说法正确的是A ．当环境温度升高时，电流表的示数减小B ．当环境温度降低时，电压表的示数减小C ．当电流表的示数为0.04A 时，当时的环境温度是20℃D ．当环境温度为100℃时，定值电阻R 0的电功率是0.64W10．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向左移动时，下列说法正确的是（ ）A ．电流表A 1示数变小，电压表V 示数变小B ．电流表A 2示数变大，电压表V 示数变大C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值增大二、填空题11．如图所示电路中，三个电表A 、B 、C 连接正确，开关闭合后，两个灯泡M 、N 均正常发光，但A 、B 、C 是电压表还是电流表未知，只知道读数依次为1.5、1.2、2.4（单位是“V”或“A”）。

中考物理欧姆定律在串并联电路中的应用练习题（含答案）一、串联电路1、如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R1两端的电压；（2）R2的阻值2、如图所示，电源电压恒为12V，电阻R2为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R2两端的电压；（2）R1的阻值3、如图所示，电源电压恒为12V，电阻R1为10Ω，电阻R2为20Ω，当开关S闭合后，求：（1）电路中的电流；（2）电压表的示数二、并联电路1、如图所示，电源电压为6V，定值电阻R1＝20Ω，定值电阻R2＝1OΩ，闭合开关S，求电流表A1的示数；电流表A2的示数2、如图所示，定值电阻R1＝20Ω。

闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求定值电阻R2的阻值。

3、如图所示，定值电阻R2＝10Ω。

闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求定值电阻R1的阻值。

4、如图所示，电源电压恒定，R1＝20Ω，闭合开关S，断开开关S1，电流表示数是0.3A．当闭合S、S1时，发现电流表示数变化了0.6A，求：（1）电源电压；（2）R2的阻值是多少？三、动态电路计算问题(开关通断引起的动态电路)1、如图所示的电路，电源电压保持不变，闭合开关S1、S2，电压表示数为3V，电流表示数为0.3A，断开S2后，电压表示数为2V。

求：(1)R1阻值(2)R2阻值(3)电源电压2、如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．则电源电压等于V；当开关S1、S2都闭合时，S3断开，电流表的示数A。

3、如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开，S2闭合，电流表示数为0.3A，求：(1)R1阻值(2)R2阻值(3)电源电压4、如图所示电路中，电阻R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A。

中考物理《欧姆定律》专项练习题(附带答案)一、单选题1．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V2．如图是汽车油量表的原理图，它能自动测定汽车油箱内的油量多少。

R是滑动变阻器，油量表相当于电流表，从油量表指针所指的刻度，就可以知道油箱内油量。

R0为定值电阻。

当汽车行驶时，电路中的变化情况正确的（）A．电流表示数变大B．电流表示数变小C．电路中的电阻变小D．电流表示数和电路中的电阻都不变3．下列对欧姆定律公式I= U R的理解中，不正确的是（）A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比B．在相同电压的条件下，不同导体中的电流跟的电阻成反比C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关4．如图所示，电源电压恒为5V，电压表的量程为“ 0∼3V”，电流表的量程为“ 0∼0.6A”，滑动变阻器的规格为“20Ω 1A”，灯泡标有“3V 1.8W”字样。

闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是0～20ΩB．电流表示数的变化范围是0.1～0.6AC．电压表示数的变化范围是1V～3VD．灯泡的最小功率是1W5．下列关于欧姆定律（I= UR）说法正确的是（）A．由I= U R可知，当导体电阻R一定时，导体两端电压U跟电流I成正比B．由I= U R可知，当导体两端电压U一定时，导体的电阻R跟电流I成反比C．由I= U R变形可得R= U I，说明导体的电阻跟其两端电压成正比，跟通过它的电流成反比D．由I= U R变形可得R= U I，说明导体的电阻R在数值上等于U跟I的比值，但由于电阻时导体本身的属性，其大小跟U、I无关6．如图所示，R0为定值电阻，闭合开关后，当滑片P在某两点之间滑动时，电流表的示数变化范围是1～2A，电压表的示数变化范围是3～6V，小明通过推算，得出四个结论，其中错误的是（）A．定值电阻R0的阻值为3ΩB．变阻器连入电路的电阻变化范围为1.5～6ΩC．实验中R0两端的电压变化范围为2～4VD．电路消耗的总功率的变化范围为9～18W7．如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15V B．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3W D．滑动变阻器的最大阻值为9Ω8．如题1图所示是电阻甲和乙的I-U图像，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=10ΩC．如题2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如题3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A9．已知甲、乙两灯的额定电压均为6V，如图是甲、乙两灯电流随其两端电压变化的曲线．现将两灯串联后接在某一电源两端，要使其中一个灯泡正常发光．并保证电路安全，则电路的工作电流和电源电压最大分别是()A．0.5A 9 V B．1.5 A 12 VC．1.5 A 8 V D．0.5 A 8 V10．小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）A．通过传感器的电流逐渐减小B．传感器两端的电压逐渐增大C．传感器的电阻逐渐减小D．传感器的电阻逐渐增大11．在图的电路中，电源电压保持不变，电键S由断开到闭合，关于电压表V1与电压表V2示数的变化情况判断正确的是（）A．V1 表的示数变大，V2表的示数变大B．V1表的示数变小，V2表的示数变大C．V1 表的示数变小，V2 表的示数变小D．V1表的示数变大，V2 表的示数变小12．如图所示电路中，电源电压不变，闭合开关S1、S2，两灯都发光。

初三物理欧姆定律试题答案及解析1.在如图所示的电路中，电源电压保持不变，电阻的阻值为20Ω。

闭合开关S，电流表的示数为0.3A，电流表的示数为0.2A。

求：⑴电源电压U；⑵电阻的阻值。

（4分）【答案】（1）6V （2）30Ω【解析】（1）读题知；由并联电路两端总电压与各支路两端电压相等得电源电压：（2）由电路图可见电阻与电阻并联，所以【考点】并联电路电压规律，欧姆定律，2.小明同学用如图所示的电路测定小灯泡的功率。

电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A。

滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。

若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法中正确的是（）A．滑动变阻器的电阻允许调节的范围是2.5～20ΩB．电流表示数的变化范围是0.18～0.6AC．灯泡的最小功率是0.81WD．该电路的最大功率是2.25W【答案】D【解析】滑片向右移动时，滑动变阻器接入电路的电阻减小，电流表和电压表的示数都增大，如果考虑电流表的安全，电路中的最大电流是0.6A，小灯泡的额定电流为，所以电路中允许通过的最大电流为0.5A，此时电路中的总电阻为：，小灯泡灯丝电阻为，滑动变阻器接入电路的阻值为，这时小灯泡正常发光，电压表的示数为2.5V，所以电压表也不会被烧坏，综上所述，滑动变阻器允许接入电路的最大阻值为，A错；由对选项A的分析可知，电路中的最大电流为0.5A，B错；当滑动变阻器全部接入电路时，电路中电流最小，为，灯泡消耗的电功率最小，，C错；电路的最大功率为【考点】电功率欧姆定律3.如图所示的电路中，电源两端电压为U且保持不变，定值电阻R1与R3的阻值不随温度变化。

闭合开关S，将滑动变阻器的滑片P分别置于a点和b点，电压表V1、V2和 V3示数变化量的绝对值分别为ΔU1、ΔU2和ΔU3，电阻R1、R2、R3电功率变化量的绝对值分别为ΔP1、ΔP2和ΔP3，滑动变阻器的滑片P在a、b两点时电流表的示数分别为Ia 和Ib。

人教版九年级物理全一册《第十七章欧姆定律》单元练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．针对欧姆定律公式I =U R，下列理解中正确的是（ ） A ．该公式适用于任何电路B ．利用该公式的变形式R =U I，可以测量出导体的电阻 C ．导体的电阻随导体两端的电压增大而增大D ．导体的电阻与电压和电流都有关系2．如图所示，电源电压为3V 保持不变，闭合开关S ，电压表示数为2V ，下列说法正确的是（ ）A ．若开关S 断开，电压表示数为0B ．闭合开关S ，电压表测2L 两端电压C ．闭合开关S ，1L 和2L 组成并联电路D ．1L 和2L 阻值之比为2∶13．粗细相同的两根镍铬合金电阻线，长度关系是L 1＞L 2，串联接入电路后，流过它们的电流分别为I 1、I 2；.两端电压分别为U 1、U 2。

则下列关系正确的是A ．I 1=I 2，U 1＞U 2B ．I 1=I 2，U 1＜U 2C ．I 1＞I 2，U 1＜U 2,D ．I 1＜I 2，U 1＞U 24．用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

图是检测植物叶片含水量的电路，电源电压不变。

将湿敏电阻R 附着在叶片上，当叶片含水量升高时（ ）A ．电流表示数增大B ．电压表示数减小C ．电路总电阻减小D ．电流表和电压表的示数均增大5．在图所示的电路中，电源电压保持不变．闭合电键S ，电路正常工作，一段时间后，电灯L 熄灭，已知电路中只有一处故障，且只发生在灯L 或电阻R 上，则下列判断中错误的是（ ）A ．如果只有一个电表的示数变大，这个电表一定是电压表B ．如果只有一个电表的示数变大，一定是电阻R 短路C ．如果电压表、电流表示数均变大，一定是电灯L 短路D ．如果电压表、电流表示数均变小，一定是电灯L 断路6．在如图所示的电路中，电源电压不变，闭合开关S 后，滑动变阻器的滑片P 从中点向b 端移动的过程中（假设灯丝电阻不变），下列说法正确的是（ ）A ．电流表示数减小B ．小灯泡的亮度变暗C ．电压表示数不变D ．电压表和电流表示数的比值变小7．两电阻1R 、2R 的I -U 图像如图所示，若将电阻1R 、2R 串联后接入电路，结合图像的中信息分析可知（ ）A ．15R =Ω 210R =ΩB ．通过1R 的电流小于通过2R 的电流C ．1R 两端的电压低于2R 两端的电压D ．若电源两端电压为3V ，则1R 两端的电压为2V8．如图所示的电路中，当开关S 闭合，甲、乙两表都是电压表时，两电压表的示数之比为U 甲∶U 乙＝4∶3，当开关S 断开，甲、乙两表都换为电流表时，则两电流表的示数之比I 甲∶I 乙为（ ）A．2∶1B．3∶1C．1∶4D．1∶39．如图是电阻甲和乙的I﹣U图像，小明对图图像信息做出的判断，正确的是（）A．当甲两端电压为0.5V时，通过它的电流为2.5AB．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2VC．电阻乙是定值电阻D．将甲和乙并联，若电压为2.5V，则它们的干路电流为0.5A10．如图所示，电源电压恒定，闭合开关S，当滑片P向右滑动时，下列说法错误的是（）A．电流表A示数变小，电压表V1示数变小B．电流表A示数变小，电压表V2示数变大C．电压表V1和电压表V2示数之和不变D．电压表V1示数与电流表A示数的比值不变二、填空题11．一只标有“8V 4W”小灯泡，现将该小灯泡接在12V的电源上，为使其正常发光，应串联一个Ω的电阻。

九上物理练习册欧姆定律答案欧姆定律是电学中的基本定律之一，它描述了电流、电压和电阻之间的关系。

根据欧姆定律，电流（I）与电压（V）成正比，与电阻（R）成反比，即 V = IR。

以下是九年级上册物理练习册中关于欧姆定律的一些习题及答案。

# 习题一：计算电流1. 已知电阻 R = 100 欧姆，电压 V = 12 伏特，求通过电阻的电流I。

2. 已知电阻 R = 200 欧姆，电压 V = 5 伏特，求通过电阻的电流 I。

# 习题二：计算电阻1. 已知电流 I = 0.5 安培，电压 V = 10 伏特，求电阻 R。

2. 已知电流 I = 2 安培，电压 V = 6 伏特，求电阻 R。

# 习题三：计算电压1. 已知电阻 R = 150 欧姆，电流 I = 0.3 安培，求电压 V。

2. 已知电阻 R = 300 欧姆，电流 I = 0.5 安培，求电压 V。

# 习题四：电路分析1. 一个串联电路中有两个电阻，R1 = 120 欧姆，R2 = 80 欧姆，总电压 V = 24 伏特。

求通过每个电阻的电流 I1 和 I2。

2. 一个并联电路中有两个电阻，R1 = 150 欧姆，R2 = 300 欧姆，总电流 I = 0.8 安培。

求通过每个电阻的电流 I1 和 I2。

# 习题五：功率计算1. 已知电阻 R = 50 欧姆，电压 V = 20 伏特，求电阻消耗的功率 P。

2. 已知电阻 R = 75 欧姆，电流 I = 0.2 安培，求电阻消耗的功率P。

# 答案：# 习题一：1. I = V / R = 12V / 100Ω = 0.12A2. I = V / R = 5V / 200Ω = 0.025A# 习题二：1. R = V / I = 10V / 0.5A = 20Ω2. R = V / I = 6V / 2A = 3Ω# 习题三：1. V = I * R = 0.3A * 150Ω = 45V2. V = I * R = 0.5A * 300Ω = 150V# 习题四：1. 串联电路中电流相同，I1 = I2 = I = V / (R1 + R2) = 24V / (120Ω + 80Ω) = 0.12A2. 并联电路中电压相同，I1 = I * R2 / (R1 + R2) = 0.8A * 300Ω / (150Ω+ 300Ω) = 0.6AI2 = I - I1 = 0.8A - 0.6A = 0.2A# 习题五：1. P = V * I = V^2 / R = (20V)^2 / 50Ω = 80W2. P = V * I = I^2 * R = (0.2A)^2 * 75Ω = 3W结束语：通过这些练习，同学们可以更好地理解和应用欧姆定律，提高解决电学问题的能力。
