【精选结构设计知识】圈梁及结构柱设置要求规范墙长大于5米时，墙顶与梁（板）宜有钢筋拉接，当顶部拉结施工有困难时，可在砌体填补墙中设置结构柱，间距＜＝５米；当墙长大于层高２倍时，宜设结构柱；墙高明过４米时，半高或门洞上皮宜设置与柱连结且沿墙长贯穿的混凝土现浇带．此外，在砌体结构规范中还有以下几种状况需设结构柱：１，墙体转角；２，砌体丁字接关处；３，通窗或许连窗的双侧；圈梁一、圈梁的设置外墙和内纵墙的设置：屋盖处及每层楼盖处均设。
内纵墙的设置：地震裂度为6、7度地域，屋盖及楼盖处设置，屋盖处间距不该大于7m，楼盖处间距不该大于15m，结构柱对应部位；8度地域，屋盖及楼盖处，屋盖处沿全部横墙，且间距不该大于7m，楼盖处间距不该大于7m，结构柱对应部位；9度地域，屋盖及每层楼盖处，各层全部横墙。
空阔的单层房子的设置：砖砌体房子，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增添圈梁数目；砌块机料石砌体房子，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增添圈梁数目；对有吊车或较大震动设施的单层工业房子，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增添设置数目。
对建筑在脆弱地基或不平均地基上的多层房子，应在基础和顶层各设置一道圈梁，其余各层可隔层或每层设置。
多层房子基础处设置圈梁一道。
二、圈梁的结构圈梁应连续设置在墙的同一水平面上，并尽可能的形成关闭圈，当圈梁被门窗洞口截断时，应在洞口上部增设同样截面的附带圈梁，附带圈梁与截面圈梁的搭接长度不该小于其垂直间距的二倍，且不得小于1米。
纵横墙交接处的圈梁应有靠谱的连结，刚弹性和弹性方案房子，圈梁应与屋架、大梁等构件靠谱连结。
圈梁的宽度易与墙厚同样，当墙厚大于等于240mm时，圈梁的宽度不易小于2/3墙厚；圈梁高度应为砌体厚度的倍数，其实不小于120mm；设置在脆弱粘性土、液化土、新近填土或严重不平均土质上的基础内的圈梁，其截面高度不该小于180mm。

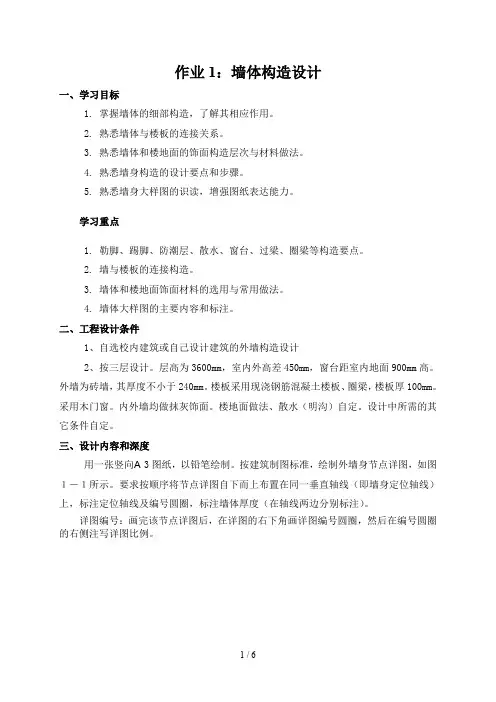

作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。
2. 熟悉墙体与楼板的连接关系。
3. 熟悉墙体和楼地面的饰面构造层次与材料做法。
4. 熟悉墙身构造的设计要点和步骤。
5. 熟悉墙身大样图的识读，增强图纸表达能力。

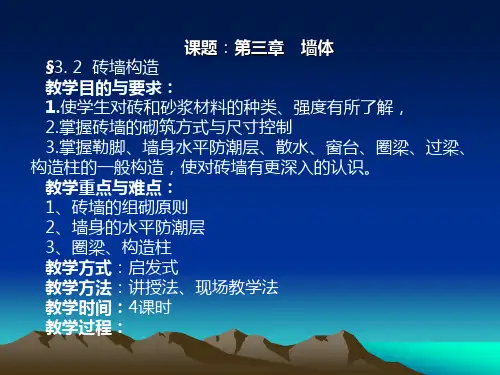

学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。
2. 墙与楼板的连接构造。
3. 墙体和楼地面饰面材料的选用与常用做法。
4. 墙体大样图的主要内容和标注。
二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。
层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。
外墙为砖墙，其厚度不小于240mm。
楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。
采用木门窗。
内外墙均做抹灰饰面。
楼地面做法、散水（明沟）自定。
设计中所需的其它条件自定。
三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。
按建筑制图标准，绘制外墙身节点详图，如图１－１所示。
要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。
详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。
图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。
（1）用引出线注明勒脚做法，标明勒脚高度。
（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
（3）表示出防潮层的位置，注明做法。
（4）用多层构造引出线注明地坪层的各层做法。
（5）标注室内外地面标高。
2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。
（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

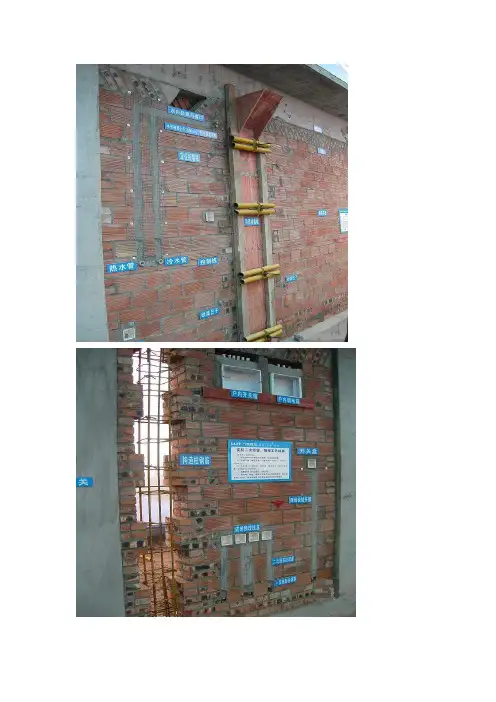

构造柱及圈梁的设置要求墙长大于5米时，墙顶与梁（板）宜有钢筋拉接当顶部拉结施工有困难时，可在砌体填充墙中设置构造柱，间距＜＝５米）；当墙长大于层高２倍时，宜设构造柱；墙高超过４米时，半高或门洞上皮宜设置与柱连接且沿墙长贯通的混凝土现浇带．另外，在砌体构造规范中还有以下几种情况需设构造柱：１，墙体转角；２，砌体丁字接关处；３，通窗或者连窗的两侧；1 圈梁圈梁是沿建筑物外墙四周及部分或全部内墙设置的水平、连续、封闭的梁。
1.1圈梁的作用1.1.1增强砌体房屋整体刚度，承受墙体中由于地基不均匀沉降等因素引起的弯曲应力，在一定程度上防止和减轻墙体裂缝的出现，防止纵墙外闪倒塌。
1.1.2提高建筑物的整体性，圈梁和构造柱连接形成纵向和横向构造框架，加强纵、横墙的联系，限制墙体尤其是外纵墙山墙在平面外的变形，提高砌体结构的抗压和抗剪强度，抵抗震动荷载和传递水平荷载。
1.1.3起水平箍的作用，可减小墙、柱的压屈长度，提高墙、柱的稳定性，增强建筑物的水平刚度。
1.1.4通过与构造柱的配合，提高墙、柱的抗震能力和承载力。
1.1.5在温差较大地区防止墙体开裂。
1.2圈梁的设置1.2.1外墙和内纵墙的设置：屋盖处及每层楼盖处均设。
1.2.2内纵墙的设置：地震裂度为6、7度地区，屋盖及楼盖处设置，屋盖处间距不应大于7m，楼盖处间距不应大于15m，构造柱对应部位；8度地区，屋盖及楼盖处，屋盖处沿所有横墙，且间距不应大于7m，楼盖处间距不应大于7m，构造柱对应部位；9度地区，屋盖及每层楼盖处，各层所有横墙。
1.2.3空旷的单层房屋的设置：砖砌体房屋，檐口标高为5~8m时，应在檐口标高处设置圈梁一道，檐口标高大于8m时应增加圈梁数量；砌块机料石砌体房屋，檐口标高为4~5m时，应在檐口标高处设置圈梁一道，檐口标高大于5m时，应增加圈梁数量；对有吊车或较大震动设备的单层工业房屋，除在檐口和窗顶标高处设置现浇钢筋混凝土圈梁外，尚应增加设置数量。
一些专业名词解释：散水、泛水、伸缩缝、沉降缝、防震缝、施工缝、勒脚、踢脚线、女儿墙散水:指房屋周围保护墙基，分散雨水远离墙脚的保护层，一般宽度在800mm左右。
有砖铺散水、现浇细石混凝土和混凝土散水等几种。
这样容易使地基更容易沉降，简单来说不做散水那今后房子的墙壁更容易有裂缝。
从墙根往外一般有半米的水泥地.房子周围或看看随便一栋楼周围自墙根向外一米左右是不是一个水泥结构的地面.那就是散水.很多建筑物都有顾名思义“散水”上边向下掉水它可以向外散水建筑物四周，围绕着建筑物的那一圈室外地坪的,散水的做法很多，不一定是水泥做的.“散水”是设在外墙四周的倾斜护坡，坡度一般为3%—5％，宽度一般为0.6米-1米，其目的是迅速将地表水排离，避免勒脚和下部砌体受水。
散水的构造：1．60厚C15混凝土撒1：1水泥砂子,压实赶光2.150厚3：7灰土垫层,超出散水外缘500mm。
3。
素土夯实向外坡6%按从上到下的顺序．"踢脚线”、“踢脚板”是墙面贴近地板的部分有一圈大约5～10cm高的裙板，目的是人走到墙边时防止鞋子踢脏白墙,另外摆放家具是也可以防止家具贴墙过近毁坏墙面；“内墙裙"是指室内墙裙，墙裙的作用与护墙板、踢脚板类似,只不过是高度一般是1～2米左右至地面的部分。
泛水泛水：fàn shuǐ1.古水名。
故道在今河南省中牟县南。
久湮。
2.古水名。
故道在今山东省曹县北，从古济水分出,东北流至定陶县北。
注入古菏泽。
久湮。
泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理,说白了就是用防水材料把墙角包住。
和散水不同其构造要点及做法为：（1）降屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。
（2)在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材。
