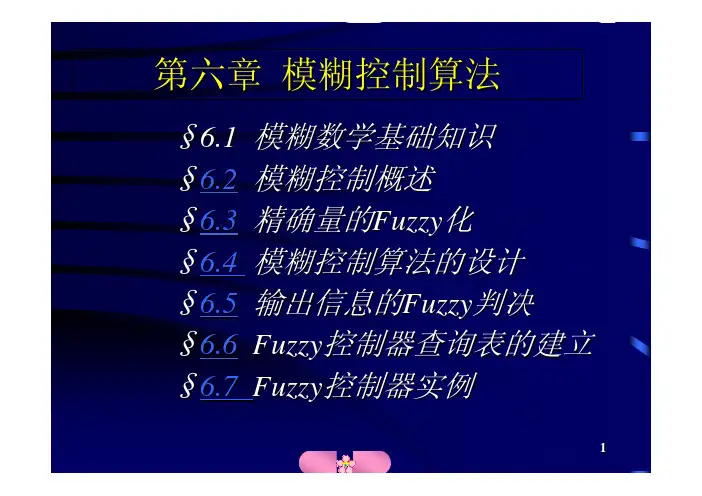

第六章 模糊控制算法§6.1 §6.2 §6.3 §6.4 §6.5 §6.6 §6.7 模糊数学基础知识 模糊控制概述 精确量的Fuzzy化 模糊控制算法的设计 输出信息的Fuzzy判决 Fuzzy控制器查询表的建立 Fuzzy控制器实例1§6.1 模糊数学基础知识6.1.1 普通集合及其运算规则 6.1.2 Fuzzy集合 6.1.3 Fuzzy关系矩阵的运算26.1.1 普通集合及其运算规则：1.基本概念：UAB①论域：指在考虑一个具体问题时，先将议题局限在 一定范围内，这个范围称为论域，常用U表示； ②元素： 指论域中的每个对象，常用小写字母 a、b、c表示； ③ 集合：指对于一个给定论域，其中具有某种相同 属性的、确定的、可以彼此区别的元素的 全体，常用A、B、C、X、Y、Z等表示。
例：论域为U = { 1,2,3,4,5,6 } 偶数集合A = { 2,4,6 }，奇数集合B = { 1,3,5 }32.普通集合的表示法：① 列举法（枚举法）：当集合的元素数目有限时，可将其中的元素一 一列出，并用大括号括起，以表示集合。
例：论域为U = { 1,2,3,4,5,6 }，则用列举法表示 偶数集合A = { 2,4,6 }，奇数集合B = { 1,3,5 }② 描述法（定义法）：当集合的元素数目无限时，可通过元素的定义来 描述 , 即A={x | p(x)}, 其中x为集合A的元素(x∈A)， p(x)是x应满足的条件。
例：A = {x | 25 ≤ x ≤ 50 } ，U ＝{ x |x≥ 0的实数 }4③ 特征函数法：由于元素a与集合A的关系只能有a∈A和a∈A 两种情况，故集合A可以通过函数 1， a∈A CA(a)= 来表示。
0， a∈A CA(a)称为集合A的特征函数，它只能取0，1两个值。
模糊自适应PID 控制的Matlab 仿真设计研究姓名：陈明学号：201208070103班级：智能1201一、 模糊控制思想、PID 控制理论简介：在工业生产过程中，许多被控对象受负荷变化或干扰因素很多基于模糊自适应控制理论, 设计了一种模糊自适应PID 控制器, 具体介绍了这种PID 控制器的控制特点及参数设计规则, 实现PID 控制器的在线自整定和自调整。
通过matlab 软件进行实例,仿真表明, , 提高控制系统实时性和抗干扰能力,易于实现．便于工程应用。
1.1 模糊控制的思想：应用模糊数学的基本理论和方法, 控制规则的条件、操作用模糊集来表示、并把这些模糊控制规则以及有关信息, 诸如PID 控制参数等作为知识存入计算机知识库, 然后计算机根据控制系统的实际情况(系统的输入, 输出) , 运用模糊推理。
1.2 PID 算法：u(t)=k p * e(t)+k i * ∫e(t)t 0dt +k d *de(t)dt= k p *e(t)+ k i *∑e i (t) + k d * e c (t)其中, u (t) 为控制器输出量, e(t) 为误差信号, e c (t)为误差变化率, k p , k i , k d 分别为比例系数、积分系数、微分数。
然而，课本中，为了简化实验难度，只是考虑了kp ，ki 参数的整定。
1.3 模糊PID 控制器的原理图：二、基于Matlab的模糊控制逻辑模块的设计关于模糊逻辑的设计，主要有隶属函数的编辑，参数的选型，模糊规则导入，生成三维图等观察。
2.1 模糊函数的编辑器的设定：打开matlab后，在命令窗口输入“fuzzy”，回车即可出现模糊函数编辑器，基本设置等。
基于课本的实验要求，我选的是二输入（e, e c）二输出（k p ,k i）。
需要注意的是，在命名输入输出函数的时候，下标字母需要借助下划线的编辑，即e_c 能够显示为e c。
2.2四个隶属函数的N, Z, P 函数设定：在隶属函数的设定中，N 选用的是基于trimf（三角形隶属函数） , Z是基于zmf（Z型隶属函数），P是基于smf（S型隶属函数）。
