全站仪测坐标步骤ppt

使用全站仪进行地理坐标测量的具体步骤引言：在现代地理测量中，全站仪起着重要的作用。

它通过精确测量和记录各个地理点的空间坐标，为地球科学、建筑工程和地质勘探等领域提供了不可或缺的数据。

全站仪的使用已经成为地理测量的基本工具之一。

本文将介绍使用全站仪进行地理坐标测量的具体步骤，以及应注意的一些细节和技巧。

第一节：准备工作和仪器设置在进行地理坐标测量之前，我们首先需要进行准备工作和仪器设置。

准备工作包括确定测量目标，了解测量区域的地形和地貌特征，并确保设备的正常使用。

仪器设置主要包括在使用前校准全站仪、调整仪器参数和进行辅助测量等操作。

在仪器设置阶段，我们需要确保全站仪的水平仪和垂直仪的读数准确，并进行校准以保证测量的精度。

第二节：选取测量点和测量方式选取合适的测量点是地理坐标测量的关键步骤之一。

在选择测量点时，应考虑目标点的地理位置、地形特征和测量难度等因素。

通常情况下，我们选择具备代表性的地理要素作为测量目标，如山顶、道路交叉口等。

测量方式包括单点测量和连续测量两种。

单点测量适用于目标点位置稳定且不需要连续观测的情况，而连续测量则适用于需要测量目标点运动状态或连续变化的情况。

第三节：仪器安装和数据采集在进行测量时，我们需要将全站仪安装在合适的位置。

安装时应考虑仪器的稳定性和视野范围。

安装后，我们需要使用全站仪进行数据采集。

数据采集主要包括定位测量、方位角测量和垂直角测量。

在进行数据采集时，应确保测量点的标志清晰可见，并准确记录测量数据。

此外，还应注意避免外部干扰，如遮挡物和光线干扰等。

第四节：数据处理和误差分析数据处理是地理坐标测量的重要环节。

在数据处理过程中，我们需要对采集到的数据进行校正和处理，计算出目标点的地理坐标。

误差分析也是不可忽视的一部分。

在进行误差分析时，我们需要考虑仪器误差、环境因素和人为因素等对测量结果的影响，并采取适当的措施进行纠正和补偿。

结论：地理坐标测量是一项复杂而关键的工作。

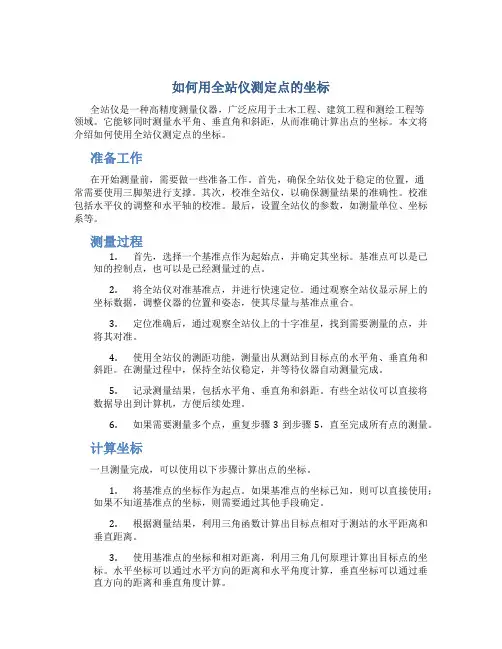

如何用全站仪测定点的坐标全站仪是一种高精度测量仪器，广泛应用于土木工程、建筑工程和测绘工程等领域。

它能够同时测量水平角、垂直角和斜距，从而准确计算出点的坐标。

本文将介绍如何使用全站仪测定点的坐标。

准备工作在开始测量前，需要做一些准备工作。

首先，确保全站仪处于稳定的位置，通常需要使用三脚架进行支撑。

其次，校准全站仪，以确保测量结果的准确性。

校准包括水平仪的调整和水平轴的校准。

最后，设置全站仪的参数，如测量单位、坐标系等。

测量过程1.首先，选择一个基准点作为起始点，并确定其坐标。

基准点可以是已知的控制点，也可以是已经测量过的点。

2.将全站仪对准基准点，并进行快速定位。

通过观察全站仪显示屏上的坐标数据，调整仪器的位置和姿态，使其尽量与基准点重合。

3.定位准确后，通过观察全站仪上的十字准星，找到需要测量的点，并将其对准。

4.使用全站仪的测距功能，测量出从测站到目标点的水平角、垂直角和斜距。

在测量过程中，保持全站仪稳定，并等待仪器自动测量完成。

5.记录测量结果，包括水平角、垂直角和斜距。

有些全站仪可以直接将数据导出到计算机，方便后续处理。

6.如果需要测量多个点，重复步骤3到步骤5，直至完成所有点的测量。

计算坐标一旦测量完成，可以使用以下步骤计算出点的坐标。

1.将基准点的坐标作为起点。

如果基准点的坐标已知，则可以直接使用；如果不知道基准点的坐标，则需要通过其他手段确定。

2.根据测量结果，利用三角函数计算出目标点相对于测站的水平距离和垂直距离。

3.使用基准点的坐标和相对距离，利用三角几何原理计算出目标点的坐标。

水平坐标可以通过水平方向的距离和水平角度计算，垂直坐标可以通过垂直方向的距离和垂直角度计算。

4.重复步骤2和步骤3，计算出其他点的坐标。

注意事项在使用全站仪进行测量时，需要注意以下事项。

1.确保全站仪的稳定性，避免测量过程中的移动或震动，以免影响测量结果的准确性。

2.在测量前，检查全站仪的状态和参数设置，确保仪器正常工作，并满足测量要求。

全站仪测量坐标的操作步骤1. 前言全站仪是一种用于测量空间点坐标的仪器，广泛应用于建筑、土木工程等领域。

它的精度高、操作简便，能够提供准确的坐标数据，为工程测量提供了重要的技术支持。

本文将介绍全站仪测量坐标的具体操作步骤。

2. 准备工作在进行全站仪测量之前，需要进行以下准备工作： - 确定测量目标和区域：根据实际需要确定要测量的目标和区域，例如建筑物的某一部分或者地形地貌的某一特定点。

- 确定基准点：选择一个稳定的基准点作为参考点，全站仪将以该点为基准进行测量。

- 设置全站仪：打开全站仪电源，进行初始化设置，包括选择坐标系统、设置测量精度等。

3. 设置测站点在开始测量之前，需要设置测站点。

具体操作步骤如下： 1. 将全站仪放置在测站点上，调整仪器水平。

通过调整仪器脚部的高度或使用仪器自带的调平功能，使全站仪水平放置。

2. 使用全站仪的目标搜索功能，找到参考点。

3. 使用全站仪的定位功能，将参考点设为测站点。

在测站点上设置一块控制点，作为测量的起点。

4. 进行测量设置完成测站点后，即可开始测量坐标。

具体操作步骤如下： 1. 通过全站仪的目标搜索功能，对目标进行搜索。

将目标对准全站仪视野中的准星，并锁定目标。

2. 按下触发按钮，测量目标的坐标。

可以通过全站仪上的显示屏查看测量结果。

3. 移动全站仪到下一个目标点，重复以上测量步骤。

4. 如果需要多个测站点的测量，则回到第3步，在新的测站点上进行测量。

5. 数据处理测量完成后，还需要进行数据处理，以得到最终的测量结果。

具体操作步骤如下： 1. 导出测量数据：将全站仪上的测量数据导出到计算机或移动存储设备中。

2. 数据编辑：使用专业的测量软件对导出的数据进行编辑和处理。

可以根据需要进行数据的筛选、清理和修正。

3. 坐标计算：根据测量数据进行坐标计算，得到目标点的空间坐标。

4. 绘制图纸：根据测量结果绘制图纸，显示目标点的位置和坐标。

6. 结论全站仪测量坐标的操作步骤包括准备工作、设置测站点、进行测量和数据处理。

全站仪坐标测量方法步骤全站仪是一种高精度的测量仪器，广泛应用于工程测量、地形测绘、建筑施工等领域。

掌握全站仪坐标测量的方法步骤对于获取准确的测量数据至关重要。

下面将详细介绍全站仪坐标测量的方法步骤。

一、前期准备1、仪器准备检查全站仪的电量是否充足，确保能够完成整个测量工作。

对全站仪进行校准，包括水平校准和垂直校准，以保证测量精度。

2、已知点数据收集获取测量区域内至少两个已知控制点的坐标，包括 X 坐标、Y 坐标和高程 Z 坐标。

记录已知点的编号和位置信息，以便在测量过程中能够准确找到。

3、现场踏勘到达测量现场，观察地形和环境，确定测量的范围和路线。

选择合适的测量点位置，要求视野开阔、通视良好，便于观测和操作全站仪。

二、仪器架设与设置1、仪器架设将全站仪安装在三脚架上，确保三脚架稳固，仪器安装牢固。

通过调整三脚架的腿长和脚螺旋，使全站仪大致水平。

2、对中打开激光对中器，通过移动三脚架的位置，使激光点对准已知控制点的中心。

3、整平旋转全站仪的脚螺旋，使仪器的水准气泡居中，实现精确整平。

4、仪器设置打开全站仪电源，进入测量模式。

设置测量单位、精度、温度和气压等参数，以适应测量环境。

输入已知控制点的坐标数据。

三、后视定向1、瞄准后视点转动全站仪的望远镜，瞄准后视已知控制点。

2、测量后视点坐标按下测量按钮，获取后视点的坐标数据。

3、定向比较测量得到的后视点坐标与已知坐标，计算出方位角差值。

通过调整全站仪的方位角，使测量得到的方位角与已知方位角一致，完成后视定向。

四、测量目标点坐标1、瞄准目标点转动全站仪的望远镜，瞄准需要测量坐标的目标点。

2、测量目标点坐标按下测量按钮，全站仪将自动测量目标点的水平角、垂直角和距离等数据。

根据测量数据和已知点的坐标，计算出目标点的坐标。

3、记录数据将测量得到的目标点坐标数据记录下来，可以使用纸质记录表格或电子设备进行记录。

五、检查与复测1、检查测量数据在测量过程中，定期检查测量数据的准确性和合理性。

全站仪测量坐标点操作方法简介全站仪是一种用于进行测量和定位的精密仪器。

它通过测量角度和距离来确定物体的位置和坐标。

本文将介绍全站仪测量坐标点的操作方法，包括准备工作、测量步骤和数据处理。

准备工作在进行全站仪测量之前，需要做一些准备工作，以确保准确性和有效性。

1.准备全站仪：确保全站仪的电量充足，并校准仪器以保证测量的准确性。

2.设置基准点：选择一个稳定的基准点作为参考点，全站仪的坐标将以此点为基准进行测量。

3.设置测站：选择一个适合的测站位置，并使用三角架稳固地安装全站仪。

测量步骤进行全站仪测量坐标点的步骤如下：1.定位测站：在设置好的测站位置上，将全站仪放置在三角架上，并调整水平仪使其水平。

2.定位目标点：使用全站仪的望远镜来定位要测量的目标点。

通过调整全站仪的水平和垂直角度，将目标点对准准直线上的十字线。

3.观测角度：使用全站仪的角度观测功能，测量目标点与基准点之间的水平角度和垂直角度。

4.测量距离：使用全站仪的距离测量功能，测量目标点与测站之间的距离。

可以使用红外线、激光等技术来测量距离。

5.记录数据：将观测的角度和距离数据记录下来。

可以使用全站仪自带的数据记录功能或者外部设备进行记录。

6.移动测站：如果需要测量多个目标点，将全站仪移动到下一个测站位置上，并重复以上步骤。

数据处理在完成测量后，需要对获得的数据进行处理，以得到最终的坐标点。

1.角度计算：根据观测的水平角度和垂直角度，使用三角函数计算出目标点与基准点之间的水平方向和垂直方向的角度。

2.距离计算：根据观测的距离和角度，使用三角函数计算出目标点与测站之间的水平距离和垂直距离。

3.坐标计算：将水平方向的角度和距离、垂直方向的角度和距离组合起来，使用三角函数计算出目标点的坐标。

4.数据检查：对计算得到的坐标进行检查，确保数据的准确性和合理性。

5.数据输出：将最终的坐标点保存或输出，可以使用文本文件、表格或者其他格式进行存储和使用。

总结全站仪是一种精密的测量工具，通过测量角度和距离可以确定物体的位置和坐标。

全站仪测量坐标的步骤全站仪是一种常用的测量仪器，广泛应用于工程测量、建筑设计、土木工程等领域。

它可以高精度地测量三维坐标，实现工程测量的自动化和高效性。

本文将介绍全站仪测量坐标的步骤，帮助读者了解如何正确操作全站仪进行坐标测量。

步骤一：准备工作在进行全站仪测量之前，首先需要进行准备工作。

这包括检查全站仪的状态和性能，确保其正常工作。

同时，需要设置好测量区域的基准点，以确定坐标系的参考。

还需要设置好全站仪的水平仪和垂直仪，使其保持水平和垂直状态。

步骤二：测量目标的点在准备好之后，可以开始进行坐标测量。

首先，需要选择测量目标的点。

这些点可以是需要测量的建筑物角点、地面标志点或其他特定目标。

在选择点的时候，需要考虑其方便测量的位置和能够提供准确坐标的特性。

步骤三：安装测量杆选择好测量目标的点后，需要安装测量杆。

测量杆是一个固定在目标点上的支撑物，用于定位全站仪。

在安装测量杆时，需要确保其稳定性和垂直性。

可以使用水平仪和垂直仪进行检查和调整，以保证测量的准确性。

步骤四：对目标点进行测量安装好测量杆后，可以开始对目标点进行测量。

这时，需要使用全站仪的测距功能，测量目标点和全站仪之间的距离。

同时，还需要使用全站仪的角度测量功能，测量目标点和全站仪之间的水平角度和垂直角度。

通过测量这些数据，可以得到目标点相对全站仪的坐标。

步骤五：记录和计算数据在对目标点进行测量之后，需要将测量得到的数据进行记录。

全站仪通常可以将测量数据以文本或文件的形式保存在内部存储器或外部设备中。

可以使用电脑或其他数据处理工具，对测量数据进行导入和计算，以得到目标点的准确坐标。

步骤六：测量其他点完成对目标点的测量后，还可以测量其他点以获得更多的坐标数据。

在测量其他点时，可以根据需要选择合适的点，并重复步骤四和步骤五的操作。

通过多次测量，可以得到更全面和准确的坐标数据。

步骤七：数据处理和分析当完成对所有目标点的测量后，可以进行数据处理和分析。

全站仪如何测坐标点全站仪是一种地质测量仪器，用于测量地面上的点的坐标，广泛应用于建筑、土木工程、矿山勘探等领域。

通过使用全站仪，我们可以实现高精度的测量，并获得准确的坐标信息。

下面将介绍全站仪如何测量坐标点的步骤和注意事项。

步骤一：设置与校准在进行测量之前，首先需要设置全站仪并进行校准。

设置全站仪时，需要确保它的水平平稳放置在固定的三脚架上。

然后，使用全站仪自带的调平装置将全站仪准确调平。

通过调整仪器的三条腿，使气泡在中间的刻度线上保持平衡。

接下来，进行全站仪的校准。

校准过程可以分为水平角校准和垂直角校准两个步骤。

水平角校准是为了确保仪器能够准确测量水平方向上的角度。

垂直角校准是为了确保仪器能够准确测量垂直方向上的角度。

步骤二：建立基准点在测量坐标点之前，需要先建立一个基准点。

基准点是一个已知坐标的点，可以作为后续测量的参考点。

基准点的坐标可以通过GPS或其他测量方法事先确定。

步骤三：测量目标点在第二步建立好基准点后，可以开始测量目标点的坐标了。

以下是具体步骤：1.使用全站仪的测距功能，将目标点视线准确对准。

2.通过观察全站仪上的显示屏或通过联机电脑查看测量结果。

全站仪会显示目标点与基准点之间的水平角度、垂直角度和斜距。

3.根据测量结果计算出目标点的坐标。

坐标计算可以根据不同的测量要求进行，通常使用的是三角测量法。

注意事项在使用全站仪测量坐标点时，需要注意以下事项：1.保持全站仪的稳定性。

在测量过程中，全站仪需要保持稳定且不受外部干扰影响，以获得准确的测量结果。

2.避免测量误差。

在测量过程中，应尽量减小人为误差。

比如，保持仪器与目标点之间的距离合适，避免仪器与目标点之间有遮挡物等。

3.注意观察环境因素。

在测量时，还需注意观察周围环境的变化，比如风力、温度等因素可能会对测量结果产生影响。

综上所述，使用全站仪测量坐标点需要进行仪器的设置与校准，建立基准点，以及准确测量目标点的步骤。

通过遵循正确的测量操作步骤和注意事项，可以获得高精度且可靠的坐标测量结果，为建筑、土木工程等领域的设计与施工提供准确数据支持。

全站仪如何测量坐标点全站仪是一种用于测量地面坐标的精密仪器，广泛应用于建筑、测绘、工程等领域。

通过使用全站仪，我们可以准确快速地测量各种地面坐标点，为项目的规划和设计提供重要参考数据。

本文将介绍全站仪如何测量坐标点的步骤和注意事项。

步骤一：设置全站仪在进行测量之前，我们首先需要设置全站仪。

将全站仪放置在一个稳定的三脚架上，并确保其水平。

使用调节螺母和水平调节器进行细微的调整，使仪器完全水平。

同时，对仪器进行标定，确保其准确度和测量精度。

步骤二：选择测量模式全站仪一般提供多种不同的测量模式，包括快速测量模式、精确测量模式等。

根据实际需求选择适合的测量模式。

在选择测量模式之前，还需要设置测量单位，如度、度分秒、米等。

步骤三：选定参照点在开始测量之前，我们需要选定一个参照点作为测量的起点。

这个参照点可以是一个已知的固定点，如建筑物的一个角点或者地面上的一个独立标记点。

将全站仪对准这个参照点，并使用调焦器确保视野清晰。

步骤四：目标点的观测现在我们可以开始测量目标点的坐标了。

将全站仪对准目标点，并使用调焦器调整视野，确保目标点清晰可见。

在观测前，要确保使用遥控器或触摸屏幕对目标点进行锁定。

步骤五：测量坐标点为了测量目标点的坐标，我们需要通过观测和记录一些关键数据。

全站仪会提供视线方向和水平角度等数据。

使用全站仪提供的各种操作按钮和控制选项来记录和存储这些数据。

通过观测两个或更多的参考点，可以使用三角测量法或其他测量方法计算目标点的坐标。

在计算过程中，需要考虑高度差、天线高度等因素，以确保测量结果的准确性。

步骤六：验证测量结果一旦完成测量，我们需要对测量结果进行验证。

这可以通过重新测量一些参考点来实现，或者利用其他测量工具对同一目标点进行测量。

将测量结果与参考数据进行比较，如果结果相符，则可以确认测量结果的准确性。

注意事项在使用全站仪进行坐标测量时，有一些注意事项需要遵守：•在室外测量时，注意天气条件，避免风、雨等因素对测量结果的影响。

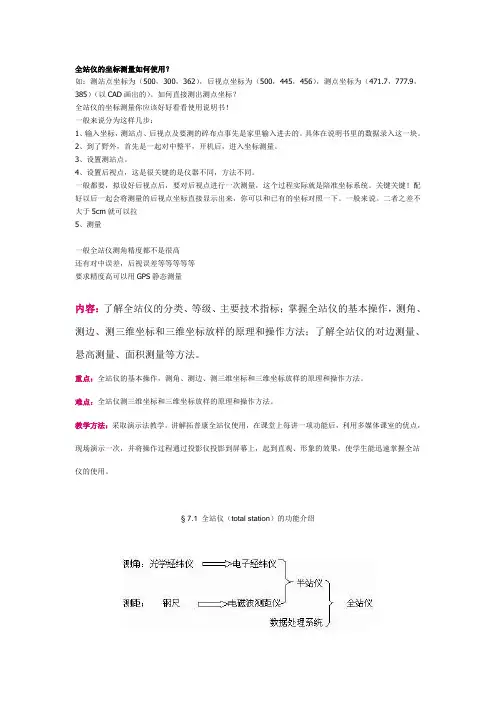

全站仪的坐标测量如何使用？如：测站点坐标为（500，300，362），后视点坐标为（500，445，456），测点坐标为（471.7，777.9，385）（以CAD画出的）。

如何直接测出测点坐标？全站仪的坐标测量你应该好好看看使用说明书！一般来说分为这样几步：1、输入坐标，测站点、后视点及要测的碎布点事先是家里输入进去的。

具体在说明书里的数据录入这一块。

2、到了野外，首先是一起对中整平，开机后，进入坐标测量。

3、设置测站点。

4、设置后视点，这是很关键的是仪器不同，方法不同。

一般都要，拟设好后视点后，要对后视点进行一次测量，这个过程实际就是陪准坐标系统。

关键关键！配好以后一起会将测量的后视点坐标直接显示出来，你可以和已有的坐标对照一下。

一般来说。

二者之差不大于5cm就可以拉5、测量一般全站仪测角精度都不是很高还有对中误差，后视误差等等等等等要求精度高可以用GPS静态测量内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。

重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。

难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。

教学方法：采取演示法教学。

讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点，现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。

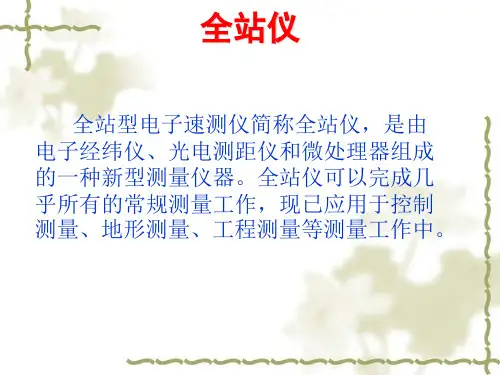

§ 7.1 全站仪（total station）的功能介绍随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。

这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。

全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。

全站仪测量坐标步骤全站仪作为一种高精度测量仪器，广泛应用于测量和勘测领域。

下面是全站仪测量坐标的步骤：1.确定基准点：首先需要确定一个基准点作为测量的起点，可以选择已知的控制点或者使用已建立的三角测量网。

2.安装全站仪：将全站仪安装在一个合适的测量点上，并确保它的水平位置是准确的，通常会使用水平仪来调整。

3.决定坐标系：确定需要建立的坐标系，可以选择平面坐标系或者三维坐标系，根据实际需要进行选择。

4.定向：通过调整全站仪的望远镜和水平轴，使其指向基准点，并进行仪器的定向校准。

5.观测目标点：通过无反射棱镜、小棱镜或者反光贴片等目标点进行观测，可以在目标点上使用交叉测量法或者边际测量法来提高精度。

6.观测目标点的水平角：使用全站仪测量目标点的水平角，旋转仪器水平轴使望远镜朝向目标点，并读取水平角度。

7.观测目标点的垂直角：调整望远镜的俯仰角度，使其指向目标点，并读取垂直角度。

8.观测目标点的斜距：通过测量仪器到目标点的斜距，可以使用全站仪的测距功能或者实测来得到。

9.计算坐标：根据观测得到的水平角、垂直角和斜距，可以使用三角函数或者坐标计算程序来计算目标点的坐标。

10.打点标记：将每个目标点的坐标标记在地面上，可以使用临时标记杆或者涂鸦来进行标记。

11.检查精度：对测量的数据进行精度检查，可以比较不同观测点之间的相对位置，或者与已知点的坐标进行比较。

12.数据处理：将测量得到的数据进行后续处理，可以使用专业的测量软件进行数据处理和分析，生成测量报告或者绘制图形。

需要注意的是，在进行全站仪测量时，应注意仪器的使用和维护，如定期校准仪器、检查望远镜和仪器的完好性等。

此外，对于特殊地形或复杂环境下的测量，可能需要采取相应的测量技术和方法来提高测量精度和准确性。

全站仪测量坐标步骤
仪器对中整平,开机进入主菜单,进入放样程序：
一：站点在点上：然后开始建站,先输入站点坐标,然后根据提示输入后视点坐标,把仪器对准后视点,然后按测距,测好后站就建好了,这时候要反侧下后视点,看测量出的后视点坐标和你输入的坐标差多少,如在允许范围内,就可以进行下一步放样,如不在,那么需要找出原因,原因来自三个方面：仪器问题、人问题、点坐标问题.在解决好后可以进入下一步饭放样了, 根据仪器提示,输入放样点坐标,输入后一般仪器会显示角度距离.这表示你输入的数据仪器,算出要放样的点和站点的关系,不用管它,然后按极差按钮或下一步之类的按键,会进入到一个水平角,会不断变换的界面,把仪器转到水平角数据显示为“度〞“分〞“秒〞附近,然后用水平微动把仪器调到“度〞“分〞“秒〞这表示要放样的点在这条线上.在仪器前方,另一人棱镜对准仪器, 测量一下,会显示比方-30m或30m表示你所要放的点要前进或后退30m不同于正负号,表示前进或后退不同,持棱镜人就根据操作仪器人的提示前进或后退.在测量数据位正负10公分的时候就可以打桩了,然后在桩上钉钉,继续定位,这点就好了.
二：仪器架在未知点上,那就是在操作第一种情况前加上前方交会程序就行了,仪器进入前方交会程序后,先输入点A坐标,然后测A点测距, 后输入B点坐标,然后照准B点测距,然后计算可以算出站点坐标,算出站点坐标后就又回到上面第一种情况,继续根据“一〞的提示操作就行.
全转仪测量坐标不管哪种情况请注意一点：
长边必须限制短边,即站点与后视点的距离要大于站点与放样点的距离.。
