全站仪坐标放样方法全站仪是一种用于进行测量和放样的高精度仪器,它主要用于工程测量和建筑施工中。
全站仪的坐标放样方法是一种重要的测绘技术,它可以帮助工程师和施工人员准确地确定和标记地面上的特定位置。
在进行全站仪坐标放样之前,首先需要确定一个基准点。
基准点应该是一个固定且容易识别的地点,例如建筑物的角点或其他固定结构。
全站仪的放样测量将以基准点为起点,后续的测量将根据该起点进行。
在进行放样测量时,全站仪需要被正确设置和校准。
这包括调整仪器的水平、垂直和平面方向,以确保测量的准确性。
在准备好仪器之后,可以开始实际的坐标放样工作。
全站仪的坐标放样方法往往涉及到测量和记录水平角、垂直角和斜距,并根据这些数据计算目标点的坐标。
测量时,需要保持仪器稳定,并在目标点上通过视线准确地对准。
可以使用全站仪的观测功能来测量和记录所需的数据。
一种常用的全站仪坐标放样方法是使用三角测量原理。
首先,在已知的基准点设置一个测量棒,并记录其坐标。
然后,在目标点设置另一个测量棒,并测量其水平角、垂直角和斜距。
最后,通过计算和处理这些数据,可以确定目标点的准确坐标。
在进行全站仪坐标放样时,需要注意一些因素以确保测量的准确性。
例如,需要注意避免测量时的振动和抖动,以免影响结果的精度。
此外,还应考虑天气和环境条件对测量的影响,如大风、雨水或能见度不好等。
总之,全站仪坐标放样方法是一种用于确定地面上特定位置的测绘技术。
通过正确设置和校准全站仪,并使用三角测量原理,可以进行准确的坐标测量和放样工作。
这种方法在工程测量和建筑施工中具有重要的应用价值,可以提高工作效率和准确度。
开机
→放样→→
→→
一下→→
确定→→
→
→→→
一下→
→
确定→→
是→
→→→一下→→确定→
0°00
没有误差),此时放样点即可定位。
如需测任意点坐标时,按两下→显示
→坐标→→
2012108
全站仪坐标放样
表示现时仪器到棱镜的实际距离,“SO.H”表示此时棱镜与放样点的距离。
数前若有“-”负号,表示镜子应再远离仪器;“+”正号表示棱镜应靠近仪器。
当DHA为零(方向没有误差),SO.H为零(距离
输入后视点X坐标输入后视点Y坐标
转动仪器精确瞄准后视点
两下(放样)输入放样点X坐标
输入站点X坐标输入测站点Y坐标
临时电话求助:88265156,139********
即可测出该点坐标输入放样点Y坐标转动仪器把--DHA后面的角度值变为
即定出放样点所在的方向。
让扶棱镜的人把棱镜架在此方向上并测距离,显示屏上“H”。
全站仪坐标放样注意事项
1. 嘿,一定要检查全站仪的设置啊!就像你出门得先确认带没带钥匙一样,要是全站仪的设置错了,那后面的工作不就全乱套啦!比如上次我和小李一起干活,就差点因为这个出大错呢!
2. 注意棱镜常数要设置对呀!这可不是能随便乱来的,不然就像跑步比赛你跑错了赛道,能到达正确终点吗?我记得有一回就是因为这个常量没设置对,浪费了好多时间重新来过。
3. 测站点坐标可千万不能弄错哟!这就好比你要去一个地方,地址都搞错了,还能找对地方吗?上次我们组的小王就是因为这个弄错了,被领导狠狠批了一顿!
4. 放样的时候角度得看准喽!就像射箭得瞄准靶子一样,稍有偏差那可就谬之千里啦!那次我自己放的时候就不小心偏了一点点,还好及时发现修正了。
5. 别忘了随时复核啊!这多重要呀,就像走楼梯得时常回头看看走得对不对。
有一次我就偷懒没复核,结果差点出大问题!
6. 天气不好的时候更要小心啊!大风大雨的,全站仪也会受影响呀,就像人在恶劣环境下也会不舒服一样。
记得那次下暴雨的时候,我们硬是等雨小了才继续。
7. 仪器要爱护好呀!这可是我们的宝贝,要是弄坏了可不好办了。
就像你爱惜你的手机一样,得好好对待全站仪。
我可是每次用完都小心翼翼地放好呢!
总之,全站仪坐标放样一定要认真仔细,每个环节都不能马虎!。
全站仪测角度步骤详细全站仪具有角测量、距离(斜距、平距、高差)测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。
内置专用软件后,功能还可进一步拓展。
全站仪的基本操作与使用方法:1)水平角测量(1)按角度测量键,使全站仪处于角度测量模式,照准第一个目标A。
(2)设置A方向的水平度盘读数为0°00/00〃。
(3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。
2)距离测量(1)设置棱镜常数测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。
(2)设置大气改正值或气温、气压值光在大气中的传播速度会随大气的温度和气压而变化,15°C和760mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。
实测时,可输入温度和气压值,全站仪会自动计算大气改正值(也可直接输入大气改正值),并对测距结果进行改正。
(4)距离测量照准目标棱镜中心,按测距键,距离测量开始,测距完成时显示斜距、平距、高差。
全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。
精测模式是最常用的测距模式,测量时间约2.5S,最小显示单位1mm;跟踪模式,常用于跟踪移动目标或放样时连续测距,最小显示一般为1cm,每次测距时间约0.3S;粗测模式,测量时间约0.7S,最小显示单位1cm或1mm。
在距离测量或坐标测量时,可按测距模式(MODE)键选择不同的测距模式。
应注意,有些型号的全站仪在距离测量时不能设定仪器高和棱镜高,显示的高差值是全站仪横轴中心与棱镜中心的高差。
3)坐标测量(1)设定测站点的三维坐标。
(2)设定后视点的坐标或设定后视方向的水平度盘读数为其方位角。
当设定后视点的坐标时,全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。
(3)设置棱镜常数。
(4)设置大气改正值或气温、气压值。
(6)照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标。
全站仪的数据通讯全站仪的的数据通讯是指全站仪与电子计算机之间进行的双向数据交换。

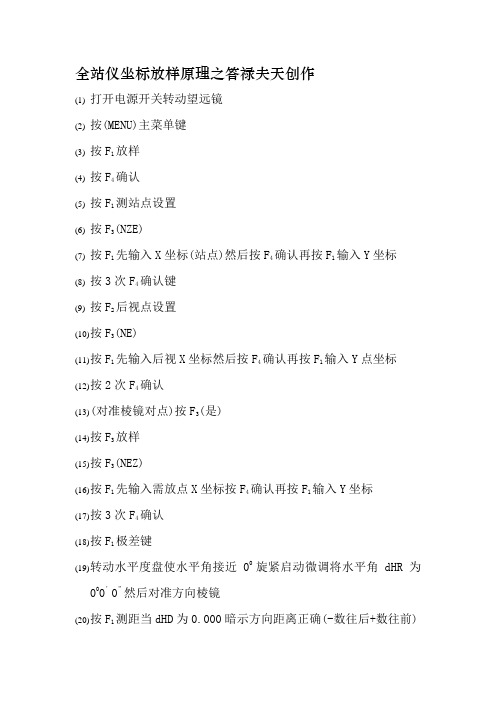

全站仪坐标放样原理之答禄夫天创作(1)打开电源开关转动望远镜(2)按(MENU)主菜单键(3)按F1放样(4)按F4确认(5)按F1测站点设置(6)按F3(NZE)(7)按F1先输入X坐标(站点)然后按F4确认再按F1输入Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)(11)按F1先输入后视X坐标然后按F4确认再按F1输入Y点坐标(12)按2次F4确认(13)(对准棱镜对点)按F3(是)(14)按F3放样(15)按F3(NEZ)(16)按F1先输入需放点X坐标按F4确认再按F1输入Y坐标(17)按3次F4确认(18)按F1极差键(19)转动水平度盘使水平角接近00旋紧启动微调将水平角dHR为000’0”然后对准方向棱镜(20)按F1测距当dHD为0.000暗示方向距离正确(-数往后+数往前)注:再下点按F4输入错误按ESC键距离丈量(1)打开电源转动望远镜(2)按2次(DISP)切换键进入平距、高差丈量模式(3)照准棱镜中心(4)按F1(测距)键(5)记录丈量数据注:按(ESC)键测距值被清空。
按3次(DISP)切换键可将测距结果切换斜距示斜距测距(1)开机进入菜单界面按(DISP)切换键(2)照准棱镜中心(3)按F1测距键角度丈量(1)开机照准目标A点(2)设置A点水平角为000’0“(按F1置零键再按F3是键)(3)照准目标B点便知水平角和竖直角收集全站仪坐标数据(1)开机并转动镜头(2)按(MENU)菜单功能键(3)按F1放样键(4)按F4确认键(5)按F1测站点设置(6)按F3(NEZ)键(7)按F1输入站点X坐标及Y坐标(8)按3次F4确认键(9)按F2后视点设置(10)按F3(NE)键(11)按F1输入后视X坐标及Y坐标(12)按2次确认键(13)对准后视棱镜点对点按F3是键(14)按退出键(ESC)(15)按F2数据收集(16)按F2列表(17)按F4确认(18)按F3碎部点(19)按F3丈量键(20)按F3(NEZ)键测到该位置点坐标数据注:需测下一点对准该点按F3丈量键水平角(左右)切换(1)照准目标水平角置零(2)按F4功能键次(3)按F2(左右)键水平角右角模式转换左角模式注:每按1次F2键左右角依次转换面积丈量(1)开机按(ENU)功能键(2)按F3程序(3)按F3面积(4)按F1测距注:每对1次棱镜按1次F1键全站仪坐标放样详细过程步调最佳答案14.放样丈量放样丈量用于在实地上测设出所要求的点位。
全站仪平面坐标放样总结全站仪平面坐标放样是现代建筑测量技术中的一种重要方法,它的应用范围非常广泛,可以用于建筑物的施工、土地测量、道路建设等领域。
本文将从全站仪平面坐标放样的基本原理、步骤和注意事项三个方面进行总结。
一、基本原理全站仪是一种高精度的测量仪器,它可以同时测量目标点的水平角度、垂直角度和斜距,并可以将所测数据转化为平面坐标系或空间坐标系。
平面坐标放样就是利用全站仪测量出目标点的平面坐标,然后根据这些坐标进行施工或设计。
二、步骤1. 设计平面图:在进行平面坐标放样前,需要先根据设计图纸绘制出建筑物或道路的平面图。
平面图上要标出所有的基准点、测量线路和目标点。
2. 布设控制点:在平面图上选定若干个基准点,并在现场进行实地测量,确定这些基准点的坐标值。
然后根据这些基准点的坐标值,布设控制点,以便后续的测量。
3. 测量目标点:利用全站仪对目标点进行测量,记录下目标点的水平角度、垂直角度和斜距等数据。
然后将这些数据转化为平面坐标,得到目标点在平面图上的坐标值。
4. 校验数据:测量完成后需要对数据进行校验,确保测量的准确性和精度。
如果发现数据有误,需要重新测量或调整仪器。
5. 绘制放样图:将测量得到的坐标值标注在平面图上,形成放样图。
放样图上要标注清楚目标点的位置和坐标值,以便后续的施工或设计。
三、注意事项1. 布设控制点时要注意基准点的选取和实地测量的精度,以确保后续测量的准确性。
2. 在测量目标点时要注意选择合适的测量方法和仪器,以确保测量的精度。
3. 对测量数据要进行校验,发现数据有误时要及时进行调整和重新测量。
4. 在绘制放样图时要注意标注清楚目标点的位置和坐标值,以便后续的施工或设计。
5. 在进行平面坐标放样时,要注意避免干扰因素对测量结果的影响,如风、震动等。
全站仪平面坐标放样是一种非常重要的测量技术,它的应用范围广泛,可以提高建筑工程的质量和效率。
在进行平面坐标放样时,需要注意各项细节,以确保测量的准确性和精度。
全站仪放样坐标角度距离的详细步骤全站仪是一种广泛用于土木工程测量和建筑测量的现代化仪器,其功能主要包括放样、测量、布设等功能。
在土木工程测量中,全站仪的放样功能是非常重要的,它可以帮助工程师准确地确定建筑物或工程的位置、形状和尺寸。
放样是指根据设计图纸或设计要求,在实地进行标志、布置和绘制的过程。
在进行放样前,需要根据设计图纸和要求计算出各点的坐标、角度和距离,然后通过全站仪进行放样。
以下是全站仪放样的详细步骤:1.准备工作在进行放样前,需要做好以下准备工作:-确定放样对象:根据设计要求确定需要放样的建筑物或工程-准备好设计图纸:根据设计图纸计算出各点的坐标、角度和距离-设置全站仪:在放样的起始位置设置好全站仪,并确保其水平校准正确2.放样测量根据设计图纸上的各点坐标、角度和距离信息,使用全站仪进行放样测量。
放样的步骤如下:-确定参考点:在放样的起始位置选择一个参考点作为基准点,然后通过全站仪测量出该点的坐标、角度和高程。
-放样测量:按照设计要求,通过全站仪测量出各个标志点的坐标、角度和距离,并记录下来。
-布置标志:根据测量结果,在实地进行标志的布置,可以使用墨线或标志杆等工具进行标记。
3.检查与调整在放样完成后,需要对标志点进行检查与调整,以确保放样的准确性和精度。
检查与调整的步骤如下:-检查标志点:对放样的标志点进行检查,确保其位置准确无误。
-调整标志点:如果发现有误差或偏差,需要进行调整,可以通过重新测量或调整标志点的位置来修正。
4.完成工作放样完成后,需要整理和记录好放样的结果,并交付给设计师或相关负责人。
同时,要确保放样的准确性和可靠性,以保证工程建设的顺利进行。
综上所述,全站仪放样是土木工程测量中非常重要的一环,通过合理的准备工作、放样测量、检查与调整等步骤,可以确保放样的准确性和可靠性,为工程建设提供有效的支持。
希望以上详细的步骤能够帮助读者更好地了解全站仪放样的过程和方法。
全站仪坐标放样详细过程步骤最佳答案14.放样测量放样测量用于在实地上测设出所要求的点位。
在放样过程中,通过对照准点的角度、距离或坐标测量,仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值= 实测值- 放样值放样测量应使用盘左位置进行。
14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1.按右图所示照准参考方向。
2.在测量模式第二页菜单下按【置零】,在【置零】闪动时再次按下该键,将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3.在测量模式第二页菜单下按【放样】,进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
【放样】【放样测量】1.放样数据2.放样观测3.测站设置4.方位角4.选取“1.放样数据”后按【】,进入放样数据输入屏幕。
输入放样平距和放样角度,每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5.按【确定】进入放样观测屏幕。
其中:dH:目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6.按【引导】进入放样引导屏幕,第二行所显示的角度值为角度实测值与放样值之差值,而箭头方向为仪器照准部应转动的方向。
箭头的含义λ←:从测站上看去,向左移动棱镜。
→:从测站上看去,向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃范围内时,屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8.在望远镜照准方向上安置棱镜并照准。

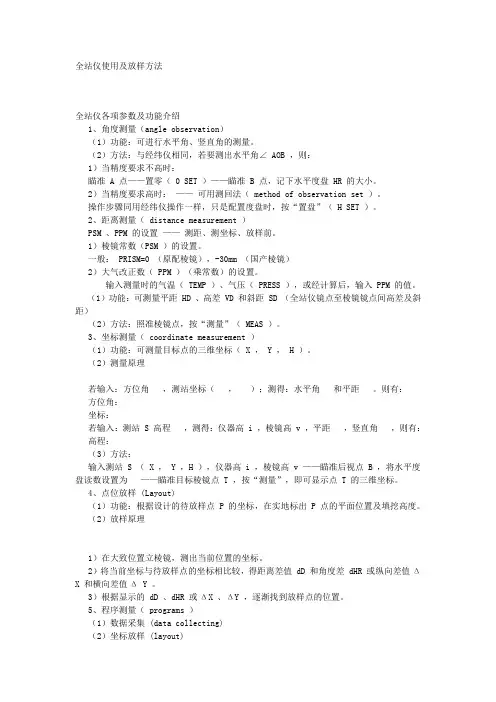

全站仪使用及放样方法全站仪各项参数及功能介绍1、角度测量(angle observation)(1)功能:可进行水平角、竖直角的测量。
(2)方法:与经纬仪相同,若要测出水平角∠ AOB ,则:1)当精度要求不高时:瞄准 A 点——置零( 0 SET )——瞄准 B 点,记下水平度盘 HR 的大小。
2)当精度要求高时:——可用测回法( method of observation set )。
操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”( H SET )。
2、距离测量( distance measurement )PSM 、PPM 的设置——测距、测坐标、放样前。
1)棱镜常数(PSM )的设置。
一般: PRISM=0 (原配棱镜),-30mm (国产棱镜)2)大气改正数( PPM )(乘常数)的设置。
输入测量时的气温( TEMP )、气压( PRESS ),或经计算后,输入 PPM 的值。
(1)功能:可测量平距 HD 、高差 VD 和斜距 SD (全站仪镜点至棱镜镜点间高差及斜距)(2)方法:照准棱镜点,按“测量”( MEAS )。
3、坐标测量( coordinate measurement )(1)功能:可测量目标点的三维坐标( X , Y , H )。
(2)测量原理若输入:方位角,测站坐标(,);测得:水平角和平距。
则有:方位角:坐标:若输入:测站 S 高程,测得:仪器高 i ,棱镜高 v ,平距,竖直角,则有:高程:(3)方法:输入测站 S ( X , Y ,H ),仪器高 i ,棱镜高 v ——瞄准后视点 B ,将水平度盘读数设置为——瞄准目标棱镜点 T ,按“测量”,即可显示点 T 的三维坐标。
4、点位放样 (Layout)(1)功能:根据设计的待放样点 P 的坐标,在实地标出 P 点的平面位置及填挖高度。
(2)放样原理1)在大致位置立棱镜,测出当前位置的坐标。
2)将当前坐标与待放样点的坐标相比较,得距离差值 dD 和角度差 dHR 或纵向差值ΔX 和横向差值Δ Y 。
全站仪数据采集、坐标放样目录一(数据采集 - 3 - 1操作步骤 - 4 - 2准备工作 - 5 - 2.1数据采集文件的选择 - 5 -- 6 - 2.2坐标文件的选择(供数据采集用)- 7 - 2.3测站点和后视点2.4进行待测点的测量,并存储数据。
- 12 - 3偏心测量 - 16 -3.1角度偏心测量 - 17 - 3.2距离偏心测量 - 19 - 3.3平面偏心测量 - 22 - 3.4圆柱偏心测量 - 25 - 4编辑编码库(编码输入) - 28 - 5数据采集参数设置 - 29 - 二(坐标放样 - 30 - 1放样步骤 - 31 - 2准备工作 - 31 -- 1 -- 31 - 2.1坐标格网因子的设置- 31 - 2.2坐标数据文件的选择2.3设置测站点 - 33 - 2.4设置后视点 - 35 - 3实施放样 - 38 - 4 设置新点 - 40 -- 43 - 4.2 后方交会法- 2 -一(数据采集数据采集菜单的操作流程正常测量模式M菜单 ,1/2, F1:数据采集 F2:测量程序 F3:内存管理 F4:设置F1选择一个文件FN:输入测站点(参见9.2.3) 设置数据采集文件数据采集 ,1/2, 输入后视点(参见9.2.3) F1:输入测站点 F2:输入后视点 F3:测量 F4:选择文件测量 (参见9.2.4)选择文件(确定测量以及坐标文件) 测量程序 ,2/2, F1:输入编码F2:设置输入编码 (参见9.4)- 3 -设置 (参见9.5)NTS-310/330系列可将测量数据存储在内存中内存划分为测量数据文件和坐标数据文件。
测量数据:被采集的数据存储在测量数据文件中。
并且可以选择同时保存测量原始数据和坐标数据。
1)关闭电源时可确认仪器处于主菜单显示屏或角度测量模式,这样可以确保存储器输入,输出过程的完结,避免存储数据可能出现丢失。
2)为安全起见,应预先准备好已充足电的备用电池,防止因为电池电量不足而导致的数据丢失。
全站仪放样坐标角度距离的详细步骤放样测量用于在实地上测设出所要求的点位。
在放样过程中,通过对照准点的角度、距离或坐标测量,仪器将显示出预先输入的放样值与实测值之差以指导放样。
显示值=实测值-放样值放样测量应使用盘左位置进行。
λ14.1距离放样测量根据某参考方向转过的水平角和至测站点的距离来设定所要求的点。
操作过程操作键显示1.按右图所示照准参考方向。
2.在测量模式第二页菜单下按【置零】,在【置零】闪动时再次按下该键,将参考方向设置为零。
【置零】【测量】HZA 99°43′13〃HAR 0°00′00〃P2置零坐标放样记录操作过程操作键显示3.在测量模式第二页菜单下按【放样】,进入放样测量模式。
在菜单模式选取“2.放样测量”完成同样功能。
λ【放样】【放样测量】1.放样数据2.放样观测3.测站设置↓4.方位角4.选取“1.放样数据”后按【】,进入放样数据输入屏幕。
输入放样平距和放样角度,每输完一数据项后按【】。
【】【放样距离角度】H<m>:HA:坐标确定5.按【确定】进入放样观测屏幕。
其中:dH:目标与待放样点的平距差值。
dHA:目标与待放样点的水平角差值。
【确定】【距离放样】dHdHA -119°23′18〃HAR 0°00′00〃改正模式引导测量6.按【引导】进入放样引导屏幕,第二行所显示的角度值为角度实测值与放样值之差值,而箭头方向为仪器照准部应转动的方向。
箭头的含义λ←:从测站上看去,向左移动棱镜。
→:从测站上看去,向右移动棱镜。
恢复放样观测屏幕,按【差值】【引导】λ【距离放样】→ -119°23′18〃HAR 0°00′00〃改正模式差值测量操作过程操作键显示7.旋转仪器照准部至第二行显示的角度值为0°。
当角度实测值与放样值之差在±30〃范围内时,屏幕上显示←→。
【距离放样】←→ 0°00′01〃HAR 119°23′19〃改正模式差值测量8.在望远镜照准方向上安置棱镜并照准。
全站仪放样详细步骤全站仪是一种用于测量和放样工程中建筑物或其他工程物体的高级精密测量仪器。
它可以通过测量和记录地面上的各个点的坐标,实现工程布局和放样的精确性。
以下是全站仪放样的详细步骤。
1.在放样前,首先需要确定工程的测量参考点。
这些参考点通常是已知坐标的点,可以是固定在地面上的标志物或墙壁上的固定点。
2.打开全站仪,进行初始化设置。
这包括输入所用单位(通常是米或英尺)、水平仪调平以保证仪器的水平度,并且设置垂直角和水平角的单位。
3.确定放样的基准点。
基准点是放样的起点,并且通常是一个已知坐标点。
在全站仪上选择基准点,并将其设置为坐标系的原点。
4.将全站仪放置在基准点上,使用三脚架将其稳固固定。
确保仪器水平以提供准确的测量。
5.设置全站仪的角度和距离测量模式。
根据需要可选择直接距离测量、斜距测量、水平角测量或垂直角测量。
6.使用全站仪的十字线准星在测点上瞄准。
确保准星准确对准要测量的点,并使其处于准星的中心。
7.观察全站仪显示屏上的数据,并记录测量结果。
这些数据包括水平角、垂直角和距离。
8.移动全站仪到下一个测点上,重复步骤6和7,测量并记录每个点的坐标。
可以使用全站仪的数据连接功能,将测量数据直接传输到计算机上,以便后续处理。
9.当测量完成后,可以利用测点的坐标进行工程布局和放样。
根据需要,可以在工地上使用丝线、锤子和其他测量工具,按照实际尺寸的比例将测点标记在地面上。
10.在放样的过程中,需要注意测量的准确性和精度。
可以通过在同一点上进行多次测量来验证结果的一致性,并对测量数据进行检查和校正,以确保放样的精确性。
总结:全站仪放样是一项复杂而精密的工作,需要仔细的准备和执行。
通过正确设置全站仪,并遵循详细的步骤,可以实现高精度的放样测量。
在实际操作中,操作人员需要具备一定的测量技能和经验,同时也需要密切关注测量仪器的状态和地面环境的变化,以保证测量结果的可靠性和准确性。
全站仪坐标放样(一)实验学时:2学时实验类型:验证实验要求:必做一、实验目的(一)掌握坐标反算。
(二)掌握极坐标法测设点位。
二、实验内容(一)全站仪对中、整平、建站。
(二)使用全站仪采用极坐标法测设点位。
三、实验原理、方法和手段(一)原理A,B为平面控制点,P为待测的点位,其坐标均为已知,用极坐标法测设P点。
以A 点位测站,用极坐标反算AB和AP的方位角αAB和αAP、水平角以及AP的水平距离D AP。
(二)方法、手段1.方法极坐标放样法。
2.手段利用全站仪根据坐标反算计算出两点坐标的放样数据—角度、距离进行放样。
教师现场指导、学生动手练习。
四、实验组织运行要求(一)实验要求1、以学生自主训练为主的开放模式组织教学。
以专业为对象,班级为单位分小组进行实验,由学院统一安排。
2、实验开始前,以小组为单位到测量实验室领取仪器和工具,并做好仪器使用登记工作。
领到仪器后,到指定实验地点集中,待实验指导教师作全面讲解后,方可开始实验。
3、对实验规定的各项内容,小组内每人均应轮流操作。
实验结束后,实验报告应独立完成。
4、实验应在规定时间内进行,不得无故缺席、迟到或早退;实验应在指定地点进行,不得擅自变更地点。
5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。
6、应认真听取教师的指导,实验的具体操作应按实验指导书的要求、步骤进行。
7、实验中出现仪器故障、工具损坏和丢失等情况时,必须及时向指导教师报告,不可随意自行处理。
8、实验结束时,应把观测记录交实验指导教师审阅,经教师认可后方可收拾和清理仪器、工具。
最后,将仪器、工具归还实验室。
(二)测量仪器借用规则测量仪器精密、贵重,对测量仪器的正确使用、精心爱护和科学保养,是测量工作人员必须具备的素质和应该掌握的技能,也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。
测量仪器、工具的借用必须遵守以下规则:1、每次实验前,以小组为单位。
十四题:全站仪放样三维坐标点1.考核内容(1)根据测站点的三维坐标及测站点至后视点的坐标方位角,放样一个给定三维坐标的空间点,并在实地标定该点的平面位置.(2)对中误差≤±3mm,水准管气泡偏差<1格.2.考核要求(1)操作仪器严格按全站仪的观测程序作业.(2)实地标定的点位清晰.3.考核标准(1)以时间T为评分主要依据,如下图表,评分标准分四个等级制定,具体分数由所在等级内插评分,表中M代表分数.考核项目评分标准(以时间T为评分主要依据)M≥8585>M≥7575>M≥60M<60全站仪放样三维坐标点T≤10′10′<T≤20′20′<T≤35′T>35′(2)根据对中误差情况,扣1~3分;根据标定的点位的清晰情况扣1~2分.(3)根据水准管气泡偏差情况,扣1~2分.4.考核说明(1)考核过程中任何人不得提示,各人应独立完成仪器操作,记录,计算及校核工作;(2)主考人有权随时检查是否符合操作规程及技术要求,但应相应折减所影响的时间;(3)若有作弊行为,一经发现一律按零分处理,不得参加补考;(4)考核前考生应准备好钢笔或圆珠笔,计算器,考核者应提前找好扶尺人;(5)考核时间自架立仪器开始,至递交记录表并拆卸仪器放进仪器箱为终止;(6)考核仪器为全站仪;(7)数据记录,计算及校核均填写在相应记录表中,记录表不可用橡皮檫修改,记录表以外的数据不作为考核结果;(8)主考人应在考核结束前检查并填写仪器对中误差及水准管气泡偏差情况,在考核结束后填写考核所用时间并签名.(9)样题——考核时,现场任意标定两点为O,B,在O点设站后视B点,放样出P点平面位置及填挖高度.已知点O(5678.231,2451.392),OB边的坐标方位角,点P(5691.416,2453.664),放样时要输入以上已知量及仪器高和棱镜高.。
拓普康全站仪坐标放样操作手册定向边YX后视点(定向点)DX105放样点(待设点)N_01测站点(DX106)全站仪坐标放样基本操作过程:1、在测站点安置仪器;2、瞄准后视点,进行仪器定向(精确瞄准后视后,将仪器水平度盘示数设置为定向边的坐标方位角值);3、根据全站仪显示的水平角与水平距离数,确定待定点位置。
全站仪坐标放样操作步骤:全站仪坐标放样操作包括:一)选择放样用坐标文件,二)测站点信息输入,三)输入后视点信息,四)放样实施。
一、选择放样用坐标文件选择坐标文件的目的是将全站仪内保存的需在放样中使用的坐标文件设置为当前文件,以便放样时调用其中的坐标。
若事先没有将要使用的坐标以文件的形式存入全站仪,则此项操作可以跳过,而采用直接输入坐标的方式进行放样操作。
在角度模式下,按[MENU]键显示主菜单按 F2 [放样],进入选择文件界面。
选择文件的目的是将所需的坐标文件设置为当前文件,以供放样时调用其中的坐标值。
有四种方式进行“选择文件”的操作(具体操作时,只选择其中之一方式)方式 1:F1 [输入]:按此键表示用输入文件名方式来选择要操作的坐标文件。
按F1 [输入]后,进入文件名输入界面,输入文件名后,回车,即选择了要操作的坐标文件;F1 [ALP] :数字/字母输入转换键;F2 [SPC]:空格键;F3 [CLR]:清除键方式 2:F2 [调用] :按此键表示调用仪器内已有的坐标文件。
进入文件列表界面,用光标键移动键“▲、▼”,将光标“>”移至要选择的文件后(如图中的 DEMO 文件),回车,即选择要了操作的坐标文件;方式 3:F3 [跳过] :按此键表示不选择坐标文件;直接进入放样界面。
方式 4:F4 [回车] :按此键表示选择当前所显示的文件名的文件为操作文件,即不改变原先所选择的文件(如下图中直接回车,则选择了TEST文件)。
文件选择操作也可在“放样”界面中(见下图),按F4 [P↓](翻页键),进入下一页中按上述方法设定。
