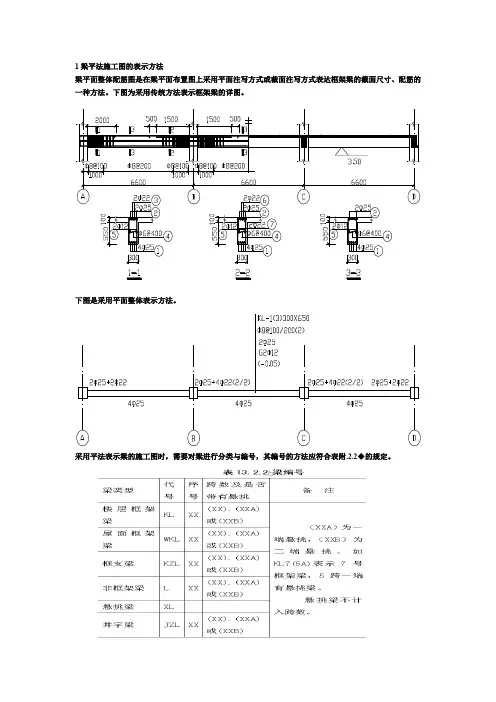

1梁平法施工图的表示方法
梁平面整体配筋图是在梁平面布置图上采用平面注写方式或截面注写方式表达框架梁的截面尺寸、配筋的一种方法。下图为采用传统方法表示框架梁的详图。
下图是采用平面整体表示方法。
采用平法表示梁的施工图时，需要对梁进行分类与编号，其编号的方法应符合表附.2.2◆的规定。
（1）平面注写方式 平面注写方式包括集中标柱与原位标注两部分。
集中标注——表达梁的通用数值。 原位标注——表达梁的特殊数值。
当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。
1）集中标注
集中标注的形式如图附.2.10◆所示。
①梁截面标准规则。当梁为等截面时，用b×h表示。当为加腋梁时用b×h Yc1×c2表示，其中c1为腋长，c2为腋高（下图）。当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即b×h1/h2。
集中注写的形式KL-1(3)300×600 — 梁编号（跨数）截面宽×高。
φ8@100/200(2) — 箍筋直径、加密区间距/非加密
区间距（箍筋肢数）。
2Φ25 —— 通长筋根数、直径。
G2φ12 —— 构造钢筋根数、直径。
（-0.05） —— 梁顶标高与结构层标高的差值，
负号表示低于结构层标高。
②箍筋的标柱规则 当箍筋分为加密区和非加密区时，用斜线“/”分隔，肢数写在括号内。当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线“/”将其分隔开表示。例如 13φ8@150/200(4)，表示梁的两端各有13个φ8箍筋，间距为150；梁跨中箍的间距为200，全部为4肢箍。又如 13φ8@150(4)/150(2)，表示梁两端各有13个φ8的4肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。
“平法”是“建筑结构平面整体设计方法”的简称，主要是指梁平法、板平法和柱平法施工图。平法就是用平面来表达结构尺寸、标高、构造、配筋等的绘图方法，是用在建筑里面的结构施工图。平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。它是对我国现有结构设计、施工概念与方法的深刻反思和系统整合思路，不仅在工程界已经产生了巨大影响，而且对结构教育界、研究界的影响逐渐显现。
基础---P255
基础是建筑物的主要组成部分，作为建筑物最下部的承重构件埋于地下，承受建筑物的全部荷载，是房屋、桥梁、码头及其他构筑物的重要组成部分。它的作用是把建筑上部的荷载传给地基，因此地基必须坚固、稳定而可靠。常用的基础形式有条形基础和独立基础。而物体的上部结构形式相应的决定了基础的形式，例如上部建筑为钢筋混凝土墙，或地基分布不均匀及荷载较大时，一般采用钢筋混凝土条形基础；当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方形、圆柱形和多边形等形式的独立式基础；还可以按需要采用片筏基础和箱形基础。
建筑物下面支承基础的土体或岩体叫做地基。基坑是为基础施工而在地面开挖的石坑，坑底就是基础的底面，埋置深度是从室内+-0.000地面到基础底面的深度。埋入地下的墙称为基础墙，基础墙与垫层之间做成阶梯型的砌体，称为大放脚。
基础图通常用基础平面图的基础详图来表示建筑物室内地面以下基础部分的平面布置及详细构造。基础平面图是假想在建筑物底层室内地面下方作一水平剖切面，将剖切面下方的诸构件向下作水平投影的图。当测区面积不大，半径小于10公里（甚至25公里）的面积时，可以用水平面代替水准面。在这个前提下，可以把测区内的地面景物沿铅垂线方向投影到平面上，按规定的符号和比例缩小而构成的相似图形。基础平面图中只需画出基础墙、基础底面轮廓线（表示基坑开挖的最小宽度）、基础梁、必要的定位尺寸和细部尺寸。基础的形状和其他内容用基础详图表示。
平法的定义及发展
一、引入新课
平法识图，即是设计者完成结构施工图的依据，也是施工、监理人员准确理解和实施平法施工图的依据。可以理解结构设计师在结构设计完成后，要按照“平法”的制图规则把设计意图表达出来，绘制结构施工图;而施工现场的监理、技术员、施工员要掌握“平法”的制图规则，才能看懂结构施工图纸，然后按照施工图表达的内容，建成高楼大厦。在房屋设计和建造过程中，结构师的工作是把对房屋设计的理念和意图表达在图纸上，重点体现在“制图”上，结构师的培养目标是“知识目标”;而技术员、施工员、监理员的工作是把图纸的内容变为现实，重点是在“识图”上，即能“看懂”图。技术员、施工员和监理员的培养目标为“能力目标”。
二、讲解新知
1、平法定义:
建筑结构施工图平面整体表示方法(以下简称平法)，是把结构构件的尺寸和钢筋等，按照平面整体表示方法的制图规则，直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，形成一套新型完整的结构施工图的方法。它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是建筑结构施工图设计方法的重大改革。
平法通过十几年的发展现已成为我国结构设计、施工领域普遍应用的主导技术之一。
2、平法的创始人
山东大学教授陈青来先生。
3、平法的正式诞生 1995年8月8日，一篇题为《结构设计的一次飞跃》的文章刊登在《中国建设报》头版显著位置，它标志着我国平法的正式诞生，此前它已经正式通过了中华人民共和国建设部的科技成果鉴定。
4、平法的发展
建筑结构施工图设计的发展，经历了三个时期:
一是建国初期至90年代末的详图法(又称配筋图法);
二是80年代初期至90年代初我国东南沿海开放城市广泛应用的梁表法;
三是90年代至今已基本普及的平法。
平法的出现和发展，正是顺应了结构设计的发展和革新的客观需要。
5、平法创建大事记
截止到2009年，G101系列平法图集已出版了7册(03G101-1、03G101-2、04G101-3、04G101-4、08G101-5、06G101-6、08G101-11)包括了现浇混凝土结构的柱、墙、梁、板、楼梯、独基、条基、桩基承台、筏基、箱基和地下室结构的平法制图规则和标准配筋构造详图。
平面整体表示法的制图规则简介
平面整体表示法简称平法，这种所谓“平法”的表达方式，是将结构构件的尺寸和配筋，按照平面整体表示法的制图规则，直接表示在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图。改变了传统的将构件从结构平面图中索引出来，再逐个绘制配筋详图的繁琐表示方法。现在采用的图集为《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101），由中国建筑标准设计研究院编制。
现在梁、柱、剪力墙、楼梯等结构构件皆可用平面整体表示法来表示。下面以梁为例来简要介绍。
1.梁平面整体配筋图的表示方法
梁的平面注写包括集中标注和原位标注。
（1）集中标注
集中标注表示梁的通用数值，可以从梁的任何一跨引出。
集中标注的内容有五项必注值及一项选注值，必注值为：
1）梁的编号；
2）截面尺寸；
3）梁箍筋；
4）梁上部贯通筋或架立筋，梁下部贯通筋；
5）梁侧面纵向构造钢筋或受扭钢筋。
梁顶面标高高差为选注值，当梁顶面与楼层结构标高有高差时则注写。
（2）原位标注
原位标注表示梁的特殊值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。原位标注有如下规定：
1）梁上部纵筋（含贯通筋）多于一排时，用斜线“/”将各排纵筋自上而下分开。
2）梁下部纵筋（含贯通筋）多于一排时，用斜线“/”将各排纵筋自上而下分开。
3）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，角筋写在前面。
下面以梁为例，简单介绍“平法”中平面注写方式的表达方法，图3-11为梁配筋平面图例。关于“平法”中其他构件及其他表达方法，请参阅有关图集。
图3 -12是用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图（为简化起见，图 中只画出立面图和断面图）。从该图可以了解该梁的支承情况、跨度、断面尺寸，以及各部分钢 筋的配置状况。此图可用梁平面整体表示法绘出，如图3 -13所示，梁的平面注写包括集中标注 和原位标注两部分。集中标注表达梁的通用数值，如图中引出线上所注写的四排数字。按规定， 第一排数字注明梁的编号和断面尺寸： KIA（2）表示这是一根框架梁（KIA） ，编号为4，共有2跨 （括号中的数字2） ，梁断面尺寸是300 x 600；第二排尺寸注写箍筋情况：φ10@ 100/200 （2）表示 箍筋为直径φ10的HPB级钢筋，加密区（靠近支座处）间距为100，非加密区间距为200，均为2 肢箍筋（括号中的数字2） ；第三排表示梁上、梁下贯通筋以分号"；"分开，2尘20表示梁的上部配 有两根直径为尘20的HRB级贯通钢筋；4尘25/2尘22表示梁下有6根贯通筋，"I"表示梁下有2 排钢筋，4尘25为第一排钢筋，2尘22为第二排钢筋，上部钢筋如有架立筋，需注写在括号内，如 2尘20 + （2尘12） ，表示2尘20的贯通筋和2尘12的架立筋；第四排为侧面构造钢筋或侧面抗扭 钢筋，N2尘14表示梁侧面有2根尘14抗扭钢筋（如标注G2金14，即表示梁侧面有2根构造钢 筋） ；括号内数字为选注内容，表示梁顶面标高相对于楼层结构标高的高差值。梁顶面高于楼层 结构标高时，高差为正（ + ）值，反之为负（一）值。图中（ - O. 100）表示该梁顶面标高比楼层结构 惊高低0.100 lio
