呋喃树脂砂在铸造生产中的应用及质量控制摘要呋喃树脂砂是近20年来发展最快的铸造工艺之一,用呋喃树脂砂生产的铸件,尺寸精确、表面光洁、棱角清晰、废品率低,并能节约造型工时、提高生产效率、改善劳动条件和成产环境。
2007年,山东安信机械制造有限公司对铸造车间进行技术改造,建立了一条树脂砂生产线,再该条生产线正式投产前,通过对员工进行系统的技术培训,制定相关的规章制度和操作规范,顺利实现了由水玻璃砂生产工艺向树脂砂生产工艺的转变。
本文对铸造生产各工序的过程控制作一简单阐述。
关键词呋喃树脂砂;铸造;生产;质量控制1 铸造工艺的控制呋喃树脂砂的特点是瞬间发气量大,高温溃散性好,易产加成气孔、夹渣和冲砂缺陷,在设计浇注系统时,应坚持快速、平稳、分散的浇注原则,浇注系统的截面积要比粘土砂工艺稍大一些,内浇道要分散放置。
树脂砂强度高、刚性好,铸件不容易产生缩孔缺陷,故应采用相对较高的浇注温度,以避免出现气孔和夹渣缺陷,厚大铸铁件的浇注温度也不应低于1 320℃。
2 砂型质量的控制2.1 原材料的选择及要求2.1.1 原砂树脂砂工艺对原砂的要求很高,原砂的粒度应根据主要产品的壁厚来确定,由于我公司主要以生产薄壁铸件为主,且未配备原砂烘干设备,故选用了粒度为50/100目的烘干擦洗砂。
2.1.2 树脂、固化剂国内成产树脂、固化剂的厂家很多,但具有自主研发能力、具备完善的检测设备和严密可靠的质量保证体系的厂家屈指可数。
经检验、对比,我们选用了济南圣泉集团股份有限公司生产的环保型呋喃树脂和磺酸固化剂,树脂加入量一般为原砂重量的1.0%~1.2%。
3 型砂工艺参数的控制3.1 可使用时间在生产过程中,我们将型砂表面开始固化的时间作为型砂的可使用时间,一般情况下,型砂的可使用时间应控制在6~10min,对于大型铸型或砂芯,可使用时间可延长15min,通过调整固化剂的加入量来控制型砂的可使用时间。
3.2 型砂强度初强度:是指型砂在1h的抗拉强度,型砂的初强度应控制在0.1~0.4MPa。
呋喃树脂自硬砂控制技术程利军零正技罗勇广西柳工机械股份有限公司广西柳州545007)摘要本文主要从硅砂的性能要求、造型过程的控制和再生砂的回用等对呋喃树脂自硬砂技术进行了探讨，供广大铸造同行参考。
关键词呋喃树脂自硬砂硅砂造型再生砂在线检测随着中国制造业近几年的长足发展，中国的铸造业也迎来了历史上最好的发展机遇。
目前，我国铸件的产量已连续多年位居世界之首。
呋喃树脂自硬砂工艺由于其生产周期短、铸件表面精度高、铸件质量容易控制、柔性化制造能力高等特点，已经被广泛的应用到机床铸件、耐磨铸件、工程机械铸件等产品中。
而铸造企业能否发挥呋喃树脂自硬砂的特点，有效的提高铸件的质量，这与型砂的控制技术有着密切的关系。
砂型铸造行业公认型砂控制技术、熔炼控制技术和管理水平三者决定了一个铸造厂在市场上的竞争能力，由此可见型砂的控制技术在铸造业中的重要性。
本文就呋喃树脂砂的一些控制技术提出一些个人的观点，希望同行提出批评指正。
1硅砂的技术要求1.1 硅砂的粒度组成硅砂的粒度反映了硅砂的颗粒大小和分布状态。
由于自硬砂强度的获得是依靠呋喃树脂“包覆”硅砂表面形成的高分子链，所以硅砂的粒度越细，从理论上说获得同样强度的树脂消耗量就越大，型砂的成本也就越高，所以在保证铸件不发生粘砂缺陷的前提下，尽可能提高硅砂的粒度。
1.2硅砂的角形系数硅砂的角形系数S=Sw／St图l试样抗拉强度与型砂粒度关系注：实验型砂组成的余量为0.212目以下Sw一硅砂的实际比表面积(cm2／g)St一硅砂的理论比表面积(cm2／g)硅砂的角形系数越小，表面就越园整，同样体积的硅砂表面积越小，硅砂和呋喃树脂的物理和化学结合力就越强，获得同样的抗拉强度需要的树脂消耗量就越低。
作为自硬砂用的硅砂角性系数要求≤1.30，最好≤1.15。
1.3硅砂的加工处理由于天然硅砂有大量直径小于0.02的泥分和一些污染物和一些有碱性的物资，泥分的存在极大的降低了硅砂的粒度组成，提高了树脂的消耗量，同时有碱性的物资在树脂砂硬化过程中消耗了大量的催化剂——对甲苯磺酸等物资，造成砂型硬化很慢甚至不硬化，所以硅砂必须经过擦洗和粒度分选处理。

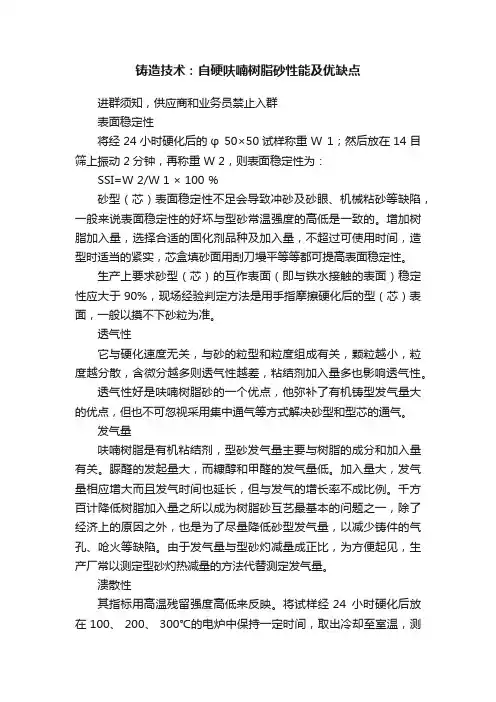

铸造技术：自硬呋喃树脂砂性能及优缺点进群须知，供应商和业务员禁止入群表面稳定性将经 24小时硬化后的φ 50×50试样称重 W 1；然后放在 14目筛上振动 2分钟，再称重 W 2，则表面稳定性为：SSI=W 2/W 1 × 100％砂型（芯）表面稳定性不足会导致冲砂及砂眼、机械粘砂等缺陷，一般来说表面稳定性的好坏与型砂常温强度的高低是一致的。
增加树脂加入量，选择合适的固化剂品种及加入量，不超过可使用时间，造型时适当的紧实，芯盒填砂面用刮刀墁平等等都可提高表面稳定性。
生产上要求砂型（芯）的互作表面（即与铁水接触的表面）稳定性应大于 90%，现场经验判定方法是用手指摩擦硬化后的型（芯）表面，一般以摸不下砂粒为准。
透气性它与硬化速度无关，与砂的粒型和粒度组成有关，颗粒越小，粒度越分散，含微分越多则透气性越差，粘结剂加入量多也影响透气性。
透气性好是呋喃树脂砂的一个优点，他弥补了有机铸型发气量大的优点，但也不可忽视采用集中通气等方式解决砂型和型芯的通气。
发气量呋喃树脂是有机粘结剂，型砂发气量主要与树脂的成分和加入量有关。
脲醛的发起量大，而糠醇和甲醛的发气量低。
加入量大，发气量相应增大而且发气时间也延长，但与发气的增长率不成比例。
千方百计降低树脂加入量之所以成为树脂砂互艺最基本的问题之一，除了经济上的原因之外，也是为了尽量降低砂型发气量，以减少铸件的气孔、呛火等缺陷。
由于发气量与型砂灼减量成正比，为方便起见，生产厂常以测定型砂灼热减量的方法代替测定发气量。
溃散性其指标用高温残留强度高低来反映。
将试样经 24小时硬化后放在 100、 200、300℃的电炉中保持一定时间，取出冷却至室温，测定其抗压强度。
残留抗压强度越低，说明溃散性越好。
一般说呋喃砂溃散性比较好，500℃左右残留强度为零。
实际砂型浇注后，由于树脂砂导热性较差，靠近铁水部分的砂层经受高温显示出较好的溃散性，但离铁水稍远一些的砂层受到热作用较小，残留强度仍然很高。

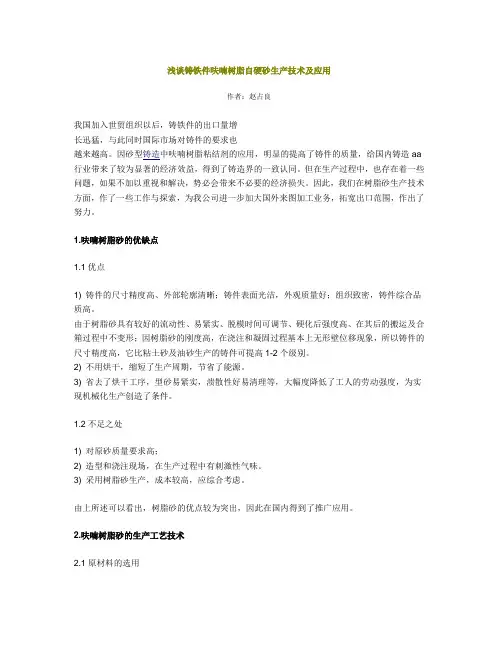

浅谈铸铁件呋喃树脂自硬砂生产技术及应用作者：赵占良我国加入世贸组织以后，铸铁件的出口量增长迅猛，与此同时国际市场对铸件的要求也越来越高。
因砂型铸造中呋喃树脂粘结剂的应用，明显的提高了铸件的质量，给国内铸造aa 行业带来了较为显著的经济效益，得到了铸造界的一致认同。
但在生产过程中，也存在着一些问题，如果不加以重视和解决，势必会带来不必要的经济损失。
因此，我们在树脂砂生产技术方面，作了一些工作与探索，为我公司进一步加大国外来图加工业务，拓宽出口范围，作出了努力。
1.呋喃树脂砂的优缺点1.1优点1) 铸件的尺寸精度高、外部轮廓清晰；铸件表面光洁，外观质量好；组织致密，铸件综合品质高。
由于树脂砂具有较好的流动性、易紧实、脱模时间可调节、硬化后强度高、在其后的搬运及合箱过程中不变形；因树脂砂的刚度高，在浇注和凝固过程基本上无形壁位移现象，所以铸件的尺寸精度高，它比粘土砂及油砂生产的铸件可提高1-2个级别。
2) 不用烘干，缩短了生产周期，节省了能源。
3) 省去了烘干工序，型砂易紧实，溃散性好易清理等，大幅度降低了工人的劳动强度，为实现机械化生产创造了条件。
1.2不足之处1) 对原砂质量要求高；2) 造型和浇注现场，在生产过程中有刺激性气味。
3) 采用树脂砂生产，成本较高，应综合考虑。
由上所述可以看出，树脂砂的优点较为突出，因此在国内得到了推广应用。
2.呋喃树脂砂的生产工艺技术2.1原材料的选用1) 铸造用砂的要求原砂对呋喃树脂砂的性能粘结剂用量以及铸件表面质量的影响很大，要求原砂中的SiO2含量要高，含泥量和酸耗值要低。
粒度：大件42或30组别，中件21组别，小件15或10组别。
2) 呋喃树脂含糠醇的树脂称为呋喃树脂，其糠醇含量较高，树脂的存放性能得以改善，热强度高但增加了成本。
树脂中的游离甲醛是生产中产生刺激性气体的来源，也是恶化环境的因素之一，应加控制。
铸铁件生产应选用低氮或无氮树脂，实际应用根据铸件的技术要求和结构来选择。
论呋喃树脂砂铸造过程中应注意的问题及影响因素【摘要】呋喃树脂砂铸造是一种常用的铸造工艺，但在实际应用过程中常常会遇到一系列问题和影响因素。
本文从呋喃树脂砂铸造的特点入手，探讨了在砂铸过程中经常出现的问题，包括浇注性能、强度和脱模性能等方面。
还分析了影响呋喃树脂砂铸造质量的因素。
总结了在呋喃树脂砂铸造过程中需要注意的问题和影响因素，并提出了提升呋喃树脂砂铸造质量的建议。
通过本文的阐述，可以更好地了解和应对呋喃树脂砂铸造过程中的挑战，提高铸件的质量和生产效率。
【关键词】呋喃树脂砂铸造、问题、影响因素、砂型、浇注性能、强度、脱模性能、质量提升、建议。
1. 引言1.1 砂铸工艺简介砂铸工艺是一种常见的金属铸造工艺，它通过在模具中填充砂型，然后将熔化的金属倒入模具中，待金属凝固后，获得所需的铸件。
砂铸工艺具有成本低廉、适用范围广泛、生产效率高等优点，因此被广泛应用于各种机械零件、汽车零部件、建筑构件等领域。
在砂铸工艺中，砂型起着至关重要的作用。
砂型的制备需要考虑到金属液体的浇注性能、砂型的强度以及脱模性能等因素，以确保获得符合要求的铸件。
砂型的制备过程中还需考虑到砂铸过程中可能出现的问题，如气泡、缩孔、温度过高等，以避免影响铸件的质量。
呋喃树脂砂铸造是砂铸工艺中的一种重要分支，它利用呋喃树脂作为粘结剂，具有耐高温、抗水、抗粘性能优秀等特点，适用于铸造复杂形状、精密度要求高的铸件。
呋喃树脂砂铸造的发展为砂铸工艺的进步提供了新的思路和技术手段。
1.2 呋喃树脂砂铸造的特点呋喃树脂砂铸造是一种常见的铸造工艺，具有许多独特的特点。
呋喃树脂砂铸造具有优良的流动性和填充性能，能够有效填充铸型中的细小结构，使得铸件的表面质量更加平整光滑。
呋喃树脂砂铸造具有较高的抗压强度和耐高温性能，可以保证铸件在铸造过程中不易出现破损或变形现象，有利于提高铸件的质量和寿命。
呋喃树脂砂铸造还具有较好的模点燃性能，可以在砂型脱模时减少残留物的产生，提高生产效率和节约成本。
场技师专业论文工种：铸造工浅谈呋喃树脂自硬砂的生产及应用摘要 (2)引言 (2)1.呋喃树脂砂性能的优缺点 (2)2.呋喃树脂自硬砂的生产工艺技术 (3)3.工艺及现场控制 (6)4.呋喃自硬树脂砂铸件的缺陷分析及防止措施 (8)5.结论 (9)参考文献 (10)本论文针对呋喃树脂自硬砂的坭芯生产，阐述了呋喃树脂自硬砂的原材料配比、混制及硬化工艺。
结合作者多年在实际生产工作中的经验，就生产中出现的实际问题进行分析和讨论，通过采取文中提出的控制、解决措施，有效地解决了铸件出现的气孔、粘砂、热裂、冲/夹砂、脉纹等铸造缺陷。
关键词：呋喃树脂自硬砂、铸造缺陷、夹砂、热裂、脉纹引言呋喃树脂自硬砂工艺是指在呋喃树脂砂中加入一定量的酸性固化剂，使之在芯盒或砂箱内经历一定时间后，在常温条件下通过自行硬化成型（不需烘烤或吹入硬化气体）的一种造型制芯工艺。
呋喃树脂自硬砂硬化反应机理可简单描述为：涂敷在砂粒表面的树脂在酸性固化剂的催化作用下，呋喃树脂分子上的活性氢、羟甲基与羟甲基之间发生缩聚反应和呋喃环上的双键打开发生加成聚合反应，形成三维网状结构固体树脂，使型（芯）砂硬化成型。
1.呋喃树脂砂性能的优缺点1.1优点1)铸件的尺寸精度高、外部轮廓清晰、铸件表面光洁，外观质量好、组织致密、铸件综合品质高。
2)呋喃树脂自硬砂具有较好的流动性，容易紧实，脱模时间可调节，硬化后强度高，在其后的搬运及合箱过程中不变形，因树脂砂的强度高，在浇注和凝固过程中基本上不会出现位移现象，所以铸件的尺寸精度高。
3)不用烘干，缩短了生产周期、节省了能源、芯砂易紧实、溃散性好、容易清理、大幅度降低了劳动强度，为实现机械化生产创造了条件。
1.2 呋喃树脂自硬砂的不足之处1)对原砂质量要求高2)在生产过程中有刺激性气味3)采用树脂砂生产，成本较高2.呋喃树脂自硬砂的生产工艺技术2.1 原材料的选用1)铸造用砂的要求：原砂对呋喃树脂砂的性能、粘结剂用量、以及对铸件表面质量的影响很大，要求原砂中的SiO2含量要高、含泥量和酸耗值要低。
呋喃树脂自硬砂控制技术程利军零正技罗勇广西柳工机械股份有限公司广西柳州545007)摘要本文主要从硅砂的性能要求、造型过程的控制和再生砂的回用等对呋喃树脂自硬砂技术进行了探讨，供广大铸造同行参考。
关键词呋喃树脂自硬砂硅砂造型再生砂在线检测随着中国制造业近几年的长足发展，中国的铸造业也迎来了历史上最好的发展机遇。
目前，我国铸件的产量已连续多年位居世界之首。
呋喃树脂自硬砂工艺由于其生产周期短、铸件表面精度高、铸件质量容易控制、柔性化制造能力高等特点，已经被广泛的应用到机床铸件、耐磨铸件、工程机械铸件等产品中。
而铸造企业能否发挥呋喃树脂自硬砂的特点，有效的提高铸件的质量，这与型砂的控制技术有着密切的关系。
砂型铸造行业公认型砂控制技术、熔炼控制技术和管理水平三者决定了一个铸造厂在市场上的竞争能力，由此可见型砂的控制技术在铸造业中的重要性。
本文就呋喃树脂砂的一些控制技术提出一些个人的观点，希望同行提出批评指正。
1硅砂的技术要求1.1 硅砂的粒度组成硅砂的粒度反映了硅砂的颗粒大小和分布状态。
由于自硬砂强度的获得是依靠呋喃树脂“包覆”硅砂表面形成的高分子链，所以硅砂的粒度越细，从理论上说获得同样强度的树脂消耗量就越大，型砂的成本也就越高，所以在保证铸件不发生粘砂缺陷的前提下，尽可能提高硅砂的粒度。
1.2硅砂的角形系数硅砂的角形系数S=Sw／St图l试样抗拉强度与型砂粒度关系注：实验型砂组成的余量为0.212目以下Sw一硅砂的实际比表面积(cm2／g)St一硅砂的理论比表面积(cm2／g)硅砂的角形系数越小，表面就越园整，同样体积的硅砂表面积越小，硅砂和呋喃树脂的物理和化学结合力就越强，获得同样的抗拉强度需要的树脂消耗量就越低。
作为自硬砂用的硅砂角性系数要求≤1.30，最好≤1.15。
1.3硅砂的加工处理由于天然硅砂有大量直径小于0.02的泥分和一些污染物和一些有碱性的物资，泥分的存在极大的降低了硅砂的粒度组成，提高了树脂的消耗量，同时有碱性的物资在树脂砂硬化过程中消耗了大量的催化剂——对甲苯磺酸等物资，造成砂型硬化很慢甚至不硬化，所以硅砂必须经过擦洗和粒度分选处理。

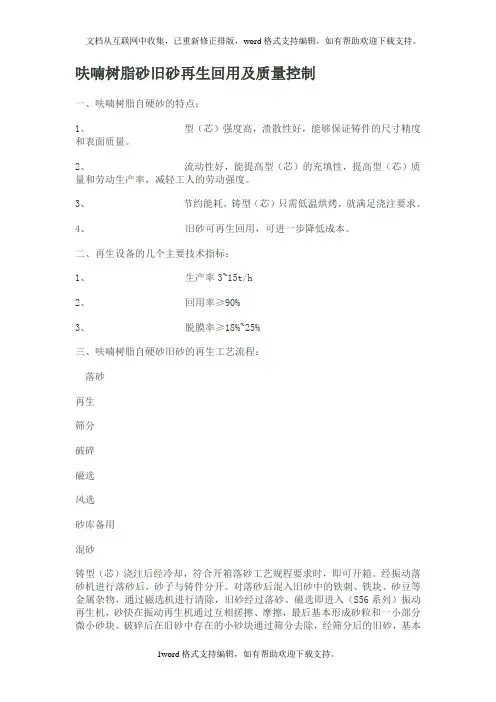

呋喃树脂砂旧砂再生回用及质量控制一、呋喃树脂自硬砂的特点：1、型（芯）强度高，溃散性好，能够保证铸件的尺寸精度和表面质量。
2、流动性好，能提高型（芯）的充填性，提高型（芯）质量和劳动生产率，减轻工人的劳动强度。
3、节约能耗，铸型（芯）只需低温烘烤，就满足浇注要求。
4、旧砂可再生回用，可进一步降低成本。
二、再生设备的几个主要技术指标：1、生产率3~15t/h2、回用率≥90%3、脱膜率≥18%~25%三、呋喃树脂自硬砂旧砂的再生工艺流程：落砂再生筛分破碎磁选风选砂库备用混砂铸型（芯）浇注后经冷却，符合开箱落砂工艺规程要求时，即可开箱。
经振动落砂机进行落砂后，砂子与铸件分开。
对落砂后混入旧砂中的铁刺、铁块、砂豆等金属杂物，通过磁选机进行清除，旧砂经过落砂、磁选即进入（S56系列）振动再生机，砂快在振动再生机通过互相搓擦、摩擦，最后基本形成砂粒和一小部分微小砂块。
破碎后在旧砂中存在的小砂块通过筛分去除，经筛分后的旧砂，基本以砂粒形成存在，然后进入（S52系列）转子再生机。
砂子在转子再生机中通过快速旋转的叶片，使刚进入再生机顶部的砂流，在离心力作用下，即刻被甩向耐磨筒壁，使旧砂在再生机里互相摩擦，撞击去除砂粒表面的残存粘结剂膜。
通过再生机再生的旧砂，存在大量的粉尘和微粒，这些物质的存在，会严重影响树脂性能，因此必须经风选进行清除。
风选后的再生砂既可输送到砂库中储存冷却备用。
四、再生砂的质量控制再生砂的质量直接影响到铸件质量和生产成本，故必须严格控制，对再生砂质量主要控制以下指标。
1、灼减量灼减量是指旧砂经过再生后，砂中残存的可燃性物质总量的百分数。
浇注落砂后的旧砂，砂粒表面覆盖着一层粘结剂膜，除靠近铸件表面的由于高温烧失外，大部分因远离铸件仍保持完整，这些仍保持完整粘结剂膜的旧砂，必须通过再生处理，才能达到工艺要求。
否则会使型砂发气量增加，从而引起铸件产生气孔等缺陷。
表1、不同材质的灼减量要求2、微粉含量微粉是指直径为0.106mm以下的颗粒，其表面积较大，再生时脱膜率低。
