华中科技大学硕士学位论文国内同类固化剂产品。
（6）对自硬呋喃树脂砂的硬化特性K值的分析表明，其值随固化剂总酸度的增大而呈下降趋势；在本研究条件下，气温因素大于环境湿度因素，在选用固化剂时，应首先根据气温确定合适型号的固化剂，再根据环境湿度情况调整固化剂加入量；最后对本研究开发的系列固化剂分别适用的温度湿度范围，以及综合使用的工艺方法做了总结和归纳。
关键词：自硬呋喃树脂固化剂二甲苯磺酸硫酸氢甲酯磺化酯化红外光谱分析华中科技大学硕士学位论文AbstractDue to the advantages of high sand mold strength, great dimensional accuracy, fast curing rate, high efficiency, low production costs, low labor intensity, perfectly conforms to the requirements of modern casting technology, no-bake furan resin sand molding process has been widely used in production, and considered to be the main process of foundry industry in the future. At the same time, curing agent for no-bake furan resin, the quality of which is an important guarantee for the development of no-bake furan resin sand molding, is a decisive factor to the performance of furan resin sand.In this investigation, a series of casting furan resin curing agents, xylene sulfonic acid and methyl hydrogen sulfate as the main active ingredient, were synthesized via concentrated sulfuric acid liquid phase sulfonating method. Besides, lots of researches on curing mechanism of no-bake furan resin, characteristics and using technology of curing agents have been done. The conclusions are as following:(1) Compared with the synthesis of similar products in the market, this series of curing agents get advantages of low synthesis temperature(the sulphonation temperature was dropped from about 120℃ to 80℃), short reaction time(the sulphonation time was cutted from 8h to 4h).(2) Combination of sulfonation and esterification was achieved in this synthesis. So, there are both xylene sulfonate and dimethyl sulfate in these curing agents. It turned out that sand molds hardened by this series of products got higher initial strength and final strength. Besides, this series of curing agents illustrated better moisture resistance, and met producing demands with less dosage under varieties of environmental conditions.(3) The active ingredients in this series of products are confirmed as aryl sulfonic acid, sulfonate and dimethyl sulfate by infrared spectroscopy, which means that reactions during the synthesis process occurred in the manner envisaged. The synthesis process was divided into two parts, sulfonation and esterification. How synthesis factors affected the reaction was figured out by analyzing the infrared spectra.(4) In reference to related literatures, based on the results of experiments and SEM images, the curing mechanism of no-baking furan resin was discussed, including the role curing agents played in the curing process and how to measure the properties of curing agents.(5) To compare with the synthesis of similar products in the market, experiments on using life time and curing rate of molding sand mixed with different curing agents were done. Hardening coefficient K was introduced into this thesis to investigate the hardening华中科技大学硕士学位论文properties of curing agents comprehensively. The results showed that our productions had better performances.(6) Relationship between acidities of curing agents and hardening coefficient K was discussed. It appeared that K decreased with the increase of acidity. Besides, it was proved that temperature influenced the curing rate of molding sand deeper than humidity, which indicated the choice of curing agent should be firstly based on temperature to determine appropriate type of curing agents and then adjust the dosage of them according to humidity condition. At last, proper range of temperature and humidity conditions for this series of curing agents and the process for synthetically using them were summarized.Keywords: No-bake furan resin, Curing agents, Xylene sulfonate, Dimethyl sulfate, Sulfonation, Esterification, Infrared spectroscopy独创性声明本人声明所呈交的学位论文是我个人在导师指导下进行的研究工作及取得的研究成果。
第一章铸造用呋喃树脂砂概述一、自硬呋喃树脂砂的特点1. 优点:1)铸件表面光洁、棱角清晰、尺寸精度高；2)型砂的溃散性好，清理、打磨容易，从而减少了落砂清铲修整工序中对铸件形状精度的损害；3)由于在各个工序中都最大限度的排除了影响铸型、铸件变形和损坏的因素，所以树脂砂铸件的铸件表面质量、铸件几何尺寸精度方面比黏土可以提高1~2级，达到了CT7~9级精度和1~2mm/600mm的平直度，表面粗糙度大有改观；4)减轻劳动强度大大改善了劳动条件和工作环境，尤其是减轻了噪声、矽尘等，减少了环境污染；5)树脂砂型(芯)强度高(含高温强度高)、成型性好发气量较其它有机铸型低、热稳定性好、透气性好，可以大大减少铸件的粘砂、夹砂、砂眼、气孔、缩孔、裂纹等铸件缺陷，从而降低废品率，可以制造出用黏土砂难以做出的复杂件、关键件；6)旧砂回收再生容易可以达到90%左右的再生回收率。
在节约新砂、减少运输、防止废弃物公害方面效果显著。
2. 缺点：1)对原砂要求较高，如粒度、粒形、SiO2含量、微粉含量、碱金属盐及黏土含量等都有较严格要求；2)气温和湿度对硬化速度和固化后强度的影响较大；3)与无机类黏结剂的铸型相比，树脂砂发气量较高，如措施不当，易产生气孔类缺陷；4)与黏土砂相比，成本仍较高；5)对球铁件或低碳不锈钢等铸件，表面因渗硫或渗碳可能造成球化不良或增碳，薄壁复杂铸钢件上易产生裂纹等缺陷；6)浇注时有刺激性气味及一些有害气体发生，CO气发生量较大，需要良好的通风条件。
二、自硬呋喃树脂砂原辅材料1. 原砂：原砂品质对树脂用量，树脂砂强度以及铸件质量影响很大，某些工厂由于忽视对原砂质量的严格要求，给生产带来很多麻烦。
表1列举了不同大小和材质的铸件采用原砂的技术指标。
表1 树脂自硬砂用原砂的技术指标(质量分数，%)①微粉：对30/50、40/70筛号的原砂、140筛号以下为微粉；对50/100、70/140筛号的原砂，200筛号以下为微粉；对100/200筛号的原砂，270筛号以下为微粉。

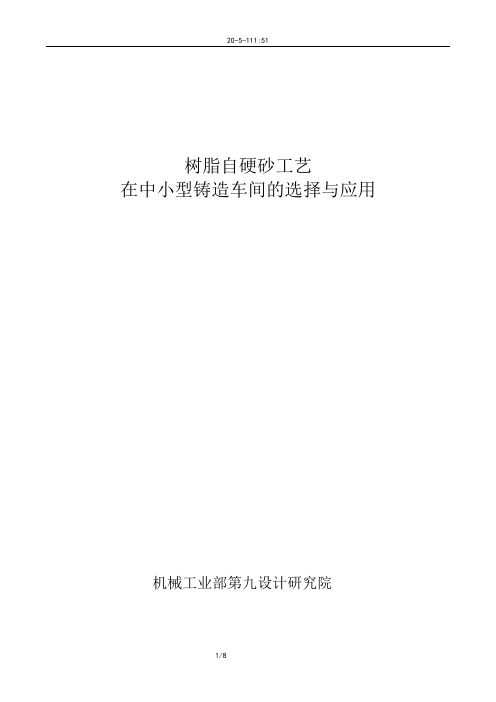

树脂自硬砂工艺在中小型铸造车间的选择与应用机械工业部第九设计研究院树脂自硬砂工艺在中小型铸造车间的应用机械工业部第九设计研究院吴殿杰摘要:树脂自硬砂工艺与普通潮模砂工艺相比,不论从环保角度,还是从经济效益,社会效益来看,都已显示出广阔的应用前景。
随着人们对产品质量，资源利用和环净保护意识的增强，尤其针对我国目前上万家中小型铸造车间存在的严重能耗及铸件质量问题，更加迫切地要求我们在生产过程及其产品消耗的资源尽可能少，对环境的污染尽可能少。
通过全国400多家树脂砂铸造车间经验证明，采用树脂自硬砂工艺对促进铸造产品上质量，上水平，上效益，加强环保及提高企业竞争能力具有独特的优越性和推广价值。
主题词：树脂自硬砂环保效益1.国内树脂砂工艺应用概况1.1国内中小型铸造车间生产状况目前，我国铸造行业单件小批生产的中小型铸造车间占很大比重，约占厂点数的85%～90%，约占全国铸件年产量的50%左右。
其中绝大部分仍采用较落后的生产工艺和方法，普遍存在着铸件质量差，能耗大，工人劳动强度大，经济效益差的局面。
进些年来，许多铸造生产厂家为了适应市场经济的发展，尤其为适应引进产品制造技术的需要，相应地对现有铸造车间进行了技术改造。
其中许多厂家采用了树脂自硬砂工艺。
如四川柴油机厂，重庆汽车发动机厂，天津内燃机厂以及许多机床厂，阀门厂，水泵，兵器，船舶等行业都相继采用了树脂自硬砂生产工艺。
据不完全统计，到目前为止，国内大陆约有400余铸造厂家(点)采用树脂自硬砂工艺，其经济效益和社会效益非常显著。
1.2主要采用的树脂自硬砂工艺通常用于铸造生产的树脂自硬砂工艺有酸固化呋喃树脂自硬砂工艺和碱固化酚醛尿烷树脂自硬砂工艺(PEP SET工艺)。
前者多用于机床，泵，阀体行业等中小批量铸件的生产，后者多用于汽车铸造行业等批量较大的铸件生产。
“自硬法”(NO BAKE),就是不需加热的工艺。
目前用于铸造生产的树脂自硬砂工艺还有如下：酸固化酚醛树脂砂工艺(Phenolic/Acid)酚醛-酯自硬砂工艺(Phenolic/Ester)油尿烷工艺(Oil/Urethan)水玻璃酯自硬工艺(Silicate/Ester)磷酸氧化铝工艺(Alumina/Phosphate)所有树脂自硬砂工艺所涉及到的都包括树脂组份,催化剂,添加剂以及温度,水份含量,原砂质量,混砂操作等。
铸造技术：自硬呋喃树脂砂性能及优缺点进群须知，供应商和业务员禁止入群表面稳定性将经 24小时硬化后的φ 50×50试样称重 W 1；然后放在 14目筛上振动 2分钟，再称重 W 2，则表面稳定性为：SSI=W 2/W 1 × 100％砂型（芯）表面稳定性不足会导致冲砂及砂眼、机械粘砂等缺陷，一般来说表面稳定性的好坏与型砂常温强度的高低是一致的。
增加树脂加入量，选择合适的固化剂品种及加入量，不超过可使用时间，造型时适当的紧实，芯盒填砂面用刮刀墁平等等都可提高表面稳定性。
生产上要求砂型（芯）的互作表面（即与铁水接触的表面）稳定性应大于 90%，现场经验判定方法是用手指摩擦硬化后的型（芯）表面，一般以摸不下砂粒为准。
透气性它与硬化速度无关，与砂的粒型和粒度组成有关，颗粒越小，粒度越分散，含微分越多则透气性越差，粘结剂加入量多也影响透气性。
透气性好是呋喃树脂砂的一个优点，他弥补了有机铸型发气量大的优点，但也不可忽视采用集中通气等方式解决砂型和型芯的通气。
发气量呋喃树脂是有机粘结剂，型砂发气量主要与树脂的成分和加入量有关。
脲醛的发起量大，而糠醇和甲醛的发气量低。
加入量大，发气量相应增大而且发气时间也延长，但与发气的增长率不成比例。
千方百计降低树脂加入量之所以成为树脂砂互艺最基本的问题之一，除了经济上的原因之外，也是为了尽量降低砂型发气量，以减少铸件的气孔、呛火等缺陷。
由于发气量与型砂灼减量成正比，为方便起见，生产厂常以测定型砂灼热减量的方法代替测定发气量。
溃散性其指标用高温残留强度高低来反映。
将试样经 24小时硬化后放在 100、 200、300℃的电炉中保持一定时间，取出冷却至室温，测定其抗压强度。
残留抗压强度越低，说明溃散性越好。
一般说呋喃砂溃散性比较好，500℃左右残留强度为零。
实际砂型浇注后，由于树脂砂导热性较差，靠近铁水部分的砂层经受高温显示出较好的溃散性，但离铁水稍远一些的砂层受到热作用较小，残留强度仍然很高。
【坛友分享】浅析呋喃树脂自硬砂铸造的生产技术和应用1、自硬呋喃树脂砂铸造中所需原材料的选用1) 铸造用砂的要求原砂对呋喃树脂砂的性能粘结剂用量以及铸件表面质量的影响很大，要求原砂中的SiO2含量要高，含泥量和酸耗值要低。
建议粒度：大件42或30组别，中件21组别，小件15或10组别。
2) 呋喃树脂呋喃树脂是由糠醇生产而成的树脂，其糠醇含量较高，树脂的存放性能得以改善，热强度高但增加了成本。
树脂中的游离甲醛是生产中产生刺激性气体的来源，也是恶化环境的因素之一，应加控制（如铸造厂效率较好建议选用低甲醛呋喃树脂，保护环境）。
铸铁件生产应选用低氮或无氮树脂，实际应用根据铸件的技术要求和结构来选择。
3) 固化剂一般采用有机磺酸溶液按其水溶液或醇溶液的浓度来调节固化速度，铸造厂可以根据自己的工艺要求进行固化时间的调节，十分方便。
4) 添加剂（硅烷作偶联剂）为改善呋喃树脂自硬砂的性能，配比中常加入一些添加剂。
加入少量的硅烷作偶联剂，可显著的提高树脂砂强度，但随着时间的延长作用逐渐减弱，一般两个月将消失。
因此在国内由用户在使用之前加入并搅拌均匀，应尽快用完，也有部分呋喃树脂生产厂家为了方便客户，出厂之前便已经添加了硅烷。
（因此使用的时候必须注意时效问题）2、旧砂的再生和回收利用（降低成本）旧砂能很好的回收与再生是呋喃树脂砂的一大优点之一。
如何控制好再生砂的质量，是生产出高质量树脂砂铸件的关键质量树脂砂铸件的关键。
1) 砂温调节稳定砂温是呋喃树脂自硬砂的关键，尤其是再生砂的砂温，因此砂温调节是必不可少的。
如果砂温能控制好的话，它即可提高生产效率，可减少数珠加入量，又可减少砂型损坏和铸造缺陷，降低成本。
2) 关于呋喃树脂再生砂的质量指标@再生砂的酸耗值和PH值对于用酸作固化剂的呋喃树脂，酸耗值通常取负值；PH值过高就较难确定酸固化剂合适的加入量，一般PH值控制在3～6的范围。
@再生砂的灼减量和发气量灼减量是衡量树脂砂型中硬化粘结剂的残留量的大致标准。
呋喃树脂砂铸造生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!呋喃树脂砂铸造生产工艺流程如下：1. 原材料准备a. 呋喃树脂：根据所需树脂砂的强度和耐磨性等性能要求，选择合适型号的呋喃树脂。
场技师专业论文工种：铸造工浅谈呋喃树脂自硬砂的生产及应用摘要 (2)引言 (2)1.呋喃树脂砂性能的优缺点 (2)2.呋喃树脂自硬砂的生产工艺技术 (3)3.工艺及现场控制 (6)4.呋喃自硬树脂砂铸件的缺陷分析及防止措施 (8)5.结论 (9)参考文献 (10)本论文针对呋喃树脂自硬砂的坭芯生产，阐述了呋喃树脂自硬砂的原材料配比、混制及硬化工艺。
结合作者多年在实际生产工作中的经验，就生产中出现的实际问题进行分析和讨论，通过采取文中提出的控制、解决措施，有效地解决了铸件出现的气孔、粘砂、热裂、冲/夹砂、脉纹等铸造缺陷。
关键词：呋喃树脂自硬砂、铸造缺陷、夹砂、热裂、脉纹引言呋喃树脂自硬砂工艺是指在呋喃树脂砂中加入一定量的酸性固化剂，使之在芯盒或砂箱内经历一定时间后，在常温条件下通过自行硬化成型（不需烘烤或吹入硬化气体）的一种造型制芯工艺。
呋喃树脂自硬砂硬化反应机理可简单描述为：涂敷在砂粒表面的树脂在酸性固化剂的催化作用下，呋喃树脂分子上的活性氢、羟甲基与羟甲基之间发生缩聚反应和呋喃环上的双键打开发生加成聚合反应，形成三维网状结构固体树脂，使型（芯）砂硬化成型。
1.呋喃树脂砂性能的优缺点1.1优点1)铸件的尺寸精度高、外部轮廓清晰、铸件表面光洁，外观质量好、组织致密、铸件综合品质高。
2)呋喃树脂自硬砂具有较好的流动性，容易紧实，脱模时间可调节，硬化后强度高，在其后的搬运及合箱过程中不变形，因树脂砂的强度高，在浇注和凝固过程中基本上不会出现位移现象，所以铸件的尺寸精度高。
3)不用烘干，缩短了生产周期、节省了能源、芯砂易紧实、溃散性好、容易清理、大幅度降低了劳动强度，为实现机械化生产创造了条件。
1.2 呋喃树脂自硬砂的不足之处1)对原砂质量要求高2)在生产过程中有刺激性气味3)采用树脂砂生产，成本较高2.呋喃树脂自硬砂的生产工艺技术2.1 原材料的选用1)铸造用砂的要求：原砂对呋喃树脂砂的性能、粘结剂用量、以及对铸件表面质量的影响很大，要求原砂中的SiO2含量要高、含泥量和酸耗值要低。
树脂砂工艺第一章/ 概论1 — 1 自硬呋喃树脂砂的概念自硬呋喃树脂砂的命名来源于英语的Furan No-Bakeprocess，它表示以呋喃树脂为粘结剂，并加入催化剂混制出型砂，不需烘烤或通硬化气体，即可在常温下使砂型自行固化的造型方法。
通常被简称为“冷硬树脂砂”，甚至“树脂砂”。
以下介绍两个基本概念。
一、呋喃树脂的概念由碳原子和其它元素原子(如O、S、N等)共同组成的环叫做杂环、组成杂环的非碳原子叫杂原子。
含有杂环的有机化合物叫做杂环化合物。
所谓“呋喃”，是含有一个氧原子的五员杂环有机化合物，它是表示一族化合物的基本结构总称。
在呋喃系中不带取代基的杂环作为母体，叫做“呋喃”，它的衍生物则根据母体来命名。
呋喃本身在互业上并无什么用途，但它的衍生物——糠醛和糠醇，却是互业上的重要原料，它们是最重要的呋喃衍生物，糠醛学名叫α——呋喃甲醛，糠醇学名叫呋喃甲醇。
它们的分子结构如下：含有糠醇的树脂称为呋喃树脂。
作为铸造粘结剂用的呋喃树脂一般是用糠醇(FA)与尿素、甲醛或苯酚等缩合而成的,如尿醛呋喃树脂（UF/FA）、酚醛呋喃树脂(PF/FA)、酚脲醛呋喃树脂（UPF－FA)和甲醛——糠醇树脂(F/FA)等。
二、呋喃树脂的硬化机理根据呋喃树脂的组成不同，分别可以通过加热、通入硬化气体或添加酸催化剂等方法使其固化。
酸催化（即“自硬”）的呋喃树脂一般糠醇含量都超过50%。
其硬化机构很复杂，现在还未完全弄清楚，但基本的树脂化反应包括了糠醇的第一醇基和呋喃环的第五位氢之间的脱水缩合，此外呋喃环的断裂生成乙酰丙酸，第一醇基间脱水生成醚和醛等等的反应。
1 — 1自硬呋喃树脂砂的优缺点一、自硬呋喃树脂砂具有以下优点：1 ．铸件表面光洁、棱角清晰、尺寸精度高。
这是由于树脂砂造型可以排除许多使型（芯）变形的因素。
1.1型砂流动性好，不需捣固机紧实，减少了模样（芯盒）的伤损和变形。
1.2砂型（芯）固化后起模，减少了因起模前松动模样和起模时碰坏砂型（芯）引起的变形。
