道岔安装调试作业指导

道岔大修作业指导书作业人员要熟练掌握道岔大修的操作要领 ,能够将组装好的道岔铺设进既有路线,以改善路线设备。

《铁路技术管理规程》《铁路线路修理规则》《铁路工务安全规则》《既有线提速 200~250 km/h 线桥设备维修规则》《电气化铁路有关人员电气安全规则》《铁路营业线施工安全管理办法》 (铁运 C20223280)。

防护信号,起道机,撬棍、捣镐、大拉耙.铁锹、道钉锤﹑轨距尺.轨温表等。

4.1 点名分工工班长组织职工列队点名 ,明确作业分工项目 , 内容及时间,所有职工均应按规定使用劳动保护用品。

4.2 安全预想(1)上班集中思想 ,明确各自作业范围及特点 ,做到自控、互控、他控及联控,来车按规定要求下道避车，并将工(机)具撤出限界以外;(2)成组更换道岔钢轨时 ,要注意先后路线的钢轨与新道岔是否同类型钢轨;(3)在更换不同类型的道岔时 ,对附带曲线要作相应的调整工作;(4)在更换道岔时,要防止破坏路线标志和信号设备;(5)电气化区段安全:①在与接触网不足 2m 的处所进行作业时,必须按停电施工天窗执行，并由供电部门人员配合施工;②执行电气化铁路其他与之相关的要求。

(6)如遇恶劣天气,执行《铁路工务安全规则》有关规定。

4.3 工机(具)检查作业负责人负责落实专人对机 (工)具性能及安全性的检查确认 ,防止将损伤的工 (机)具带人作业现场。

使用的工 (机)具必须按要求用反光漆(膜)进行编号，以防止侵限或者遗留在路线上。

4.4 设置防护驻站联络员提前 40 min 到达车站办理登记手续，了解列车运行情况 ,及时通知现场防护员 ;现场防护员根据要求准备好防护标牌,按要求设置防护。

现场防护员 (联系艰难地段增加中间联络员 )接到驻站防护员通知后，会同作业负责人,组织所有作业人员在就近安全通道或者在路肩上行走至作业地点附近的安全地带。

4.5 作业准备(1)事先与电务、车站联系，上道时必须有电务配合施工;(2)根据实地情况，合理配制新岔先后龙门轨长度，铺轨、接轨时人员要充足，设专人负责指挥,动作协调一致;(3)配齐各部的零件，并做好除锈涂油工作;(4)再次检查尖轨与基本轨是否密贴 ,调整好基本轨的蜿蜒点,检查各部份间隔尺寸是否符合要求;(5)卸下的新轨要放在既有线钢轨外侧的枕木头上，新旧钢轨间距不得少于 150mm,新轨轨面高度不得超过旧轨轨面 25mm,并要垫平放稳、钉固。

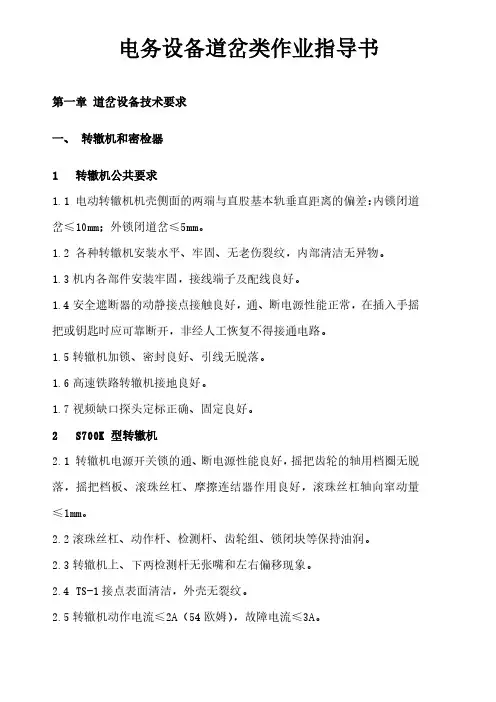

电务设备道岔类作业指导书第一章道岔设备技术要求一、转辙机和密检器1 转辙机公共要求1.1 电动转辙机机壳侧面的两端与直股基本轨垂直距离的偏差：内锁闭道岔≤10mm；外锁闭道岔≤5mm。

1.2 各种转辙机安装水平、牢固、无老伤裂纹，内部清洁无异物。

1.3机内各部件安装牢固，接线端子及配线良好。

1.4安全遮断器的动静接点接触良好，通、断电源性能正常，在插入手摇把或钥匙时应可靠断开，非经人工恢复不得接通电路。

1.5转辙机加锁、密封良好、引线无脱落。

1.6高速铁路转辙机接地良好。

1.7视频缺口探头定标正确、固定良好。

2 S700K 型转辙机2.1 转辙机电源开关锁的通、断电源性能良好，摇把齿轮的轴用档圈无脱落，摇把档板、滚珠丝杠、摩擦连结器作用良好，滚珠丝杠轴向窜动量≤1mm。

2.2滚珠丝杠、动作杆、检测杆、齿轮组、锁闭块等保持油润。

2.3转辙机上、下两检测杆无张嘴和左右偏移现象。

2.4 TS-1接点表面清洁，外壳无裂纹。

2.5转辙机动作电流≤2A（54欧姆），故障电流≤3A。

2.6技术指标见（表一）：表一3 ZYJ系列转辙机3.1 公共部分3.1.1电机、油泵组、管路无异声，油箱油位保持在标尺上下标记之间；油管路及各接头部分连接牢固，无渗漏油。

3.1.2油缸、动作杆动作平稳、无颤抖、爬行现象。

3.1.3动、静接点组安装牢固，接点接触深度≥4mm；接点接触压力两侧均匀,接触良好，动接点手扳摆动量≤2mm。

3.1.4滚轮在动作板滚动灵活，落下时，与动作板间隙≥0.5mm。

3.1.5启动片不与动作板或动作板盖板磨卡，速动片快速切断动作接点性能良好；接点组拉簧弹力适当，作用良好。

3.1.6橡胶油管转角半径不小于150mm，槽道口封堵良好，槽道外管路胶管防护良好，油管外观无较大龟裂。

3.1.7锁闭杆（表示杆）平顺、无张口。

3.2 ZYJ7转辙机3.2.1 惯性轮与电机轴摩擦作用良好，手动检查不抱死；转辙机转换终了时，接点不反弹；3.2.2 溢流压力、动作时间等关键数据见（表二、表三、表四）：表二表三表四3.3 ZY（J）4转辙机3.3.1 表示杆平顺、无张口；主机缺口符合1.5±0.5mm标准，转换锁闭器符合4.0±1.5mm。

[作业指导书]更换道岔护轨作业指导书作业指导书：更换道岔护轨作业指导书引言概述：道岔护轨是铁路交通运输中的重要设备，其正常运行对于列车的安全行驶至关重要。

为了确保道岔护轨的正常运行，必须定期进行更换和维护。

本文将详细介绍更换道岔护轨的作业指导书，以确保作业的安全和高效进行。

一、准备工作1.1 确定更换道岔护轨的具体位置和数量。

1.2 准备必要的工具和设备，如扳手、螺丝刀、起重设备等。

1.3 确保作业人员具备相关的操作技能和安全意识。

二、拆卸旧护轨2.1 使用扳手和螺丝刀将旧护轨上的螺丝拆除。

2.2 使用起重设备将旧护轨从道岔上移除。

2.3 检查旧护轨的磨损情况，确保及时更换以避免安全隐患。

三、安装新护轨3.1 将新护轨放置在道岔上，并使用螺丝固定。

3.2 调整新护轨的位置，确保与道岔的连接密切。

3.3 使用专业工具对新护轨进行固定和调整，确保其稳固可靠。

四、检查和测试4.1 检查新护轨的安装情况，确保没有松动和歪斜现象。

4.2 进行道岔的试车，测试新护轨的运行情况。

4.3 对道岔进行全面检查，确保整个更换过程没有遗漏和失误。

五、清理和记录5.1 清理作业现场，确保没有工具和杂物遗留。

5.2 记录更换护轨的具体过程和情况，以备日后查阅。

5.3 对作业人员进行总结和反馈，以提高作业效率和安全水平。

结语：通过本文的作业指导书，我们可以清晰地了解更换道岔护轨的操作流程和注意事项。

在实际作业中，务必严格按照指导书的要求进行，确保作业的安全和顺利进行。

希翼本文能为相关作业人员提供匡助，保障道岔护轨的正常运行。

成组更换无缝道岔作业指导书11.1 作业技术要求11.1.1 道岔各部几何尺寸及零配件的安装符合设计图纸要求。

严格按施工设计及道岔标准图号要求施工。

11.1.2 正线全部采用全焊式无缝混凝土轨枕道岔设计施工。

可动心轨（贝尔岔心）无缝道岔的钢轨接头除绝缘接头采用胶接绝缘接头外，其余接头应全部焊接；固定型道岔除绝缘接头采用胶接绝缘接头，辙叉曲股接头可采用冻结接头外，其余接头应全部焊接。

11.1.3 曲股接头冻结应采用高强螺栓，扭矩应保持1100～1400N〃m。

11.1.4 导轨、辙叉、心轨、翼轨的扣件扭矩应保持120～150N〃m；尖轨及其前后各25m范围内的基本轨扣件扭矩应保持在60～80N〃m。

11.1.5 铺设混凝土岔枕时，应用Ⅲ型混凝土枕过渡，道岔直向过渡枕：υmax≤120 km/h时，道岔直向两端过渡枕均不得少于50根；160km/h≥υmax >120 km/h时，道岔直向两端过渡枕均不得少于75根；道岔侧向过渡枕(含岔后长岔枕)：18号道岔侧向过渡枕不得少于38根；30号和38号道岔侧向过渡枕均不得少于65根。

11.1.6 正线同一岔区，道岔与道岔之间应铺设与过渡枕同规格的轨枕。

11.1.7 交叉渡线道岔按整体无缝化设计施工，内部接头除钝角和锐角辙叉心前后冻结外，其余接头胶结或焊接。

11.1.8 成组更换道岔时，除已进行完清筛换砟施工外，须全断面更换Ⅰ级道砟（遇基床病害需同步铺设排水板）。

正线道岔换砟深度不得低于300mm，铺设土工布作业时，换砟深度不小于350mm。

特殊困难条件下道床厚度不足300mm时，应换砟至路基面，并做好排水坡。

砟肩宽度应不小于450mm，砟肩堆高由岔枕顶面往上l50mm。

站线道岔换砟深度根据现场实际进行设计确定。

11.1.9 铺设无缝道岔的锁定轨温必须符合设计文件要求，为观测和控制无缝道岔的位移量，每组须设3对观测桩，在限位器处设1对，在岔头、岔尾各设1对。
