精确测定晶胞参数的方法

晶胞参数的测定范文晶体学中的晶胞参数是描述晶体结构的重要参数，它包括晶胞的长度、角度、空间群和晶胞的相对位置等信息。

精确测定晶胞参数对于理解晶体结构和性质，以及实现晶体工程应用至关重要。

本文将介绍晶胞参数的测定方法及其应用。

首先，需要选择适当的单晶样品。

单晶样品是指晶体中只有一种晶体方向的晶体，它可以提供对晶胞参数的更准确测定。

可以使用晶体生长技术来获得单晶样品，比如溶液法、气相输运法等。

然后，对单晶样品进行制备，以便进行X射线衍射测量。

一般来说，需要将单晶样品切割成合适的尺寸，通常是小于1mm大小的立方体，并进行必要的精细加工，以提高测量的准确性。

接下来，进行X射线衍射测量。

X射线衍射实验通常是通过在晶体上照射X射线束，测量衍射的X射线强度和角度来得到晶体的结构信息。

衍射实验可以采用旋转法或倾斜法进行。

旋转法是固定探测器，旋转主要方向测量不同角度的衍射数据；倾斜法是固定样品，通过倾斜角度改变衍射条件，得到不同的衍射数据。

测量完成后，需要进行数据处理和分析以获取晶胞参数的数值。

这通常涉及到使用衍射数据进行峰、峰位置修正、结构因子计算等步骤。

最后，根据衍射数据和分析结果，可以推导出晶体的空间群、晶胞参数、原子位置等信息。

晶胞参数的测定在晶体学中具有广泛的应用。

它可以帮助研究人员了解晶体的结构和性质，确定其晶体学类型，探索晶体的晶体工程应用。

例如，通过测定晶胞参数，可以计算晶胞体积和密度，确定晶格常数和晶格弹性常数，了解晶体的对称性和晶胞形状等。

晶胞参数的测定对于新材料的发现、催化剂的设计、固体物理学和化学等领域的研究都有重要意义。

总之，晶胞参数的测定是理解晶体结构和性质的关键步骤之一，其中X射线衍射是最常用的测定方法之一、通过选择适当的样品、测量和分析数据，可以得到准确的晶胞参数，并对晶体进行深入研究和应用。

晶胞参数的测定在材料科学、固体物理学和化学等领域具有广泛的应用前景。

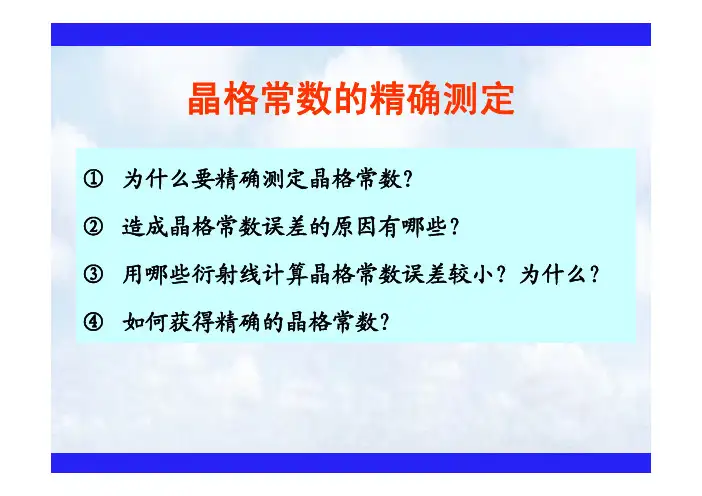

晶格常数的精确测定① 为什么要精确测定晶格常数？ ② 造成晶格常数误差的原因有哪些？ ③ 用哪些衍射线计算晶格常数误差较小？为什么？ ④ 如何获得精确的晶格常数？晶格常数的精确测定1. 晶格常数精确测定的原理； 2. 衍射仪法的主要误差来源； 3. 外推法精确测定晶格常数； 4. 精确测定晶格常数应用举例；1.晶格常数精确测定的原理• 点阵常数是晶体物质的重要参量，它随物质的化学成分和 外界条件（温度和压力）而发生变化。

• 在金属与合金材料的研究过程中所涉及到的许多理论和实 际应用问题，诸如，晶体物质的键合能、密度、热膨胀、 固溶体类型、固溶度、固态相变、宏观应力等，都与点阵 常数变化密切相关。

• 所以可通过点阵常数的变化揭示上述问题的物理本质及变 化规律。

但是，在这些过程中，点阵常数的变化一般都是 很小的（约为 10-4Å 数量级），因此必须对点阵常数进行 精密测定。

1.晶格常数精确测定的原理Sialon的结构图 1. SiO2–Si3N4–Al2O3–AlN等温截面图(1700 ℃ )¾α-Sialon: MxSi12-(m+n) Alm+n OnN16-n 等轴晶系，硬度高 ¾β-Sialon:Si6-ＺAlＺOＺN8-Ｚ,0<z<4.2 六方晶系 ,强度高，韧性好 ¾O‘-Sialon :Si2-xAlxＯ1+x N2-x(0<x≤0.3) 抗氧化性优异1.晶格常数精确测定的原理2θ: 26.512°/100; 20.076 °/76; 37.051 °/501.晶格常数精确测定的原理如何分辨Si2N2O和O′-Sialon？Si2N2O; 2θ: 26.512°/100; 20.076 °/76; 37.051 °/50 O′-Sialon , 2θ: 26.461°/100; 19.956 °/73; 37.020 °/731.晶格常数精确测定的原理1.晶格常数精确测定的原理1.晶格常数精确测定的原理a=λ2sin θH 2 + K 2 + L21.晶格常数精确测定的原理外推法精确测定晶格常数的基本原理• 将布拉格公式λ＝2dsinθ微分，得 衍射仪法Δλ = 2Δd sin θ + 2d cosθ ⋅ ΔθΔλ Δd = + ctgθ ⋅ Δθ d λΔλ=0Δd = −ctgθ ⋅ Δθ d¾当θ接近 90°， ctgθ趋向 0 ，由 θ的误差产生的d值误差趋向于0。

晶胞参数未知时： 晶胞参数未知时： 未知)， 设 A=λ2/4a2 (a未知 ，sin2θ=A (h2+k2+l2) 未知 令 h2+k2+l2= N, 则 sin2θ= AN。 。 指标化的步骤如下： 指标化的步骤如下： 根据实测θ求出相应 求出相应sin ； 根据实测 求出相应 2θ； 用第一条线的sin 去除每条线的 去除每条线的sin ， 用第一条线的 2θ去除每条线的 2θ，计算出一系列 sin2θ/sin2θ1，得到的商为整数或接近整数。若不为整数， 得到的商为整数或接近整数。若不为整数， 使其成为或接近整数。 则×2或×3使其成为或接近整数。在所得的整数中，若出 或 使其成为或接近整数 在所得的整数中， 等数时， 以消除这些数， 现7，15，23等数时，应将所有线×2以消除这些数，因 ， ， 等数时 应将所有线× 以消除这些数 为h2+k2+l2 ≠7，15，23。 ， ， 。 例题见下页
第四章 粉末图指标化及 晶胞参数精测
一、粉末图的指标化
1、指标化的定义 、 2、指标化的用途 、 3、指标化的方法 、
1、指标化的定义 、 求出粉末图上各衍射线的衍射指标(hkl)。 求出粉末图上各衍射线的衍射指标 。 衍射指标是衍射物相重要的衍射参数之一。 衍射指标是衍射物相重要的衍射参数之一。
A. 图解外推法— 又称为 又称为Taylor图解外推法（英国），适用于 图解外推法（ ），适用于 图解外推法 英国），
B.
计算机程序法
9214程序 1984年美国地质调查局编 在DOS 下运行。 程序: 年美国地质调查局编,在 下运行。 程序 年美国地质调查局编 Jade软件 日本理学编，在Windows下运行。 软件— 下运行。 软件 日本理学编， 下运行 Checkcell软件 德国软件 在Windows下运行。 软件— 下运行。 软件 德国软件, 下运行 原理：采用最小二乘法修正晶胞参数。输入粗晶胞，对所有可能面 原理：采用最小二乘法修正晶胞参数。输入粗晶胞， 理论和d实测比较 网（hkl）计算理论 值，d理论和 实测比较，在θ角规定的误差范 ）计算理论d值 理论和 实测比较， 角规定的误差范 围内（ ），进行精修 围内（0.02º-0.04º），进行精修。 ），进行精修。

晶胞参数的测定晶胞参数指的是确定晶体结构的一组关键参数，通常包括晶格常数和晶胞角度。

正确测定晶胞参数对于理解晶体结构以及相关性质的研究非常重要。

本文将介绍一些常用的测定晶胞参数的方法，并探讨这些方法的精确性。

测定晶胞参数的方法主要分为实验方法和计算方法两类。

实验方法主要是通过实验手段直接测量晶体的晶格常数和晶胞角度，包括X射线衍射、中子衍射、电子衍射和红外光谱等。

计算方法则是根据晶体的结构信息，通过理论推导或计算进行计算。

X射线衍射是一种常用的测定晶胞参数的方法。

该方法利用X射线与晶体中电子的相互作用来确定晶胞参数。

首先需要通过旋转摄影技术获得测量晶体的衍射图样，然后通过衍射图样的分析计算得到晶体的晶格常数和晶胞角度。

X射线衍射具有分辨率高、准确性好的特点，可以测定晶胞参数的精确值。

中子衍射是另一种常用的测定晶胞参数的方法。

中子衍射与X射线衍射原理类似，也是通过中子与晶体中原子核的相互作用来测定晶胞参数。

与X射线相比，中子的相互作用更多地受到原子核的散射影响，因此能够提供更多的信息。

中子衍射需要借助中子源，包括核反应堆和中子发生器等，因此实验条件更为复杂，但是能够得到更准确的晶胞参数信息。

电子衍射是测定晶胞参数常用的方法之一，特别适用于纤维状和表面薄层晶体的测定。

电子衍射通过电子束与晶体中原子的相互作用来测定晶胞参数，可以获得与中子衍射类似的信息。

电子衍射实验简单，仪器成本低，常用于非晶态样品或晶体的肌理分析。

红外光谱通过测量光谱吸收来间接获得晶体的晶格常数信息。

红外光谱是基于物质分子在吸收红外波长的辐射时，分子中的化学键发生振动的现象。

晶体中原子之间通过共价键结合，因此晶体的振动频率与晶格常数存在一定的关联。

通过观察晶体的红外吸收峰位移以及其强度变化，可以推测晶格常数的变化。

计算方法是测定晶胞参数的另一个重要途径。

计算方法主要是通过理论推导或计算来获得晶体的晶胞参数。

例如，基于密度泛函理论的第一性原理计算方法能够通过电子结构计算来获得晶体的晶胞参数。
