滤波器使用说明书
安装使用注意事项：
滤波器安装前请先阅读此注意事项！
1.测试我公司的每一只产品在出厂前均经过严格的测试，但为出于安全
考虑，建议您最好在使用前对“试验电压”进行测试；
2.接地滤波器在加电使用前必须保证安全地线的连接（具体连接方法参
照安全操作步骤说明的第二步）。
否则会造成人身伤害或财产损失；
3.面接触滤波器底面为金属表面。
为保证滤波器的滤波效果，请尽可能的
将其面接触于金属支架或机柜表面（之间无任何绝缘物质）；
4.安装位置滤波器的安装应尽量靠近变频器侧，通常情况下滤波器与变频器
之间的连接线越短越好，不宜超过1米；
5.布线滤波器的输入线与输出线不得平行或交叉；应使输入、输出线尽
量远离；
6.检查每年应最少一次对滤波器的连接进行检查。
维护注意事项
1.一切测试、拆卸工作应在切断电源5分钟后进行，这是为了保证滤波器内部
元件充分放电。
2.如发现滤波器故障，应首先切断电源并及时与我公司联系。
运行的环境条件
运行环境条件批当滤波器正常使用的情况下：
运行温度：-25℃～85℃
相对湿度：5%～95%。
无凝露。
在存在腐蚀性气体的情况下允许最大相对湿度为60%。
有源电力滤波装置用户手册APF-100目录1 范围 (1)2 引用标准 (1)3 APF功能特点 (1)3.1 功能 (1)3.2 性能 (1)4 原理图 (2)5 使用过程 (2)5.1 人机交互操作界面 (2)5.2 用户操作 (7)5.3 出错处理和自动恢复 (13)5.4 断电操作 (13)6 简易操作流程 (13)6.1 系统投入 (13)6.2 应急处理 (13)6.3 APF退出 (14)附件1 国家技术监督局颁布的GB/T14549-93 (15)有源电力滤波装置（APF-100）用户手册1 范围本手册根据阿城继电器股份有限公司的并联型有源电力滤波装置（APF-100，以下简称：APF）的相关资料进行编制，仅适用于“三相三线380V/66KVA有源电力滤波装置”的操作者日常维护与使用。
本手册提供给APF非调试人员操作使用，不涉及APF调试的具体细节，旨在帮助现场操作人员了解APF运行的基本状态和异常情况下，APF自恢复操作的使用说明。
2 引用标准GB12325-1990：电能质量供电电压允许偏差GB12326-2000：电能质量电压波动和闪变GB/T14549-1993：电能质量公用电网谐波GB/T15543-1995：电能质量三相电压允许不平衡度GB/T15945-1995：电能质量电力系统频率允许偏差GB/T18481-2001：电能质量暂时过电压和瞬态过电压3 APF功能特点3.1 功能本APF用于对低压配电系统中的电流谐波进行补偿，即对用户生产过程中用电设备产生的谐波进行补偿，进而提高生产用机电设备供电的安全性、降低能耗和抑制谐波对公共电网的污染。
3.2 性能3.2.1 APF补偿能力本APF满足低压电气设备相应的国家安全标准，投入使用后能保证谐波含量满足GB-T14549《电能质量公用电网谐波》等国家电能质量的相关标准要求。
3.2.2 自动运行本APF在启动后能够连续自动运行，在系统谐波电流较小的情况下，自动转入监控状态；在系统谐波电流超过标准值时，自动转入补偿工作状态，无需人工干预。
无功补偿_有源滤波装置用户使用手册目录第一篇装置的技术说明 (4)1 概述 (4)2 技术条件 (4)2.1 环境条件 (4)2.2 装置主要技术参数 (4)3 基本原理 (4)4 系统结构 (4)5 装置运行方式 (5)5.1 补偿功能 (5)5.2 工作模式 (6)第二篇用户安装使用 (7)6 开箱检查 (7)7 工程安装与配线 (7)7.1 注意事项 (7)7.2 符合EMC 的安装指导 (7)7.3 系统接线 (8)8 操作指南 (9)8.1 上控制电前工作 (9)8.2 上控制电后工作 (10)8.3 用户和厂家参数设置检查 (10)9 运行及维护 (15)9.1 装置投入运行过程 (15)9.2 装置退出运行过程 (16)9.3 运行中的注意事项 (16)9.4 装置的维护 (16)9.5 常见故障及对策 (16)10 运输、贮存 (18)第一篇装置的技术说明1 概述1140_660V 无功补偿是以IGBT 为核心的无功补偿（SVG，StaticVar Generator）。
SVG是配电网电能质量治理的主要装置之一，它能够快速地补偿负荷所产生的无功电流，在补偿能力范围之内进行无功补偿以提高功率因数，抑制负荷侧产生的三相不平衡电流，保障电力系统稳定、高效和优质的运行。
2技术条件2.1 环境条件环境条件装置在以下环境条件下能正常工作：1. 工作环境温度：户内型+5℃~+40℃， 贮存环境温度-10℃~+40℃， 在极限值下不施加激励量，装置不出现不可逆的变化，温度恢复后，装置应能正常工作；2. 相对湿度：最湿月的月平均最大相对湿度为90％， 同时该月的月平均最低温度为25 度且表面无凝露；3. 大气压力：80kPa~110kPa （相对于海拔高度为2km 及以下）；4. 使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。
2.2 装置主要技术参数1. 额定工作电压：1140，660V；2. 额定有效值电流：视装置具体型号；3. 额定峰值电流：视装置具体型号；4. 效率：≥98%；5. 环境温度：-25℃~40℃；6. 人机界面：采用中文显示操作界面。

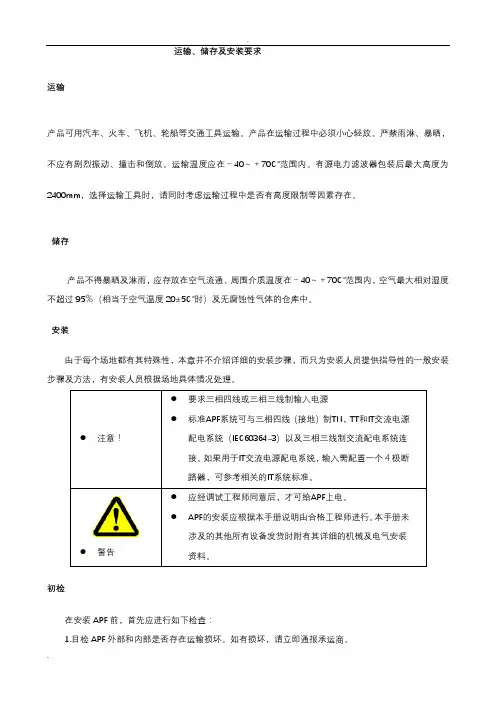

运输、储存及安装要求运输产品可用汽车、火车、飞机、轮船等交通工具运输。
产品在运输过程中必须小心轻放。
严禁雨淋、暴晒，不应有剧烈振动、撞击和倒放。
运输温度应在－40～＋70℃范围内。
有源电力滤波器包装后最大高度为2400mm，选择运输工具时，请同时考虑运输过程中是否有高度限制等因素存在。
储存产品不得暴晒及淋雨，应存放在空气流通、周围介质温度在－40～＋70℃范围内，空气最大相对湿度不超过95％（相当于空气温度20±5℃时）及无腐蚀性气体的仓库中。
安装由于每个场地都有其特殊性，本章并不介绍详细的安装步骤，而只为安装人员提供指导性的一般安装步骤及方法，有安装人员根据场地具体情况处理。
●注意！●要求三相四线或三相三线制输入电源●标准APF系统可与三相四线（接地）制TN，TT和IT交流电源配电系统（IEC60364-3）以及三相三线制交流配电系统连接。
如果用于IT交流电源配电系统，输入需配置一个４极断路器，可参考相关的IT系统标准。
●警告●应经调试工程师同意后，才可给APF上电。
●APF的安装应根据本手册说明由合格工程师进行。
本手册未涉及的其他所有设备发货时附有其详细的机械及电气安装资料。
初检在安装APF前，首先应进行如下检查：1.目检APF外部和内部是否存在运输损坏。
如有损坏，请立即通报承运商。
2.核对产品标签，确认设备的正确性。
设备侧壁贴有设备标签，标签上标明了APF型号、容量及主要参数。
选位APF设计为室内安装，应安装在清洁的环境中，并且应通风良好，以保证环境温度满足产品规格要求。
APF由内部风扇提供强制风冷，冷风通过APF机柜前面的风栅进入APF内部，并通过APF后部的风栅排出热风。
请勿阻塞通风孔。
注：APF仅适用于安装在混凝土或其它非易燃安装表面。
APF可选择机架安装方式、平面安装方式及壁挂式安装方式。
安装环境为了延长使用寿命，APF位置的选择应保证：1.接线方便2.有足够的操作空间3.通风良好，以满足散热要求4.周围无腐蚀性气体5.无过湿和高温源6.非多尘环境7.符合消防要求APF机箱进线端有电源端子和CT输入接线端子。
