BKDT系列电力滤波器使用说明书电力滤波装置

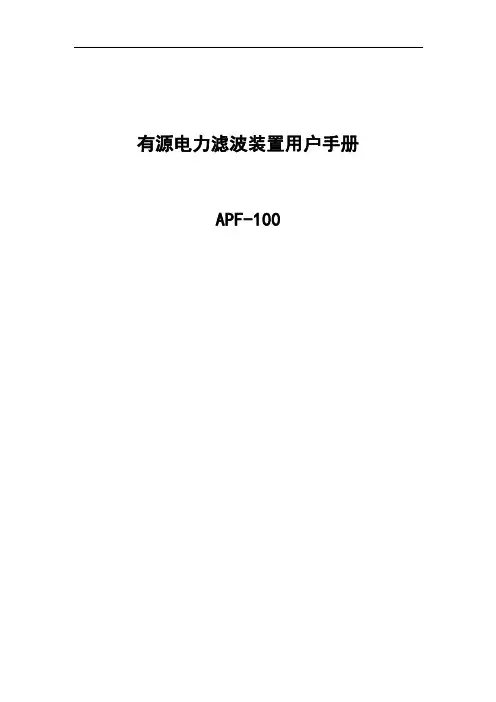

有源电力滤波装置用户手册APF-100目录1 范围 (1)2 引用标准 (1)3 APF功能特点 (1)3.1 功能 (1)3.2 性能 (1)4 原理图 (2)5 使用过程 (2)5.1 人机交互操作界面 (2)5.2 用户操作 (7)5.3 出错处理和自动恢复 (13)5.4 断电操作 (13)6 简易操作流程 (13)6.1 系统投入 (13)6.2 应急处理 (13)6.3 APF退出 (14)附件1 国家技术监督局颁布的GB/T14549-93 (15)有源电力滤波装置（APF-100）用户手册1 范围本手册根据阿城继电器股份有限公司的并联型有源电力滤波装置（APF-100，以下简称：APF）的相关资料进行编制，仅适用于“三相三线380V/66KVA有源电力滤波装置”的操作者日常维护与使用。

本手册提供给APF非调试人员操作使用，不涉及APF调试的具体细节，旨在帮助现场操作人员了解APF运行的基本状态和异常情况下，APF自恢复操作的使用说明。

2 引用标准GB12325-1990：电能质量供电电压允许偏差GB12326-2000：电能质量电压波动和闪变GB/T14549-1993：电能质量公用电网谐波GB/T15543-1995：电能质量三相电压允许不平衡度GB/T15945-1995：电能质量电力系统频率允许偏差GB/T18481-2001：电能质量暂时过电压和瞬态过电压3 APF功能特点3.1 功能本APF用于对低压配电系统中的电流谐波进行补偿，即对用户生产过程中用电设备产生的谐波进行补偿，进而提高生产用机电设备供电的安全性、降低能耗和抑制谐波对公共电网的污染。

3.2 性能3.2.1 APF补偿能力本APF满足低压电气设备相应的国家安全标准，投入使用后能保证谐波含量满足GB-T14549《电能质量公用电网谐波》等国家电能质量的相关标准要求。

3.2.2 自动运行本APF在启动后能够连续自动运行，在系统谐波电流较小的情况下，自动转入监控状态；在系统谐波电流超过标准值时，自动转入补偿工作状态，无需人工干预。

电源滤波器使用方法
电源滤波器是一种电子器件，被广泛应用于各种电子设备中，其作用是过滤掉电源中的杂波和干扰信号，保障设备正常运行的稳定性和可靠性。

在实际应用中，正确的使用电源滤波器对于提高设备的性能和延长寿命至关重要。

首先，选购适合的电源滤波器十分重要。

用户在选择滤波器时，应根据设备的功率需求、电源的特性以及所需滤波效果来确定滤波器的参数和型号。

一般来说，滤波器的额定电流应略大于设备的工作电流，这样才能更好地保护设备免受电源中的干扰。

其次，正确安装电源滤波器也是至关重要的一步。

通常情况下，电源滤波器应当放置在设备的电源输入端，与设备的电源线进行连接。

在安装过程中，务必注意滤波器的输入端和输出端，不要接反，以免影响滤波效果甚至损坏设备。

此外，尽量避免将滤波器与高功率设备或电机等共线安装，以减少电磁干扰。

使用过程中，需要定期检查电源滤波器的工作状态。

可以通过观察滤波器的工作指示灯或者使用专业仪器来检测滤波效果。

如果发现滤波器存在故障或者滤波效果明显下降，应当及时更换或维修滤波器，以免对设备造成损坏。

另外，在使用电源滤波器的过程中，也需要注意一些常见问题。

比如，避免长时间超负荷使用滤波器，以免影响其寿命和滤波效果；不要在潮湿或者高温环境下使用滤波器，以免引起短路或者漏电等安全隐患；在不使用设备时，最好及时切断电源，以减少滤波器的损耗和功耗。

综上所述，正确的使用电源滤波器对于设备的稳定运行和延长设备寿命具有重要作用。

选购合适的滤波器，正确安装和定期检查维护，可以有效提高设备的性能和可靠性。

希望以上内容对您正确使用电源滤波器有所帮助。

1。

3.4.1 滤除谐波...................................................................................................................................6 3.4.2 补偿无功...................................................................................................................................6 3.5 APF 有源电力滤波器性能....................................................................................................................7 3.5.1 电气性能...................................................................................................................................7 3.5.2 保护功能：...............................................................................................................................7 第四章．APF 有源电力滤波器的组成和功能.....................................................................................

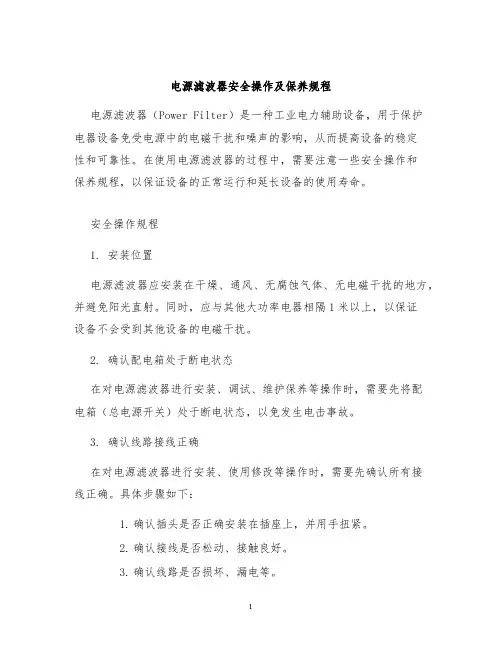

电源滤波器安全操作及保养规程电源滤波器（Power Filter）是一种工业电力辅助设备，用于保护电器设备免受电源中的电磁干扰和噪声的影响，从而提高设备的稳定性和可靠性。

在使用电源滤波器的过程中，需要注意一些安全操作和保养规程，以保证设备的正常运行和延长设备的使用寿命。

安全操作规程1. 安装位置电源滤波器应安装在干燥、通风、无腐蚀气体、无电磁干扰的地方，并避免阳光直射。

同时，应与其他大功率电器相隔1米以上，以保证设备不会受到其他设备的电磁干扰。

2. 确认配电箱处于断电状态在对电源滤波器进行安装、调试、维护保养等操作时，需要先将配电箱（总电源开关）处于断电状态，以免发生电击事故。

3. 确认线路接线正确在对电源滤波器进行安装、使用修改等操作时，需要先确认所有接线正确。

具体步骤如下：1.确认插头是否正确安装在插座上，并用手扭紧。

2.确认接线是否松动、接触良好。

3.确认线路是否损坏、漏电等。

4. 禁止自行拆卸维修在对电源滤波器进行维修时，需要由专业的电工进行。

禁止非专业人士自行拆卸，以免引起设备损坏或人员伤害。

5. 注意工作环境在使用电源滤波器时，需要注意工作环境是否符合标准要求。

具体包括：1.工作场所应该干燥、通风。

2.温度不应高于40℃。

3.相对湿度不应大于80%。

4.降温器和散热器的空气流通应畅通。

保养规程1. 定期清洁为保证电源滤波器正常运行，需要定期对设备进行清洁。

具体步骤如下：1.关闭配电箱电源。

2.用旅行袋或干湿吸尘器将过滤网清洁。

3.用极干的布条或刷子将绝缘体表面和散热器表面等清洁干净。

2. 定期检查为了确保电源滤波器能够长时间稳定运行，需要定期检查设备，避免因设备自身运行紊乱而影响使用。

具体步骤如下：1.检查电源滤波器的连接线是否松动。

2.检查电源滤波器的防护接地是否正常。

3.检查电源滤波器是否存在破损、变形等问题。

4.检查电源滤波器绝缘体是否有裂缝或腐蚀迹象。

3. 定期更换为保证电源滤波器的性能稳定，需要定期更换电源滤波器内部电子元件。

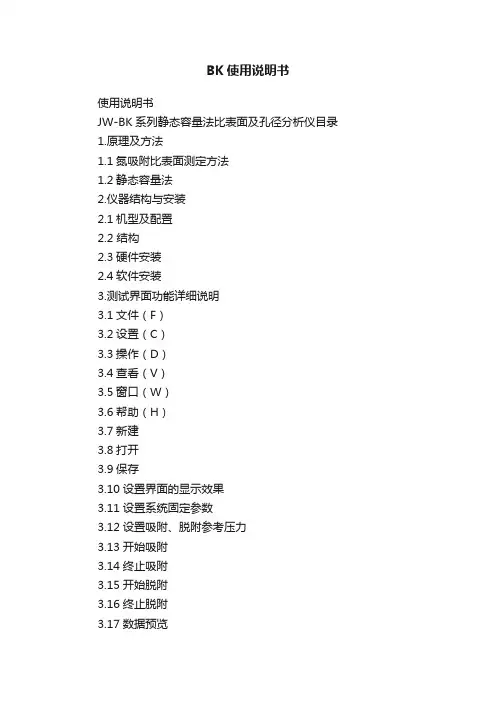

BK使用说明书使用说明书JW-BK系列静态容量法比表面及孔径分析仪目录1.原理及方法1.1氮吸附比表面测定方法1.2静态容量法2.仪器结构与安装2.1机型及配置2.2 结构2.3硬件安装2.4软件安装3.测试界面功能详细说明3.1文件（F）3.2设置（C）3.3操作（D）3.4查看（V）3.5窗口（W）3.6帮助（H）3.7新建3.8打开3.9保存3.10设置界面的显示效果3.11设置系统固定参数3.12设置吸附、脱附参考压力3.13开始吸附3.14终止吸附3.15开始脱附3.16终止脱附3.17数据预览3.18打印3.19关于3.20阀门控制3.21予抽3.22充气3.23升降控制3.24当前气压3.25实验开始和终止时间3.26页面上实验过程的实时显示4.实验程序4.1装样和称样4.2样品管安装4.3予抽4.4预处理4.5样品条件与仪器参数设定4.6存储路径设定4.7实验项目及压力设定4.8液氮杯及密封4.9开始试验4.10实验过程实时显示4.11实验数据预览4.12实验结束4.13重量复核4.14数据保存4.15实验结果及测试报告4.16打印5. 真密度测试6.BK系列不同产品的若干差异6.1预处理位置及操作方法6.2传感器类型及显示方法6.3压力设置及平衡时间的控制方法6.4具有微孔分析功能的产品6.5双样品测试6.6多工作站7.影响测试结果的因素7.1样品本身因素7.2预处理的充分与否7.3样品称样量及精度7.4真空度7.5真空泄漏7.6温度7.7气压7.8液氮纯度7.9液氮杯的密封7.10温度延时7.11样品管的位置7.12测试条件的选择8．仪器维护及常见故排除8.1 真空系统维护8.2 充气速度调整8.3 防止样品抽飞8.4真空抽不上8.5真空阀门不密封8.6管路的污染8.7预处理系统结构与故障9.安全注意事项10.微孔测试10.1微孔测试程序10．2吸附泵的应用10.3微孔测试报告【附录1 】物理模型及分析方法使用说明书简单说明：本说明书是针对JW-BK系列比表面及孔径分析仪而编写的，该系列的仪器是采用低温氮吸附和静态容量法的原理设计的，这是国际上通用的方法，与美国康塔公司、麦克公司生产的比表面及孔隙度仪在原理和功能上都是相同的，但是在具体的结构与操作与软件细节上，各有特点，本使用说明书对本机尽量做详尽的说明，目的是帮助用户用好仪器，知其然并知其所以然，为提高中国仪器的技术水平和使用水平做出努力。

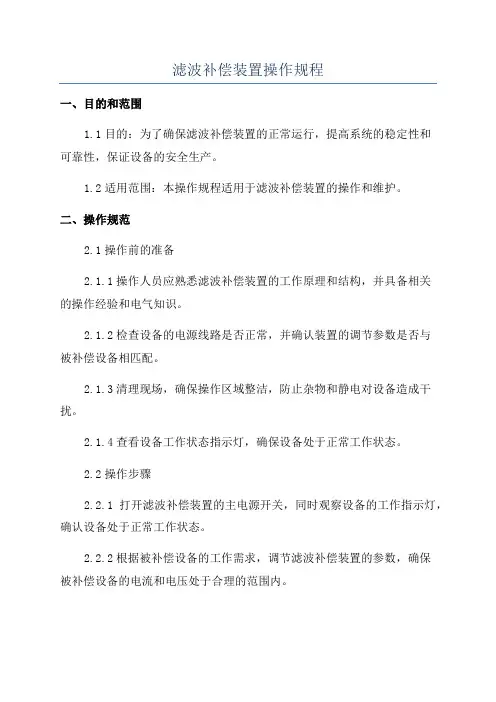

滤波补偿装置操作规程一、目的和范围1.1目的：为了确保滤波补偿装置的正常运行，提高系统的稳定性和可靠性，保证设备的安全生产。

1.2适用范围：本操作规程适用于滤波补偿装置的操作和维护。

二、操作规范2.1操作前的准备2.1.1操作人员应熟悉滤波补偿装置的工作原理和结构，并具备相关的操作经验和电气知识。

2.1.2检查设备的电源线路是否正常，并确认装置的调节参数是否与被补偿设备相匹配。

2.1.3清理现场，确保操作区域整洁，防止杂物和静电对设备造成干扰。

2.1.4查看设备工作状态指示灯，确保设备处于正常工作状态。

2.2操作步骤2.2.1打开滤波补偿装置的主电源开关，同时观察设备的工作指示灯，确认设备处于正常工作状态。

2.2.2根据被补偿设备的工作需求，调节滤波补偿装置的参数，确保被补偿设备的电流和电压处于合理的范围内。

2.2.3监测滤波补偿装置的工作状态，包括仪表显示和报警灯提示等，及时处理设备故障和报警信息，确保设备正常运行。

2.2.4定期对滤波补偿装置进行巡检，检查设备的工作温度、振动等参数是否正常，及时清理设备周围杂物，防止堵塞风道和散热孔。

2.2.5定期对滤波补偿装置进行维护保养，包括检查设备连接线路是否松动、螺丝是否紧固，是否有损坏和老化的零部件等，及时更换和修复。

2.2.6操作结束后，关闭滤波补偿装置的主电源开关，断开与被补偿设备的连接线路，清理设备周围杂物，确保现场整洁。

2.3注意事项2.3.1操作人员需佩戴符合规定的防静电和个人防护装备，确保自身的安全。

2.3.2操作人员应注意设备的工作环境和温湿度要求，避免设备长时间在极端环境下运行。

2.3.3在操作过程中，严禁擅自拆卸和更改滤波补偿装置的内部零部件和参数设置，以免影响设备的正常运行。

2.3.4如遇设备故障或异常，应及时停止使用，并通知相关专业人员进行维修和检查。

三、紧急情况处理3.1设备故障：如发生设备故障，立即停止使用，切断设备的电源，并通知相关专业人员进行检修。

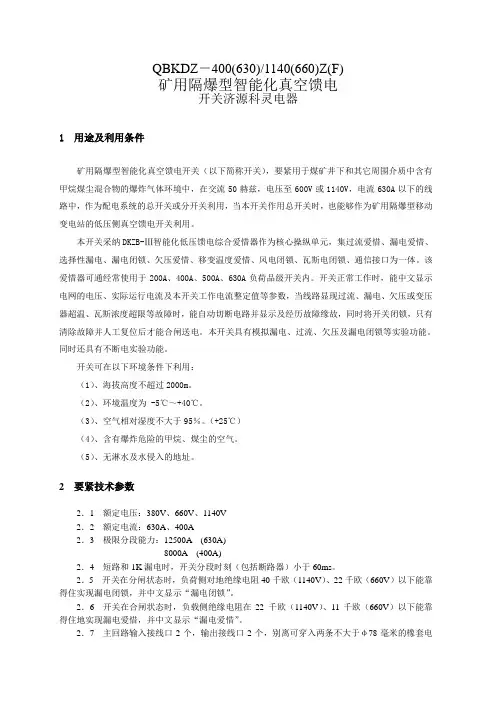

QBKDZ－400(630)/1140(660)Z(F)矿用隔爆型智能化真空馈电开关济源科灵电器1用途及利用条件矿用隔爆型智能化真空馈电开关（以下简称开关），要紧用于煤矿井下和其它周围介质中含有甲烷煤尘混合物的爆炸气体环境中，在交流50赫兹，电压至600V或1140V，电流630A以下的线路中，作为配电系统的总开关或分开关利用，当本开关作用总开关时，也能够作为矿用隔爆型移动变电站的低压侧真空馈电开关利用。

本开关采纳DKZB-Ⅲ智能化低压馈电综合爱惜器作为核心操纵单元，集过流爱惜、漏电爱惜、选择性漏电、漏电闭锁、欠压爱惜、移变温度爱惜、风电闭锁、瓦斯电闭锁、通信接口为一体。

该爱惜器可通经常使用于200A、400A、500A、630A负荷品级开关内。

开关正常工作时，能中文显示电网的电压、实际运行电流及本开关工作电流整定值等参数，当线路显现过流、漏电、欠压或变压器超温、瓦斯浓度超限等故障时，能自动切断电路并显示及经历故障缘故，同时将开关闭锁，只有清除故障并人工复位后才能合闸送电。

本开关具有模拟漏电、过流、欠压及漏电闭锁等实验功能。

同时还具有不断电实验功能。

开关可在以下环境条件下利用：（1）、海拔高度不超过2000m。

（2）、环境温度为 -5℃～+40℃。

（3）、空气相对湿度不大于95％。

（+25℃）（4）、含有爆炸危险的甲烷、煤尘的空气。

（5）、无淋水及水侵入的地址。

2 要紧技术参数2．1 额定电压：380V、660V、1140V2．2 额定电流：630A、400A2．3 极限分段能力：12500A (630A)8000A (400A)2．4 短路和1K漏电时，开关分段时刻（包括断路器）小于60ms。

2．5 开关在分闸状态时，负荷侧对地绝缘电阻40千欧（1140V）、22千欧（660V）以下能靠得住实现漏电闭锁，并中文显示“漏电闭锁”。

2．6 开关在合闸状态时，负载侧绝缘电阻在22 千欧（1140V）、11千欧（660V）以下能靠得住地实现漏电爱惜，并中文显示“漏电爱惜”。

200FPFiltered Tone ProbeDescriptionThe 200FP Filtered Tone Probe is designed to identify andtrace wires or cables within a group without need of removinginsulation. In addition, the 200FP has been specifically designed tofilter out all power-related noise to eliminate “Power Line Hum.”The unit is constructed of durable ABS plastic, and an optionalleather carrying case, 200C, is available.The 200FP is alsoavailable as part of the Model 801K kit.When the 200FP is ON but not detecting a signal, the signal LEDwill flash momentarily (every 4 seconds) as a visible ON indicatorand reminder. When a tone signal is detected by the probe, thesignal LED will serve as a signal strength indicator.The brighterthe LED, the stronger the tone signal detected.SafetySafety is essential in the use and maintenance of Tempo Toolsand equipment. This instruction manual and any markings on thetool provide information for avoiding hazards and unsafe practicesrelated to the use of this tool. Observe all of the safety informationprovided.Purpose of this ManualThis manual is intended to familiarize personnel with thesafe operation and maintenance procedures for the TempoCommunications 200FP Filtered Tone Probe. Please read thisentire manual before operating the tool, and keep this manualavailable to all personnel. Replacement manuals are availableupon request at no extra charge.Controls (See Figure 1)A long press of the main control button turns the unit OFF or ON,and the unit beeps to indicate the change. A lower pitch beepindicates that the unit is going OFF. An Auto-Off feature hasbeen incorporated to turn the 200FP OFF after 5 minutes to helppreserve battery life. When Auto-Off activates, a bee-bee-bee-beep sounds from the speaker to alert the user that the 200FP isnow OFF. When the battery voltage is low, the unit sounds threedescending tones when it is turned ON.Short presses of the main control button engage and disengagethe hum filter of the 200FP. The unit beeps to indicate the change– a single beep means it is entering the normal unfiltered mode, 52080289 REV01 © 2019 Tempo Communications Inc. 08/19Do not discard this product or throw away!For recycling information, go to .All specifications are nominal and may change as design improvementsoccur. Tempo Textron Inc. shall not be liable for damages resulting frommisapplication or misuse of its products.KEEP THIS MANUALmode the LED indicator operates in red color, and in filter mode the LED appears green.A volume control knob located on the right side of the 200FPallows the user to control the sensitivity and loudness of the probe output.OperationIdentification of wires and cables is accomplished by first connecting a tracing tone generator like the TempoCommunications 77HP , 77GX or AT8 to the wires being traced.In working cables that are terminated, connect one lead of the tone generator to a wire and the other test lead to earth or equipment ground. This allows localization of the cable and un-terminated cables, 1. To activate the 200FP , use a long press of the square main control button.Note: Changes in temperature and battery power can affect the frequency of tones produced by any given tone generator. Under certain conditions, a tone test set may produce frequencies that are similar to power line hum and cause them to be blocked by the 200FP’s filter mode.2. Prior to locating the tone at the far end of the cable or wire, confirm proper operation of the 200FP at the tone source. With the probe ON and in the filter mode (a short press of the control button and a green LED blink), listen for a solid single tone or a complete warble tone at the tone generator. If no tone or only “half ”of a warble tone is detected, use the 200FP in the “Normal” unfiltered setting or replace the battery in the tone generator.3. Once activated, the volume control can be adjusted to suit the environment. Loudness of the probe tone output can be increased to overcome noise (i.e., vehicular traffic, airplanes or machinery) or decreased to reduce interference or when working in noise sensitive areas.4. The 200FP is equipped with recessed ports for connecting a lineman’s butt set. Attaching the butt set automatically activates the probe when Talk mode is selected on the set.5. To activate the 200FP without depressing the main control button, silence the speaker, and use only the LED, attach a jumper between the two recessed tabs. This simulates connection of a butt set.6. Touch the tip of the 200FP to the insulation of each potential target conductor.7. Reception of tone will be loudest on the subject wire. (Reception of the tone may be improved by separating the wires from the group.)SpecificationsElectricalNominal Gain: 35 dBNominal Input Impedance: 100 MΩProbe Tip Resistance (minimum): 300 ΩBattery: One 9V alkalineNominal Battery Life: 50 hoursOvervoltage Protection: Cat I, 150V to GndPhysicalLength: 250 mm (9.85")Width: 32 mm (1.27")Depth: 35 mm (1.38")Weight: 142 g (5 oz)Operating/Storage ConditionsTemperature: 0 °C to 50 °C (32 °F to 122 °F)MaintenanceBattery Replacement1. Turn the unit off.2. Remove the screw, then the battery door.3. Replace the battery (observe polarity).4.Replace the back and the screws. Do not overtighten the screw.Tip Replacement1. Turn the unit off.2. Remove the slotted screw and remove tip cover.3. Replace the tip.4.Replace tip cover and screw. Do not overtighten the screw.CleaningPeriodically wipe with a damp cloth and mild detergent; do not use abrasives or solvents.One-Year Limited WarrantyTempo Communications Inc. warrants to the original purchaser of these goods for use that these products will be free from defects in workmanship and material for one year, excepting normal wear and abuse.For all Test Instrument repairs, you must first request a Return Authorization Number by contacting our Customer Service department at:toll free in the US and Canada 800 642-2155. Telephone +1 760 510-0558. Facsimile +1 760 598-5634.This number must be clearly marked on the shipping label. Ship units Freight Prepaid to: Tempo Repair Center, 1390 Aspen Way, Vista, CA 92081 USA. Mark all packages: Attention: TEST INSTRUMENT REPAIR.For items not covered under warranty (such as dropped, abused, etc.) repair cost quote available upon request.Note: Prior to returning any test instrument, please check to make sure batteries are fully charged.Tempo Communications1390 Aspen Way • Vista, CA 92081 • USA。

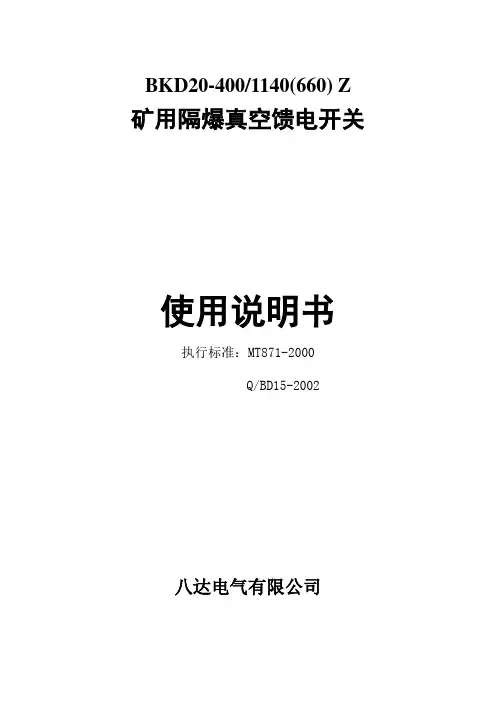

BKD20-400/1140(660) Z 矿用隔爆真空馈电开关使用说明书执行标准：MT871-2000Q/BD15-2002八达电气有限公司一、用途、功能及使用条件1.本馈电开关主要用于煤矿和其它周围介质中有煤尘和爆炸性气体的环境，在交流50Hz、660V或1140V，额定电流400A及以下的线路中，开关既可作配电系统的总开关，也可作配电支路首、末端的分开关。

2.保护单元采用先进的16位计算机技术，辅以工业级外围芯片，精密小型互感器，小型专用继电器，高精度的A/D转换器对交流信号进行直接采样运算，更加真实的反映电网的实时运行状况，保护可靠灵敏，测量精度高。

3.当线路出现过载、短路、漏电、断相、过电压、欠电压等故障时，开关能自动有选择、快速地切除故障线路、记忆显示故障参数，并对开关实施闭锁，只有解除故障，并经人工复位后才能重新合闸送电。

同时，开关还具有漏电闭锁保护功能，模拟漏电、短路等试验功能。

4.采用全中文液晶显示，菜单式操作，使控制操作更简单、显示信息更丰富。

除保护控制功能外，还具有诊断功能，开关状态、负荷电流、电网电压、有功功率等参数的实时显示功能，故障原因记忆查询等功能。

5.装置配有带隔离的RS485串行通信接口，支持“四遥”功能，便于接入井下电网综合自动化系统。

6.使用环境：（1）海拔高度不超过2000m；（2）环境温度为-5℃～+40℃；（3）空气相对湿度不大于95%（+25℃）；（4）与垂直面倾斜度不超过15度；（5）无显著振动和冲击；（6）含有爆炸危险的气体和煤尘的环境中；（7）无足以腐蚀金属和破坏绝缘的气体和蒸气；（8）无滴水和液体浸入的地方；（9）污染等级：3级；（10）安装类别：Ⅲ类。

二、主要技术参数1．额定电压：1140V、660V。

2．额定电流：400A。

3．断路器的极限分断能力：8000A。

4．断路器分断时间不大于30ms。

5．大于5000A的短路电流，无条件瞬动、切断故障时间小于60ms。

电力滤波器1. 引言电力滤波器是一种电子设备，用于去除电力系统中的谐波和干扰。

谐波和干扰可能来源于电力供应来源、电机、电子设备和其他非线性负载。

这些谐波和干扰会导致电力系统性能下降，引起电压和电流失真，并对相关设备的正常运行产生负面影响。

电力滤波器通过消除这些谐波和干扰，提高电力系统的质量和稳定性。

本文将介绍电力滤波器的工作原理、分类、应用场景以及常见的滤波器类型。

2. 工作原理电力滤波器通过将谐波和干扰的频谱与所需的频谱进行比较，以确定要过滤掉的频率范围。

滤波器可以根据频率范围的不同选择不同的滤波器类型，如低通滤波器、高通滤波器、带通滤波器等。

一般来说，电力滤波器的工作原理可以概括为以下几个步骤：1.传感器监测电力系统中的谐波和干扰，将其转换为电信号。

2.控制单元接收来自传感器的信号，并分析其频谱特征。

3.控制单元根据预设的滤波要求生成相应的滤波器参数。

4.滤波器单元根据控制单元提供的参数，对输入信号进行滤波处理。

5.处理后的信号送回电力系统，保证电力质量和稳定性。

3. 分类根据应用场景和滤波要求的不同，电力滤波器可以分为多种类型。

下面介绍几种常见的电力滤波器分类。

3.1 有源滤波器有源滤波器是一种使用主动元件（如晶体管、放大器等）来实现滤波功能的滤波器。

它能够通过对输入信号进行放大和相位调整的方式，提供更高的滤波效果。

有源滤波器通常适用于对频谱特征要求较高的场景，如无线通信、音频设备等。

3.2 无源滤波器无源滤波器是一种使用无源元件（如电阻、电容、电感等）来实现滤波功能的滤波器。

它在电路中不需要外部能量输入，只通过被动元件的频率选择性来实现滤波效果。

无源滤波器通常适用于对频谱特征要求不高的场景，如电源滤波、线性电路等。

3.3 阻抗型滤波器阻抗型滤波器是一种利用阻抗特性来实现滤波功能的滤波器。

它通过改变电源和负载之间的阻抗匹配来降低电力谐波和干扰。

阻抗型滤波器通常适用于电力系统中谐波较多的场景，如工业生产设备、电力传输等。

2
德殷能源科技(上海)有限公司 4．4 外形及安装图 .............................................................................................................. 19
4.4.1 壁挂式外形及安装图............................................................................................ 19 4.4.2 柜式外形及安装图................................................................................................ 20 5 功能与操作界面说明 ............................................................................................................... 20 5.1 人机界面概述................................................................................................................ 20 5.2 启动画面......................................................................................................................... 21 5.3 主界面 ............................................................................................................................ 22 5.4 监控界面........................................................................................................................ 23 5.5 系统参数........................................................................................................................ 23 5.5.1 电源侧参数 ........................................................................................................... 24 5.5.2 负载侧参数 ........................................................................................................... 24 5.5.3 APF 侧参数 ............................................................................................................ 25 5.5.4 联机状态............................................................................................................... 26 5.5.5 设备参数................................................................................................................ 27 5.6 曲线显示 ......................................................................................................................... 28 5.7 参数设置 ......................................................................................................................... 29 5.7.1 补偿设置................................................................................................................ 30 5.7.2 内部参数................................................................................................................ 31 5.7.3 报警故障............................................................................................................... 35 5.7.4 LCD 设置 ............................................................................................................... 36 5.7.5 联机设置............................................................................................................... 37 5.7.6 诊断维护设置 ....................................................................................................... 38 5.8 事件记录 ......................................................................................................................... 38 5.9 操作说明 ......................................................................................................................... 39 5.9.1 上电检查................................................................................................................ 39 5.9.2 启动步骤............................................................................................................... 39 5.10 设备维护........................................................................................................................ 40 6 常见问题的处理....................................................................................................................... 41 6.1 异常处理说明.................................................................................................................. 41 6.2 常见故障处理.................................................................................................................. 42

1
Http:://
GMKPbst 智能型动态无功功率补偿装置 是用于提高电网功率因数、实现负载无功 功率实时检测、补偿容量实时计算、投切 逻辑快速判断、实时输出投切信号，动态 控制负载的一种快速无功补偿装置，是先 进可靠的无功功率补偿技术产品，低压晶 闸管投切电容器组用来支援间歇性负载 的电压降，使电压於用户与电力公司的责 任分界点在改善功率因数的同时，也达到 电压变动率要求的标准，适用范围如：
Http:://
GMKPbr(TR) 晶闸管(可控硅)快速开关补偿(滤波)装置 设计(使用)说明书
（设计前请仔细阅读，请妥善保管本书）
德国法兰克盖姆普（中国）代表处 无锡法兰克盖姆普能源控制有限公司 地址：中国无锡国家高新技术产业开发区科技软件园 8909 号 电话：+86 510 85211911 85228456 传真: +86 510 85215070 技术及商务支持热线:(0)13306191632,85978330 . E-mail:info@
■ 真正的实时补偿，反应时间≤20ms，无投入浪涌电流， ■ 可靠保护电容器及系统 ，系统切离时无管态电流，提 ■ 高系统的安全性，延长电容器及相应器件的使用寿命。
■ 适用:汽车工业，港机工业、电炉工业，电铁行业，风 ■ 力发电，科研院所及一切负荷变化较大的场所。适合加 ■ 装电抗器(滤波)使用,最高响应可达 5ms 内
5.67%,或其他电抗率
3
Http:://
外形尺寸：也可按用户要求生产。
产品功能
* 数字式当前功率因数、电压、电流等显示； * 数字式目标功率因数、电容容量、投切编码、电容投切路数、投切时间等设定； * 过压、过流、断相、投切路数、感性、容性指示； * 断电记忆、人机对话、手动/自动切换、电压上升率限制、投切电容辅助放电等功能。 * 设有工频过电压保护; * 设有瞬态过电压保护； * 设有缺相保护； * 设有短路保护； * 动态响应时间 20ms * 电容器投入过程无涌流冲击，无操作过电压，电容器切除过程无电弧重燃； * 具有手动和自动投切功能； * 可频繁快速投切，可平衡及分相补偿； * 可使电网功率因数提高到 0.99，且不会产生无功倒送； * 减少冲击性和波动性负荷处的电压波动，抑制电压突变，提高电压稳定性； * 控制方式采用编码或循环式投切； * 长期工作。

Manual and maintenance instructions for Eaton-Pressure filter, change over PN 100This manual is effective for all standard and customized filters of the series:- HDD // HDN(L) // MDD- Filter battery BHDD 901-1351 - Filter battery BHDNL 401 - EHDThe manual contains certain requirements and instructions which ensure an unobjectionable operation of the filter. If necessary, it can be complemented by additional, specific instructions of the operator. The pressure filters listed above are intended for filtration of liquid media.1. Safety instructions- The operating and maintenance instructions must be read carefully before working on the filter. - The instructions in this manual must be followed!- The manufacturer assumes no liability for damage caused by deviations from this manual..- If actions are performed differently than described, the safety of the pressure equipment is not guaranteed!- The operating parameters specified in the data sheet, in particular operating pressure, operating temperature range and operating medium, must be observed. Deviations from these parameters can damage pressure-bearing parts and seals. The compatibility of the filter components with the operating medium must be observed.- The filter is under pressure in the operating state. No components of the filter may be loosened or removed during operation. Operating medium can escape under high pressure and at high temperature.This does not include components on the pressure-relieved or switched-off side of the housing. - There is a risk of injury and scalding from the operating medium escaping!- The filter housing must not be opened before it is ensured that it is no longer under pressure! - Touching components of the filter can cause burns, depending on the operating temperature.- Attention when changing the filter elements! Filter housing might still have operating temperature. Risk of burn! - Always wear protective gloves and safety glasses when working on the filter!- If you come into contact with the operating medium, the manufacturer's instructions must be observed! - Only original spare parts may be used.For filters that are installed in potentially explosive areas, additional requirements apply according to Eaton Documentation No. 41269 "Supplement to the operating and maintenance instructions for the use of filters in potentially explosive areas".2. InstallationThe filter is supplied ready for installation. It has to be fitted preferably tensionless on a flat and vertical surface, in the position as shown on its corresponding data sheet.For connecting the filter to the piping system, attention has to be paid that 1. no dirt, no debris or fluids reach the inlet of the filter2. the flow direction (IN -> OUT) is held3. the connection pipes are fitted tensionless4. the dismantling dimension and the accessibility of the service elements is guarantedFilters with electrical respectively electronic clogging indicators have to be installed according to the unit specificconditions and the technical parameters of the corresponding data sheets. EDV 07/21 - EnglishSheet No.21630-4FPage 1/5Friedensstrasse 41, 68804 Altlußheim, Germany3. CommissioningBefore commissioning the completeness of the filter (filter elements and seals) and the cleanness have to be controlled. Airbleeding of the controlled filter has to be carried out according to the following instructions:1. Bring the switching lever of the changeover device into the middle position2. Connection of high pressure hoses M16 according to data sheet 1650 at the - connections III and IV with HDD30, HDD170-450, HDD/EHD 601-1351- connections V and VI with MDD40-100, HDD/EHD61-151, EHD241-451, HDN(L)40-100if they are equipped with screw couplings, or connection of suitable ventilation lines to the thread G ¼“ (BSPP ¼”) of theabove connections after unscrewing the screw plugs3. Provision of a collecting container for the escaping medium4. Switch on the unit volume flow (flow as low as possible 10-50 l/min (2.6 to 13 gal/min)) until bubble-free operating fluid emerges from both air bleeding lines5. Switch off of the unit volume flow6.Remove the air bleeding lines and close the air bleed holes or connections7. Switch on the desired filter side on the changeover deviceThe switch lever of the changeover device shows always in direction to the operating filter side.In the case of paralleling filters, the venting must be carried out simultaneously on all filters during initial commissioning.4. Change of elementThe changing of the filter elements is necessary when reaching the unit specific pressure difference respectively reaching the maximum pressure difference given by the clogging indicator. Should is no unit specific definition, the change of the elements should be done at a maximum of ∆p 6 bar (87 PSI). This has to be carried out as follows:1. Opening of the pressure balance valve2.Switch the switching lever of the switching device from the filter side to be serviced to the opposite filter side3. Closing the pressure balance valve4. On the filter side to be serviced is the - connection III or IV at HDD30, HDD170-450, HDD/EHD 601-1351- c onnection V or VI at MDD40-100, HDD/EHD61-151, EHD241-451, HDN(L)40-100 can be opened by connecting a high-pressure hose M16 according to data sheet 1650 or, if screw couplings are not available,connected with a suitable ventilation line. A container for collecting the escaping operating medium must be provided5. Should an air-bleed screw be present on the filter housing, or on the closing cap of the filter tube, open this and let out the operating medium6. Unscrew the filter bowl or the closing cap of the filter tube7. Remove the filter elements8. Cleaning the filter bowl and the closing cap 9. Replace the new or the cleaned filter elements10. Screwed the filter bowl or filter tube end cap on and tighten it.For stainless steel filters of the series EHD the following must be observed:- Before assembling the filter bowl/tube, apply anti-seize lubricant to bowl threads (Part-No. 355135)!Tightening torques: NG 30 NG 40-150 / NG 61-151 NG 170/171-450/451 NG 601-135170 Nm [52 lb.-ft.] 80 Nm [59 lb.-ft.] 120 Nm [89 lb.-ft.] 140 Nm [103 lb.-ft.]11. Closing a possible existing drain hole12. Air bleeding of the serviced filter side (see item 5) Friedensstrasse 41, 68804 Altlußheim, GermanyEDV 07/21Manual and maintenance instructionsfor Eaton-Pressure filter, change over PN > 100 Sheet No. 21630-4FPage 2/5Now, the serviced filter side is ready for operation.In general take care of the absolute cleanness during the changing of elements. No dirt respectively no impurities should penetrate the filter. The new elements should be taken out of their packing shortly before they are replaced in the filter housings because of mechanical damage.During the changing of the elements control the availability and quality of the seals. Damaged seals have to be replaced by new ones.As a matter of principle the elements in filter batteries have to be changed in all operating filters in a single operation. In the first instance all single filter have to be changed over to the opposite side. The next steps are the same as above.For stainless steel filters it is recommended to grease all threads with metal sliding grease before reassembly them.5. Air bleeding the filterThe air bleeding of the filter when changing the element, in contrast to the air bleeding during commissioning, is only carried out on the filter side to be serviced. The air bleeding takes place while the system is operating.1. On the serviced and not operated filter is the- connection III or IV at HDD30, HDD170-450, HDD/EHD 601-1351- connection V or VI at MDD40-100, HDD/EHD61-151, EHD241-451, HDN(L)40-100can be opened by connecting with a high-pressure hose M16 or with another suitable line.2. Open the pressure balance valve until bubble-free fluid emergas from the high pressure hose, or attached lineRepeat the procedure for filters HDD 601-1351, HDNL 401 and their corresponding filter banks, since these filters must be bled of air on the dirt side (connection III) as well as on the clean side (connection IV)3. After removing the air-bleed line close the pressure balance valveThe serviced filter side is now air-bleeded and is ready for operation without air inside the unit.In the case of paralleling filters the air bleeding has to be done as described above in on step for the whole filters.6. Cleaning for the filter elementFilter elements with filter materials such as glass fibre (VG) or paper (P) are not cleanable. They have to be replaced after the dirt retention capacity has been reached. Filter elements with filter material such as wire mesh (G) are cleanable and could be used again.The cleaning of the filter elements has to be done according to the cleaning specification for Eaton-Filter elements (metal), sheet-no. 21070-4 and 39448-4.7. Pressure difference measuringIn case of filters installed with clogging indicators a permanent measuring of the pressure difference takes place. The indication corresponds to the kind of clogging indicators; either visual or visual-electrical respectively electronic. Additionally the connections III and IV could be installed on the selector shaft to be used for external pressure gauges. At paralleling filters there are additional measuring connections …IN“ and …OUT“ at the connecting block for measuring the pressure difference of the whole paralleling filters.EDV 07/21Friedensstrasse 41, 68804 Altlußheim, Germany8. Change the sealing elementsFriedensstrasse 41, 68804 Altlußheim, GermanyEDV 07/21 1. Disassemble the filter bowl (item 1).O-ring 40x3 (item 3) and support ring 48x2.6x1 (item 4) remove and replace. Assemble the filter bowl again. Tightening torque:NG 30 = 70 Nm (52 lb.-ft.)2. Loosen the screws (item 8) and remove the cover (item 9) and the lever (item 10/11).O-ring 10x3 (item 5) and support ring 17x2.0x1 (item 6) and O-ring 32x3 (item 7) remove and replace.Assemble the cover and the lever and tighten the screws. Tightening torque:M8 = 18-20 Nm (13 to15 lb.-ft.)MDD 40-100HDD/EHD 61-151 EHD 241-451 HDN(L)HDD 301. Disassemble the filter bowl (item 1).O-ring (item 3) and support ring (item 4) remove and replace.Assemble the filter bowl again. Tightening torques:NG 40-151 = 80 Nm (59 lb.-ft.) NG 170-450 = 120 Nm (89 lb.-ft.) NG 171-451 = 120 Nm (89 lb.-ft.)2. Loosen the screws (item 2) and remove the left and the right filter part (items 14 and 15).3. Remove and replace 4x O-ring (item 7 and 8) aswell as bushing and sealing ring (item 10 and 11). Make sure that the replaced O-rings (item 9, 4pieces) be assembled again.4. Remove the shaft (item 12) from the switching housing (item 13).Remove and replace 3x O-ring (item 5) and 2x support ring (item 6).(There are no support rings on the MDD series) Insert the shaft in the switching housing.5. Insert the bushing and sealing ring (items 10 and 11).Insert the replaced O-rings (items 7, 8 and 9).6. Assemble left and right filtertop (items 14 and 15) and tighten the screws. Tightening torques:M12 = 60-65 Nm (44 to 48 lb.-ft.) M16 = 160 Nm (118 lb.-ft.) M20 = 190 Nm) (140 lb.-ft.)9. ServiceThe service will be performed byEATON Technologies GmbH Friedensstr. 41D-68804 Altlußheim Germanyphone: +49(0)6205-2094-0 fax: +49(0)6205-2094-40Special questions about the operation of the filter will also be answered within this area.Spare parts respectively wearing parts have to be ordered according to the spare part list of the filter-data-sheet.Manual and maintenance instructionsfor Eaton-Pressure filter, change over PN 100Sheet No. 21630-4FPage 5/5EDV 07/211. Disassemble the filter bowl (item1). O-ring 75x3 (item 3) and support ring 81x2.6x1(item 4) remove and replace. Assemble the filter bowl again.Tightening torques: NG 170-450 = 120 Nm (89 lb.-ft.)2. Loosen the screws (item 8) and remove the cover (item 9) and the lever (item 10/11).2x O-ring 18x3 (item 5) and 2x support ring 25x2.5x0.5 (item 6) and O-ring 56x3 (item 7) remove and replace.Assemble the cover and the leverTighten the screws. Tightening torque:M12 = 60-65 Nm (44 to 48 lb.-ft.)3.Loosen the screws (item 12) and remove them the plate (item 13).Remove and replace O-ring 56x3 (item 7). Assmble the plate and tighten the screws. Tightening torque:M12 = 60-65 Nm (44 to 48 lb.-ft)HDD 170-450HDD 601-1351 EHD 601-13511. Disassemble the filter tube end cap (item 1) Remove and replace O-ring 98x4 (item 3) and the support ring 110x3.5x2 (item 4). Assemble and tighten the filter tube end cap. Tightening torques:NG 601-1351 = 140 Nm (103 lb.-ft.) 2. Loosen the screws (item 8) and remove the cover (item 9) and the lever (item 10/11). 2x O-ring 18x3 (item 5) and 2x support ring 25x2.5x0.5 (item 6) and O-ring 71x3 (item 7) remove and replace. Assemble the cover and the lever and tighten screws. Tightening torque: M12 = 60-65 Nm (44 to 48 lb.-ft.) 3. Loosen the screws (item 12) and remove them the plate (item 13). Remove and replace O-ring 71x3 (item 7). Assemble the plate and tighten the screws. Tightening torque: M12 = 60-65 Nm 44 to 48 lb.-ft.)Friedensstrasse 41, 68804 Altlußheim, Germany。

电源滤波器怎么使用电源滤波器是一种用来过滤电源中的噪音和干扰的设备，其作用是保护电子设备免受电源波动和干扰的影响，提高设备的稳定性和性能。

在如今电力供应不稳定的环境下，电源滤波器的使用变得愈发重要。

什么是电源滤波器电源滤波器是一种电子器件，主要通过其内部的滤波电路来吸收电源中的波动和干扰信号，将清洁的电力输出给设备。

它可以有效降低电源的噪音和干扰，提供稳定的电气环境，从而保护设备的正常运行。

为什么需要使用电源滤波器在现代社会，电力供应网络存在着许多问题，如电压波动、电磁干扰等，这些问题会严重影响设备的性能和寿命。

电源滤波器的出现能够有效地解决这些问题，保证设备的稳定运行和延长设备的寿命。

如何选择电源滤波器选择电源滤波器时，需要考虑以下几个因素：1. 需要过滤的频率范围不同的电源滤波器适用于不同的频率范围，需要根据实际情况选择合适的频率范围。

2. 额定电压和电流电源滤波器的额定电压和电流需要符合要连接设备的电源要求，否则会导致设备无法正常工作。

3. 结构和安装方式电源滤波器有不同的结构和安装方式，需要选择适合自己设备的结构和安装方式，以确保设备正常运行。

如何正确使用电源滤波器1.正确安装：确保电源滤波器与设备之间连接正确，符合电源滤波器的安装要求。

2.避免过载：不要连接超出电源滤波器额定电压和电流的设备，以避免过载。

3.定期维护：定期检查电源滤波器的工作状态，如发现故障及时更换或修理。

4.注意环境：避免在潮湿、高温、高湿度等恶劣环境下使用电源滤波器。

5.合理布线：布线时要避免与高功率设备、电磁干扰源等靠近，以减少干扰。

通过正确的使用电源滤波器，可以有效保护设备免受电源干扰影响，提高设备的稳定性和寿命，确保设备正常运行。

选择合适的电源滤波器并正确使用是非常重要的。

滤波器的功能及使用流程一、滤波器的功能滤波器是一种电子器件，用于对电路信号进行滤波处理，从而实现对特定频率范围内信号的增强或抑制。

滤波器的主要功能包括：1.频带选择：滤波器可根据需要选择需要通过的频带，抑制或阻断其他频带上的信号。

2.信号增强：滤波器可以对特定频率范围内的信号进行增强，提高信号的可辨认性和准确性。

3.干扰抑制：滤波器可以抑制特定频率范围内的干扰信号，提高系统的抗干扰性能。

4.分频器：滤波器可以将复杂的信号分解为不同频率分量，方便信号处理和分析。

二、滤波器的使用流程使用滤波器的过程通常可以分为以下几个步骤：1.确定滤波器类型：根据需要过滤的信号特性，选择合适的滤波器类型。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

2.确定滤波器规格：根据实际应用需求，确定滤波器的频率响应特性、阻带带宽、通带带宽等规格参数。

3.设计滤波器电路：根据滤波器的规格参数，设计滤波器电路并选择合适的元件。

滤波器电路可以使用被动元件（如电容、电感和电阻）或者主动元件（如放大器、运算放大器等）构成。

4.搭建滤波器电路：根据电路设计图纸，选购合适的元件材料，并按照设计要求进行电路搭建。

注意电路连接的正确性和稳定性。

5.测试滤波器性能：使用信号发生器输入特定频率的信号，连接到滤波器输入端，通过示波器观察滤波器输出信号的频率响应特性。

根据实际需求，调整滤波器的参数和电路组成，直至满足滤波要求。

6.应用滤波器：将滤波器连接到需要滤波的信号源或信号处理系统中，实现对目标信号的滤波处理。

根据实际应用需求，调整滤波器的参数和工作状态，以达到最佳的滤波效果。

7.维护和保养：定期对滤波器进行检查和维护，确保其正常工作。

如发现滤波器失效或损坏，及时更换或修理。

三、滤波器的使用注意事项在使用滤波器的过程中，还需要注意以下几点：•理解滤波器的特性：了解所使用滤波器的特性和限制，确保选择的滤波器类型和规格能够满足应用需求。

Vacon Plc 24 小时支持热线：+358-40-8371 150 • 电子邮箱: vacon@
VACON • 3
注意！当变频器连接主电源时，除电隔离的输入与输出端子外，所有的内部组件与组件板都接有高电压，接触这些带电 组件极端危险，可能造成严重人身伤害或死亡。 I/O端子与主电源的高电压隔离，即使变频器与主电源断开连接，继电输出与其它的I/O端子也可能带有高电压。 禁止对Vacon_SIN_B滤波器进行任何耐电压测试（绝缘电阻测试）。 Vacon_RFI_A0滤波器只能用于接地的供电装置。 对于未接地（IT）的供电装置，请联系Vacon代表或Vacon公司。
型号标识码dut250p制造商0封闭等级ip20a滤波器类型a输入滤波器b输出滤波器4额定电压250最大电流arfi滤波器类型rfi射频滤波器dutdudt滤波器sin正弦滤波器chk输出扼流圈vaconvaconchina电话
NX 变频器
滤波器手册
射频滤波器 DU/DT-滤波器
正弦滤波器
2 • VACON
注：专业人员是指在安装和/或调试功率传动系统方面（包括 EMC 方面）拥有必要的技术的人员或机构。
EMC 等级 L：符合类别 3 的要求：额定电压低于 1000V 的 PDS，适用于第二环境，不适用于第一环境。
EMC 等级 N：符合类别 4 的要求：额定电压大于等于 1000V 或额定电流大于等于 400 A 的 PDS，适用于第 二环境，不适用于第一环境。注意在这种情况下标准的满足要具体情况具体对待。
型号标识码
DUT 250 4 A 0 P
P＝制造商
0＝封闭等级 0 = IP00 2 = IP20
A＝滤波器类型 A＝输入滤波器 B＝输出滤波器

B B K K --D D T T 系系列列电电力力滤滤波波器器使使用用说说明明书书 U U s s e e r r ’’s s M M a a n n u u a a l l柏柏克克电电力力设设备备有有限限公公司司B B A A Y Y K K E E E E E E L L E EC C T T R R I I C C S S P P O O W W E E R R E E Q Q U U I I P P M M E E N N T T C C O O ,,..L L T TD D电力滤波装置电压质量：即用实际电压与额定电压间的偏差(偏差含电压幅值，波形和相位的偏差)，反映供电企业向用户供给的电力是否合格；电流质量：即对用户取用电流提出恒定频率、正弦波形要求，并使电流波形与供电电压同相位，以保证系统以高功率因数运行，这个定义有助于电网电能质量的改善，并降低网损；供电质量：包含技术含义和非技术含义两个方面：技术含义有电压质量和供电可靠性；非技术含义是指服务质量，包括供电企业对用户投诉的反应速度和电力价格等；电能质量:导致用户设备故障或不能正常工作的电压、电流或频率偏差。

电压和电流波形问题–谐波：频率为电源基波频率整数倍的正弦分量–间谐波：频率不是电源基波频率整数倍正弦分量。

–三相不平衡度：负序分量与正序分量的方均根值百分比。

–电压跌落：电压有效值降至额定值的10%～90%，持续时间为0.5个周波至60s。

–电压上升：电压或电流有效值升至额定值的110%以上，典型值为额定值的110%～180%，持续时间为0.5个周波至60s 。

电能质量的因数：电压瞬变：指在一定时间间隔内两个稳态量之间的变化。

电压瞬变可以是任意极性的单方向脉冲或是第一个峰值为任意极性的衰减振荡波。

电压缺口：持续时间小于0.5个周波的周期性电压扰动。

电压缺口主要是电力电子装置由一相换至另一相时参与换相的电路瞬时短路造成的。

电压波动与闪变：电压波动是指电压幅值在一定范围内有规律或随机地变化。
