配电箱安装工程施工方案(3篇)

配电箱安装工程施工方案（一）

一、工程概况

本工程为某大型商业综合体的配电箱安装工程，涉及多个楼层和区域的配电系统。工程内容包括配电箱的选型、采购、运输、安装、调试及验收。配电箱主要用于商业店铺、办公区域、公共区域及地下停车场的电力分配和控制。

二、施工准备

1. 技术准备

图纸审核：组织技术人员对设计图纸进行详细审核，确保图纸的完整性和准确性。

技术交底：对施工人员进行技术交底，明确施工工艺、质量标准和安全要求。

施工方案编制：根据设计图纸和现场实际情况，编制详细的施工方案。

2. 材料准备 配电箱选型：根据设计要求，选择符合国家标准和项目需求的配电箱。

材料采购：按照施工进度计划，提前采购配电箱、电缆、接线端子等材料和配件。

材料验收：对到场的材料和设备进行验收，确保其质量和规格符合要求。

3. 人员准备

施工队伍组建：组建专业施工队伍，包括电工、焊工、安装工等。

人员培训：对施工人员进行专业技能和安全知识培训。

4. 机具准备

工具准备：准备齐全的施工工具，如电钻、电锤、扳手、螺丝刀等。

设备准备：准备必要的施工设备，如吊装设备、运输车辆等。

三、施工工艺

1. 定位放线 测量定位：根据设计图纸，使用测量仪器对配电箱的安装位置进行精确测量和定位。

放线标记：在墙面或地面标出配电箱的安装位置和电缆走向。

2. 基础施工

预埋件安装：在混凝土墙面或地面预埋固定件，确保配电箱安装牢固。

基础处理：对安装位置进行基础处理，确保其平整度和强度符合要求。

3. 配电箱安装

吊装就位：使用吊装设备将配电箱吊装到安装位置。

固定安装：使用螺栓将配电箱固定在预埋件上，确保安装牢固。

水平调整：使用水平尺对配电箱进行水平调整，确保其安装平整。

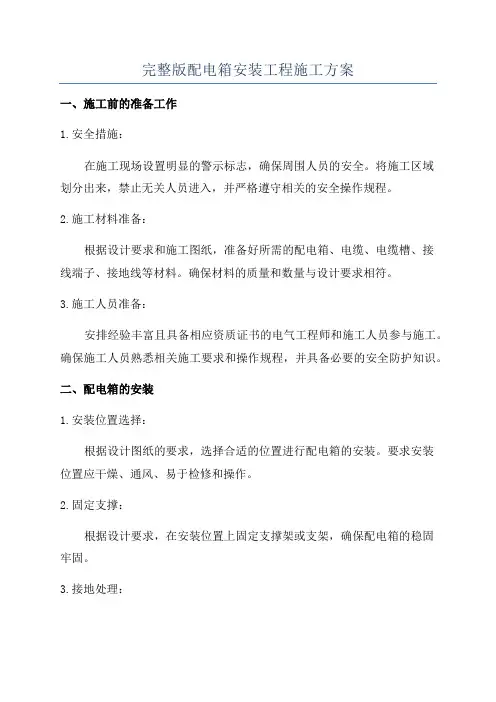

完整版配电箱安装工程施工方案

一、施工前的准备工作

1.安全措施：

在施工现场设置明显的警示标志，确保周围人员的安全。将施工区域划分出来，禁止无关人员进入，并严格遵守相关的安全操作规程。

2.施工材料准备：

根据设计要求和施工图纸，准备好所需的配电箱、电缆、电缆槽、接线端子、接地线等材料。确保材料的质量和数量与设计要求相符。

3.施工人员准备：

安排经验丰富且具备相应资质证书的电气工程师和施工人员参与施工。确保施工人员熟悉相关施工要求和操作规程，并具备必要的安全防护知识。

二、配电箱的安装

1.安装位置选择：

根据设计图纸的要求，选择合适的位置进行配电箱的安装。要求安装位置应干燥、通风、易于检修和操作。

2.固定支撑：

根据设计要求，在安装位置上固定支撑架或支架，确保配电箱的稳固牢固。

3.接地处理： 配电箱必须进行接地处理，确保施工安全。根据设计要求，将配电箱的金属外壳与大地进行牢固连接。

4.电缆引入：

根据设计要求，预留好电缆引入孔位，并将电缆引线从孔位穿入配电箱。要求电缆引线的长度合适，能够保证连接端子的牢固可靠。

5.连接装置：

根据设计要求，正确连接配电箱内的电缆、断路器、接地线等装置。确保连接的牢固可靠，避免出现接线不良或接触不良等问题。

6.标识和清理：

在配电箱上对相关部件进行标识，方便后期的检修和维护。完成安装后，对施工现场进行清理，确保现场整洁。

三、施工中的质量控制

1.施工过程中，严格按照设计要求和施工图纸进行施工。避免出现偏离设计要求的情况。

2.严格按照相关标准和规范进行施工。对配电箱的安装、接线等工作进行质量把关。

3.施工过程中，定期进行检查和验收。确保施工质量符合要求，并及时进行调整和纠正。

四、施工后的防护和验收

1.施工完成后，对整个电气系统进行运行试验。确保配电箱的各项功能正常运行，并且符合设计要求。 2.进行安全防护措施的安装。包括电气保护装置、避雷器、漏电保护器等，以提高配电系统的安全性能。

配电箱、开关箱的安装要求

一、必须三级配电，两级保护。

1、三级配电：总配电箱、分配电箱、开关箱（移动电箱），动力配电与照明配电分别设置。

2、两级保护：总配电箱和开关箱必须经漏电保护开关保护。

3、固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m；移动电箱、分配电箱、开关箱的下底与地面垂直距离大于0.6m，小于1.5m。

4、分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不能超过3m。

5、配电箱、开关箱应设在干燥、通风及常温场所，要有防雨、防尘设施，必须有门锁，周围干净有操作空间和通道。

二、配电箱、开关箱内安装要求：

1、保护零线必须采用标准的黄/绿双色线，并通过专用接线端子板连接，与工作零线区别。

2、不得从箱门缝中引出、引入导线。

3、所有配电箱应标明其名称、用途，并做出分路标记。

4、进入开关箱的电源线严禁用插座连接。

5、配电箱金属体应做保护接零。

6、分配电箱的电器配置和接线应于总配电箱的电器配置和接线以及配电线路相适应。

7、总路电源进线中N线应作重复接地，并另引保护零线PE。 三、漏电保护器接线方法：

1、漏电保护器装设在配电箱电源开关的负荷侧和开关箱电源隔离开关的负荷侧。

2、开关箱内的漏电保护器其额定漏电动作电流不大于30mA，额定漏电动作时间应小于0.1s。

3、使用于潮湿和有腐蚀介质场地的漏电保护器应采用防溅型产品。其额定漏电动作电流不大于15mA，额电漏电动作时间小于0.1s。

4、漏电保护器必须按产品说明书安装、使用。对搁置重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题立即修理或更换。

配电箱（柜）安装施工方案

第一章编制依据

1、《建筑电气施工质量验收规范GB50303-2002》

2、《建筑工程施工质量验收统一标准GB50300-2001》

3、《电气装置安装工程电气设备交接试验标准GB50150》

4、《电气装置安装工程施工及验收规范GB50254-96》

5、《电气装置安装工程施工及验收规范GB50255-96》

6、《电气装置安装工程施工及验收规范GB50256-96》

7、《电气装置安装工程施工及验收规范GB50257-96》

8、《05D3电气电力与照明配电装置标准图集》

第二章施工准备

1、材料要求：

（1）铁制配电箱（柜）：箱体应有一定的机械强度，周边平整无损伤，油

漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，

箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并

有产品合格证。

（2）塑料配电箱（柜）：箱体应有一定的机械强度。周边平整无损伤，塑

料二层底板厚度不应小于5mm，并有产品合格证。

（3）镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉

等。

（4）绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。

（5）其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、

卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、

电焊条（或电石、氧气）、水泥、砂子。

2、主要机具：

（1）铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。

（2）手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接

钳，活扳子、套筒扳子，锡锅、锡勺等。（3）台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工

具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。

3、作业条件：

（1）随土建结构预留好暗装配电箱的安装位置。

（2）预埋铁架或螺栓时，墙体结构应弹出施工水平线。

（3）安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
