施工现场临时用电配电箱（柜）标准化配置图集该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
施工现场临时用电配电箱（柜）标准化配置图集，只此一份！该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
1基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
2总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配置DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
施工现场临时用电配电箱（柜）标准化配置图集（一）该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
施工现场临时用电配电箱（柜）标准化配置图集2014-10-03 10:58 系统分类：经验体会专业分类：施工监理浏览数：20393该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251 . 4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005标准及《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048 . 2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A 透明塑壳断路器，配备DZ20L （DZ15L ）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
施工现场临时用电配电箱（柜）标准化配置图集，只此一份！筑业软件今天该系列配电箱（柜）适用于施工现场与户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电与保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱电气元件的选择、配置应符合国家相关标准，以与建设部“十一五”推广应用技术的规定，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合JGJ-2005标准，经久耐用。
1基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求与《施工现场临时用电安全技术规》JGJ46-2005的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规》JGJ46-2005标准与《用电安全导则》GB/T13869标准化要求。
（三）配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四）电器元件应选用符合GB/14048．2-2001、GB6829以与JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。
2总配电箱（柜）设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配置DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互盛器。
施工现场临时用电配电箱（柜）标准化配置图集(一)该系列配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求.配电箱（柜)、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，以及建设部“十一五”推广应用技术的规定，产品应通过CCC 认证。
配电箱（柜）的壳体采用冷轧钢板制作,防雨、防尘、户外型，采用钢板厚度符合JGJ—2005标准,经久耐用. 一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005的标准要求。
（二)配电箱(柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46—2005标准及《用电安全导则》GB/T13869标准化要求.(三）配电箱(柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接.N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接.进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接.PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个,1个为PE线进箱体的连接点，1个为重复接地的连接点。
（四)电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五"推广应用技术要求。
二、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A—250A透明塑壳断路器，配备DZ20L(DZ15L)或LBM —1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA。

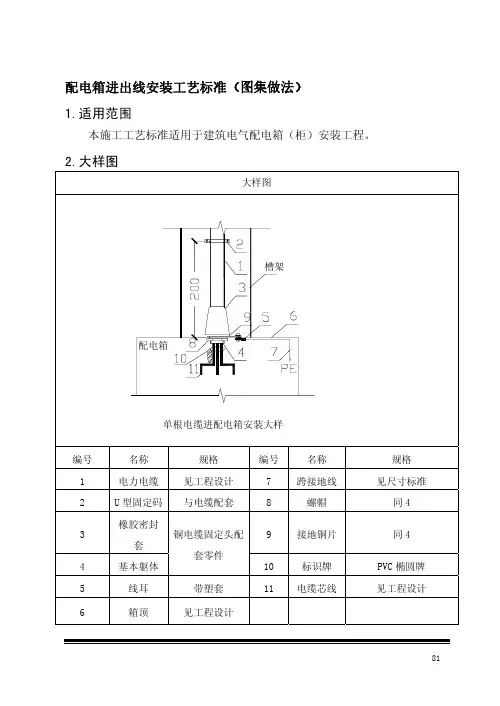

配电箱进出线安装工艺标准（图集做法）1.适用范围本施工工艺标准适用于建筑电气配电箱（柜）安装工程。
2.大样图3.工艺核心要义叙述1）配电箱（盘）应安装在安全、干燥、易操作的场所。
配电箱（盘）安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。
在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。
2）挂式配电箱（盘）应采用金属膨胀螺栓固定。
3）配电箱（盘）上的母线其相线应涂颜色标出，A相应涂黄色；B相应涂绿色；C相应涂红色；中性线N相应涂淡蓝色；保护地线（PE线）应涂黄绿相间双色。
4）根据配线情况注明（L1）进线、（L2）出线、（L3）配线空间的距离要求。
进出线规格 16 mm2以下55～50 mm270～150mm2185～240mm2300～1000mm2母线槽接线L1/L2（mm）100 200 300 400 600 900 注：1、电缆头应安装在电箱箱体上，不应安装在电箱内；2、配电箱按上表尺寸执行；配电柜按实际情况处理，但应≥上表标准。
配电箱半周长≤1.0m时 ≥80配电箱半周长＞1.0m时 ≥100 L3（mm）（落地安装式）配电柜 ≥120 5）门板处应设置一透明塑料文件袋（T），内放置本屏一次性系统图、二次接线图以及相对应的接线端子编号图，也可提供给业主放置维护资料。
6）配电箱（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。
7）照明配电箱（板）内，应分别设置中性N和保护地线（PE线）汇流排，中性线N和保护地线应在汇流排上连接，不得绞接，并应有编号。
8）箱体内应有专用的接零端子排（N）和接地端子排（PE），并配上镀锌紧固件。
并在订货时需说明安装位置。
9）接零端子排（N）和接地端子排（PE）标准：N、PE芯线截面 端子排材料 端子孔要求 ≤10 mm2黄铜端子排 2×10mm2导线的大端子＋回路数×小端子 ≥16 mm225×4mm铜排 2×φ8孔＋回路数×φ5孔10）二次线路应采用多股软铜线，颜色标识为L或＋级为红色，N或－级为黑色。
配电箱安装图集
室外配电箱加护栏、接地、防雨罩基础上色，注意美观
要有铭牌，带3C认证
常规标准
额定电压交流1kv及以下、直流1.5KV及以下为低压电器设备、器具和材料；额定电压大于交流1KV、直流1.5kV的为高压电器设备、器具和材料。
高压系统的布线和交接试验，必须符合GB50150规定。
零、地线排整齐有序（必须有小平垫、弹簧垫；压线顺序方向正确）箱及壳并联跨接
配线整齐
规定
配电箱线路的线间及线对地的馈电线路电阻值大于0.5M欧，二次线路的电阻值大于1M欧
漏电保护装置动作电流不大于30mA，动作时间不大于0.1S
连接箱盘面板上的电器及控制台等可动部位的电线应采用多股铜芯线并留有余量，线束外套塑料管加强绝缘，成束绑扎，不同电压等级，不同控制回路应分别绑扎，标识明确，与电器连接时，端部铰接，且有不开口的终端端子或搪锡，不松散、断股。
可转动部位的两端用卡子固定牢固
配电箱及箱壳跨接线
线路图覆膜，永久性强；
配电箱电缆标明引入位置及回路、缆内线径及去向
二次线的绑扎
1、开关表识要打印线端套热缩管
2、不能用配电箱做桥架支架
配电箱位置
为了保证使用安全，配电箱与采暖管道距离不应小于300mm；与给排水管道不小于200mm；与煤气管、表不应小于300mm。
配电箱不应设在散热器上方，也不应安装在水池的上下侧，如果必须安装在水池两
配电混乱，不讲究，随意拉扯
必须考虑加装防雷的浪涌保护器
电源线路浪涌保护器安装应符合下列规定：
电源线路各级浪涌保护器应分别安装在被保护设备电源线路的前端，浪涌保护器各接线端应分别与配电箱内线路的同名端相线连接；
浪涌保护器接地端应与配电箱保护接地线接地端子板连接，配电箱接地端子板应与
所处防雷区的等电位接地端子板连接；
各级浪涌保护器连接导线应平直，其截面积与保护器应相匹配，长度不超过0.5m；
带有接线端子的电源线路浪涌保护器应采用压接；
带有接线柱的浪涌保护器宜采用线鼻子与接线柱连接；
配线比较到位
开关箱
保护器线长
强调
不同回路的PE线不能压接在同一端子上，无法保证每一回路的用电安全金属线槽、桥架不能作为其他设备接地的连续导体
插座PE线不能串接
电缆中用于接地的PE线端头部没用热缩管或黄绿相间的色带标识
住宅开关箱要加过欠压保护器
配电箱预制敲落孔铁片掉后要封堵，进线口要有护口或护套。
