配电箱内部安装图

配电箱安装图集配电箱安装图集室外配电箱加护栏、接地、防雨罩基础上色，注意美观要有铭牌，带3C认证常规标准额定电压交流1kv及以下、直流1.5KV及以下为低压电器设备、器具和材料；额定电压大于交流1KV、直流1.5kV的为高压电器设备、器具和材料。

高压系统的布线和交接试验，必须符合GB50150规定。

接地或接零支线必须单独与相应的干线连接，不允许串联连接。

箱子铁皮厚度要求为 1.5mm，户表箱可以 1.2mm，大箱及落地柜要适当加厚。

浪涌保护器一般采用防雷办或气象局指定产品。

看设计是否加装漏电探测器，配电箱适当预留位置。

塑壳开关及漏保要满足设计要求，一般要装设备用开关。

有动力机械的要落实明白设计的动力控制开关的型号及品牌，是双速还是单速控制。

箱里面的设计电线必须符合要求，线径，颜色（与设计A/B/C的相数及颜色相符）。

箱内配线不应紧靠开关或箱内设备要落实建筑物实际安装位置的需要。

像圈梁、柱子、门口、剪力墙等等造成的缺陷。

要考虑配电箱的质监站检测费用。

外皮及锁具的要求：铁壳控制及暗明锁要求。

要落实主分箱的电流A数及漏保数量及动作时间及极限电流。

落实好开关的功能及单双极。

配电箱箱壳的并联接地线，配电柜底部最好加设绝缘板零、地线排整齐有序（必须有小平垫、弹簧垫；压线顺序方向正确）箱及壳并联跨接配线整齐规定配电箱线路的线间及线对地的馈电线路电阻值大于0.5M欧，二次线路的电阻值大于1M欧漏电保护装置动作电流不大于30mA，动作时间不大于0.1S连接箱盘面板上的电器及控制台等可动部位的电线应采用多股铜芯线并留有余量，线束外套塑料管加强绝缘，成束绑扎，不同电压等级，不同控制回路应分别绑扎，标识明确，与电器连接时，端部铰接，且有不开口的终端端子或搪锡，不松散、断股。

可转动部位的两端用卡子固定牢固配电箱及箱壳跨接线线路图覆膜，永久性强；配电箱电缆标明引入位置及回路、缆内线径及去向二次线的绑扎1、开关表识要打印线端套热缩管2、不能用配电箱做桥架支架配电箱位置为了保证使用安全，配电箱与采暖管道距离不应小于300mm；与给排水管道不小于200mm；与煤气管、表不应小于300mm。

配电箱安装图集．配电箱安装图集室外配电箱加护栏、接地、防雨罩基础上色，注意美观 3C 要有铭牌，带认证常规标额定电压交1k及以下直1.5K及以下为低压电器设备器具和材料额定电压大于交1K、直1.5k的为高压电器设备、器具和材料。

高压系统的线和交接试验，必须符GB5015规定接地或接零支线必须单独与相应的干线连接，不允许串联连接箱子铁皮厚度要求1.5m，户表箱可1.2m，大箱及落地柜要适当加厚浪涌保护器一般采用防雷办或气象局指定产品看设计是否加装漏电探测器，配电箱适当预留位置。

塑壳开关及漏保要满设计要求，一般要装设备用开关。

．有动力机械的要落实明白设计的动力控制开关的型号及品牌，是双速还是单速控制。

箱里面的设计电线必须符合要求，线径，颜色（与设计A/B/C的相数及颜色相符）。

箱内配线不应紧靠开关或箱内设备要落实建筑物实际安装位置的需要。

像圈梁、柱子、门口、剪力墙等等造成的缺陷。

要考虑配电箱的质监站检测费用。

外皮及锁具的要求：铁壳控制及暗明锁要求。

要落实主分箱的电流A数及漏保数量及动作时间及极限电流。

落实好开关的功能及单双极。

底部最好加设绝缘板配电柜配电箱箱壳的并联接地线，零、地线排整齐有序（必须有小平垫、弹簧垫；压线顺序方向正确）箱及壳并联跨接配线整齐规定配电箱线路的线间及线对地的馈电线路电阻值大于0.5M欧，二次线路的电阻值大于1M欧漏电保护装置动作电流不大于30mA，动作时间不大于0.1S连接箱盘面板上的电器及控制台等可动部位的电线应采用多股铜芯线并留有余量，线束外套塑料管加强绝缘，成束绑扎，不同电压等级，不同控制回路应分别绑扎，标识明确，与电器连接时，端部铰接，且有不开口的终端端子或搪锡，不松散、断股。

可转动部位的两端用卡子固定牢固配电箱及箱壳跨接线路图覆膜，永久性强；配电箱电缆标明引入位置及回路、缆内线径及去二次线的绑扎、开关表识要打印线端套热缩管 12、不能用配电箱做桥架支架配电箱位为了保证使用安全配电箱与采暖管道距离不应小300m与给排水管道小200m；与煤气管、表不应小300m配电箱不应设在散热器上方，也不应安装在水池的上下侧，如果必须安装水池两侧的，要有防水、放电措施配电箱不应设在楼梯踏步的侧墙上。

广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
8
空开零线配线照片（第一排）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
9
空开零线配线照片（第二排）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
10
第一排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
21
导线绑扎照片（分照片）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全 部
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
22
导线绑扎照片（分照片）：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
23
总结
1、本课件只是一个配电箱内部配线的示意，配线要求要以此为准，但其 他具体要求，如配电箱内开关规格、数量等要以图纸为准。
得大于3个。空调回路一般采用2.5mm2或4.0mm2导线，一根导线配 一个空开。 3、由总开关每相所配出的每根导线之间零线不得共用，如由A相配出的 第一根黄色导线连接了二个16A的照明开空，那这两个照明空开一次 侧零线也是只从这二个空开一次侧配出直接连接到零线接线端子。 4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右 则。 5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小 要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部
11
空开A相配线照片：
广西路建工程集团有限公司河百高速公路凤山连接线项目安全部

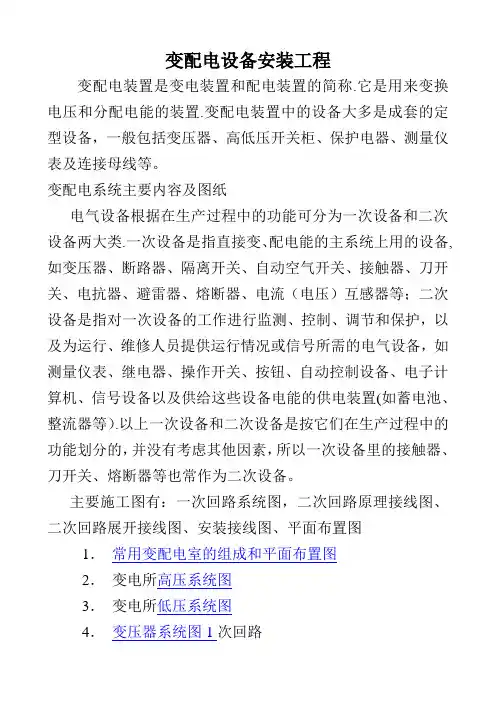

变配电设备安装工程变配电装置是变电装置和配电装置的简称.它是用来变换电压和分配电能的装置.变配电装置中的设备大多是成套的定型设备，一般包括变压器、高低压开关柜、保护电器、测量仪表及连接母线等。

变配电系统主要内容及图纸电气设备根据在生产过程中的功能可分为一次设备和二次设备两大类.一次设备是指直接变、配电能的主系统上用的设备,如变压器、断路器、隔离开关、自动空气开关、接触器、刀开关、电抗器、避雷器、熔断器、电流（电压）互感器等；二次设备是指对一次设备的工作进行监测、控制、调节和保护，以及为运行、维修人员提供运行情况或信号所需的电气设备，如测量仪表、继电器、操作开关、按钮、自动控制设备、电子计算机、信号设备以及供给这些设备电能的供电装置(如蓄电池、整流器等）.以上一次设备和二次设备是按它们在生产过程中的功能划分的，并没有考虑其他因素，所以一次设备里的接触器、刀开关、熔断器等也常作为二次设备。

主要施工图有：一次回路系统图，二次回路原理接线图、二次回路展开接线图、安装接线图、平面布置图1．常用变配电室的组成和平面布置图2．变电所高压系统图3．变电所低压系统图4．变压器系统图1次回路5．变压器系统图动力设备安装工程动力设备安装工程：是用电能作用于电机来拖动各种设备和以电能为能源用于生产的电气装置，如高、低压的交、直流电机,起重电机装置，自动化拖动装置。

动力工程由成套定型的电气设备以及小型的或单个分散安装的控制设备（如动力开关柜、箱、盘、闸刀开关等)、保护设备、测量仪表、母线架设、配管、配线、接地装置等组成.一、动力工程的范围动力工程的范围包括从电源线引入开始经各种控制设备、配管配线（包括二次配线)到电机，或用电设备接线、接地及对设备和系统的调试等。

二、动力工程的主要图纸动力工程施工图和变配电工程施工图基本相同,主要图有：一次回路系统图，二次回路原理接线图、二次回路展开接线图、安装接线图、平面布置图一次回路系统图（即主接线图）简称为系统图。

预留洞箱高300日 期审 核REVISIONS设计总负责IN CHARGE图 名CHECKED BY校 对绘 图设 计DESIGNED BYDRAWN BYDATEDRAWING TITLEDRAWING NO.版 本 号REV.SCALE比 例图 号PRO以任何方式复制本套图纸之任何部分，亦不得将本套图纸用施工之用，未经倪阳设计有限于其它任何用途。2.施工单位有责任在现场核实所有尺寸，发现严重不符之处应通知设计师修改设计。3.本套图纸之版权属倪阳设计有1.所有尺寸以标注尺寸为准，不NOTE得以比例度量图纸。PROJECT NO.备注工程代号深圳市倪阳设计有限公司NiYang Design Co.,LTD.深圳市天安数码城天吉大厦6C1--BTel: (0755)3869225 Fax: (0755)3411897e--mail : box@OWNER工程名称建设单位图 号SCALE版 本 号比 例DRAWING NO.CHECKED BYDRAWING TITLEDESIGNED BY设 计校 对绘 图DRAWN BY图 名日 期审 核REVISIONS设计总负责IN CHARGEDATEREV.公司书面授权，任何他人不得于其它任何用途。何部分，亦不得将本套图纸用以任何方式复制本套图纸之任备注3.本套图纸之版权属倪阳设计有2.施工单位有责任在现场核实所1.所有尺寸以标注尺寸为准，不NOTE施工之用，未经倪阳设计有限限公司所有，图纸仅作本工程通知设计师修改设计。有尺寸，发现严重不符之处应得以比例度量图纸。PROJECTPROJECT NO.工程代号工程名称OWNER建设单位深圳市天安数码城天吉大厦6C1--BTel: (0755)3869225 Fax: (0755)3411897e--mail : box@NiYang Design Co.,LTD.深圳市倪阳设计有限公司300300300300预留洞箱高H+300~500预留洞箱高H+300~500预留洞箱高H+300~500预留洞箱高H+300~500预留洞箱高H+300~500预留洞箱高H+300~500H+300~500HBB+150BBB+150配线管配电箱高配电箱宽预留洞箱宽接地线地线夹外根母内根母护口接地线接地端子回填水泥砂浆

电气工程配电箱、柜安装方法
（1）配电箱明装做法:
配电箱在混凝土墙上明装
符号说明：
1-支架
2-钢管
3-配电箱
4-接地线
5-膨胀螺栓
6-墙体

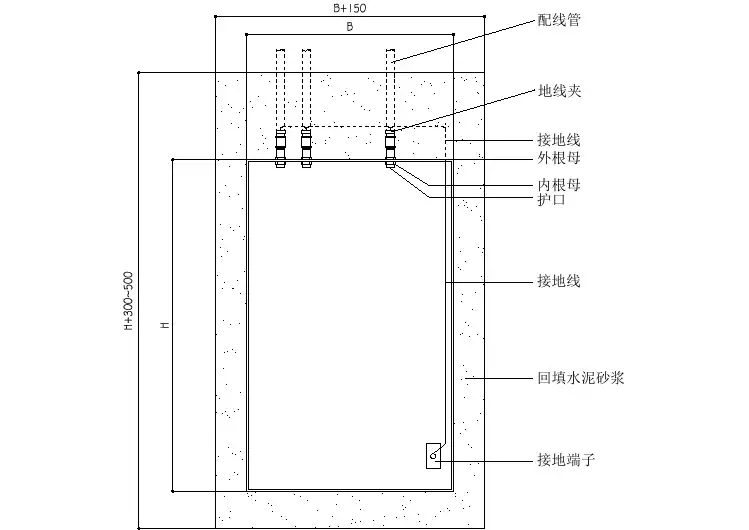

（2）配电箱暗装
在混凝土墙上施工时应注意结构配合时期在墙体内预留比箱体稍大的预留洞，安装箱体时根据墙面具体做法确定出墙距离，稳住箱体后用水泥砂浆填实周边缝隙，标高符合设计要求，接地正确，配电箱箱盖紧贴墙面，涂层完整。

配电箱暗装做法:
配电箱在混凝土墙上暗装
符号说明：
1-钢管
2-水泥砂浆填实
3-配电箱
4-混凝土墙体
（3）配电柜安装
落地柜在基础型钢上安装，基础型钢在安装找平过程中，需用垫片的地方，最多不能超过三片。

基础型钢应按配电柜实际尺寸下料制作，长及宽度应与柜体底部框架相适配，型钢应先调直，不得扭曲变形。

配电柜运输就位应防止碰撞，以免损坏柜体及电器元件。

配电柜
的金属框架必须接地可靠，活动门和框架的接地端子应用镀锡编织铜线相连，且应有标识。

配电柜安装在整体槽钢基础上，安装前要进行整体槽钢焊接制作、防腐及安装调整。

配电柜安装所用连接螺栓均为镀臂螺栓，配电柜固定见下图:
配电柜的固定方法
符号说明：
1-槽钢基础
2-混凝土楼面
3-配电柜
4-配电柜开孔
5-成排配电柜
6-支吊架
7-电缆桥架
（4）管路及桥架进配电箱（柜）做法:
管路进出配电箱的方法符号说明：
「暗配管暗箱做法
2-明配管明箱做法
3-根母、锁母
4-接地线
5-配电箱
6-膨胀螺栓
7-钢管
8-墙体。

·５７９ ·
开关柜、配电盘 （箱）、控制台安装施工图集
图名 配电盘 （箱） 进出线安装方法 （２） ５７５ ·
开关柜、配电盘 （箱）、控制台安装施工图集
图名
控制、操作台安装方法
图号 Ｄ Ｑ ５ －１０
说 明 设备及基础、静电地板支架需做接地连接。
·５７６ ·
图名
开关柜、配电盘 （箱）、控制台安装施工图集
操作箱安装方法
图号 Ｄ Ｑ ５ －１１
说 明
电阻值大于 １０ Ｍ Ω 时， 用 ２５００ Ｖ 兆 欧 表 摇 测 １ ｍｉｎ ， 应 无 闪 络 击 穿
图名 配电盘 （箱） 明装方法 （３） 图号
Ｄ Ｑ ５ －６
·５７２ ·
开关柜、配电盘 （箱）、控制台安装施工图集
图名 配电盘 （箱） 明装方法 （４） 图号
Ｄ Ｑ ５ －７
·５７３ ·
开关柜、配电盘 （箱）、控制台安装施工图集
图名 配电盘 （箱） 明装方法 （５） 图号
Ｄ Ｑ ５ －８
·５７４ ·
说 明 １．Ｈ 高度由工程设计决定。 ２． 配 电 盘 及 静 电 地 板 支 架 需 做 接 地 连 接 。
图名
开关柜、配电盘 （箱）、控制台安装施工图集
配电盘 （箱） 暗装方法
图号
Ｄ Ｑ ５ －９
说 明 照明配电盘 （箱） 安装应符合下列规定： （１） 盘 （箱） 内配 线 整 齐，无 绞 接 现 象。 导 线 连 接 紧 密， 不 伤芯线，不断股。 垫 圈 下 螺 丝 两 侧 压 的 导 线 截 面 积 相 同， 同 一 端 子上导线连接不多于２ 根，防松垫圈等零件齐全；
序 号
说 明
５
明装配电箱安装高度 （墙上安装）

第四十五页，共47页。
机电安装工程图例
5、纯电动车充电桩设备安装——挂壁式充电桩
挂壁式充电桩
第四十六页，共47页。
机电安装工程图例
5、纯电动车充电桩设备安装——立式充电桩
室外立式充电桩
第四十七页，共47页。
机电安装工程图例
2、建筑电气（强电）设备安装——线管及辅材
接线盒、锁头
线管分硬管、软管。用于不 便敷设桥架的地方。敷设方 式分暗埋、明敷两种。
第二十三页，共47页。
丝杆、横担
机电安装工程图例
2、建筑电气（强电）设备安装——照明面板开关
带指示灯面板开关
双联单控面板开关
第二十四页，共47页。
带指示灯
车牌识别进入，带显示车位数量
第三十六页，共47页。
蓝牙远距离识别
机电安装工程图例
3、弱电智能化设备安装——车位引导
车位检测器
第三十七页，共47页。
车位引导显示屏
机电安装工程图例
3、弱电智能化设备安装——电子巡更
带夜光巡更点
带照明功能的巡更棒
第三十八页，共47页。
身份卡
机电安装工程图例
3、弱电智能化设备安装——速通门、梯控
3、弱电智能化设备安装——监控大屏
无缝拼接大屏
第三十四页，共47页。
传统电视墙
机电安装工程图例
3、弱电智能化设备安装——监控系统
磁盘阵列
网络视频解码器
存储服务器
视频回放服务器
第三十五页，共47页。
硬盘录像机（小范围使用）
机电安装工程图例
3、弱电智能化设备安装——车库出入口管理
带广告牌道闸
带岗亭道闸
速通门

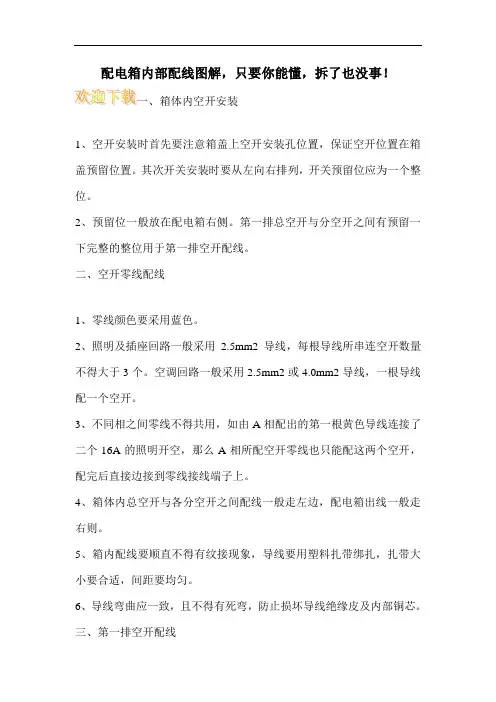

配电箱内部配线图解，只要你能懂，拆了也没事！
1、空开安装时首先要注意箱盖上空开安装孔位置，保证空开位置在箱盖预留位置。

其次开关安装时要从左向右排列，开关预留位应为一个整位。

2、预留位一般放在配电箱右侧。

第一排总空开与分空开之间有预留一下完整的整位用于第一排空开配线。

二、空开零线配线
1、零线颜色要采用蓝色。

2、照明及插座回路一般采用2.5mm2导线，每根导线所串连空开数量不得大于3个。

空调回路一般采用2.5mm2或4.0mm2导线，一根导线配一个空开。

3、不同相之间零线不得共用，如由A相配出的第一根黄色导线连接了二个16A的照明开空，那么A相所配空开零线也只能配这两个空开，配完后直接边接到零线接线端子上。

4、箱体内总空开与各分空开之间配线一般走左边，配电箱出线一般走右则。

5、箱内配线要顺直不得有纹接现象，导线要用塑料扎带绑扎，扎带大小要合适，间距要均匀。

6、导线弯曲应一致，且不得有死弯，防止损坏导线绝缘皮及内部铜芯。

三、第一排空开配线。

配电箱柜的安装9-1、配电柜箱安装要求配电箱安装时，同类箱的高度要一致，允许偏差为10mm。

配电箱、柜单独或成列安装时，其垂直度、水平偏差以及箱柜面偏差和配电箱、柜间接缝的允许偏差符合下表要求。

9-2、配电箱、柜安装工艺流程图：9-3、配电箱柜安装9-3-1、配电柜基础型钢安装：型钢预先调直、除锈，刷防锈底漆。

基础型钢架可预制或现场组装。

将预制好的基础型钢架或型钢按施工图纸所标位置放置，用水准仪或水平尺找平、找正。

需要垫片的地方最多不能超过三片。

将基础型钢固定牢固。

最终基础型钢顶部高度宜高出抹平地面10mm。

基础型钢安装允许偏差应符合规范规定。

基础型钢应做可靠接地。

9-3-2、配电柜安装按顺序将配电柜安放到基础型钢上就位，找正、找平后，进行固定。

除柜体与基础型钢固定，柜体与柜体、柜体与侧档板均用镀锌螺丝连接。

配电柜与基础槽钢之间应用镀锌螺栓连接，且有防松措施。

配电箱、柜安装示意图水平搬运图低压柜用液压手推车运至变配电室。

就位图采用门型架吊装就位，就位的时候按照施工图布置的位置将高低压柜放在基础型钢上。

进出线图1配电柜安装必须接地可靠。

2 接线必须符合相关规范。

1配电柜安装必须排列整齐。

2间距须符合相关规范。

盘柜单独或成列安装时，其垂直度，水平度以及盘柜面平度和盘、柜间接缝的允许偏差应符合下表要求表项目允许偏差垂直度(每米) 1.5水平度相邻两盘顶部 5成列盘顶部 5不平度相邻两盘边 1成列盘面 5落地配电柜的安装基础槽钢的外形尺寸可根据产品样本确定，与结构轴线的尺寸可根据施工平面布置图来确定。

标高根据土建给出的基准引出。

基础槽钢的制作和固定采用焊接。

施工时应注意焊接变形引起的基础槽钢外形尺寸及水平度的变化，焊接后应进行复测，可采用水平仪测量，在基础槽钢上用电钻钻孔，将配电箱固定在基础槽钢上，然后将配电箱找正，设备安放好后，对成排安装的柜、箱，以中心单柜的垂直度、水平度为准，再分别向两侧拼装逐柜调整，少许误差可在框底部加钢垫片找平找正。

配电箱内部配线
GF/PG008-DQ002
• 作业条件及现场准备工作
1、箱体安装完毕。 2、箱内空开、配线导线、配线扎带等 已经准备完毕，并且符合设计图纸、配电 箱安装要求。
1
•施工工序
箱体内导轨安装
导轨安装要水平，并与盖板空开 操作孔相匹配。
2
导轨安装照片：
3
箱体内空开安装
1、空开安装时首先要注意箱盖上空开 安装孔位置，保证空开位置在箱盖预 留位置。其次开关安装时要从左向右 排列，开关预留位应为一个整位。
11
第一排空开配线
4、箱体内总空开与各分空开之间配线一般走左 边，配电箱出线一般走右则。 5、箱内配线要顺直不得有纹接现象，导线要用 塑料扎带绑扎，扎带大小要合适，间距要均匀。 6、导线弯曲应一致，且不得有死弯，防止损坏 导线绝缘皮及内部铜芯。
空开A相配线照片：
13
空开B相配线照片：
2007－5－29
10
第一排空开配线
1、A相线为黄、B相线为绿、C相线为红 。 2、照明及插座回路一般采用2.5mm2导线，每
根导线所串连空开数量不得大于3个。空调回 路一般采用2.5mm2或4.0mm2导线，一根导 线配一个空开。 3、由总开关每相所配出的每根导线之间零线不 得共用，如由A相配出的第一根黄色导线连 接了二个16A的照明开空，那这两个照明空 开一次侧零线也是只从这二个空开一次侧配 出直接连接到零线接线端子。
7
空开零线配线
4、箱体内总空开与各分空开之间配线一般走 左边，配电箱出线一般走右则。 5、箱内配线要顺直不得有纹接现象，导线要 用塑料扎带绑扎，扎带大小要合适，间距要 均匀。 6、导线弯曲应一致，且不得有死弯，防止损 坏导线绝缘皮及内部铜芯。

配电箱（柜）安装预先按施工图所标示的位置、标高（未标明位置、标高的应统一进行标注）将预制好的各类安装底座、托架安装在预埋的铁件上，用水平尺找平、校正、然后用电焊将铁件与底座及托架焊牢，同时将地线焊牢。

根据柜盘底安装孔距，在底座及托架上钻安装孔、柜、盘就位调整后，用 12螺栓固定。

1、制作配电柜的基础型钢采用10#槽钢。

槽钢根据箱底尺寸做成框状，槽钢采用砂轮机切割，禁止使用电、气焊烧割，安装孔采用电钻钻孔，孔径比固定盘、柜螺栓孔径大1-2mm。

基础槽钢制作完成后外刷两道红丹漆再刷一层银粉。

2、基础型钢安装后其顶部高出地面10mm。

并可靠接地，镀锌层破坏处将补刷二道红丹漆后再刷一道银粉。

3、基础型钢安装允许偏差如下表：4、配电箱、盘、柜道现场后经甲方、监理、施工单位、供货商联合检查无质量及功能缺陷后方可进场安装。

5、配电箱、柜安装应符合以下要求：（1）配电箱、柜内部设备与各构件间连接应牢固。

盘柜外壳不宜与基础型钢焊死，应用镀锌螺栓连接。

（2）配电箱、柜的接地应牢固良好。

装有电器的可开启的门应以软铜线与可靠接地的箱、柜跨接。

（3）配电箱、柜安装的垂直度、水平度及表面允许偏差、柜面接缝的允许偏差将符合下表规定：6、配电箱、柜安装过程中接线应符合以下要求：（1）电缆芯线和所配导线的端部将标明回路编号、用途，编号、用途准确，而且字迹清楚不易褪色。

（2）引进箱、柜的电缆配线应整齐、美观、导线绝缘良好，不使接线端子受到机械应力。

（3）每个接线端子的每侧接线宜为一根，不超过两根，在可动部位两端用固定卡子卡死。

（4）配电箱、柜内的电缆应按照水平或垂直有规律配置，备用芯长度应留有适当余量。

（5）线鼻子与导线截面必须配套，压接时，模具规格与芯线规格相一致，压接次数不小于2次。

（6）防止电缆芯线在剥皮过程中受损伤，用电缆刀或电工刀剥皮时用力不宜过大，用力以不割破里层电缆皮为宜，里层电缆皮用手撕下。

配电箱安装图集室外配电箱加护栏、接地、防雨罩基础上色，注意美观要有铭牌，带3C认证常规标准额定电压交流1kv及以下、直流1.5KV及以下为低压电器设备、器具和材料；额定电压大于交流1KV、直流1.5kV的为高压电器设备、器具和材料。

高压系统的布线和交接试验，必须符合GB50150规定。

接地或接零支线必须单独与相应的干线连接，不允许串联连接。

箱子铁皮厚度要求为1.5mm，户表箱可以1.2mm，大箱及落地柜要适当加厚。

浪涌保护器一般采用防雷办或气象局指定产品。

看设计是否加装漏电探测器，配电箱适当预留位置。

塑壳开关及漏保要满足设计要求，一般要装设备用开关。

有动力机械的要落实明白设计的动力控制开关的型号及品牌，是双速还是单速控制。

箱里面的设计电线必须符合要求，线径，颜色（与设计A/B/C的相数及颜色相符）。

箱内配线不应紧靠开关或箱内设备要落实建筑物实际安装位置的需要。

像圈梁、柱子、门口、剪力墙等等造成的缺陷。

要考虑配电箱的质监站检测费用。

外皮及锁具的要求：铁壳控制及暗明锁要求。

要落实主分箱的电流A数及漏保数量及动作时间及极限电流。

落实好开关的功能及单双极。

配电箱箱壳的并联接地线，配电柜底部最好加设绝缘板零、地线排整齐有序（必须有小平垫、弹簧垫；压线顺序方向正确）箱及壳并联跨接配线整齐规定配电箱线路的线间及线对地的馈电线路电阻值大于0.5M欧，二次线路的电阻值大于1M欧漏电保护装置动作电流不大于30mA，动作时间不大于0.1S连接箱盘面板上的电器及控制台等可动部位的电线应采用多股铜芯线并留有余量，线束外套塑料管加强绝缘，成束绑扎，不同电压等级，不同控制回路应分别绑扎，标识明确，与电器连接时，端部铰接，且有不开口的终端端子或搪锡，不松散、断股。

可转动部位的两端用卡子固定牢固配电箱及箱壳跨接线线路图覆膜，永久性强；配电箱电缆标明引入位置及回路、缆内线径及去向二次线的绑扎1、开关表识要打印线端套热缩管2、不能用配电箱做桥架支架配电箱位置为了保证使用安全，配电箱与采暖管道距离不应小于300mm；与给排水管道不小于200mm；与煤气管、表不应小于300mm。

第一排的零线按照进入A 相的开关顺序跨接，一般 采用2.5mm2的导线时跨接 空开的个数不能超过三个。 （照片中采用的是4mm2 的导线股跨接较多。但是 跨接的数量越多容易出问 题的机会就越大，如果末 端零线烧坏所有跨接的回 路都会断电）
第一排空开按照第2、5、8的位置配装B相导 线
注意两根不同截面的导线 不能压在同一个端子上
2、轨道与轨道之间的间距。 注意事项：1、上、下侧轨道与安装盘上、下边缘之间的间距。 注意事项：1、上、下侧轨道与安装盘上、下边缘之间的间距。 2、轨道与轨道之间的间距。 优选配电箱安装详细图集 压线孔小在安装导线时时只能分股安装容易发生烧坏端子和烧断分股的导线。 2、轨道与轨道之间的间距。 注意事项：1、上、下侧轨道与安装盘上、下边缘之间的间距。 2、轨道与轨道之间的间距。 3、选择汇流排时需要配备与住电缆相匹配的汇流排，尤其是压线孔试的汇流排。
5导m线m在2的折导弯线时时要跨与接螺空丝开的的拧个紧数方不向能一超致有过这三足样个才够。能的保证安导装线在空螺间丝拧紧时不会被挤出
第一排的零线按照进入A相的开关顺序跨接，一般采用2.
的位置，然后使用铅笔划线准备 打眼安装轨道。
（照片中采用的是4mm2的导线股跨接较多。
轨道与轨道之间也要保证一定的距离以保证在二次侧导线安装时能够有足够的空间一注般意保持事在项20c：m 1、上、下侧轨道与
第一排的零线按照进入A相的开关顺序跨接，一般采用2.
第一排的零线按照进入A相的开关顺序跨接，一般采用2.
3、选择汇流排时需要配备与住
2但、是轨跨道接与的轨数道量之越间多的容间易距出。问题的机会就越大，如果末端零线烧坏所有跨接的回路都电会缆断电相）匹配的汇流排，尤其是压
需轨2、要道轨注 与道意轨与汇道轨流之道排间之的也间大要的小保间要证距与一轨证。住定道一电的缆距与定的离轨的截以面保道距积证之离相在匹二间 以配次也保侧导要证线保在安装时能够有足够的空间一线装般孔导保持试线在的时20c汇时m 流只排能。分压股线安孔装小容在易安发
