电工基础知识培训课件完整版
一、教学内容
本课件依据《电工基础》教材第四章第一节内容，详细讲解电路的基本概念、电路元件的识别及电路图的绘制。主要内容包括：电路的组成、电路的状态、电路图的基本符号、电阻、电容、电感等元件的特性及作用。
二、教学目标
1. 理解电路的基本概念，掌握电路的组成和状态。
2. 学会识别电路图中的基本符号，能绘制简单的电路图。
3. 了解电阻、电容、电感等元件的特性及在电路中的作用。
三、教学难点与重点
教学难点：电路图的绘制，电路元件特性的理解。
教学重点：电路的基本概念，电路图的识别，电阻、电容、电感等元件的作用。
四、教具与学具准备
1. 教具：多媒体课件，电路元件模型，实验器材。
2. 学具：电工基础教材，笔记本，画图工具。
五、教学过程
1. 实践情景引入：展示一个简单的电路，让学生观察并思考其工作原理。
2. 理论讲解：
a. 介绍电路的基本概念，包括电路的组成和状态。
b. 讲解电路图的基本符号，让学生学会识别和绘制电路图。 c. 分析电阻、电容、电感等元件的特性及在电路中的作用。
3. 例题讲解：通过讲解具体例题，使学生加深对电路概念的理解。
4. 随堂练习：让学生绘制给定电路图的简化图，并分析电路元件的作用。
5. 实践操作：分组进行电路搭建实验，验证电路理论。
六、板书设计
1. 电路的基本概念、组成和状态。
2. 电路图的基本符号。
3. 电阻、电容、电感等元件的特性及作用。
4. 例题及解答。
七、作业设计
1. 作业题目：绘制给定电路图的简化图，并分析电路元件的作用。
2. 答案：电路图的简化图及各元件作用分析。
八、课后反思及拓展延伸
2. 拓展延伸：
a. 了解更多电路元件，如二极管、三极管等。
b. 探索电路在实际应用中的例子，如家庭电路、电子设备等。
c. 学习电路分析方法，如节点电压法、支路电流法等。
重点和难点解析

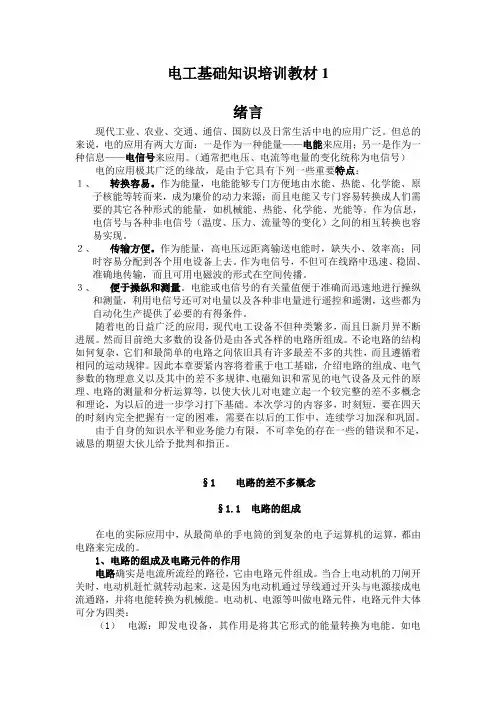

电工基础知识培训教材1
绪言
现代工业、农业、交通、通信、国防以及日常生活中电的应用广泛。但总的来说，电的应用有两大方面：一是作为一种能量——电能来应用；另一是作为一种信息——电信号来应用。（通常把电压、电流等电量的变化统称为电信号）
电的应用极其广泛的缘故，是由于它具有下列一些重要特点：
１、 转换容易。作为能量，电能能够专门方便地由水能、热能、化学能、原子核能等转而来，成为廉价的动力来源；而且电能又专门容易转换成人们需要的其它各种形式的能量，如机械能、热能、化学能、光能等。作为信息，电信号与各种非电信号（温度、压力、流量等的变化）之间的相互转换也容易实现。
２、 传输方便。作为能量，高电压远距离输送电能时，缺失小、效率高；同时容易分配到各个用电设备上去。作为电信号，不但可在线路中迅速、稳固、准确地传输，而且可用电磁波的形式在空间传播。
３、 便于操纵和测量。电能或电信号的有关量值便于准确而迅速地进行操纵和测量，利用电信号还可对电量以及各种非电量进行遥控和遥测，这些都为自动化生产提供了必要的有得条件。
随着电的日益广泛的应用，现代电工设备不但种类繁多，而且日新月异不断进展。然而目前绝大多数的设备仍是由各式各样的电路所组成。不论电路的结构如何复杂，它们和最简单的电路之间依旧具有许多最差不多的共性，而且遵循着相同的运动规律。因此本章要紧内容将着重于电工基础，介绍电路的组成、电气参数的物理意义以及其中的差不多规律、电磁知识和常见的电气设备及元件的原理、电路的测量和分析运算等，以使大伙儿对电建立起一个较完整的差不多概念和理论，为以后的进一步学习打下基础。本次学习的内容多，时刻短，要在四天的时刻内完全把握有一定的困难，需要在以后的工作中，连续学习加深和巩固。
由于自身的知识水平和业务能力有限，不可幸免的存在一些的错误和不足，诚恳的期望大伙儿给予批判和指正。
§1 电路的差不多概念
§1.1 电路的组成
初级电工安全培训教材
为了提高电工从业人员的安全意识，预防电气事故的发生，保障工作场所的安全环境，特编写本《初级电工安全培训教材》。本教材总结了电工工作中常见的安全风险点和防范措施，以期对电工从业人员起到有效的指导作用。
一、电工安全意识的重要性
电工作为一个高风险的职业，安全意识的培养尤为重要。电工必须深刻理解电气的危险性，时刻牢记安全第一的原则，从源头上预防电气事故的发生。
二、电工安全基本知识
1. 电工作业前的准备工作
在进行任何电工作业之前，必须进行全面准确的安全评估，并正确选择和使用个人防护装备。应确保工作场所的安全和整洁，避免电工作业时发生滑倒或其他意外伤害。
2. 电气设备的安全操作
电工在进行电气设备的维修、检查、更换等操作时，必须先切断电源，并采取有效的电气防护措施。同时，应牢记正确的操作顺序和规范，以免对自身或他人造成伤害。
3. 电气事故的应急处置 在电气事故发生时，电工必须能够迅速反应，并采取正确的应急处置措施。这包括报警、切断电源、施救等一系列救援程序，以减少事故对人员和设备的伤害。
三、电工安全风险点及防范措施
1. 电击风险
电击是电工作业中最常见的风险之一。为了防范电击事故的发生，电工必须佩戴绝缘手套、绝缘靴等个人防护装备，并遵守正确的操作规程。此外，工作环境中的设备和线缆也必须经过合格的绝缘检测。
2. 火灾风险
电气设备故障或错误操作可能导致火灾事故的发生。为此，电工必须定期检查设备的运行状态，保持设备的清洁和通风，并遵守消防安全规定。在发生火灾时，电工必须迅速切断电源，并使用适当的消防器材进行灭火。
3. 机械伤害风险
在电工作业中，机械设备可能对电工造成伤害。为了防范机械伤害事故的发生，电工必须穿戴合适的个人防护装备，遵守操作规程，避免擅自维修或操作未经授权的设备。同时，设备的维修和保养也应由专业人员进行。
4. 辐射风险 某些电气设备可能产生辐射，对电工和其他人员的健康造成潜在危害。电工在作业时必须远离辐射源，并佩戴适当的防护设备，遵守相关规定和操作规程。
电 工 培 训 教 材
Page 1 of 12 一 .电工基础知识
1. 直流电路
电路
电路的定义: 就是电流通过的途径
电路的组成: 电路由电源、负载、导线、开关组成
内电路: 负载、导线、开关
外电路: 电源内部的一段电路
负载: 所有电器
电源: 能将其它形式的能量转换成电能的设备
基本物理量
1.2.1 电流
1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定
向运动就形成电流.
1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.
1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内
通过导体截面的电荷量,计算公式为tQI
其中Q为电荷量(库仑); t为时间(秒/s); I为电流强度
1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)
1KA = 103A 1A = 103mA 1mA = 103uA
1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.
1.2.2 电压
1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的
电位差,称为该两点的电压. 1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改
变.
1.2.2.3 电压的单位是 “伏特”,用字母 “U”表示.常用单位有: 千伏(KV) 、
伏(V)、毫伏(mV) 、微伏(uV)
1KV = 103V 1V = 103 mV 1mV = 103 uV
1.2.3 电动势
1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为
它能使电路两端维持一定的
电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.
