电工基础知识培训课件完整版一、教学内容本课件依据《电工基础》教材第四章第一节内容，详细讲解电路的基本概念、电路元件的识别及电路图的绘制。
主要内容包括：电路的组成、电路的状态、电路图的基本符号、电阻、电容、电感等元件的特性及作用。
二、教学目标1. 理解电路的基本概念，掌握电路的组成和状态。
2. 学会识别电路图中的基本符号，能绘制简单的电路图。
3. 了解电阻、电容、电感等元件的特性及在电路中的作用。
三、教学难点与重点教学难点：电路图的绘制，电路元件特性的理解。
教学重点：电路的基本概念，电路图的识别，电阻、电容、电感等元件的作用。
四、教具与学具准备1. 教具：多媒体课件，电路元件模型，实验器材。
2. 学具：电工基础教材，笔记本，画图工具。
五、教学过程1. 实践情景引入：展示一个简单的电路，让学生观察并思考其工作原理。
2. 理论讲解：a. 介绍电路的基本概念，包括电路的组成和状态。
b. 讲解电路图的基本符号，让学生学会识别和绘制电路图。
c. 分析电阻、电容、电感等元件的特性及在电路中的作用。
3. 例题讲解：通过讲解具体例题，使学生加深对电路概念的理解。
4. 随堂练习：让学生绘制给定电路图的简化图，并分析电路元件的作用。
5. 实践操作：分组进行电路搭建实验，验证电路理论。
六、板书设计1. 电路的基本概念、组成和状态。
2. 电路图的基本符号。
3. 电阻、电容、电感等元件的特性及作用。
4. 例题及解答。
七、作业设计1. 作业题目：绘制给定电路图的简化图，并分析电路元件的作用。
2. 答案：电路图的简化图及各元件作用分析。
八、课后反思及拓展延伸2. 拓展延伸：a. 了解更多电路元件，如二极管、三极管等。
b. 探索电路在实际应用中的例子，如家庭电路、电子设备等。
c. 学习电路分析方法，如节点电压法、支路电流法等。
重点和难点解析1. 电路图的识别与绘制2. 电路元件特性的理解3. 教学过程中的实践操作4. 作业设计与答案解析一、电路图的识别与绘制1. 熟悉电路图的基本符号：讲解各类元件的符号表示，如电阻、电容、电感、电压源、电流源等，并通过示例进行展示。
电工培训知识点总结电工是一个需要专业技能和知识的职业，他们负责安装、维护和修理各种电气设备和系统。
要成为一名合格的电工，需要接受系统的培训和学习，掌握一定的专业知识和技能。
本文将对电工培训中的一些重要知识点进行总结，希望能够帮助读者更好地了解电工培训内容，为成为一名合格的电工做好准备。
一、基础电工知识基础电工知识是电工培训的重要组成部分。
电工需要掌握一些基础电学知识，包括电流、电压、电阻、电功率等基本概念，了解电路的基本原理和特点。
此外，电工还需要学习一些基本的电气安全知识，包括电气事故的危害和预防、安全用电等内容。
掌握这些基础知识对于电工进行日常工作非常重要。
二、电工工具和仪器的使用电工在工作中需要使用各种电工工具和仪器，因此需要学习掌握这些工具和仪器的使用方法。
包括常用的螺丝刀、电钳、电压表、钳形表、绝缘电阻测试仪等。
了解这些工具和仪器的使用方法，可以帮助电工更好地进行安装、维护和修理工作。
三、电路图的阅读和理解电工需要学习如何阅读和理解电路图，电路图是电气设备和系统的重要图纸，而且是电工进行工作的重要参考依据。
电工需要学习掌握电气图形符号、线路连接方式等内容，能够准确、快速地理解电路图对于电工进行工作至关重要。
四、电气设备的安装和维修电工需要学习如何进行电气设备的安装和维修。
包括电气设备的安装、接线、调试、保养和维修等内容，电工需要学习掌握这些技能，以便能够有效地完成工作任务。
五、电气系统的故障诊断和排除电工需要学习如何进行电气系统的故障诊断和排除。
电气系统出现故障是很常见的情况，电工需要学习如何快速、准确地排查故障，并进行修理和维护。
这需要电工对电气设备和系统有深入的了解和掌握。
六、电气安全知识电气安全知识是电工培训的重点内容之一，电工需要学习如何正确、安全地进行电气工作。
包括电气事故的危害和预防、安全用电等内容，电工需要时刻牢记电气安全的重要性，做好安全防护工作。
七、相关法律法规和标准电工需要学习相关的法律法规和标准，了解电气工作的相关法律法规和标准。
电工培训知识电工是一种技术性很强的职业，需要具备一定的技能和知识才能胜任。
为了培养出合格的电工，许多培训机构提供了专业的电工培训课程。
以下将介绍一些电工培训的基本知识和技能。
1. 电工基础知识在进行电工培训时，首先要学习电学基础知识。
这包括电流、电压、电阻、电功率等基本概念。
学习这些知识可以帮助电工理解电气系统的运作原理和基本原理，也有利于后续学习更复杂的知识。
2. 安全技能电工培训中最重要的一部分就是安全知识和技能。
电工作为一个高风险的职业，需要做好各种安全防护工作。
在培训中，学员需要学习关于电击、火灾、触电等各种安全知识，并且掌握正确的应急处理技能。
3. 电气设备维护与修理技能电工培训也包括了对各种电气设备的维护和修理技能的培训。
学员需要学习电气设备的组成结构、工作原理、常见故障及故障排除方法等知识。
通过培训和实践，学员可以熟练掌握各种电气设备的维护和修理技能，提高自己的技术水平。
4. 电路图阅读能力电工培训还要求学员掌握电路图的阅读能力。
电路图是电气设备维护和修理中必不可少的工具，只有掌握了电路图的阅读能力，才能快速准确地定位故障点，进行维修工作。
5. 电气工程技术标准在电工培训中，学员还要学习相关的技术标准和规范。
电气工程技术标准是电工工作的指南，学员需要熟练掌握各种标准，并在实际工作中严格按照标准执行，确保电气工程质量。
以上是电工培训的一些基本知识和技能，只有掌握了这些基础知识和技能，才能成为一名合格的电工。
希望通过培训，学员能够提高自己的技能水平，为未来的工作做好准备。
6. 电气安装技术在电工培训中，学员需要学习电气设备的安装技术。
这包括了电线的敷设、插座、开关、灯具、配电箱等设备的安装与连接。
学员需要了解不同类型设备的安装标准和方法，并且能够根据实际情况进行调整和安装。
同时，了解电气设备安装的相关规范和安全要求也是必不可少的。
7. 使用电工工具电工培训也应包括关于各种电工工具的使用方法和技能培训。
电工日常培训内容一、电工基础知识1. 电工的职责和工作范围：电工是负责安装、维修和检测电气设备及电力系统的专业人员。
他们需要掌握电气安全知识、电路基本原理、电气设备操作和维护等方面的知识。
2. 电工安全知识：电工在工作中需要注意电气安全，包括正确佩戴个人防护装备、遵守操作规程、正确使用工具和设备等。
3. 电路基本原理：电工需要了解电流、电压、电阻、功率等基本概念，掌握电路的串并联、电阻的计算等基本原理。
4. 电气设备操作和维护：电工需要熟悉各种电气设备的操作方法和维护要点，包括开关、插座、照明设备、电动机、变压器等。
5. 电工常用工具和仪器：电工需要熟悉和掌握常用的电工工具和仪器，如电压表、电流表、万用表、绝缘测试仪等。
二、电工安全培训1. 电工安全意识培训：电工需要具备良好的电气安全意识，了解电气事故的原因和后果，掌握应急处理措施，提高自身的工作安全意识。
2. 电气事故预防培训：电工需要了解电气事故的预防措施，包括正确使用工具和设备、定期检测和维护电气设备、正确操作电路等。
3. 电气火灾防护培训：电工需要了解电气火灾的危害和预防措施，包括正确使用电气设备、避免电线短路和过载、定期清理设备周围的杂物等。
4. 绝缘安全培训：电工需要了解绝缘材料的种类和性能，正确选择和使用绝缘材料，保证电气设备的绝缘安全。
三、电工技能培训1. 电气设备维修与故障排除培训：电工需要了解各种电气设备的维修和故障排除方法，包括故障诊断、零部件更换、电路修复等。
2. 电气图纸阅读培训：电工需要掌握电气图纸的阅读方法，了解电气图纸中的符号、线路连接和设备布置等内容，提高对电气系统的理解能力。
3. 电气安装技能培训：电工需要熟悉电气设备的安装方法和要求，包括电线的敷设、电缆的接头处理、设备的固定安装等。
4. 电气设备检测培训：电工需要掌握各种电气设备的检测方法和仪器的使用，包括电流、电压、绝缘电阻的检测等。
四、电工管理培训1. 安全生产管理培训：电工需要了解安全生产管理的相关法律法规和标准，掌握安全管理的基本原则和方法，提高安全生产意识和管理能力。
培训电工基础知识内容可以包括以下部分，总字数约1500字左右：一、电路基础知识1. 电源：为电路提供电能的装置，有电池、发电机和交流电源。
2. 导线：连接电路各部分的媒介，由铜、铝等具有导电性的金属制成。
3. 电阻：阻碍电流通过的性质，电阻越大，电流越小。
4. 欧姆定律：揭示了电路中电流、电压和电阻之间的关系。
5. 串联电路：通过电路中的各个元件的电流相等，但电路中的总电压等于各元件的电压之和。
6. 并联电路：各并联电路部分的电压相等，总电流是各支路电流之和。
二、安全用电知识1. 电击伤害的原因、症状和急救措施。
2. 如何正确使用个人防护用具，如绝缘手套、绝缘鞋、安全标识等。
3. 预防雷击的方法。
4. 使用电气设备的安全规范。
三、电气元件基础知识1. 开关：控制电流的通断。
2. 熔断器：保护电路免受过电流或短路的影响。
3. 变压器：改变电压，传输交流电的设备。
4. 电动机：将电能转化为机械能的设备。
5. 控制器：控制电动机的运转状态。
6. 继电器：用于电流、电压的自动调节。
7. LED灯：现代照明设备，具有节能、环保的特点。
四、电力拖动基础知识1. 了解电机的基础知识，如直流电机、交流电机、步进电机等。
2. 了解电机的控制方式，如继电器控制、PLC控制等。
3. 学习如何设计电气控制系统图。
五、实际操作技能培训1. 学习如何正确使用电工工具和仪表，如万用表、钳形电流表、电笔等。
2. 学习接线技术，熟悉各种电源接线方法。
3. 学习如何对电气控制系统进行调试和维护。
4. 学习处理电气故障的方法和技巧。
5. 学习如何对家庭和办公场所的电气设备进行安全检查和维护。
6. 学习如何安装和维护照明系统。
7. 学习如何使用电子元器件，如电阻、电容、晶体管等。
8. 学习如何使用自动化控制设备，如变频器、伺服器等。
9. 学习如何进行电气安装工程的施工和验收规范。
六、相关法律法规和职业道德培训1. 了解《中华人民共和国电力法》等相关法律法规，明确电工的职业责任和权利。
电工培训资料电工培训资料（一）电工是一门技术领域，专门从事电气设备的安装、维护和修理工作。
在现代社会中，电气设备无处不在，电工的需求也越来越大。
因此，学习成为一名合格的电工是非常有必要的。
1. 电气基础知识作为一名电工，首先需要掌握一些基础的电气知识。
这包括了电流、电压、电阻等概念的理解，以及它们之间的关系。
同时，还需要了解电路图的读取和操作，能够正确连接电气设备，并解决简单的故障。
2. 安全常识和规范在电工工作中，安全是最重要的。
电击、火灾等意外事故可能会给人们的生命和财产造成严重危害。
因此，电工必须了解并遵守各种安全规范和标准，比如佩戴防护用具、正确使用工具、保持工作场所整洁等。
3. 电工工具和设备电工常用的工具有钳子、螺丝刀、绝缘手套等。
这些工具的正确使用对于电工工作的效率和安全性至关重要。
此外，电工还需要了解各种电气设备的工作原理和操作方法，掌握正确的维护和修理技巧。
4. 故障排除和维修电气设备在使用中难免会出现各种故障，这就需要电工具备一定的故障排除和维修技能。
电工需要能够判断故障的原因，并采取相应的修复措施。
例如，如果一台电灯无法工作，可能是灯泡损坏了，电工就需要及时更换。
5. 电气安装和布线电工还需要能够进行电气设备的安装和布线工作。
这就包括了电缆的敷设、插座的安装、开关的布置等。
在进行布线时，电工需要考虑电气设备的功率、电流负荷等因素，确保安全可靠。
综上所述，电工培训资料的内容非常广泛而且复杂。
本文只是简单介绍了一些基础知识和技能，希望能为想要学习电工的人提供一些参考。
如果你对电工培训感兴趣，可以进一步深入学习和掌握相关知识，从而成为一名合格的电工。
电工培训资料（二）在电工培训过程中，除了上述提到的基础知识和技能外，还有一些其他重要的内容值得关注。
6. 电工理论知识在学习电工技能之前，对于电工的理论知识的学习十分必要。
电工理论包括了电磁学、电工学、电路学等方面的知识，了解这些理论能够帮助电工更好地理解和应用电气设备。

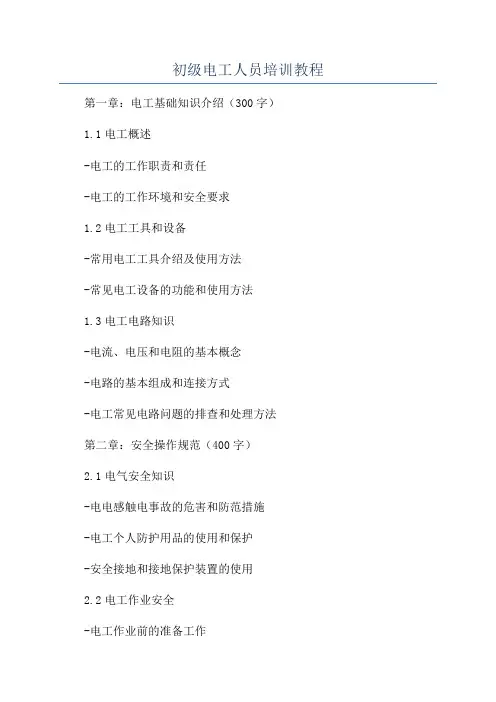

初级电工人员培训教程第一章：电工基础知识介绍（300字）1.1电工概述-电工的工作职责和责任-电工的工作环境和安全要求1.2电工工具和设备-常用电工工具介绍及使用方法-常见电工设备的功能和使用方法1.3电工电路知识-电流、电压和电阻的基本概念-电路的基本组成和连接方式-电工常见电路问题的排查和处理方法第二章：安全操作规范（400字）2.1电气安全知识-电电感触电事故的危害和防范措施-电工个人防护用品的使用和保护-安全接地和接地保护装置的使用2.2电工作业安全-电工作业前的准备工作-安全作业流程和注意事项-紧急情况下的应急措施2.3现场安全管理-工地安全规定的了解和遵守-火灾和爆炸风险的防范措施-安全意识的培养和维护第三章：电工常用技巧和操作（400字）3.1电线的剥皮和连接-剥皮工具的选择和使用方法-电线接线端子的选择和固定方法3.2电器设备的安装和调试-常见电器设备的安装方法和注意事项-电器设备的电源接线和电流检测3.3电路故障排查与维修-电路故障的排查和定位方法-常见故障的快速修复和预防措施第四章：电工岗位职责和发展（100字）4.1电工的工作岗位和职责-电工在建筑、工厂、住宅等领域中的应用-电工在项目实施和维护中的角色和职责4.2电工发展和学习的方向-电工行业的发展趋势和前景-电工进修和继续教育的选择总结：通过本培训教程，初级电工人员可以学习到电工基础知识、安全操作规范、电工常用技巧和操作，以及电工岗位职责和发展方向。
这些知识和技能将帮助初级电工人员提高工作效率、保障工作安全，并在电工职业生涯中有更好的发展。
一 .电工基础知识1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载: 所有电器电源: 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势. 1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QA E =(该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示. 1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρ=0.017铝ρ=0.028欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势电路的连接(串连、并连、混连) 1.4.1 串联电路 1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法. 1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即 2121R RU U =,3131R R U U =, … 1.4.1.3电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.特点: 可以获得较大的电压与电源.计算公式为 E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0nnnr r r r E E E E I 0030201321......++++++++=1.4.2 并联电路1.4.2.1 电阻的并联: 将电路中若干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = … = U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I = 1.4.2.4电源的并联：把所有电源的正极连接起来作为电源的正极，把所有电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5 并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．1.4.2.6并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．1.4.3 混联电路 1.4.3.1 定义: 电路中即有元件的串联又有元件的并联称为混联电路 1.4.3.2 混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,根据欧姆定律计算出电路的总电流;根据元件串联的分压关系和元件并联的分流关系,逐步推算出各部分的电流和电压.电功和电功率 电功电流所作的功叫做电功,用符号 “Ａ”表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为 Ａ = U ＩT =Ｉ2RT电功及电能量的单位名称是焦耳,用符号 “Ｊ”表示;也称千瓦/时,用符号 “KWH”表示. 1KWH=3.6M Ｊ电功率电流在单位时间内所作的功叫电功率,用符号 “P”表示.计算公式为RU R I UI t A P 22====电功率单位名称为 “瓦”或 “千瓦”,用符号 “W”或 “KW”表示;也可称 “马力.1马力=736W 1KW = 1.36马力电流的热效应、短路 电流的热效应定义: 电流通过导体时,由于自由电子的碰撞,电能不断的转变为热能.这种电流通过导体时会发生热的现象,称为电流的热效应.电与热的转化关系其计算公式为 t RU W RT I Q 22=== 其中Q 为导体产生的热量,W 为消耗的电能.短路定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.保护措施: 安装自动开关;安装熔断器.2. 交流电路;单相交流电路定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按一定规律作周期性的变化,又叫正磁交流电.单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.交流电与直流电的比较: 输送方便、使用安全，价格便宜。
交流电的基本物理量 瞬时值与最大值电动势、电流、电压每瞬时的值称为瞬时值.符号分别是: 电动势 “E”,电压 “U”,电流 “I”.瞬时值中最大值,叫做交流电动最大值.也叫振幅.符号分别是: Em, Im, Um.周期、频率和角频率周期: 交流电每交变一次(或一周)所需时间.用符号 “T”表示;单位为 “秒”,用字母 “s”表示; T = 0.02sT = 0.02s(China 中国)频率: 交流电每秒交变的次数或周期叫做频率.用符号 “f”表示,单位是Hz.50Hz(China 中国)角频率: 单位时间内的变化角度，用“r ad/s”(每秒的角度)表示，单位为”ω”.相位、初相位、相位差相位：两个正弦电动势的最大值是不是在同一时间出现就叫相位,也可称相角．初相位：不同的相位对应不同的瞬时值，也叫初相角．相位差：在任一瞬时，两个同频率正弦交流电的相位之差叫相位差．有效值：正弦交流电的大小和方向随时在变．用与热效应相等的直流电流值来表示交流电流的大小．这个值就叫做交流电的有效值．纯电阻电路：负载的电路，其电感和电容略去不计称为纯电阻电路．纯电感电路：由电感组成的电路称为纯电感电路．纯电容电路：将电容器接在交流电源上组成的电路并略去电路中的一切电阻和电感．这种电路称为纯电容电路．三相交流电路三相交流电的定义：在磁场里有三个互成角度的线圈同时转动，电路里就产生三个交变电动势．这样的发电机叫三相交流发电机，发出的电叫三相交流电．每一单相称为一相．三相交流电的特点转速相同，电动势相同；线圈形状、匝数均相同，电动势的最大值（有效值）相等；三个电动势之间互存相位差;e A、e B、e C为三相对称电动势.计算公式为:e A = EmSinnte B = EmSin(wt-1200)e C = EmSin(wt-2400)电源的连接(在实际连接中)星形连接＂Ｙ＂Ａ相电压：每个线圈两端的电压．相电压为220V０线电压：两条相线之间的电压．线电压为380V相电压与线电压的关系如下：ＢU线= U3相；Ｕ相= 220V；U线= 380VＣ相电流：流过每一相线圈的电流．用Ｉ相表示（三相四线输出）线电流：流过端成的电流．用Ｉ线表示．相电流等于线电流．Ｉ线= I3相；Ｕ线= Ｕ相(三线三相输出)示例：有一三相发电机，其每相电动势为127V，分别求出三相绕组作星形连接和三角形连接时的线电压和相电压解：作星形连接时，U Y相= 127V, U Y线=YU3相= 127V x 3作三角形连接时，U = 127V三相电路的功率计算单相有功功率：P = IU (纯电阻电路)功率因数：衡量电器设备效率高低的一个系数．用Cos ø表示. 对于纯电阻电路，Cos ø = 1 对于非纯电阻电路，Cos ø < 1单相有功功率的计算公式为(将公式一般化) P = IUCos ø三相有功功率：不论 “Y ”或＂Δ＂接法,总的功率等于各相功率之和三相总功率计算公式为 P = I A U A Cos ø + I B U B Cos ø + I C U C Cos = 3对于“Y ”接法, 因U 线 =相U 3 Ｉ线 =Ｉ相，则P =3 x Ｉ相 x333x U 线 = 3Ｉ线Ｕ线Cos ø对于“Δ”接法，因因Ｉ线 = I 3 Ｕ线 =Ｕ相，则P =3 x Ｕ线 x333x I 线 = 3Ｉ线Ｕ线Cos ø示例一：某单相电焊机，用钳表测出电流为7.5A,用万能表测出电压为380V,设有功系数为0.5,求有功功率.解：根据公式P = IUCos ø，已知Ｉ= 7.5A ，U = 380V,Cos ø= 0.5则 P = IUCos ø = 7.5 x 380 x 0.5 = 1425W示例二：某单相电焊机,额定耗电量为2.5KW,额定电压为380V, Cos ø为0.6,求额定电流. 解：根据公式P = IUCos ø，则Ｉ= 6.03802500≈11.0A3. 电磁和电磁感应;磁的基本知识任一磁铁均有两个磁极,即N 极(北极)和S 极(南极).同性磁极相斥,异性磁极相吸.磁场: 受到磁性影响的区域,显示出穿越区域的电荷或置于该区域中的磁极会受到机械力的作用;也可称磁铁能吸铁的空间,称为磁场.磁材料: 硬磁材料—永久磁铁;软磁材料—电机和电磁铁的铁芯.电流的磁效应定义: 载流导体周围存在着磁场,即电流产生磁场(电能生磁)称电流的磁效应.磁效应的作用: 能够容易的控制磁场的产生和消失,电动机和测量磁电式仪表的工作原理就是磁效应的作用.通电导线(或线圈)周围磁场(磁力线)的方向判别,可用右手定则来判断: 通电直导线磁场方向的判断方法: 用右手握住导线,大拇指指向电流方向,则其余四指所指的方向就是磁场的方向.线圈磁场方向的判断方法: 将右手大拇指伸直,其余四指沿着电流方向围绕线圈,则大拇指所指的方向就是磁场方向.通电导线在磁场中受力的方向,用电动机左手定则确定: 伸出左手使掌心迎着磁力线,即磁力线透直穿过掌心,伸直的四指与导线中的电流方向一致,则与四指成直角的大拇指所指方向就是导线受力的方向.电磁感应感应电动势的产生: 当导体与磁线之间有相对切割运动时,这个导体就有电动势产生.磁场的磁通变化时,回路中就有电势产生,以上现象称为电磁感应现象.由电磁感应现象产生的电动势叫感应电动势.由感应电动势产生的电流叫感应电流.自感: 由于线圈(或回路)本身电流的变化而引起线圈(回路)内产生电磁感应的现象,叫自感现象.由自感现象而产生的感应电动势叫做自感电动势. 互感: 在同一导体内设有两组线圈,电流通过一组线圈时,线圈内产生 磁通并穿越线圈,而另一组则能产生感应电动势.这种现象叫做互感二 常用电工仪表和测试的认识及应用1. 电工仪表的基本原理磁电式仪表用符号 ‘∩’表示.其工作原理为：可动线圈通电时，线圈和永久磁铁的磁场磁场相互作用的结果产生电磁力，从而形成转动力矩，使指针偏转．电磁式仪表用符号 ‘ ‘表示,分为吸引型和排斥型两种.吸引型电磁式仪表工作原理：线圈通电后,铁片被磁化,无论在那种情况下都能使时钟顺时方向转动.排斥型电磁式仪表工作原理：线圈通电后,动定铁片被磁化, 动定铁片的同极相对,互相排斥,使动铁片转动.电动式仪表用符号 ‘ ‘表示. 其工作原理为：固定线圈产生磁场,可动线圈有电流通过时受到安培力作用,使指针顺时针转动.2. 常用的测量仪表电工测量项目：电流、电压、电阻、电功率、电能、频率、功率因素等.电流表和电压表 电流测量电流测量的条件：电流表须与被测电路串联；电流流量不超过量程．a 图电流表直接接入式负载 适用:交直流小电流测量b 图 直流电流表与分流器接入 适用:扩大仪表量程RfL 的确定：1. 测出R 表;2.定出量程范围例:假定A 表的量程为A 1(1A,1m)解:因U 表=RfL,则A 1 x R 表 = (A 2 – A 1) x RfL 1 x 0.1 = (10 – 1) x RfL 即RfL =91.0= 901m c 图 交流电流表通过电流互感器接入 适用:交流大电流测量互感器的选用：1) 选用穿互感器的匝数必须满足母线电流,小于允许电流; 2) 购买配套仪表:例如选用1匝150/5,则选用150/5仪表电压测量电压测量条件：电压表必须与被测电流并联,电压值不得超出量程.电压测量方法：a 图 直接接入法适用:交直流低压测量b 图 通过附加电阻加入适用:扩大仪表量程,一般不超过2000V c 图 通过电流互感器接入适用:交流高电压测量电功率测量功率表的选用：功率表大都采用电动式.因为要反映电压、电流要素,要使实际电压小于电压线圈耐压,实际电流小于电流线圈额定电流. 接线守则：符号 ‘*’,端接电源.电流端钮与电路串联,电压端钮与电路并联. 接线图：I负载单相功率及三相功率测量接线： a 图 A 的功率B CC 用电总功率 b 图 U Z Cc 图 三相总功率:P 总 = P 1 + P 2 + P 3 适用于三相三线、 三相四线制 注: 直流电P=UI,交流电P=UICos ø 电能有单相与三相两种电能测量。
