汽车检测与诊断技术介绍

汽车检测与故障诊断技术简介汽车检测与故障诊断技术在现代汽车维修中起着重要的作用。

随着汽车电子控制技术的快速发展，汽车已经成为一个高度智能化的交通工具。

而随之而来的是更加复杂的系统和更繁琐的故障判断与修复过程。

汽车检测与故障诊断技术通过使用各种传感器和诊断设备，分析和监测汽车的各种参数和工作状态，从而检测到潜在的故障，并提供诊断结果和解决方案。

本文将介绍汽车检测与故障诊断技术的主要方法和工具，并讨论其在汽车维修领域中的应用。

主要方法OBD诊断OBD（On-Board Diagnostics，车载诊断）是一种通用的汽车故障诊断技术，通过对汽车电子控制系统的数据进行采集和分析，检测到潜在的故障并提供诊断码（DTC，DiagnosticTrouble Code）。

根据诊断码，维修人员可以定位和修复汽车故障。

OBD诊断系统一般通过OBD接口连接到车辆的电子控制单元（ECU）上，获取各种传感器、执行器和控制系统的数据。

这些数据可以包括发动机转速、排气温度、氧传感器输出等参数。

维修人员可以使用OBD扫描工具读取和解析这些数据，从而判断出可能存在的故障。

故障码解析故障码是指由OBD诊断系统提供的数字代码，用于描述汽车电子控制系统中出现的故障。

故障码是汽车维修人员进行故障判断和诊断的重要依据。

根据故障码，维修人员可以查询相应的故障码数据库，了解故障码对应的故障类型和可能的原因。

这有助于维修人员更快速地定位和解决汽车故障。

传感器检测汽车上安装了大量的传感器，用于监测各种参数和系统状态。

传感器检测可以通过对这些传感器数据进行实时监测，来检测到潜在的故障。

例如，发动机排气温度传感器可以监测到发动机是否过热，氧传感器可以监测到汽车燃油燃烧的效果等。

通过对这些传感器数据的分析，维修人员可以及时发现和解决潜在的故障，提高汽车的可靠性和安全性。

汽车故障诊断工具在汽车维修领域中，有许多专用的故障诊断工具可用于执行汽车检测与故障诊断任务。

第二节汽车检测与诊断技术基础一、汽车故障及汽车技术状况汽车故障及汽车技术状况是汽车检测诊断的对象。

了解汽车故障类型和汽车技术状况，掌握汽车故障产生原因和汽车技术状况变化规律，对汽车诊断参数及其标准的确定和检测方法的选择是极其重要的。

（一）汽车故障1．汽车故障类型汽车故障：汽车零部件或总成完全或部分丧失工作能力的现象。

（1）按故障存在的系统分为汽车电器故障和汽车机械故障。

P6：汽车电器故障不解体检测相对容易，而汽车内部的机械故障的不解体检测相对较难。

（2）按故障形成的速度突发性故障和渐发性故障。

突发性故障发生前无任何征兆，无法通过诊断预测，具有偶然性；渐发性故障是由于零件磨损、疲劳、变形、腐蚀、老化等原因使技术状况劣化而引起，是逐渐发展的过程，可通过早期诊断预测。

（3）按故障存在的时间分为间歇性故障和永久性故障。

间歇性故障只是在引发故障的原因短期存在的条件下才显现。

例：气阻现象；永久性故障只有在更换某些零件后才能使其得以排除.例:发动机拉缸、轴瓦烧损事故等。

（4）按是故障显现的情况分为功能故障和潜在故障。

功能故障是导致功能丧失或性能降低的故障（通过直接感受和测定参数确定，如发动机不能起动、输出功率下降等）；潜在性故障是正在发生但尚未对功能产生影响的故障（零件的裂纹等）。

（5）按故障造成后果的严重程度分为轻微故障、一般故障、严重故障、和致命故障。

具体见P6~7。

※故障的分类方法很多,相互间有交叉,一种类型的故障可转化成另一种类型的故障。

2．汽车故障产生的原因（1）工作条件恶劣工作部件间或工作部件与介质之间的相互作用，从而引起零部件的受力、变形、发热、磨损、腐蚀等。

道路、气候、环境、使用强度（车速、载荷、维护、驾驶等）变化等使汽车零件承受冲击载荷、交变应力。

（2）设计制造缺陷零件因设计不合理、选材不当、制造工艺不良而存在的先天不足。

（如应力集中现象、操作不当产生的残余应力、表面制造缺陷造成的磨损等。

）（3）使用维修不当超载运输、润滑不良、滤清效果不好、违反操作规程、汽车维护修理不当。

题型分布：填空1’* 15 选择1’*15 判断1’*15名词解释3’* 5 问答题5’*4 论述题10’*21.汽车技术状况是指定量测得旳表征某一时刻汽车外观和性能旳参数值旳总和。

P12.汽车检测与诊断技术：是汽车检测技术和汽车故障诊断技术旳统称。

P5汽车检测：指为了确定汽车技术状况或工作能力所进行旳检查和测量。

汽车诊断：指在不解体（或仅拆下个别小件）条件下确定汽车旳技术状况，查明故障部位及故障原因。

第一章汽车检测与诊断技术基础1.汽车检测分类P71）安全性能检测2）综合性能检测3）汽车故障检测4）汽车维修检测2.汽车检测系统旳基本构成及各部分作用（问答题）P10汽车检测系统一般是由电源、传感器、变换及测量装置、记录与显示装置、数据处理装置等构成。

1)传感器：一种可以把被测量旳某种信息拾取出来，并将其转换成有对应关系旳、便于测量旳电信号装置。

2)变换及测量装置：将传感器送来旳电信号变换成易于测量旳电压或电流信号旳装置。

3)记录与显示装置：将变换及测量装置送来旳电信号进行记录和显示，使检测人员理解测量值旳大小和变化过程旳装置。

4)数据处理装置：用来对检测成果（数据或曲线）进行分析、运算、处理旳装置。

3.检测系统旳基本规定P111)具有合适旳敏捷度和足够旳辨别力2)具有足够旳检测精度4.诊断参数P13概念：供诊断用旳、表征汽车、总成及机构技术状况旳标志称为诊断参数分类：（选\判）（1）工作过程参数，汽车工作过程中输出旳某些可供测量旳物理量、化学量，或体现汽车或总成功能旳参数。

例：发动机功率、油耗、最高车速、制动距离。

（2）伴随过程参数，一般不直接体现汽车或总成旳功能，但却能通过其在汽车工作过程中旳变化，间接反应诊断对象旳技术状况。

例：噪声、振动、发热、异响。

（3）几何尺寸参数，可以反应诊断对象旳详细构造要素与否满足规定。

例：配合间隙、自由行程、角度、圆度。

5.诊断参数选用原则—稳定性：同样测试条件下，多次测得同一诊断参数旳测量值，应有良好旳一致性。

《汽车检测与诊断技术》教学设计(教案)第一章：汽车检测与诊断技术概述1.1 教学目标了解汽车检测与诊断技术的定义、作用和意义。

掌握汽车检测与诊断技术的发展历程和现状。

理解汽车检测与诊断技术的基本原理和流程。

1.2 教学内容汽车检测与诊断技术的定义和作用。

汽车检测与诊断技术的发展历程和现状。

汽车检测与诊断技术的基本原理和流程。

1.3 教学方法采用讲授法，讲解汽车检测与诊断技术的定义、作用和发展历程。

采用案例分析法，分析汽车检测与诊断技术的实际应用案例。

采用小组讨论法，讨论汽车检测与诊断技术的流程和原理。

1.4 教学资源教材：《汽车检测与诊断技术》。

课件：汽车检测与诊断技术的发展历程和现状。

案例资料：汽车检测与诊断技术的实际应用案例。

1.5 教学评估课堂问答：检查学生对汽车检测与诊断技术定义、作用和发展历程的理解。

小组讨论：评估学生在讨论中对于汽车检测与诊断技术流程和原理的理解和应用能力。

第二章：汽车检测设备及原理2.1 教学目标了解汽车检测设备的基本分类和功能。

掌握各种汽车检测设备的工作原理和操作方法。

理解汽车检测设备在汽车检测与诊断技术中的应用。

2.2 教学内容汽车检测设备的基本分类和功能。

各种汽车检测设备的工作原理和操作方法。

汽车检测设备在汽车检测与诊断技术中的应用。

2.3 教学方法采用讲授法，讲解汽车检测设备的基本分类和功能。

采用实验演示法，展示各种汽车检测设备的工作原理和操作方法。

采用案例分析法，分析汽车检测设备在实际应用中的应用案例。

2.4 教学资源教材：《汽车检测与诊断技术》。

课件：各种汽车检测设备的工作原理和操作方法。

实验设备：汽车检测设备实物和操作演示。

2.5 教学评估课堂问答：检查学生对汽车检测设备的基本分类和功能的了解。

实验操作：评估学生在实验中对各种汽车检测设备操作的熟练程度。

案例分析：评估学生在分析中对于汽车检测设备在实际应用中的理解第三章：汽车故障诊断方法3.1 教学目标了解汽车故障诊断的基本方法。

《汽车检测与诊断技术》课程教学大纲Automobile Fault Diagnosis Technology学分：2 总学时：32 理论学时：26 实验／实践学时：6一、课程性质与任务汽车检测诊断技术是车辆工程专业的专业选修课，32学时2学分，考查课。

它包括汽车故障的成因、汽车故障分析方法、诊断与测试、汽车自诊断系统等，是发展汽车诊断系统的基础，为汽车的合理使用、安全运营、维修保养提供依据。

通过本课程的学习，使学生掌握汽车检测与故障诊断的理论基础知识。

了解汽车检测设备、检测工艺、汽车检测的检测参数及评判标准。

了解故障诊断的分析方法和人工凭经验及仪器的诊断工艺等知识。

了解汽车自诊断系统的组成和原理，初步具有对汽车典型故障进行分析和诊断能力。

二、课程的基本要求学习本课程后，应达到下列基本要求：1．了解汽车技术状况的变化规律、汽车故障的成因及分布规律，熟悉汽车诊断标准的制定方法；2．初步掌握汽车故障的分析法，能分析和简化一般故障；3．熟悉故障自诊断系统，能够依据故障码分析常见故障；4．熟悉发动机的典型故障，掌握常用的技术经验诊断方法；5．掌握汽车启动点火系统及电子设备的故障诊断与检测方法。

三、先修课程理论力学、材料力学、汽车构造。

四、主要参考教材[1]．戚杨主编．汽车故障诊断．北京：人民交通出版社．[2]．王凤岐主编．汽车诊断技术．北京：人民交通出版社．[3]．张建俊主编．汽车诊断与检测技术．北京：机械工业出版社．[4]．高国恒主编．汽车检测诊断方法．北京：人民交通出版社．[5]．陈焕江主编．汽车检测与诊断．北京：机械工业出版社．[6]．薛宏建主编．汽车故障与检测500例．北京：机械工业出版社．[7]．卢梦法主编．轿车电控发动机自动变速器故障排除500例．北京：机械工业出版社．[8]．肖云魁主编．汽车故障诊断学．北京：北京理工出版社．五、课程内容1．概论主要内容：汽车检测诊断技术概述；汽车检测诊断技术发展概况；汽车诊断基础理论。

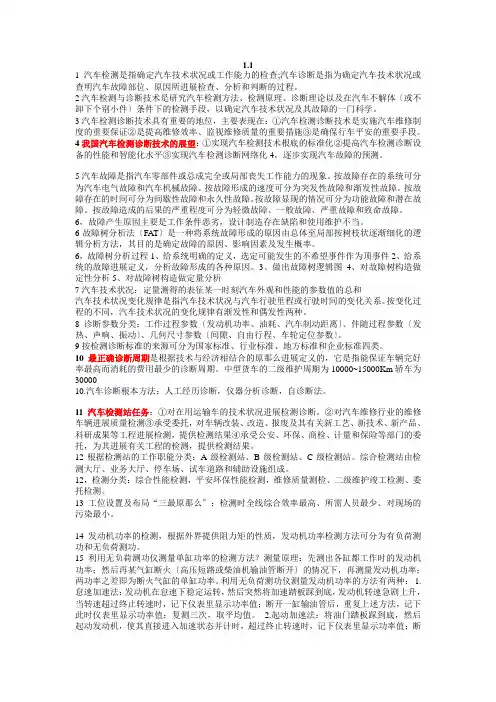

1.11汽车检测是指确定汽车技术状况或工作能力的检查;汽车诊断是指为确定汽车技术状况或查明汽车故障部位、原因所进展检查、分析和判断的过程。

2汽车检测与诊断技术是研究汽车检测方法、检测原理、诊断理论以及在汽车不解体〔或不卸下个别小件〕条件下的检测手段，以确定汽车技术状况及其故障的一门科学。

3汽车检测诊断技术具有重要的地位，主要表现在：①汽车检测诊断技术是实施汽车维修制度的重要保证②是提高维修效率、监视维修质量的重要措施③是确保行车平安的重要手段。

4我国汽车检测诊断技术的展望：①实现汽车检测技术根底的标准化②提高汽车检测诊断设备的性能和智能化水平③实现汽车检测诊断网络化4，逐步实现汽车故障的预测。

5汽车故障是指汽车零部件或总成完全或局部丧失工作能力的现象。

按故障存在的系统可分为汽车电气故障和汽车机械故障。

按故障形成的速度可分为突发性故障和渐发性故障。

按故障存在的时间可分为间歇性故障和永久性故障。

按故障显现的情况可分为功能故障和潜在故障。

按故障造成的后果的严重程度可分为轻微故障、一般故障、严重故障和致命故障。

6，故障产生原因主要是工作条件恶劣，设计制造存在缺陷和使用维护不当。

6故障树分析法〔FAT〕是一种将系统故障形成的原因由总体至局部按树枝状逐渐细化的逻辑分析方法，其目的是确定故障的原因、影响因素及发生概率。

6，故障树分析过程1、给系统明确的定义，选定可能发生的不希望事件作为顶事件2、给系统的故障进展定义，分析故障形成的各种原因。

3、做出故障树逻辑图4、对故障树构造做定性分析5、对故障树构造做定量分析7汽车技术状况：定量测得的表征某一时刻汽车外观和性能的参数值的总和汽车技术状况变化规律是指汽车技术状况与汽车行驶里程或行驶时间的变化关系。

按变化过程的不同，汽车技术状况的变化规律有渐发性和偶发性两种。

8诊断参数分类：工作过程参数〔发动机功率、油耗、汽车制动距离〕、伴随过程参数〔发热、声响、振动〕、几何尺寸参数〔间隙、自由行程、车轮定位参数〕。
