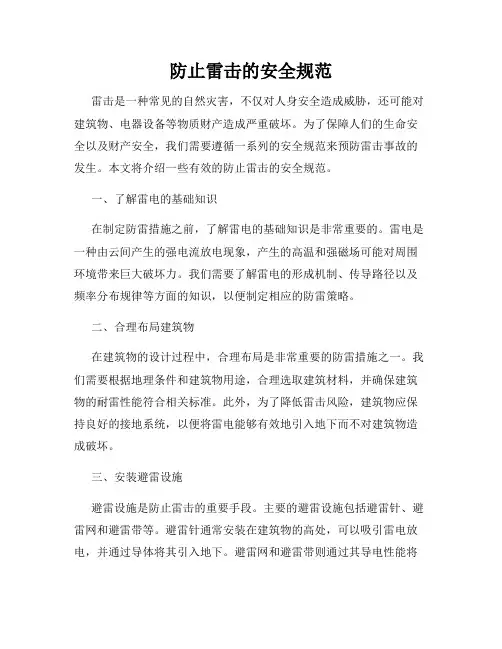

防止雷击的安全规范

防止雷击的安全规范雷击是一种常见的自然灾害，不仅对人身安全造成威胁，还可能对建筑物、电器设备等物质财产造成严重破坏。

为了保障人们的生命安全以及财产安全，我们需要遵循一系列的安全规范来预防雷击事故的发生。

本文将介绍一些有效的防止雷击的安全规范。

一、了解雷电的基础知识在制定防雷措施之前，了解雷电的基础知识是非常重要的。

雷电是一种由云间产生的强电流放电现象，产生的高温和强磁场可能对周围环境带来巨大破坏力。

我们需要了解雷电的形成机制、传导路径以及频率分布规律等方面的知识，以便制定相应的防雷策略。

二、合理布局建筑物在建筑物的设计过程中，合理布局是非常重要的防雷措施之一。

我们需要根据地理条件和建筑物用途，合理选取建筑材料，并确保建筑物的耐雷性能符合相关标准。

此外，为了降低雷击风险，建筑物应保持良好的接地系统，以便将雷电能够有效地引入地下而不对建筑物造成破坏。

三、安装避雷设施避雷设施是防止雷击的重要手段。

主要的避雷设施包括避雷针、避雷网和避雷带等。

避雷针通常安装在建筑物的高处，可以吸引雷电放电，并通过导体将其引入地下。

避雷网和避雷带则通过其导电性能将雷电进行分散，减少电压梯度，从而保护建筑物内部和周围区域的安全。

四、加强电器设备的防雷措施电器设备是日常生活中经常使用的物品，其防雷措施至关重要。

我们需要使用符合国家标准的防雷保护设备，例如雷电防护装置、避雷器等，以保护电器设备免受雷击损害。

此外，定期对电器设备进行检查和维护也是防雷的重要环节。

五、室外安全防护室外场所也是雷击事故的高发区域，我们需要制定相应的安全防护规范。

在雷电临近时，应远离高大的建筑物、树木和金属结构。

避免站在高处或露天场所，尽量躲在低洼地形或密林下等相对安全的区域。

同时，控制户外活动的时间，避免暴雨天气继续进行户外工作和娱乐活动。

六、加强安全宣传教育安全宣传教育对于提高广大群众的防雷意识至关重要。

政府和社会组织可以开展一系列的宣传活动，向民众普及雷电知识、安全防护措施等方面的知识，并提供相应的培训和指导。

防雷设计规范

02
防雷接地系统的设计
防雷接地系统的构成
接闪器
接闪器是防雷装置的外部部分，包括避雷针、避雷带、避雷网等，用于直接承接雷电流并
将其引入地下。
引下线
引下线是接闪器和接地装置之间的连接导体，用于将雷电流从接闪器传导到接地装置。
接地装置
接地装置是防雷装置与大地之间的连接体，用于将雷电流分散到地下，避免地电位反击。
合理安排引下线的数量和布设位置，确保引下线能够将雷电流有效地引入地下。
做好屏蔽和等电位联结
安装浪涌保护器
对于有大量电子设备的建筑物，应做好电磁屏蔽和等电位联结，以减少雷电电磁脉冲对电子设备的影响。
在建筑物入口处安装浪涌保护器，以防止雷电波入侵建筑物，造成电子设备的损坏。
04
电力设备防雷设计
对浪涌保护器进行定期检查和更换，保证其有效性。
05
防雷安全距离的设计
不同环境的防雷安全距离
平原地区
山区
在平原地区，防雷安全距离应不小于 0.2公里。对于大于等于0.2平方公里的孤立建筑物，应在其四周设置防雷网，网间距离不宜小于50米。
在山区，防雷安全距离应根据地形情况适当增加，且不应小于0.3公里。对于大于等于0.3平方公里的孤立建筑物，应在其四周设置防雷网，网间距离不宜小于30米。
电力设备的防雷措施
装设避雷针或避雷带
对于第一类防雷建筑物，应将整个建筑物处于避雷针的保护范围内；对于第二、三类防雷建筑物，应将将主要电子设备和重要设备处于避雷针或避雷带的保护范围内。
安装浪涌保护器（SPD）
浪涌保护器是电子设备的第二道防线，其作用是在瞬态过电压时导走电涌电流或限制电压，从而保护设备免受浪涌过电压和瞬态过电压的危害。

防雷装置安全检测技术规范GB T21431-2008

For personal use only in study and research; not for commercial use防雷装置安全检测技术规范GB/T21431-20081范围本标准规定了防雷装置的检测项目、检测要求和方法、检测周期、检测程序和检测数据整理。

本标准适用于防雷装置的检测。

高压电力输配电线路、大中型高压变电所防雷装置的检测及离岸飞行器、离岸船舶的防雷装置的检测尚应符合现行国家有关标准的规定。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T17947.1—2000接地系统的土壤电阻率、接地阻抗和地面电位测量导则第1部分常规测量GB 18802.1-2002低压配电系统的电涌保护器（SPD）第1部分性能要求和试验方法GB 50057—1994建筑物防雷设计规范（2000年版）GB 50174—1993电子计算机机房设计规范GB 50303—2002 建筑电气工程施工质量验收规范GB/T 50312—2000建筑与建筑群综合布线系统工程验收规范IEC 61024—1：1990建筑物防雷第1部分通则IEC 61024—1—2：1998建筑物防雷第1部分通则第2分部分：指南B—防雷装置的设计、安装、维护和检查IEC 61312—1：1995雷击电磁脉冲防护第1部分通则IEC/TS 61312—2：1999雷击电磁脉冲的防护第2部分建筑物的屏蔽，内部等电位连接和接地IEC 61643—ITU TS K11：1990过电压和过电流防护原则ITU TS K31：1993用户大楼内电信装置的连接结构和接地3术语和定义下列术语和定义适用于本标准。

3.1防雷装置lightning protection system，LPS接闪器、引下线、接地装置、电涌保护器及其他连接导体的总合。

《建筑物防雷设计规范》GB50057-2010

原《建筑物防雷设计规范》 GB 50057—94(2000年版)同时废止。

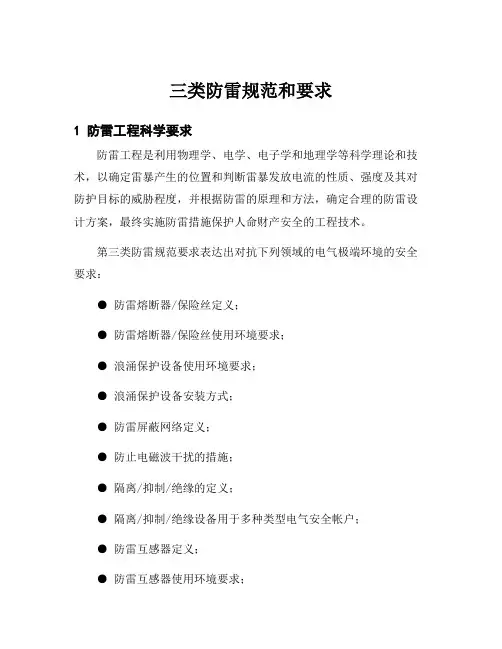

三类防雷规范和要求

三类防雷规范和要求1 防雷工程科学要求防雷工程是利用物理学、电学、电子学和地理学等科学理论和技术，以确定雷暴产生的位置和判断雷暴发放电流的性质、强度及其对防护目标的威胁程度，并根据防雷的原理和方法，确定合理的防雷设计方案，最终实施防雷措施保护人命财产安全的工程技术。

第三类防雷规范要求表达出对抗下列领域的电气极端环境的安全要求：● 防雷熔断器/保险丝定义；● 防雷熔断器/保险丝使用环境要求；● 浪涌保护设备使用环境要求；● 浪涌保护设备安装方式；● 防雷屏蔽网络定义；● 防止电磁波干扰的措施；● 隔离/抑制/绝缘的定义；● 隔离/抑制/绝缘设备用于多种类型电气安全帐户；● 防雷互感器定义；● 防雷互感器使用环境要求；● 额定等级与最大流入允许值；● 电性能要求2 工程设计要求在工程设计中，应该根据雷暴对防护对象造成的威胁来考虑防雷措施。

有四个主要的设计要求：●防雷设计应充分考虑雷暴所携带的威胁，以确定有效的实施方案；●针对特殊的工作环境，应及时采取特殊的防雷措施；●重要系统设计应宜安装额定电流大于用电设备触发流断的抗雷装置；●针对供公司使用的电力设备，应结合有关电网防雷标准及标准要求，进行其防雷工作；3 建设实施要求针对防雷设计技术，在工程建设实施中，主要着重考虑以下几个方面：●安装电气设备时应符合技术要求；●应正确地组织电源系统对受攻击部件的绝缘保护；●应采用恒压恒功负荷的电力负荷模式；●应安装合适的防雷熔断器/保险丝及其它防雷装置；●电气设备的安装、调试、维护和技术改造应符合有关要求；●应采取其它有效的防雷措施，以确保电气设备的安全运行。

以上就是关于第三类防雷规范和要求的介绍，防雷工程是一项非常复杂的专业技术，本文介绍的只是其中的一小部分，要想正确实施防雷措施，应当结合实际情况，列出政府的相关法律规定及针对性的技术标准，以确保电气设备的安全放电及提高其防雷能力。

雷电电磁脉冲干扰与防护

科目：电磁干扰与兼容任课老师：崔志伟作业：雷电电磁脉冲干扰与防护姓名：***学号：**********雷电电磁脉冲干扰与防护绪论雷电是由带电的云在空中对地放电导致的一种特殊的自然现象，其具有选择性、随机性、不可预测性以及破坏性。

雷电存在的形式除了可以直观感受到的发光、发热、发声的雷电流以外，在雷电流形成的同时由于电磁效应还会产生雷电电磁脉冲。

在当今信息化的时代，强大的雷电电磁脉冲是造成电子设备损坏的重要原因，可导致各种微电子设备的运行失效甚至损坏，成为威胁航空航天、国防军事、铁路运输、计算机与通信等领域的一大公害。

电子设备包括信息电子设备和电力电子设备两大类，信息电子设备基本采用微电子控制技术，电力电子设备相对于信息电子设备无信号传输线路外，其控制单元也大多采用微电子控制技术。

近20 年来新发现的电子设备雷灾的起因是闪电的电磁脉冲（LEMP）辐射造成的，电子设备越先进、耐压等级越低、能耗越小，灵敏度越高、体积越小，则雷电电磁脉冲的危害范围越大。

电子设备抗雷电电磁脉冲的干扰危害已是一个不可回避的问题。

雷电电磁脉冲既是雷电，又是电磁脉冲，但它既有别于直击雷，又有别于普通意义上的电磁脉冲干扰信号。

现在对直击雷的防护技术已相当成熟，由于直击雷包含着巨大的能量，通常采用避雷针、避雷网等引雷入地，其实这就是将所接收到的雷电能量直接引向大地而起到分流雷电流的作用，但避雷针引下线由于电感的作用，最多也只能将5 0 % 的雷电流入地，余下的雷电流将通过其他途径或四处扩散后入地。

扩散入地的雷电流就以雷电电磁脉冲的形式出现，对雷电电磁脉冲的防护，要从干扰和所具有的巨大能量两个方面来综合考虑。

直击雷的强大能量需要入地释放，同理，雷电电磁脉冲的能量也必须旁路泄放入地，在入侵通道上将雷电电磁脉冲引起的过电压、电流加以阻挡，且直接或间接泄放入地，从而达到保护电子。

正文雷电防护系统( Lightning Protection System（LPS）)是指用以对某一空间进行雷电效应防护的整套装置，它由外部雷电防护系统和内部雷电防护系统两部分组成。

建筑物防雷设计规范(新)

而需在全国某个行业范围内统一的技术要求。地方标准（DB）；没有GB和行标，而又需要在省（自治
区、直辖市）范围内统一的工业产品的安全，卫生要求。企业标准（Q系列）；企业生产的产品应符合GB和行标，
作为组织生产的依据。
14
《关于推进采用国际标准的若干意见》
采用国际标准和国外先进标准是我国一项重大技术经济政策，是促进技术进步，提高产品质量，扩大对外开放，加快与国际惯例接轨的重要措施。
二类防雷建筑物每根引下线所连接的钢筋表面积总和应符合下列表达式的要求：
S≥4.24kc2 三类防雷建筑物每根引下线所连接的钢筋表面积总和应符合下列表达式的要求：
S≥1.89kc2 式中 S------钢筋表面积总和(m2)
32
• 共用接地系统 common earthing system 将各部分防雷装置、建筑物金属构件、低压配电保护线（PE）、设备保护
接到大地或接到代替大地的某种较大的导电体。
注：接地的目的是：a.使连接到地的导体具有等于或近似于大地（或代替大地的导电体）的电位；b.引导入地电流流入和流出大地（或代替大地的导电体）。
29
接地装置
接地装置形式
A型接地体（右图）
水平接地体
体垂直接地
引下线
B型接地体（右图）
闭合环型接地体（如建筑物自然接地体，人工环型闭合接地体等）
18
进行风险评估一切从实际出发
R1+R2+R3＞RT 应防雷 R1：生命危害 R2：公共设施的损失 R3：文物损失 RT：可承受的风险
19
防雷要讲经济效益
CL＞CRL+CPM 应防雷 CL：未采取防雷措施可能产生的损失 CRL：采取防雷措施后仍可产生的损失 CPM ：防雷成本和维护费用

设备防雷设计规范

设备防雷设计规范设备防雷是指对室内及室外电气设备进行安全防护，以防止雷电等自然灾害对设备造成损害。

由于雷电的高电压脉冲特性和复杂性，防雷设计一直是电气工程中的难点和重点之一。

因此，对设备防雷设计规范的了解是电气工程师必备的技能之一。

一、雷电的危害及影响雷电是指天空电荷的分布不均衡，产生电场，导致地面和空气的电势差超过绝缘强度而放电的物理现象。

与电气设备的接触会造成以下危害：1. 直接击中设备，导致设备烧毁或者直接损坏；2. 电磁干扰，影响设备信号和数据的传输质量；3. 感应放电，导致设备过电压，损坏电气元器件；4. 地电位升高，导致人身触电风险。

二、设备防雷设计规范的实施标准1. 设备接地设备接地是指设备与地之间建立低电阻路径，以分散雷电或感应电流的危害，保证设备电势与地电势一致。

具体操作包括：(1) 确保设备接地电阻不超过规定值（我国规定，设备接地电阻不得超过4欧姆）；(2) 设备接地系统应与楼宇接地系统相连，确保电势平衡；(3) 对于特殊的设备，应特别考虑使用深接地或者桩式接地。

2. 避雷装置避雷装置是指一种可将雷电电压分散到地面的装置。

在设备防雷设计中，常常使用避雷针、轨道式避雷器、模块化终端避雷器等装置。

常见的规范包括：(1) 避雷装置的布置应符合设计要求；(2) 避雷装置应与设备接地相连，确保电势平衡；(3) 对于样品室、实验室等重要设备，应设置双备用避雷装置，以降低雷击概率。

3. 屏蔽屏蔽即建立一个电气隔离，以隔离外界的电磁波干扰。

应用于电缆、电路板等设备内部。

常见规范有：(1) 电缆穿越钢管等金属材质物体时，应加装金属护套；(2) 电缆穿墙时应设置避雷器合适屏蔽措施；(3) 对于传感器等高精度设备，应采用贴片式屏蔽。

4. 确保设备线路安全线路是设备内的重要组成部分。

设计时，需要特别注意：(1) 适当控制线路长度，确保设备供电线路短路；(2) 设计时，需要采用合适材料，包括电缆、插头等；(3) 严禁随意增加插头、拼接；(4) 线路应布置整齐，以方便调试和检修维护。

《建筑物防雷设计规范》GB50057-2010

原《建筑物防雷设计规范》 GB 50057—94(2000年版)同时废止。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

防雷击电磁脉冲6.1基本规定6.1.1在工程的设计阶段不知道电子系统的规模和具体位置的情况下，若预计将来会有需要防雷击电磁脉冲的电气和电子系统，应在设计时将建筑物的金属支撑物、金属框架或钢筋混凝土的钢筋等自然构件、金属管道、配电的保护接地系统等与防雷装置组成一个接地系统，并应在需要之处预埋等电位连接板。

6.1.2当电源采用TN系统时，从建筑物总配电箱起供电给本建筑物内的配电线路和分支线路必须采用TN -S系统。

6.2 防雷区和防雷击电磁脉冲6.2.1 防雷区的划分应符合下列规定：1本区内的各物体都可能遭到直接雷击并导走全部雷电流，以及本区内的雷击电磁场强度没有衰减时，应划分为LPZ0A区。

2本区内的各物体不可能遭到大于所选滚球半径对应的雷电流直接雷击，以及本区内的雷击电磁场强度仍没有衰减时，应划分为LPZ0B区。

3本区内的各物体不可能遭到直接雷击，且由于在界面处的分流，流经各导体的电涌电流比LPZ0B区内的更小，以及本区内的雷击电磁场强度可能衰减，衰减程度取决于屏蔽措施时，应划分为LPZ1区。

4需要进一步减小流入的电涌电流和雷击电磁场强度时，增设的后续防雷区应划分为LPZ2…n后续防雷区。

6.2.2 安装磁场屏蔽后续防雷区、安装协调配合好的多组电涌保护器，宜按照需要保护的设备的数量、类型和耐压水平及其所要求的磁场环境选择（图 6.2.2）。

6.2.3 在两个防雷区的界面上宜将所有通过界面的金属物做等电位连接。

当线路能承受所发生的电涌电压时，电涌保护器可安装在被保护设备处，而线路的金属保护层或屏蔽层宜首先于界面处做一次等电位连接。

注：LPZ0A与LPZ0B区之间无实物界面。

6.3屏蔽、接地和等电位连接的要求6.3.1屏蔽、接地和等电位连接的要求宜联合采取下列措施：1、所有与建筑物组合在一起的大尺寸金属件都应等电位连接在一起，并应与防雷装置相连。

但第一类防雷建筑物的独立接闪器及其接地装置除外。

2、在需要保护的空间内，采用屏蔽电缆时其屏蔽层应至少在两端，并宜在防雷区交界处做等电位连接，系统要求只在一端做等电位连接时，应采用两层屏蔽或穿钢管敷设，外层屏蔽或钢管应至少在两端，并宜在防雷区交界处做等电位连接。

3、分开的建筑物之间的连接线路，若无屏蔽层，线路应敷设在金属管、金属格栅或钢筋成格栅形的混凝土管道内。

金属管、金属格栅或钢筋格栅从一端到另一端应是导电贯通，并应在两端分别连到建筑物的等电位连接带上；若有屏蔽层，屏蔽层的两端应连到建筑物的等电位连接带上。

4、对由金属物、金属框架或钢筋混凝土钢筋等自然构件构成建筑物或房间的格栅形大空间屏蔽，应将穿入大空间屏蔽的导电金属物就近与其做等电位连接。

6.3.2对屏蔽效率未做试验和理论研究时，磁场强度的衰减应按下列方法计算。

1 闪电击于建筑物以外附近时，磁场强度应按下列方法计算：1）当建筑物和房间无屏蔽时所产生的无衰减磁场强度，相当于处于LPZ0A和LPZ0B区内的磁场强度，应按下式计算：式中：H0 —无屏蔽时产生的无衰减磁场强度(A/m)；i0 —最大雷电流(A)，按本规范表F.0.1-1、表F.0.1-2和表F.0.1-3的规定取值；sa —雷击点与屏蔽空间之间的平均距离(m)（图 6.3.2-1），按式(6.3.2-6)或式(6.3.2-7)计算。

2)当建筑物或房间有屏蔽时，在格栅大空间屏蔽内，即在LPZ1区内的磁场强度，应按下式计算：(6.3.2-2)表6.3.2.1 格栅形大空间屏蔽的屏蔽系数注：①适用于首次雷击的磁场；②1MHz适用于后续雷击饿磁场，250kHz适用于首次负级性雷击的磁场；③相对磁导系数；1、ω为格栅形屏蔽的网格宽（m）；r为格栅形屏蔽网格导体的半径(m)；2、当计算式得出的值为负数时取SF=0；若建筑物具有网格形等电位连接网格，SF可增加6dB。

2 表6.3.2-1的计算值应仅对在各LPZ区内距屏蔽层有一安全距离的安全空间内才有效（图6.3.2-2），安全距离应按下列公式计算：当时：SF≥10时：当时：SF＜10时：式中：ds/1—安全距离（m）；w—格栅形屏蔽的网格宽（m）；SF-按表6.3.2-1计算的屏蔽系数（dB）。

3在闪电击在建筑物附近磁场强度最大的最坏情况下，按建筑物的防雷类别、高度、宽度或长度可确定可能的雷击点与屏蔽空间之间平均距离的最小值（图6.3.2-2），可按下列方法确定：1）对应三类建筑物最大雷电流的滚球半径应符合表6.3.2-2的规定。

滚球半径可按下式计算：式中：R-滚球半径（m）；i0-最大雷电流（kA），按本规范表F.0.1-1、表F.0.1-2或表F.0.1-3的规定取值。

表 6.3.2-2 与最大雷电流对应的滚球半径2）雷击点与屏蔽空间之间的最小平均距离，应按下列公式计算：当时：H＜R当时：H≥R式中：H —建筑物高度(m)；L —建筑物长度(m)。

根据具体情况建筑物长度可用宽度代入。

对所取最小平均距离小于式(6.3.2-6)或式(6.3.2-4)计算值的情况，闪电将直接击在建筑物上。

4在闪电直接击在位于LPZ0A区的格栅形大空间屏蔽层或与其连接的接闪器上的情况下，其内部LPZ1区内安全空间内某点的磁场强度应按下式计算（图6.3.2-4）：式中：H1 —安全空间内某点的磁场强度(A/m)；dr —所确定的点距LPZ 1区屏蔽顶的最短距离(m)；dw —所确定的点距LPZ 1区屏蔽壁的最短距离(m)；w —LPZ1区格栅形屏蔽的网格宽(m)。

5式(6.3.2-8)的计算值仅对距屏蔽格栅有一安全距离的安全空间内有效，安全距离应按下列公式计算，电子系统应仅安装在安全空间内：当时：SF≥10；当时：SF＜10时；式中：-安全距离（m）。

6 LPZ n+1区内的磁场强度可按下式计算:式中：Hn —LPZ n区内的磁场强度(A/m)；Hn+1—LPZ n+1区内的磁场强度(A/m)。

SF—LPZ n+1区屏蔽的屏蔽系数。

安全距离应按式(6.3.2-3)或式(6.3.2-4)计算。

7当(6.3.2-11)式中的LPZ n区内的磁场强度为LPZ 1区内的磁场强度时，LPZ 1区内的磁场强度按以下方法确定。

1)闪电击在LPZ 1区附近的情况，应按本条第1款式(6.3.2-1) 和式(6.3.2-2)确定。

2)闪电直接击在LPZ 1区大空间屏蔽上的情况，应按本条第4款式(6.3.2-8)确定，但式中的所确定的点距LPZ 1区屏蔽顶的最短距离和距LPZ 1 区屏蔽壁的最短距离应按图 6.3.2-5确定。

6.3.3接地和等电位连接除应符合本规范其他章的规定外，尚应符合下列规定：1 每幢建筑物本身应采用一个接地系统（图6.3.3）。

a—防雷装置的接闪器以及可能是建筑物空间屏蔽的一部分；b—防雷装置的引下线以及可能是建筑物空间屏蔽的一部分；c—防雷装置的接地装置（接地体网络、共用接地体网络）以及可能是建筑物空间屏蔽的一部分,如基础内钢筋和基础接地体；d—内部导电物体，在建筑物内及其上不包括电气装置的金属装置，如电梯轨道，起重机，金属地面，金属门框架，各种服务性设施的金属管道，金属电缆桥架，地面、墙和天花板的钢筋；e—局部电子系统的金属组件；f—代表局部等电位连接带单点连接的接地基准点（E RP）；g—局部电子系统的网形等电位连接结构；h—局部电子系统的星形等电位连接结构；i—固定安装有PE线的I类设备和无PE线的Ⅱ类设备；k—主要供电气系统等电位连接用的总接地带、总接地母线、总等电位连接带。

也可用作共用等电位连接带；l —主要供电子系统等电位连接用的环形等电位连接带、水平等电位连接导体，在特定情况下采用金属板。

也可用作共用等电位连接带。

用接地线多次接到接地系统上做等电位连接，宜每隔5m连一次；m—局部等电位连接带；1—等电位连接导体；2—接地线；3—服务性设施的金属管道；4—电子系统的线路或电缆；5—电气系统的线路或电缆；*—进入LPZ1区处，用于管道、电气和电子系统的线路或电缆等外来服务性设施的等电位连接。

2当互相邻近的建筑物之间有电气和电子系统的线路连通时，宜将其接地装置互相连接，可通过接地线、PE线、屏蔽层、穿线钢管、电缆沟的钢筋、金属管道等连接。

6.3.4穿过各防雷区界面的金属物和建筑物内系统，以及在一个防雷区内部的金属物和建筑物内系统，均应在界面处附近做符合下列要求的等电位连接。

1所有进入建筑物的外来导电物均应在LPZ0A或LPZ0B与LPZ1区的界面处做等电位连接。

当外来导电物、电气和电子系统的线路在不同地点进入建筑物时，宜设若干等电位连接带，并应将其就近连到环形接地体、内部环形导体或在电气上是贯通的并连通到接地体或基础接地体的钢筋上。

环形接地体和内部环形导体应连到钢筋或金属立面等其它屏蔽构件上，宜每隔5m连接一次。

对各类防雷建筑物，各种连接导体和等电位连接带的截面不应小于本规范表5.1.2的规定。

当建筑物内有电子系统时，在已确定雷击电磁脉冲影响最小之处，等电位连接带宜采用金属板，并应与钢筋或其他屏蔽构件作多点连接。

2在LPZ0A与LPZ1区的界面处做等电位连接用的接线夹和电涌保护器，应采用本规范表F.0.1-1的雷电流参量估算通过它们的分流值。

当无法估算时，可按本规范公式(4.2.4-6)或(4.2.4-7)计算，计算中的的雷电流应采用本规范表F.0.1-1的雷电流。

尚应确定沿各种设施引入建筑物的雷电流。

应采用向外分流或向内引入的雷电流的较大者。

在靠近地面于LPZ0B与LPZ1区的界面处做等电位连接用的接线夹和电涌保护器，仅应确定闪电击中建筑物防雷装置时通过的雷电流；可不考虑沿全长处在LPZ0B区的各种设施引入建筑物的雷电流，其值仅为感应电流和小部分雷电流。

3各后续防雷区界面处的等电位连接也应采用本条1款的规定。

穿过防雷区界面的所有导电物、电气和电子系统的线路均应在界面处做等电位连接。

宜采用一局部等电位连接带做等电位连接，各种屏蔽结构或设备外壳等其他局部金属物也连到局部等电位连接带。

用于等电位连接的接线夹和电涌保护器应分别估算通过的雷电流。

4所有电梯轨道、起重机、金属地板、金属门框架、设施管道、电缆桥架等大尺寸的内部导电物，其等电位连接应以最短路径连到最近的等电位连接带或其他已做了等电位连接的金属物或等电位连接网络，各导电物之间宜附加多次互相连接。

5电子系统的所有外露导电物应与建筑物的等电位连接网络做功能性等电位连接。

电子系统不应设独立的接地装置。

向电子系统供电的配电箱的保护地线(PE 线)应就近与建筑物的等电位连接网络做等电位连接。

一个电子系统的各种箱体、壳体、机架等金属组件与建筑物接地系统的等电位连接网络做功能性等电位连接应采用S型星形结构或M型网形结构（图6.3.4）。
