电镀常见不良问题点分析及对策

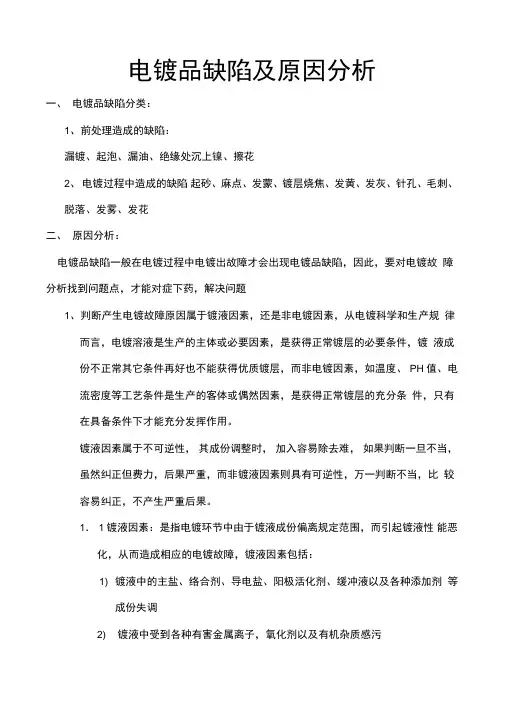

电镀品缺陷及原因分析一、电镀品缺陷分类：1、前处理造成的缺陷：漏镀、起泡、漏油、绝缘处沉上镍、擦花2、电镀过程中造成的缺陷起砂、麻点、发蒙、镀层烧焦、发黄、发灰、针孔、毛刺、脱落、发雾、发花二、原因分析：电镀品缺陷一般在电镀过程中电镀出故障才会出现电镀品缺陷，因此，要对电镀故障分析找到问题点，才能对症下药，解决问题1、判断产生电镀故障原因属于镀液因素，还是非电镀因素，从电镀科学和生产规律而言，电镀溶液是生产的主体或必要因素，是获得正常镀层的必要条件，镀液成份不正常其它条件再好也不能获得优质镀层，而非电镀因素，如温度、PH 值、电流密度等工艺条件是生产的客体或偶然因素，是获得正常镀层的充分条件，只有在具备条件下才能充分发挥作用。

镀液因素属于不可逆性，其成份调整时，加入容易除去难，如果判断一旦不当，虽然纠正但费力，后果严重，而非镀液因素则具有可逆性，万一判断不当，比较容易纠正，不产生严重后果。

1．1 镀液因素：是指电镀环节中由于镀液成份偏离规定范围，而引起镀液性能恶化，从而造成相应的电镀故障，镀液因素包括：1) 镀液中的主盐、络合剂、导电盐、阳极活化剂、缓冲液以及各种添加剂等成份失调2) 镀液中受到各种有害金属离子，氧化剂以及有机杂质感污3) 水质不符，如Ca、Mg 离子超标等因素等等1．2 非电镀因素：是指电镀环节中除镀液因素外的其它各种因素1) 镀液温度、PH 值、电流密度等工艺条件失控2) 工件抛、磨不符，基体表面状态不良3) 工件镀前处理不当4) 受镀时导电不良5) 镀件周转发生沾污、氧化6) 镀后处理中清洗不净7) 干燥不符、工件受潮等等非电镀因素引起的故障缺陷，正是由于其偶然性诱发原因，而使电镀故障具有特征、程度不一，而且故障往往表面为时有时无，时轻时重等非规律性特征1．3 镀液因素的故障原因确定方法镀液因素造成的故障，通常要通过镀液成份调整，或除杂净化来解决，如判断不当，在初步判断后未经确定，即加料处理，若未能消除故障，不仅造成人力、财力的浪费，而且使故障处理复杂化而延误生产，镀液因素确定方法：1) 镀液成分失调：是电镀故障生产常见原因之一，诸如：镀液主盐浓度过低或铬合剂浓度过高，会使沉积速度降低，镀层容易烧焦，主盐浓度过高或铬合剂浓度过低，会造成镀层粗糙，导电盐过低易导致槽电压升高，溶液失调应采取镀液分析方法来检查确认故障原因，对症下药。

Top5电镀后不良项原因分析及改善方法
序列 TOP1
不良项 目
异物
原因分析
改善对策
1.取不良品做EDS分析，就是C和O元 素，表面脏污；
2.产品表面温差形成水渍，脏污，产 品长时间裸露，没装入吸塑盘；纯水
清洗的交叉污染，电导率高； 3.产品未烘烤干，冷热温差和湿度
大；
1.产线最后1个水槽增加纯水制连机， 确保纯水电导率稳定，提升产品洁净度
留； 4.水槽电导率高
1.产线最后1个水槽增加纯水制连机， 确保纯水电导率稳定，提升产品洁净度
。 2.最后一个水槽用纯水漂洗产品。 3.漂洗好产品，沿产品长边方向沥干流 水，再放入离心机烘烤，离心机增加时 间和温度管控，时间15分钟，温度100
℃ 4.要求全检每两小时更换一次手指套； 5.管控车间温度为23-25℃，同时控制
水印
1.后处理水洗水质电导率过高； 2.周转运输过程中，水渍飞溅到产品
上； 3.全检员漏失
1.产线最后1个水槽增加纯水制连机， 确保纯水电导率稳定，提升产品洁净 度；产品在周转过程中，加封空箱盖 子，预防飞溅水渍到产品上 2.针对全 检员，加强培训，并定期做ARR考核
异色 漏铜
1.全检房环境相对较差。 2.全检员的手指套没及时更换； 3.水洗后产品未烘干，内腔有水渍残
。 2.最后一个水槽用纯水漂洗产品。 3.漂洗好产品，沿产品长边方向沥干流 水，再放入离心机烘烤，离心机增加时 间和温度管控，时间15分钟，温度100
℃ 4.要求全检每两小时更换一次手指套； 5.管控车间温度为23-25℃，同时控制
湿度60-70%；
责任人
完成时 间
4ห้องสมุดไป่ตู้28日
TOP2 TOP3 TOP4

塑料制品表面电镀故障之成因及对策一、预处理及化学镀故障的排除待续!—）完未完待续@完！三、循环测试故障的排除完四、光亮硫酸盐铜常见故障的排除有毛刺完*六、氰化闪镀铜常见故障的排除~八、氰化镀铜合金故障的排除完完九、光亮镀镍常见故障的排除十一、ABS制品表面电镀故障的排除一、ABS制品表面酸性镀铜故障的排除未完待续3、ABS制品表面光亮镀镍故障的排除复杂形状塑料大件电镀麻点产生的原因及对策董兴华摘要从工艺试验和实际生产方面找出了复杂形状塑料大件电镀产生麻点的主要原因，分析了产生麻点的各种因素，提出了减少麻点产生的办法和消除对策。

关键词塑料件电镀麻点对策新研制的电熨斗，有空心手柄、商标凸耳、大平面面积的侧身、散热窗、大穴内空、螺孔、凹槽、盲孔、通孔、非镀绝缘等部位，上壳为ABS塑料，形状复杂，受镀面积10 dm2。

常规塑料件电镀的工艺弊病很多，分析如下：1麻点产生之因麻点的产生，主要来源于：(1)基材缺陷；(2)镀液；(3)工艺；(4)挂勾。

基材缺陷基材产生的麻点由模具精度和成型工艺及操作等造成，分布无规则。

轻微的缺陷孔，可通过电镀的填平将其减轻。

稍轻的缺陷孔，可机械抛磨后进行电镀。

严重的缺陷孔，视用户要求酌情处理。

(镀液及其相关性(1)镀液性能差。

镀液成分含量改变，如酸铜中CuSO4过低，氯离子过高，光亮剂失调(S类光亮剂)，表面活性剂过少。

(2)镀液污染。

酸铜镀液被各种杂质污染，如镍、磷、一价铜、灰尘、有机物等杂质。

(3)水质不洁、清洗不良。

清洗水质中含有悬浮物、细绒、灰尘等，工件清洗不彻底，工件上的孔眼坑穴带入杂质溶液等。

(4)气源不洁，管路系统不良。

①由空气搅拌系统带入杂质，如大气中灰尘、细绒等，从气泵吸入口进入镀液；②不同镀种的镀液空气搅拌，共用同一气泵供气，且无溶液防回流装置操作，造成镀液交叉污染；③管道系统槽外部分送气，使用镀锌钢管，且低于镀液面安装，引起停气后镀液回流，腐蚀管道内壁，废物又被气泵送入镀槽，造成污染。

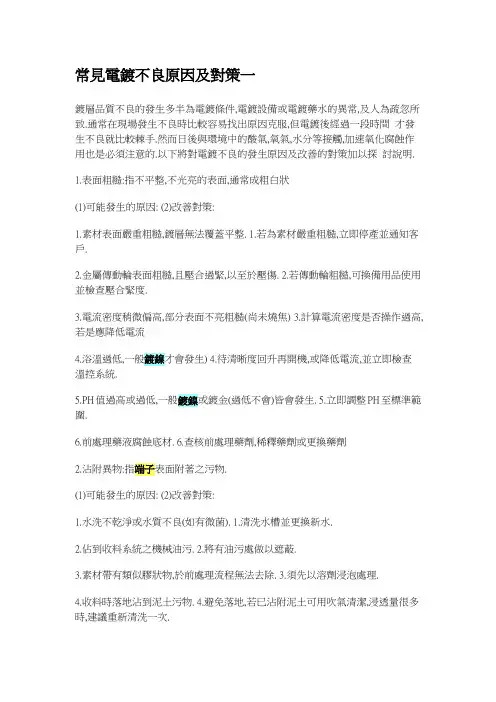

常見電鍍不良原因及對策一鍍層品質不良的發生多半為電鍍條件,電鍍設備或電鍍藥水的異常,及人為疏忽所致.通常在現場發生不良時比較容易找出原因克服,但電鍍後經過一段時間才發生不良就比較棘手.然而日後與環境中的酸氣,氧氣,水分等接觸,加速氧化腐蝕作用也是必須注意的.以下將對電鍍不良的發生原因及改善的對策加以探討說明.1.表面粗糙:指不平整,不光亮的表面,通常成粗白狀(1)可能發生的原因: (2)改善對策:1.素材表面嚴重粗糙,鍍層無法覆蓋平整. 1.若為素材嚴重粗糙,立即停產並通知客戶.2.金屬傳動輪表面粗糙,且壓合過緊,以至於壓傷. 2.若傳動輪粗糙,可換備用品使用並檢查壓合緊度.3.電流密度稍微偏高,部分表面不亮粗糙(尚未燒焦) 3.計算電流密度是否操作過高,若是應降低電流4.浴溫過低,一般鍍鎳才會發生) 4.待清晰度回升再開機,或降低電流,並立即檢查溫控系統.5.PH值過高或過低,一般鍍鎳或鍍金(過低不會)皆會發生. 5.立即調整PH至標準範圍.6.前處理藥液腐蝕底材. 6.查核前處理藥劑,稀釋藥劑或更換藥劑2.沾附異物:指端子表面附著之污物.(1)可能發生的原因: (2)改善對策:1.水洗不乾淨或水質不良(如有微菌). 1.清洗水槽並更換新水.2.佔到收料系統之機械油污. 2.將有油污處做以遮蔽.3.素材帶有類似膠狀物,於前處理流程無法去除. 3.須先以溶劑浸泡處理.4.收料時落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹氣清潔,浸透量很多時,建議重新清洗一次.5.錫鉛結晶物沾附 5.立即去除結晶物.6刷鍍羊毛?纖維絲 6.更換羊毛?並檢查接觸壓力.7.紙帶溶解纖維絲. 7.清槽.8.皮帶脫落屑. 8.更換皮帶.3.密著性不良:指鍍層有剝落.起皮,起泡等現象.(1)可能發生的原因: (2).改善對策:1.前處理不良,如剝鎳. 1.加強前處理.2.陰極接觸不良放電,如剝鎳,鎳剝金,鎳剝錫鉛. 2.檢查陰極是否接觸不良,適時調整.3.鍍液受到嚴重污染. 3.更換藥水4.產速太慢,底層再次氧化,如鎳層在金槽氧化(或金還原),剝錫鉛. 4,電鍍前須再次活化.5.水洗不乾淨. 5.更換新水,必要時清洗水槽.6.素材氧化嚴重,如氧化斑,熱處理後氧化膜. 6.必須先做除銹及去氧化膜處理,一般使用化學拋光或電解拋光.7.停機化學置換反應造成. 7.必免停機或剪除不良品8,操作電壓太高,陰極導電頭及鍍件發熱,造成鍍層氧化. 8.降低操作電壓或檢查導線接觸狀況9,底層電鍍不良(如燒焦),造成下一層剝落. 9.改善底層電鍍品質.10.嚴重.燒焦所形成剝落10.參考NO12處理對策.4.露銅:可清楚看見銅色或黃黑色於低電流處(凹槽處)(1)可能發生原因: (2)改善對策:1.前處理不良,油脂,氧化物.異物尚未除去,鍍層無法析出. 1.加強前處理或降低產速2.操作電流密度太低,導致低電流區,鍍層無法析出. 2.重新計算電鍍條件.3鎳光澤劑過量,導致低電流區,鍍層無法析出 3.處理藥水,去除過多光澤劑或更新.4.嚴重刮傷造成露銅. 4.檢查電鍍流程,(查參考NO5)5.未鍍到. 5.調整電流位置.5刮傷:指水平線條狀,一般在錫鉛鍍層比較容易發生.(1)可能發生的原因: (2)改善對策:1.素材本身在沖壓時,及造成刮傷. 1.停止生產,待與客戶聯繫.2.被電鍍設備中的金屬製具刮傷,如陰極頭,烤箱定位器,導輪等. 2.檢查電鍍流程,適時調整設備和制具.3.被電鍍結晶物刮傷. 3.停止生產,立即去除結晶物.6.變形(刮歪):指端子形狀已經偏離原有尺寸或位置.(1)可能發生的原因: (2)改善對策:1.素材本身在沖壓時,或運輸時,即造成變形. 1.停止生產,待與客戶聯繫.2.被電鍍設備,制具刮歪(如吹氣.定位器,振蕩器,槽口,回轉輪) 2.檢查電鍍流程,適時調整設備和制具.3.盤子過小或捲繞不良,導致出入料時刮歪 3.停止生產,適時調整盤子4.傳動輪轉歪, 4.修正傳動輪或變更傳動方式.7壓傷：指不規則形狀之凹洞可能發生的原因：改善對策：1）本身在沖床加工時，已經壓傷，鍍層無法覆蓋平整2）傳動輪鬆動或故障不良，造成壓合時傷到1）停止生產，待與客戶聯2）檢查傳動機構，或更換備品8白霧：指鍍層表面卡一層雲霧狀，不光亮但平整可能發生的原因：1）前處理不良2）鍍液受污染3）錫鉛層愛到酸腐蝕，如停機時受到錫鉛液腐蝕4）錫鉛藥水溫度過高5）錫鉛電流密度過低6）光澤劑不足7）傳致力輪髒污8）錫鉛電久進，產生泡沫附著造成改善對策：1）加強前處理2）更換藥水並提純污染液3）避免停機，若無法避免時，剪除不良4）立即檢查溫控系統，並重新設定溫度5）提高電流密度6）補足不澤劑傳動輪7）清潔傳動輪8）立即去除泡沫9針孔：指成群、細小圓洞狀（似被鍾紮狀）可能發生的原因：改善對策：1.操作的電流密度太 1.降低電流密度2.電鍍溶液表面張力過大，濕潤劑不足。
