电镀不良之原因与对策

电镀过程中镀层不良的描述、原因及对策1、针孔。

针孔是由于镀件外表吸附着氢气，迟迟不开释。

使镀液无法亲润镀件外表，然后无法电析镀层。

跟着析氢点周围区域镀层厚度的添加，析氢点就构成了一个针孔。

特点是一个发亮的圆孔，有时还有一个向上的小尾巴"。

当镀液中短少湿润剂并且电流密度偏高时，容易构成针孔。

2、麻点。

麻点是由于受镀外表不洁净，有固体物质吸附，或许镀液中固体物质悬浮着，当在电场效果下到达工件外表后，吸附其上，而影响了电析，把这些固体物质嵌入在电镀层中，构成一个个小凸点(麻点)。

特点是上凸，没有发亮现象，没有固定形状。

总归是工件脏、镀液脏而构成。

3、气流条纹。

气流条纹是由于添加剂过量或阴极电流密度过高或络合剂过高而降低了阴极电流效率然后析氢量大。

假如当时镀液流动缓慢，阴极移动缓慢，氢气贴着工件外表上升的进程中影响了电析结晶的摆放，构成自下而上一条条气流条纹。

4、掩镀(露底)。

掩镀是由于是工件外表管脚部位的软性溢料没有除掉，无法在此处进行电析堆积镀层。

电镀后可见基材，故称露底(由于软溢料是半通明的或通明的树脂成份)。

5、镀层脆性。

在SMD电镀后切筋成形后，可见在管脚弯处有开裂现象。

当镍层与基体之间开裂，判定是镍层脆性。

当锡层与镍层之间开裂，判定是锡层脆性。

构成脆性的原因八成是添加剂，光亮剂过量，或许是镀液中无机、有机杂质太多构成。

6、气袋。

气袋的构成是由于工件的形状和积气条件而构成。

氢气积在"袋中"无法排到镀液液面。

氢气的存在阻挠了电析镀层。

使堆集氢气的部位无镀层。

在电镀时，只需留意工件的钩挂方向能够防止气袋现象。

如图示工件电镀时，当垂直于镀槽底钩挂时，不发生气袋。

当平行于槽底钩挂时，易发生气袋。

7、塑封黑体中心开"锡花”。

在黑体上有锡镀层，这是由于电子管在焊线时，金丝的向上抛物形太高，塑封时金丝显露在黑体外表，锡就镀在金丝上，像开了一朵花。

不是镀液问题。

8、"爬锡"。

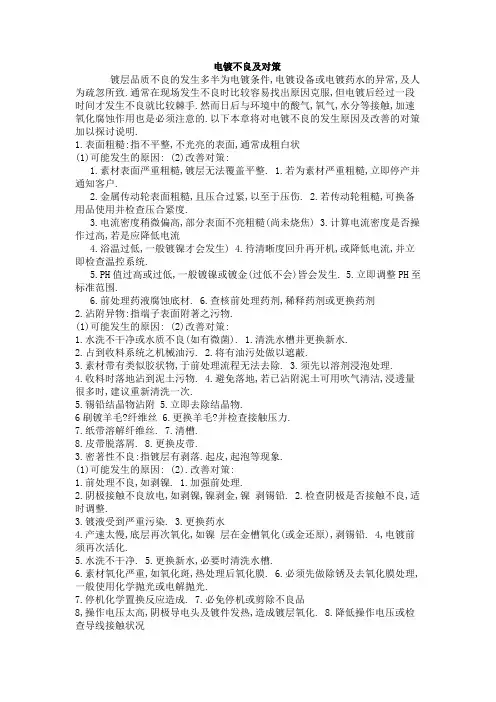

电镀不良及对策镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出原因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下本章将对电镀不良的发生原因及改善的对策加以探讨说明.1.表面粗糙:指不平整,不光亮的表面,通常成粗白状(1)可能发生的原因: (2)改善对策:1.素材表面严重粗糙,镀层无法覆盖平整. 1.若为素材严重粗糙,立即停产并通知客户.2.金属传动轮表面粗糙,且压合过紧,以至于压伤. 2.若传动轮粗糙,可换备用品使用并检查压合紧度.3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦) 3.计算电流密度是否操作过高,若是应降低电流4.浴温过低,一般镀镍才会发生) 4.待清晰度回升再开机,或降低电流,并立即检查温控系统.5.PH值过高或过低,一般镀镍或镀金(过低不会)皆会发生. 5.立即调整PH至标准范围.6.前处理药液腐蚀底材. 6.查核前处理药剂,稀释药剂或更换药剂2.沾附异物:指端子表面附著之污物.(1)可能发生的原因: (2)改善对策:1.水洗不干净或水质不良(如有微菌). 1.清洗水槽并更换新水.2.占到收料系统之机械油污. 2.将有油污处做以遮蔽.3.素材带有类似胶状物,于前处理流程无法去除. 3.须先以溶剂浸泡处理.4.收料时落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次.5.锡铅结晶物沾附 5.立即去除结晶物.6刷镀羊毛?纤维丝 6.更换羊毛?并检查接触压力.7.纸带溶解纤维丝. 7.清槽.8.皮带脱落屑. 8.更换皮带.3.密著性不良:指镀层有剥落.起皮,起泡等现象.(1)可能发生的原因: (2).改善对策:1.前处理不良,如剥镍. 1.加强前处理.2.阴极接触不良放电,如剥镍,镍剥金,镍剥锡铅. 2.检查阴极是否接触不良,适时调整.3.镀液受到严重污染. 3.更换药水4.产速太慢,底层再次氧化,如镍层在金槽氧化(或金还原),剥锡铅. 4,电镀前须再次活化.5.水洗不干净. 5.更换新水,必要时清洗水槽.6.素材氧化严重,如氧化斑,热处理后氧化膜. 6.必须先做除锈及去氧化膜处理,一般使用化学抛光或电解抛光.7.停机化学置换反应造成. 7.必免停机或剪除不良品8,操作电压太高,阴极导电头及镀件发热,造成镀层氧化. 8.降低操作电压或检查导线接触状况9,底层电镀不良(如烧焦),造成下一层剥落. 9.改善底层电镀品质.10.严重.烧焦所形成剥落 10.参考NO12处理对策.4.露铜:可清楚看见铜色或黄黑色于低电流处(凹槽处)(1)可能发生原因: (2)改善对策:1.前处理不良,油脂,氧化物.异物尚未除去,镀层无法析出. 1.加强前处理或降低产速2.操作电流密度太低,导致低电流区,镀层无法析出. 2.重新计算电镀条件.3镍光泽剂过量,导致低电流区,镀层无法析出 3.处理药水,去除过多光泽剂或更新.4.严重刮伤造成露铜. 4.检查电镀流程,(查参考NO5)5.未镀到. 5.调整电流位置.5刮伤:指水平线条状,一般在锡铅镀层比较容易发生.(1)可能发生的原因: (2)改善对策:1.素材本身在冲压时,及造成刮伤. 1.停止生产,待与客户联系.2.被电镀设备中的金属制具刮伤,如阴极头,烤箱定位器,导轮等. 2.检查电镀流程,适时调整设备和制具.3.被电镀结晶物刮伤. 3.停止生产,立即去除结晶物.6.变形(刮歪):指端子形状已经偏离原有尺寸或位置.(1)可能发生的原因: (2)改善对策:1.素材本身在冲压时,或运输时,即造成变形. 1.停止生产,待与客户联系.2.被电镀设备,制具刮歪(如吹气.定位器,振荡器,槽口,回转轮) 2.检查电镀流程,适时调整设备和制具.3.盘子过小或卷绕不良,导致出入料时刮歪 3.停止生产,适时调整盘子4.传动轮转歪, 4.修正传动轮或变更传动方式.7壓傷：指不規則形狀之凹洞可能發生的原因：改善對策：1）本身在沖床加工時，已經壓傷，鍍層無法覆蓋平整2）傳動輪松動或故障不良，造成壓合時傷到 1）停止生産，待與客戶聯2）檢查傳動機構，或更換備品8白霧：指鍍層表面卡一層雲霧狀，不光亮但平整可能發生的原因：1）前處理不良2）鍍液受污染3）錫鉛層愛到酸腐蝕，如停機時受到錫鉛液腐蝕4）錫鉛藥水溫度過高5）錫鉛電流密度過低6）光澤劑不足7）傳致力輪髒污8）錫鉛電久進，産生泡沫附著造成改善對策：1）加強前處理2）更換藥水並提純污染液3）避免停機，若無法避免時，剪除不良4）立即檢查溫控系統，並重新設定溫度5）提高電流密度6）補足不澤劑傳動輪7）清潔傳動輪8）立即去除泡沫9針孔：指成群、細小圓洞狀（似被鍾紮狀）可能發生的原因：改善對策：1.操作的電流密度太 1.降低電流密度2.电镀溶液表面张力过大，湿润剂不足。

电镀常见的问题及解决方案
电镀过程中可能出现的问题及其解决方案如下：
1.针孔或麻点：这是由于前处理不良、有金属杂质、硼酸含量太少、镀液温度太低等原因造成的。

可以使用润湿剂来减小影响，并严格控制镀液维护及流程。

2.结合力低：如果铜镀层未经活化去氧化层，铜和镍之间的附着力就差，会产生镀层剥落现象。

因此，在电镀前应对基材进行适当的预处理，如酸洗、活化等。

3.镀层脆、可焊性差：这通常是由于有机物或重金属物质污染造成的。

添加剂过多会使镀层中夹带的有机物和分解产物增多，此时可以用活性炭处理或电解等方法除去重金属杂质。

4.镀层发暗和色泽不均匀：有金属污染可能是造成这一问题的原因。

应尽量减少挂具所沾的铜溶液，并在发现污染时立即处理。

5.镀层烧伤：这可能是由于硼酸不足、金属盐的浓度低、工作温度太低、电流密度太高、PH值太高或搅拌不充分等原因造成的。

需要检查并调整相关工艺参数，确保其处于合适的范围。

6.沉积速率低：PH值低或电流密度低都可能导致沉积速率低。

应检查并调整镀液的PH值和电流密度，以优化沉积速率。

7.其他问题：如辅助阳极的铜条未与生产板长度一致或已发粗，不允许再使用。

全板及图形镀后板需在24小时内制作下工序。

图形镀上板戴细纱手套，下板戴棕胶手套，全板上板戴橡胶手套，下板戴干燥的粗纱手套。

在处理电镀问题时，需要综合考虑多个因素，包括镀液成分、设备状况、操作条件等。

如遇到难以解决的问题，建议寻求专业人士的帮助。

电镀不良的一些情况和解决方法电镀不良对策镀层品质不良的发生多半为电镀条件,电镀设备或电镀药水的异常,及人为疏忽所致.通常在现场发生不良时比较容易找出塬因克服,但电镀后经过一段时间才发生不良就比较棘手.然而日后与环境中的酸气,氧气,水分等接触,加速氧化腐蚀作用也是必须注意的.以下本章将对电镀不良的发生塬因及改善的对策加以探讨说明.1.表面粗糙:指不平整,不光亮的表面,通常成粗白状(1)可能发生的塬因: (2)改善对策:1.素材表面严重粗糙,镀层无法覆盖平整. 1.若为素材严重粗糙,立即停产并通知客户.2.金属传动轮表面粗糙,且压合过紧,以至于压伤. 2.若传动轮粗糙,可换备用品使用并检查压合紧度.3.电流密度稍微偏高,部分表面不亮粗糙(尚未烧焦) 3.计算电流密度是否操作过高,若是应降低电流4.浴温过低,一般镀镍才会发生) 4.待清晰度回升再开机,或降低电流,并立即检查温控系统.5.PH值过高或过低,一般镀镍或镀金(过低不会)皆会发生. 5.立即调整PH至标准范围.6.前处理药液腐蚀底材. 6.查核前处理药剂,稀释药剂或更换药剂2.沾附异物:指端子表面附着之污物.(1)可能发生的塬因: (2)改善对策:1.水洗不干净或水质不良(如有微菌). 1.清洗水槽并更换新水.2.占到收料系统之机械油污. 2.将有油污处做以遮蔽.3.素材带有类似胶状物,于前处理流程无法去除. 3.须先以溶剂浸泡处理.4.收料时落地沾到泥土污物. 4.避免落地,若已沾附泥土可用吹气清洁,浸透量很多时,建议重新清洗一次.5.锡铅结晶物沾附 5.立即去除结晶物.6刷镀羊毛?纤维丝 6.更换羊毛?并检查接触压力.7.纸带溶解纤维丝. 7.清槽.8.皮带脱落屑. 8.更换皮带.3.密着性不良:指镀层有剥落.起皮,起泡等现象.(1)可能发生的塬因: (2).改善对策:1.前处理不良,如剥镍. 1.加强前处理.2.阴极接触不良放电,如剥镍,镍剥金,镍剥锡铅. 2.检查阴极是否接触不良,适时调整.3.镀液受到严重污染. 3.更换药水4.产速太慢,底层再次氧化,如镍层在金槽氧化(或金还塬),剥锡铅. 4,电镀前须再次活化.5.水洗不干净. 5.更换新水,必要时清洗水槽.6.素材氧化严重,如氧化斑,热处理后氧化膜. 6.必须先做除锈及去氧化膜处理,一般使用化学抛光或电解抛光.7.停机化学置换反应造成. 7.必免停机或剪除不良品8,操作电压太高,阴极导电头及镀件发热,造成镀层氧化. 8.降低操作电压或检查导线接触状况9,底层电镀不良(如烧焦),造成下一层剥落. 9.改善底层电镀品质.10.严重.烧焦所形成剥落 10.参考NO12处理对策.4.露铜:可清楚看见铜色或黄黑色于低电流处(凹槽处)(1)可能发生塬因: (2)改善对策:1.前处理不良,油脂,氧化物.异物尚未除去,镀层无法析出. 1.加强前处理或降低产速2.操作电流密度太低,导致低电流区,镀层无法析出. 2.重新计算电镀条件.3镍光泽剂过量,导致低电流区,镀层无法析出 3.处理药水,去除过多光泽剂或更新.4.严重刮伤造成露铜. 4.检查电镀流程,(查参考NO5)5.未镀到. 5.调整电流位置.5刮伤:指水平线条状,一般在锡铅镀层比较容易发生.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,及造成刮伤. 1.停止生产,待与客户联系.2.被电镀设备中的金属制具刮伤,如阴极头,烤箱定位器,导轮等. 2.检查电镀流程,适时调整设备和制具.3.被电镀结晶物刮伤. 3.停止生产,立即去除结晶物.6.变形(刮歪):指端子形状已经偏离塬有尺寸或位置.(1)可能发生的塬因: (2)改善对策:1.素材本身在冲压时,或运输时,即造成变形. 1.停止生产,待与客户联系.2.被电镀设备,制具刮歪(如吹气.定位器,振荡器,槽口,回转轮) 2.检查电镀流程,适时调整设备和制具.3.盘子过小或卷绕不良,导致出入料时刮歪 3.停止生产,适时调整盘子4.传动轮转歪, 4.修正传动轮或变更传动方式.7压伤：指不规则形状之凹洞可能发生的塬因：改善对策：1)本身在冲床加工时，已经压伤，镀层无法覆盖平整2)传动轮松动或故障不良，造成压合时伤到 1)停止生産，待与客户联2)检查传动机构，或更换备品8白雾：指镀层表面卡一层云雾状，不光亮但平整可能发生的塬因：1)前处理不良2)镀液受污染3)锡铅层爱到酸腐蚀，如停机时受到锡铅液腐蚀4)锡铅药水温度过高5)锡铅电流密度过低6)光泽剂不足7)传致力轮脏污8)锡铅电久进，産生泡沫附着造成改善对策：1)加强前处理2)更换药水并提纯污染液3)避免停机，若无法避免时，剪除不良4)立即检查温控系统，并重新设定温度5)提高电流密度6)补足不泽剂传动轮7)清洁传动轮8)立即去除泡沫9针孔：指成群、细小圆洞状(似被钟扎状)可能发生的塬因：改善对策：1.操作的电流密度太 1.降低电流密度2.电镀溶液表面张力过大，湿润剂不足。

电镀中常见的不良原因分析（这些你都能解决了吗）电镀是制造业不可或缺的基础⼯艺。

电镀⽣产中发⽣不良在所难免，不良现象频发会影响⽣产进度和产品合格率，造成经济损失。

排除不良是电镀技术⼈员管理的重要内容。

今天我们平台针对最基础不良现象与原因分析分享给⼤家1．镀层结合⼒不好结合⼒不好⼀般有下列⼏种情况：(1) 底层结合⼒不好，该情况⼤都是前处理不良、基体⾦属上的油污或氧化膜未除尽造成的。

(2) 打底镀层成份控制不当，如碱铜中铜与游离氰⽐例不当，有六价铬污染等。

(3)前处理⼯序中的表⾯活性剂黏附在基体表⾯未清洗⼲净。

(4)腐蚀过度，有些⼯⼚除锈酸的浓度⾼或不加缓蚀剂也会造成结合⼒不佳。

2．镀层脆性⼤造成脆性的最⼤原因是镀液中有机杂质或有机添加剂过多所致。

有的技术操作⼈员把添加剂看作是万能灵药，镀层⼀有问题就加添加剂。

添加剂⽐例失调或超过允许上限就会造成镀层脆性。

另外，pH 值不正常和重⾦属离⼦对镀液的污染，也会造成脆性。

镀层脆性与结合⼒不好有时很难区别。

⼀般可这样区别：：结合⼒不好的镀层，能从基体⾦属上成⽚撕下，弯曲时镀层不会成粒屑飞出，薄型镀件⽆嘶嘶声；有脆性的镀层，剥落时镀层不能成⽚撕下，弯曲时镀层成粒屑飞出，薄型镀件有嘶嘶声。

3．针孔针孔在镀亮镍及光亮酸铜中最多见，通常见到的针孔有下列三种情况：(1)因析氢造成的针孔是锥形的。

(2)因油污和有机杂质造成的针孔是细密不规则的。

(3)基体⾦属的⼩凹点所造成的针孔⽆规则，如苍蝇脚趾，很难认定，须经试验和观看基体表⾯才能确定。

4．⽑刺与针孔不同，可⽤湿纸揩擦故障处，如故障表⾯沾有纸屑的是⽑刺，不沾纸屑的是针孔。

造成⽑刺的主要原因是固体杂质。

(1)镀件本⾝带⼊镀液的固体杂质，如铁屑；先涂漆后电镀时，漆膜腐蚀下来的漆粒。

(2)外界混⼊或阳极溶解时带⼊的固体杂质。

建议阳极必须⽤阳极袋包扎。

5．发花发花主要是有机杂质多，镀液成分、光亮剂及表⾯活性剂(如⼗⼆烷基硫酸钠)等⽐例失调造成的。

电镀件常见不良原因分析电镀件是一种常见的表面处理方式，用于保护和美化金属制品。

然而，在电镀过程中，常会出现不良现象，例如涂层不均匀、气泡、黑点、膜裂纹等问题。

这些问题的产生往往是由于一系列原因导致的。

下面，就电镀件常见不良原因进行分析。

1.基材准备不当电镀前的基材处理非常重要，如果没有正确准备基材，会直接影响到电镀效果。

常见的基材准备不当原因有：-表面清洁不彻底：基材表面可能存在油污、灰尘等杂质，如果未经彻底清洁，这些杂质会影响镀层的附着力和均匀性。

-钝化处理不当：钝化处理可以增强镀层与基材之间的结合力，但处理时间、温度、浓度等参数不正确，会导致镀层不牢固。

2.电解液质量不合格电解液是电镀过程中的核心部分，如果电解液质量不合格，会直接影响到电镀效果。

常见的电解液质量问题有：-含杂质过多：电镀液中可能存在各种杂质，如金属离子、有机物等，它们会影响到电镀膜的致密性和均匀性。

-配方参数不正确：电解液的配方包括各种成分的浓度和比例，如果配方参数不正确，会导致镀层的颜色、硬度等性能不达标。

3.电镀工艺控制不当电镀工艺过程中的各个环节都需要精确控制，否则会产生不良现象。

常见的电镀工艺控制不当原因有：-电流密度不均匀：电镀过程中，电流密度分布不均匀会导致镀层厚度不均匀，甚至出现孔洞等问题。

-温度控制不准确：电镀过程中的温度控制对于镀层的质量和均匀性非常重要，如果温度控制不准确，会影响到电解液的反应速率和镀层的结构。

4.设备维护不当电镀设备的维护工作也是保证电镀质量的关键。

常见的设备维护不当原因有：-阴极和阳极污染：设备内部的阴极和阳极可能会受到电解液的腐蚀，长期使用后会产生污染物，需要定期清洗和更换。

-设备参数不稳定：设备的电流、温度、电压等参数需保持稳定，如果设备参数不稳定，会导致镀层质量下降。

综上所述，电镀件常见的不良现象往往由基材准备不当、电解液质量不合格、电镀工艺控制不当和设备维护不当等原因导致。

为确保电镀质量，操作人员应遵循正确的工艺流程，提高工作细致性和耐心性，严格控制每个环节的参数和条件，以及定期维护设备，确保设备的正常运行。

电镀加工出现问题的原因及解决办法对于电子设备厂家来说，在进行电子加工活动的时候，电镀加工处理是少不的，电镀加工处理工艺中可能出现各种各样的问题，给生产带来不便.电镀加工不平整是一个常见问题，下面来了解一下它出现的原因：1、电镀件毛坯表面过于粗糙或不好。

过于粗糙的表面要各到优质的沉积电镀层相对更困难，尤其是一些压铸不良的产品就不能得到合格的电镀层。

一些素材表面的缺陷在电镀之前不能发现与修复，良品率相对低些。

2、电镀加工工艺不合理或电镀时间不够。

比如塑料电镀在镀铜的时间太短电流太小，铜件电镀直上镍电镀时镀光亮镍的时间紧迫或电流太小。

3、电镀液性能差，整平性能不好。

如光亮硫酸铜所用的材料杂质多，组成成分含量不对，所使用的光亮剂质量不好，都不能有良好的填平性能。

4、电镀件在前处理部分不良，如五金电镀件镀底铜或底镍层不良或有附着有机膜层等。

另外还会出现电镀加工渗漏的问题，无锡华友微XXXX有限公司在该行业已有15年的历史，已形成了一定规模，具备一定的加工能力，并拥有丰富宝贵的经验，下面它给我们解析下如何防止苏州电镀加工活动中的渗漏问题。

1、严格防范镀液加温过高。

当镀液加温过高时，镀液会加速蒸发和分解，气雾中含有高浓度的溶质成分。

这时会严重污染环境，尤其是酸、碱气雾，氰化物和铬雾对环境的影响和人体危害会更大。

2、严格防止镀液被排风机吸走。

当电镀加工中，排风机配备不当，镀液液位过高，这时镀液容易被吸走，在槽盖未启开之前极为严重，既引起环境污染，又会造成镀液损耗，出现这种情况时要及时采取措施予以解决，如降低镀液液位，调整吸风口宽度等。

3、防止镀槽、加温(冷却)管渗漏造成污染。

电镀槽或加温(冷却)管渗漏往往会造成严重污染，其渗漏原因随制造材料及不同镀种各有区别。

教育训练资料电镀不良对策镀层品质不良的发生多半为电镀条件、电镀设备、电镀药水异常及人为疏忽所造成。

通常在现场发生不良时比较容易找出原因予以克服，但电镀后经过一段时间才发生不良的就比较棘手，与环境中的酸气、氧气、水分接触加速氧化腐蚀也是需要注意的。

下面对电镀不良发生原因以及改善对策进行探讨。

一、表面粗糙：指不平整、不光亮之表面，通常呈粗白状。

可能导致发生的原因改善对策1、素材表面严重粗糙，镀层无法覆盖平整若为素材不良，立即停止生产并通知客户2、电流密度偏高，部分表面不亮、粗糙（尚未烧焦）降低电流3、浴温过低，一般镀镍才发生待温度回升正常范围后再开机4、PH值过高（镀镍、镀金）调整PH值至标准范围5、前处理药水腐蚀底材检查前处理药水浓度或停机后前处理段产品全检二、沾附异物：指端子表面附着有脏污。

可能导致发生的原因改善对策1、水洗不干净清洗水洗槽2、沾到收料区机械油污将有油污的地方做遮蔽3、素材表面沾有胶状物，前处理无法去除用有机溶剂浸泡处理4、收料时落在地上沾到泥土污物避免落地，数量多时需重新清洗5、导轮上结晶锡渣沾附到端子上浸泡导轮去除结晶物6、羊毛刷布或阳极布纤维检查刷布接触或阳极布有否挂到端子上三、密着不良：指镀层脱皮、起泡、断裂可能导致发生的原因改善对策1、前处理不良加强前处理2、导轮打火或长镍、长锡检查导轮与端子接触是否良好，调整，有长镍长锡的导轮更换，定期保养3、产速太慢，表层钝化镀前再次活化4、化学置换反应避免停机5、电压太高（烧焦或发热氧化）降低电压或检查导线接触状况6、素材严重氧化先做除锈处理（如化学抛光）7、镀液严重污染更换药水或做药水处理四、刮伤：指镀层表面有刮划痕迹可能导致发生的原因改善对策1、素材冲压造成的刮伤停止生产，通知品管2、被电镀设备刮伤检查流程，调整治具3、脱脂槽电极打火导致凹洞调整电极五、变形（歪针）：指端子形状已经偏离原有尺寸或位置可能导致发生的原因改善对策1、素材在冲压运输中造成变形停止生产，通知品管2、被电镀设备，治具刮歪检查流程，调整治具3、盘子过小或卷绕不良导致出入料时刮歪停止生产，调整盘子4、挤压轮压歪（或打滑）调整挤压方式六、白雾：指镀层表面云雾状，不光亮。

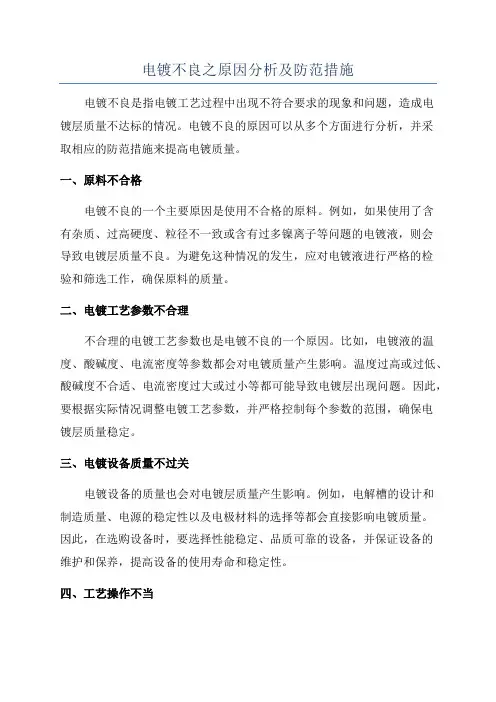

电镀不良之原因分析及防范措施电镀不良是指电镀工艺过程中出现不符合要求的现象和问题，造成电镀层质量不达标的情况。

电镀不良的原因可以从多个方面进行分析，并采取相应的防范措施来提高电镀质量。

一、原料不合格电镀不良的一个主要原因是使用不合格的原料。

例如，如果使用了含有杂质、过高硬度、粒径不一致或含有过多镍离子等问题的电镀液，则会导致电镀层质量不良。

为避免这种情况的发生，应对电镀液进行严格的检验和筛选工作，确保原料的质量。

二、电镀工艺参数不合理不合理的电镀工艺参数也是电镀不良的一个原因。

比如，电镀液的温度、酸碱度、电流密度等参数都会对电镀质量产生影响。

温度过高或过低、酸碱度不合适、电流密度过大或过小等都可能导致电镀层出现问题。

因此，要根据实际情况调整电镀工艺参数，并严格控制每个参数的范围，确保电镀层质量稳定。

三、电镀设备质量不过关电镀设备的质量也会对电镀层质量产生影响。

例如，电解槽的设计和制造质量、电源的稳定性以及电极材料的选择等都会直接影响电镀质量。

因此，在选购设备时，要选择性能稳定、品质可靠的设备，并保证设备的维护和保养，提高设备的使用寿命和稳定性。

四、工艺操作不当不正确的工艺操作也是电镀不良的一个常见原因。

例如，电镀工艺操作的速度太快或太慢，工件的浸泡时间控制不准确等都可能导致电镀层质量不良。

因此，操作人员在进行电镀工艺操作时要严格按照程序进行，并且进行必要的培训和技术指导，提高工艺操作的准确性和稳定性。

综上所述，电镀不良的原因可以从原料、工艺参数、设备质量和工艺操作等多个方面进行分析。

为了防范电镀不良的发生，可以采取以下措施：1.选用优质的原料，并进行严格检验和筛选；2.根据实际情况调整电镀工艺参数，并进行严格的控制；3.选购品质可靠的设备，并保证设备的维护和保养；4.进行工艺操作前进行必要的培训和技术指导，确保操作的准确性和稳定性；5.建立完善的质量控制体系，对电镀过程进行监控和检测，及时处理不良产品；6.加强与供应商的合作，建立长期稳定的合作关系，确保原料和设备质量的稳定性。

电镀失败原因分析报告摘要：本文通过对电镀失败案例的分析，总结了常见的电镀失败原因，并提出了相应的解决方案，旨在帮助电镀工程师提高电镀成功率，减少不良品率。

一、引言电镀是一种常见的表面处理工艺，在工业生产中起到美化、防腐和增加硬度等作用。

然而，电镀过程中常常会出现失败的情况，导致产品质量不合格。

本文将对电镀失败的原因进行分析，并提出解决方案。

二、电镀失败原因分析1. 电流密度不均匀：电流密度不均匀是导致电镀失败的主要原因之一。

电流密度不均匀会导致部分区域电镀厚度不均匀，甚至出现镀膜不完整的情况。

2. 温度控制不当：电镀过程中的温度控制非常重要，温度过高或过低都会导致电镀失败。

温度过高会导致镀层结构疏松、粗糙，而温度过低会导致电镀速度过慢。

3. 电镀液配方不当：电镀液的配方直接影响电镀结果。

若配方中的某些成分含量不合适或比例不正确，会导致电镀层质量不达标。

4. 表面预处理不彻底：表面预处理是电镀的关键步骤之一，若不进行彻底的表面清洗、脱脂和去除氧化物等处理，会导致电镀层附着力不好。

三、解决方案1. 电流密度均匀化：调整电镀槽设计，使电流在整个工件表面均匀分布，或采用电镀液循环系统，提高电镀液的对流效果，以达到电流密度均匀的目的。

2. 温度控制精确化：安装温度探针，实时监测电镀槽中的温度，并通过控制加热或制冷设备，使温度保持在合适范围内。

3. 优化电镀液配方：根据具体产品要求，调整电镀液中各种成分的含量与比例，确保配方合理，以提高电镀层质量。

4. 提高表面预处理质量：加强表面预处理步骤，确保表面清洁、脱脂和去氧化彻底，可采用多种方法，如超声波清洗、化学脱脂等。

四、结论通过对电镀失败案例的分析，我们总结了电流密度不均匀、温度控制不当、电镀液配方不当和表面预处理不彻底等常见的电镀失败原因，并提出了相应的解决方案。

只有在电镀过程中严格控制这些关键因素，才能提高电镀成功率，降低不良品率，从而保证产品质量。

常见电镀缺陷和原因分析电镀缺陷是指在电镀过程中（包括准备工作和电镀工艺）出现的不良现象或问题。

下面我将介绍一些常见的电镀缺陷以及可能的原因分析。

1. 镀层不均匀：电镀层在部分区域厚度不均匀或出现斑点、斑纹等现象。

可能的原因包括：- 温度控制不准确：电镀液的温度不稳定、过高或过低，导致镀液在镀件表面的分布不均匀。

- 电镀液流动不均匀：电镀液在镀件上的流动速度不同，导致电流分布不均，进而影响镀层的均匀性。

- 镀液成分不稳定：电镀液中的添加剂、盐类等成分浓度不稳定，导致镀层的形成不均匀。

2. 黑斑或黄斑：镀层表面出现黑色或黄色的斑点。

可能的原因包括：- 杂质污染：电镀液中的杂质（如氧化物、铁离子等）进入镀液中，被还原到镀层表面形成斑点。

- 温度控制不当：电镀液的温度过高，导致镀层表面出现黄色或黑色反应物。

- 电流密度不均匀：镀件表面的电流密度不均匀，导致镀层表面出现黑斑或黄斑。

3. 镀层剥落：镀层与基材之间出现脱落现象。

可能的原因包括：- 镀液准备不当：电镀液的配方和浓度不正确，导致镀液附着力不足。

- 清洗不彻底：镀件在电镀前未进行彻底的清洗，导致表面存在杂质或脱脂剂，影响镀液与基材的结合。

- 电镀时间过短：电镀时间不足，镀层与基材之间的结合力不强，易剥离。

4. 镀层起泡：镀层表面出现气泡现象。

可能的原因包括：- 水分污染：电镀液中存在水分，经电解反应后生成氢气，导致镀液中产生气泡。

- 剧烈搅拌：电镀液在搅拌过程中引入大量气体，导致镀液中产生气泡。

- 电流密度不均匀：镀件表面的电流密度分布不均匀，导致一些区域出现过高的电流密度，进而引发气泡。

5. 镀层色差：镀层表面出现色差现象，包括颜色不均匀、色泽深浅不一等。

可能的原因包括：- 镀液浓度不均：电镀液中添加剂或盐类的浓度不均匀，导致镀层颜色不均匀。

- 电镀液PH值不稳定：电镀液中PH值变化较大，会影响镀层的色泽。

- 镀液渗染：电镀液渗透到基材中，与基材反应产生色差。

塑料制品表面电镀故障之成因及对策完二、电镀故障的排除的方法来检查镀层的热稳定性能。

在试验中选用得高低温度范围和循环次数，是根据制品的使用条件和环境确定的。

如汽车上使用的零件，在进行冷热循环试验时，先将镀件放入85℃的烘箱中保温1h，取出后在室温中放置15min，然后再放入40℃条件下1h，最后再在室温中放置15min。

如此循环4次，如果镀层表面状态和结合力均无变化则为合格所谓剥离试验，是在制品电镀的样片上切取1！2cm宽的镀层，橇起一头，用垂直于基体的力拉镀层，并测定剥离镀层时所需的力，其单位为kg/cm。

一般剥离在0.45kg/cm以上则为合格。

由于制品成型条件对镀层结合力影响的因素相当复杂，处理较为困难，尚未完待续完！完四、光亮硫酸盐铜常见故障的排除五、焦磷酸盐闪镀铜常见故障的排除完八、氰化镀铜合金故障的排除完完十一、ABS制品表面电镀故障的排除一、ABS制品表面酸性镀铜故障的排除复杂形状塑料大件电镀麻点产生的原因及对策董兴华摘要从工艺试验和实际生产方面找出了复杂形状塑料大件电镀产生麻点的主要原因，分析了产生麻点的各种因素，提出了减少麻点产生的办法和消除对策。

关键词塑料件电镀麻点对策新研制的电熨斗，有空心手柄、商标凸耳、大平面面积的侧身、散热窗、大穴内空、螺孔、凹槽、盲孔、通孔、非镀绝缘等部位，上壳为ABS塑料，形状复杂，受镀面积10 dm2。

常规塑料件电镀的工艺弊病很多，分析如下：1 麻点产生之因麻点的产生，主要来源于：(1)基材缺陷；(2)镀液；(3)工艺；(4)挂勾。

1.1 基材缺陷基材产生的麻点由模具精度和成型工艺及操作等造成，分布无规则。

轻微的缺陷孔，可通过电镀的填平将其减轻。

稍轻的缺陷孔，可机械抛磨后进行电镀。

严重的缺陷孔，视用户要求酌情处理。

1.2 镀液及其相关性(1)镀液性能差。

镀液成分含量改变，如酸铜中CuSO4过低，氯离子过高，光亮剂失调(S类光亮剂)，表面活性剂过少。

(2)镀液污染。

塑料制品表面电镀故障之成因及对策完二、电镀故障的排除的方法来检查镀层的热稳定性能。

在试验中选用得高低温度范围和循环次数，是根据制品的使用条件和环境确定的。

如汽车上使用的零件，在进行冷热循环试验时，先将镀件放入85℃的烘箱中保温1h，取出后在室温中放置15min，然后再放入40℃条件下1h，最后再在室温中放置15min。

如此循环4次，如果镀层表面状态和结合力均无变化则为合格所谓剥离试验，是在制品电镀的样片上切取1！2cm宽的镀层，橇起一头，用垂直于基体的力拉镀层，并测定剥离镀层时所需的力，其单位为kg/cm。

一般剥离在0.45kg/cm以上则为合格。

由于制品成型条件对镀层结合力影响的因素相当复杂，处理较为困难，尚未完待续完！完四、光亮硫酸盐铜常见故障的排除五、焦磷酸盐闪镀铜常见故障的排除完八、氰化镀铜合金故障的排除完完十一、ABS制品表面电镀故障的排除一、ABS制品表面酸性镀铜故障的排除复杂形状塑料大件电镀麻点产生的原因及对策董兴华摘要从工艺试验和实际生产方面找出了复杂形状塑料大件电镀产生麻点的主要原因，分析了产生麻点的各种因素，提出了减少麻点产生的办法和消除对策。

关键词塑料件电镀麻点对策新研制的电熨斗，有空心手柄、商标凸耳、大平面面积的侧身、散热窗、大穴内空、螺孔、凹槽、盲孔、通孔、非镀绝缘等部位，上壳为ABS塑料，形状复杂，受镀面积10 dm2。

常规塑料件电镀的工艺弊病很多，分析如下：1 麻点产生之因麻点的产生，主要来源于：(1)基材缺陷；(2)镀液；(3)工艺；(4)挂勾。

1.1 基材缺陷基材产生的麻点由模具精度和成型工艺及操作等造成，分布无规则。

轻微的缺陷孔，可通过电镀的填平将其减轻。

稍轻的缺陷孔，可机械抛磨后进行电镀。

严重的缺陷孔，视用户要求酌情处理。

1.2 镀液及其相关性(1)镀液性能差。

镀液成分含量改变，如酸铜中CuSO4过低，氯离子过高，光亮剂失调(S类光亮剂)，表面活性剂过少。

(2)镀液污染。
