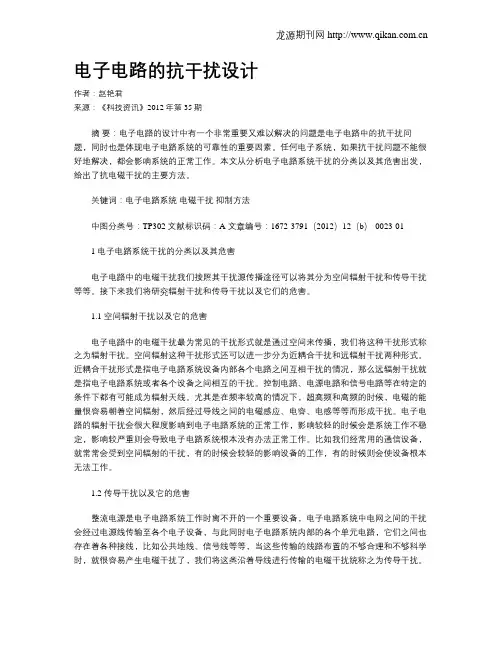

电子电路的抗干扰设计
作者：赵艳君
来源：《科技资讯》2012年第35期
摘 要：电子电路的设计中有一个非常重要又难以解决的问题是电子电路中的抗干扰问题，同时也是体现电子电路系统的可靠性的重要因素。任何电子系统，如果抗干扰问题不能很好地解决，都会影响系统的正常工作。本文从分析电子电路系统干扰的分类以及其危害出发，给出了抗电磁干扰的主要方法。
关键词：电子电路系统 电磁干扰 抑制方法
中图分类号：TP302 文献标识码：A 文章编号：1672-3791（2012）12（b）-0023-01
1 电子电路系统干扰的分类以及其危害
电子电路中的电磁干扰我们按照其干扰源传播途径可以将其分为空间辐射干扰和传导干扰等等。接下来我们将研究辐射干扰和传导干扰以及它们的危害。
1.1 空间辐射干扰以及它的危害
电子电路中的电磁干扰最为常见的干扰形式就是通过空间来传播，我们将这种干扰形式称之为辐射干扰。空间辐射这种干扰形式还可以进一步分为近耦合干扰和远辐射干扰两种形式。近耦合干扰形式是指电子电路系统设备内部各个电路之间互相干扰的情况，那么远辐射干扰就是指电子电路系统或者各个设备之间相互的干扰。控制电路、电源电路和信号电路等在特定的条件下都有可能成为辐射天线。尤其是在频率较高的情况下，超高频和高频的时候，电磁的能量很容易朝着空间辐射，然后经过导线之间的电磁感应、电容、电感等等而形成干扰。电子电路的辐射干扰会很大程度影响到电子电路系统的正常工作，影响较轻的时候会是系统工作不稳定，影响较严重则会导致电子电路系统根本没有办法正常工作。比如我们经常用的通信设备，就常常会受到空间辐射的干扰，有的时候会较轻的影响设备的工作，有的时候则会使设备根本无法工作。
1.2 传导干扰以及它的危害
整流电源是电子电路系统工作时离不开的一个重要设备，电子电路系统中电网之间的干扰会经过电源线传输至各个电子设备，与此同时电子电路系统内部的各个单元电路，它们之间也存在着各种接线，比如公共地线、信号线等等，当这些传输的线路布置的不够合理和不够科学时，就很容易产生电磁干扰了，我们将这类沿着导线进行传输的电磁干扰统称之为传导干扰。传导干扰对电子电路系统的干扰也有轻重之分，严重的时候会产生低频的自激振荡，导致电子电路系统根本无法正常的工作。 龙源期刊网
电子电路抗噪声千扰措施的研究
本文主要针对于电子电路的 抗干扰措施进行了具体的分析， 通过对各种干扰源的进行了研究， 并且分析了这些干扰源对电子电 路的影响。希望通过本文的探讨， 能够为相关方面提供理论性的参 考。
【关键词】电子电路抗噪声干扰措施研究
本文针对于电子电路抗干扰的措施主要 进行如下几个方面的分析和研究，一是，在进
行电子电路的抗干扰中，首先需要正确选择元 文／王晓辉
器件。由于元器件的不同，导致电子电路的噪 声也不同，因而需要进行元器件的正确选择。
其次，正确的分布元器件也能够有效的减少噪
声的干扰，提高电子电路的使用上的性能。再 次，通过采取一定的屏蔽措施也能够起到减少
噪声干扰的效果，有利于很好的保护电路。最 后，通过采用合理的接地方式，也能够起到减
少噪声干扰的措施，在选择接地方式的时候，
工作人员需要了解电路的实际情况，然后采用 合理的接地方式，才能够起到有效的防止电磁
干扰的效果。另外，通过在电路中加入滤波电
容和补偿网络的方式，也能够减少电路中的噪 声干扰。减少电子电路中电磁干扰的方式还有
很多，本文所谈到的措施是在电路中较为常见 Ｐｏｗｅｒ Ｅｌｅｃｔｒｏｎｉｃｓ●电力电子
的减少噪声干扰的措施。通过对上述几个方面
的分析和探讨，进而完成本文要呈现给读者的
全部内容，下面就进行具体的分析和研究。
１正确选择元器件
在进行元器件的选择上，首先，我们需
要对电子电路的情况进行正确的分析，全面的 了解元器件的实际情况，有利于噪声的减少。
例如，在元器件的选择方面，低噪声电路一般 选择使用的是金属膜电阻器。另外，瓷介质电
容器也能够减少电路的噪声干扰。针对于强电
磁干扰并且存在着共模干扰的环境，一般可以 选择电耦合放大器。由此可见，正确的选择元
器件，能够有效减少电子电路的噪声干扰。
＜＜上接１３２页
报警系统在网络技术的基础上，集成了现在 高速发展的网络技术和嵌入式系统技术，通 过Ｉｎｔｅｍｅｔ网络技术，将分布在各地的电梯报 警信号迅速地整合，并传送到电梯维修保护服 务中心，实现维修保护中心人员对电梯的远程 监控，在最快的时间内将电梯报警信息通过电 话或短信的形式发送到电梯维修保护的人员手 中。这样就节省了电梯的开发费用和维修保护 费用，从而保证电梯被困乘客能够得到及时的 救援，大大提高了服务效率和服务质量。
仅用模拟电路就消除工频干扰的方法
仅用模拟电路就消除工频干扰的方法
一、引言
工频干扰是指电力系统中传输与分配交流电能所带来的频率为50Hz或60Hz的电磁辐射干扰。在当前科技发展的背景下，电子设备的普及和广泛应用，使得工频干扰对于正常电子设备的工作产生了越来越多的影响。而想要消除这种干扰，传统的方法往往需要使用复杂的滤波器或者数字信号处理技术。然而，在某些情况下，仅仅使用模拟电路就可以达到消除工频干扰的目的，本文将探讨一些仅用模拟电路消除工频干扰的方法。
二、传统方法的局限性
在传统的滤波器或数字信号处理技术中，为了消除工频干扰，需要使用滤波器对干扰信号进行滤波，或者使用数字信号处理技术处理干扰信号。这类方法虽然能够在一定程度上减小干扰信号的影响，但是却有一些局限性。
1. 复杂性：传统方法需要使用复杂的滤波器或者数字信号处理技术，需要消耗大量的资源和计算能力，不利于实际应用中对系统进行优化。
2. 时延：由于信号在滤波器或数字信号处理器中的处理需要一定的时间，导致输出信号的时延增加，对实时性要求较高的系统不适用。
3. 功耗：传统方法需要使用复杂的滤波器或数字信号处理器，需要大量的功耗，对于功耗要求较低的系统不适用。
三、仅用模拟电路消除工频干扰的方法
在传统方法存在局限性的情况下，仅用模拟电路来消除工频干扰成为了一种可行的选择。下面将介绍几种仅用模拟电路消除工频干扰的方法。
1. 差分输入运放法：差分输入运放法可以用于减小电路中对地反馈引起的工频干扰。差分输入运放可以将输入信号分为正负两路，并在输出端的差分运算中抵消工频干扰，起到了消除干扰的效果。
2. 零点匹配法：零点匹配法通过在电路中引入能够产生与干扰信号相反相位的信号来抵消干扰信号。通过调整零点匹配的参数，可以使得干扰信号在某些特定频率下抵消。
3. 干扰抵消电路：干扰抵消电路利用了干扰信号和输入信号之间的相关性，通过控制干扰信号的幅度和相位来达到与输入信号抵消的效果。通过采用适当的干扰信号生成电路和干扰信号控制电路，可以实现对工频干扰信号的消除。
电路中的电磁辐射减小辐射干扰与抗干扰措施
电路中的电磁辐射：减小辐射干扰与抗干扰措施
电磁辐射在现代电子设备中普遍存在，它不仅会对电路本身造成干扰，还可能对周围的设备和人体健康产生不良影响。因此，减小电路中的电磁辐射、降低辐射干扰、采取抗干扰措施成为电子工程师和研究人员的重要任务。本文将探讨一些常见的电磁辐射减小和抗干扰措施。
1. 电磁辐射的来源和危害
电磁辐射的主要来源包括电源线、信号传输线以及电子设备本身的内部部件。辐射主要体现在电磁波的无线电频段上，其中包括无线电、微波和红外线等。长期暴露在电磁辐射环境下可能对人体健康产生不良影响，如引起电离辐射、热效应以及生物电磁效应等。
2. 电磁辐射减小的方法
为减小电磁辐射带来的干扰，我们可以采取以下方法：
2.1 电源线滤波
通过在电源线中添加滤波器，可以有效地滤除电源中的高频噪声，减小电磁辐射。这样的滤波器通常使用电感元件和电容元件的组合，能够在一定频率范围内抑制噪声。
2.2 信号线屏蔽 对于信号传输线，我们可以采取屏蔽的方法来减小电磁辐射。屏蔽线通常由导电材料制成，例如金属丝编织层、金属箔等，能够有效地抵挡外界的干扰信号。
2.3 地线和屏蔽地面
良好的接地系统可以有效地减小电磁辐射。通过建立良好的地线和屏蔽地面，可以将电流导向地，减少电磁辐射。
3. 抗干扰措施
除了减小电磁辐射的方法外，我们还可以采取一些抗干扰措施来应对外界干扰。
3.1 电磁屏蔽
在设计电路时，我们可以采用电磁屏蔽技术，将敏感部件包裹在金属屏蔽罩中，有效地隔离外界的电磁干扰。
3.2 降噪电源设计
设计降噪电源对于电路抗干扰非常重要。采用稳压电源或是添加滤波器等措施，可以将电源干扰降到最低。
3.3 接地设计
良好的接地设计可以有效地减少共模干扰。要保证接地系统的导通性，并避免接地回路中的回流电流。
4. 结论 在电路设计和应用过程中，减小电磁辐射的问题是不可忽视的。通过使用滤波器、屏蔽线、良好的接地系统等方法，可以有效地减小电磁辐射带来的干扰。为了更好地抗干扰，同时还需要采用电磁屏蔽、降噪电源设计以及良好的接地等措施。只有以科学合理的方法和手段来减小电磁辐射、降低辐射干扰，我们才能更好地保护设备和用户的健康。
