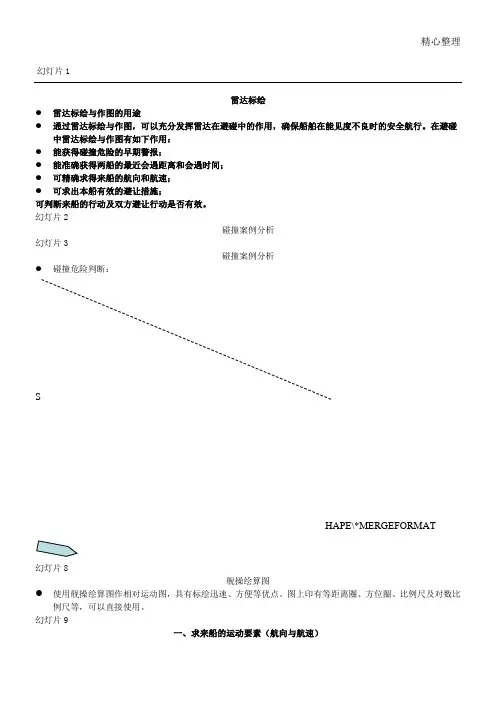

精心整理幻灯片1雷达标绘●雷达标绘与作图的用途●通过雷达标绘与作图，可以充分发挥雷达在避碰中的作用，确保船舶在能见度不良时的安全航行。
在避碰中雷达标绘与作图有如下作用：●能获得碰撞危险的早期警报；●能准确获得两船的最近会遇距离和会遇时间；●可精确求得来船的航向和航速；●可求出本船有效的避让措施；可判断来船的行动及双方避让行动是否有效。
幻灯片2碰撞案例分析幻灯片3碰撞案例分析●碰撞危险判断：SHAPE\*MERGEFORMAT幻灯片8舰操绘算图●使用舰操绘算图作相对运动图，具有标绘迅速、方便等优点。
图上印有等距离圈、方位圈、比例尺及对数比例尺等，可以直接使用。
幻灯片9一、求来船的运动要素（航向与航速）●作出本船航向线。
●根据两次观测得来的来船的方位和距离，在舰操绘算图上标出第一次的A点和第二次的C点，连接AC并延长。
如果两次观测的时间间隔为t，则相对运动速度，相对运动方向为矢量。
●●根据我船的航向和航速，过A点作我船航向的反航向线，截取（V0为我船的航速），连接BC，则矢量即为来船的航向和航速。
BC的长度为来船在时间间隔t内的航程，来船航速为。
将矢量平移至原点O，在方位圈上读取的度数即为来船的航向。
幻灯片10一、求来船的运动要素（航向与航速）●例题1：设本船真航向010°，航速12节，雷达观测来船回波资料如下：●1030真方位050°，距离8.′0海里●1040真方位049°，距离6.′5海里●求来船的航向和航速。
●解：（参见图9—3）●作出本船航向线。
●在舰操图上分别标出A点（050°，8.′0）和C点（049°，6.′5），连接A点和C点得相对运动线AC。
●过A点作本船航向的反航向线AB，AB等于我船在时间t（t=1min）内的航程，即海里。
●●连接BC，量得BC=1.4海里，则来船航速节；将BC平移至原点O，得来船航向为321°。
幻灯片11一、求来船的运动要素（航向与航速）幻灯片12二、求最近会遇距离与会遇时间（DCPA和TCPA）●由图9—2可知，是相对运动线，即●它是判断会遇最近距离及到达会遇最近的时间的重要依据。
雷达原理与系统（必修）知识要点整理第一章：1、雷达基本工作原理框图认知。
2、雷达面临的四大威胁3、距离和延时对应关系4、速度与多普勒关系（径向速度与线速度）5、距离分辨力，角分辨力6、基本雷达方程（物理过程，各参数意义，相互关系，基本推导）7、雷达的基本组成（几个主要部分），及各部分作用第二章雷达发射机1、单级振荡与主振放大式发射机区别2、基本任务和组成框图3、峰值功率、平均功率，工作比（占空比），脉宽、PRI（Tr），PRF（fr）的关系。
第三章接收机1、超外差技术和超外差接收机基本结构（关键在混频）2、灵敏度的定义，识别系数定义3、接收机动态范围的定义4、额定噪声功率N=KTB N、噪声系数计算及其物理意义5、级联电路的噪声系数计算6、习题7、AGC，AFC，STC的含意和作用第四章显示器1、雷达显示器类型及其坐标含义；2、A型、B型、P型、J型第五章作用距离1、雷达作用距离方程，多种形式，各参数意义，PX=？Rmax=？（灵敏度表示的、检测因子表示的等）2、增益G和雷达截面A的关系2、雷达目标截面积定义3、习题4、最小可检测信噪比、检测因子表示的距离方程5、奈曼皮尔逊准则的定义6、虚警概率、检测概率、信噪比三者关系，习题.（会看图查数）由概率分布函数、门限积分区间表示的各种概率形式；7、为什么要积累，相参积累与非相参积累对信噪比改善如何，相参M~M倍。
8、积累对作用距离的改善，（方程、结论、习题）9、大气折射原因、直视距离计算（注意单位Km还是m）10、二次雷达方程、习题。
11、分贝表示的雷达方程，计算、习题，普通雷达方程的计算。
第六章距离测量1、R,tr,距离分辨力、脉宽、带宽关系2、最短作用距离、最大不模糊距离与脉宽、重频关系3、双重频判距离模糊、习题。
4、调频连续波测距原理，（距离到频率的转换，简单推导）,测速。
5、相位差与距离的关系6、习题第七章测角1、相位测角原理（路程差与相位差的相互补偿）2、三天线测角原理、习题。
