集成运放差分放大

差分运放放大电路公式

差分运放（Differential Amplifier）是一种常用的放大电路，其主要功能是将输入信号进行放大和差分运算。差分运放放大电路的公式是指用来描述其输入输出关系的数学表达式，它是电路设计和分析的基础。

差分运放放大电路的公式可以用以下方式表示：

Vout = Ad*(V2 - V1) + Vcm

其中，Vout 表示输出电压，Ad 表示差分增益，V2 和 V1 分别表示差分输入信号的电压，Vcm 表示共模电压。

差分运放放大电路的公式可以分为两部分来理解，一部分是差分输入信号的放大，另一部分是对共模信号的处理。

差分运放放大电路对差分输入信号进行放大。差分输入信号是指两个输入信号之间的差值，即 V2 - V1。通过差分放大器的放大作用，这个差值可以被放大为输出电压的一部分。差分增益 Ad 表示了差分放大器的放大倍数，它可以决定放大器对差分输入信号的放大程度。

差分运放放大电路还对共模信号进行处理。共模信号是指两个输入信号的平均值，即 (V2 + V1)/2。由于差分运放器是差分放大器，它会对共模信号进行抑制或滤除。然而，在实际的电路中，共模信号往往无法完全消除，会在输出端产生一个与共模信号相关的偏置电压。这个偏置电压就是公式中的 Vcm。

差分运放放大电路的公式是非常重要的，它可以帮助我们理解电路的工作原理，并进行电路的设计和分析。在实际的应用中，我们可以根据具体的需求选择合适的差分增益和共模电压，来实现不同的功能和性能。

需要注意的是，在实际的电路设计中，差分运放放大电路的公式通常只是一个理想化的模型，实际电路中会存在各种非线性和失真因素，需要进行更加复杂的分析和计算。此外，差分运放放大电路还需要配合其他电路组成完整的系统，如输入滤波电路、输出级等。

差分运放放大电路的公式是电路设计和分析的基础，它描述了电路的输入输出关系。通过理解和运用这个公式，我们可以更好地设计和优化电路，实现各种不同的功能和性能要求。

差分接法:差分放大电路（图3.8a.4）的输入信号是从集成运放的反相和同相输入端引入，如果反馈电阻RF等于输入端电阻R1，输出电压为同相输入电压减反相输入电压，这种电路也称作减法电路。

图3.8a.4差分放大电路差分放大器

如图所示，通过采用两个输入，该差分放大器产生的输出等于U1和U2之差乘以增益系数运算放大器的单电源供电方法

梦兰

大部分运算放大器要求双电源(正负电源)供电，只有少部分运算放大器可以在单电源供电状态下工作，如

LM358(双运放)、LM324(四运放)、CA3140(单运放)等。需要说明的是，单电源供电的运算放大器不仅可

以在单电源条件下工作，也可在双电源供电状态下工作。例如，LM324可以在、+5～+12V单电源供电状

态下工作，也可以在+5～±12V双电源供电状态下工作。

在一些交流信号放大电路中，也可以采用电源偏置电路，将静态直流输出电压降为电源电压的一半，采用

单电源工作，但输入和输出信号都需要加交流耦合电容，利用单电源供电的反相放大器如图1(a)所示，其

运放输出波形如图1(b)所示。

该电路的增益Avf＝－RF／R1。R2＝R3时，静态直流电压Vo(DC)＝1／2Vcc。耦合电容Cl和C2的值

由所需的低频响应和电路的输入阻抗(对于C1)或负载(对于C2)来确定。Cl及C2可由下式来确定：C1＝

1000／2πfoRl(μF)；C2＝1000／2πfoRL(μF)，式中，fo是所要求最低输入频率。若R1、RL单位用kΩ，

fO用Hz，则求得的C1、C2单位为μF。一般来说，R2＝R3≈2RF。

图2是一种单电源加法运算放大器。该电路输出电压Vo＝一RF(V1／Rl十V2／R2十V3／R3)，若R1

＝R2＝R3＝RF，则Vo＝一(V1十V2十V3)。需要说明的是,采用单电源供电是要付出一定代价的。它是

个甲类放大器，在无信号输入时，损耗较大。

思考题(1)图3是一种增益为10、输入阻抗为10kΩ、低频响应近似为30Hz、驱动负载为1kΩ的单电源

集成运算放大器的内部结构

集成运算放大器（简称运放）是一种高精度的放大器，广泛应用于各种电子系统中，如音频放大、模拟信号处理、数字信号处理等。运放的内部结构主要由以下几个部分组成：

1. 差分放大器

差分放大器是运放的核心部分，它能够抑制零点漂移，提高放大器的精度和稳定性。差分放大器由两个对称的放大器组成，输入信号加在两个放大器的输入端，输出信号由两个放大器的输出端合成。

2. 输入电阻

输入电阻是运放的一个重要参数，它能够决定输入信号的电压衰减程度。一般来说，输入电阻越大，输入信号的电压衰减越小，运放的放大效果就越好。

3. 输出电阻

输出电阻是指运放的输出端的电阻，它能够决定输出信号的电流衰减程度。一般来说，输出电阻越小，输出信号的电流衰减越小，运

放的放大效果就越好。

4. 偏置电路

偏置电路是运放的重要组成部分，它能够为差分放大器提供静态偏置电流，以保证差分放大器的对称性和稳定性。

5. 增益调整器

增益调整器是运放的一个辅助部分，它能够为运放提供增益调整功能，以满足不同应用场景下的放大需求。增益调整器一般由可变电阻和电位器组成。

6. 负反馈网络

负反馈网络是运放中决定放大器性能的重要部分，它能够抑制放大器的非线性失真和噪声，提高放大器的稳定性。负反馈网络一般由电阻、电容等元件组成。

7. 频率补偿电路

频率补偿电路是运放中保证放大器性能的重要部分，它能够为放

大器提供频率补偿，以防止高频信号的失真和振荡。频率补偿电路一般由电阻、电容、电感等元件组成。

8. 电压跟随器

电压跟随器是运放中的一个缓冲部分，它能够为输出信号提供低阻抗输出，以减小输出阻抗对信号的影响。电压跟随器一般由运算放大器组成。

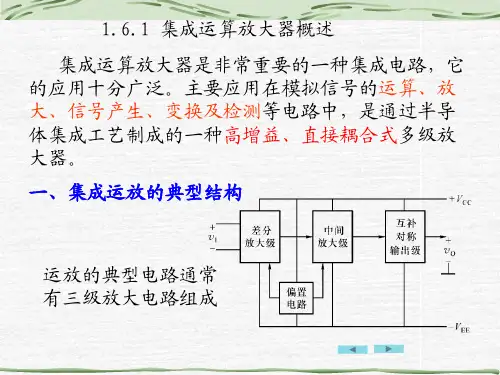

9. 电流放大器 电流放大器是运放中另一个重要的组成部分 它能够将差分放大器的输出电流转换成单端电流 或者进行电流/电压转换以获得更高的电压增益 以上就是集成运算放大器的内部结构

差分放大电路

（1）对共模信号的抑制作用

差分放大电路如图所示。

特点：左右电路完全对称。

原理：温度变化时，两集电极电流增量相等，即C2C1II，使集电极电压变化量相等，CQ2CQ1VV，则输出电压变化量0C2C1OVVV，电路有效地抑制了零点漂移。若电源电压升高时，仍有0C2C1OVVV，因此，该电路能有效抑制零漂。

共模信号：大小相等，极性相同的输入信号称为共模信号。

共模输入：输入共模信号的输入方式称为共模输入。

（2）对差模信号的放大作用

基本差分放大电路如图。

差模信号：大小相等，极性相反的信号称为差模信号。

差模输入：输入差模信号的输入方式称为差模输入。

在图中，

I2I1I21vvv，

放大器双端输出电压

ovIvIvIvC2C1)21(21vAvAvAvv

差分放大电路的电压放大倍数为

可见它的放大倍数与单级放大电路相同。

（3）共模抑制比

共模抑制比CMRK：差模放大倍数dvA与共模放大倍数cvA的比值称为共模抑制比。

缺点：第一，要做到电路完全对称是十分困难的。第二，若需要单端输出，输出端的零点漂移仍能存在，因而该电路抑制零漂的优点就荡然无存了。

改进电路如图（b）所示。在两管发射极接入稳流电阻eR。使其即有高的差模放大

倍数，又保持了对共模信号或零漂强抑制能力的优点。

在实际电路中，一般都采用正负两个电源供电，如图所示（c）所示。

差分放大电路

一. 实验目的:

1． 掌握差分放大电路的基本概念；

2． 了解零漂差生的原理与抑制零漂的方法；

3． 掌握差分放大电路的基本测试方法。

二. 实验原理:

1. 由运放构成的高阻抗差分放大电路 图为高输入阻抗差分放大器,应用十分广泛.从仪器测量放大器,到特种测量放大器,几乎都能见到其踪迹。

从图中可以看到A1、A2两个同相运放电路构成输入级，在与差分放大器A3串联组成三运放差分防大电路。电路中有关电阻保持严格对称,具有以下几个优点:
