液压传输互动术能4

19
的供液次数，可分为：

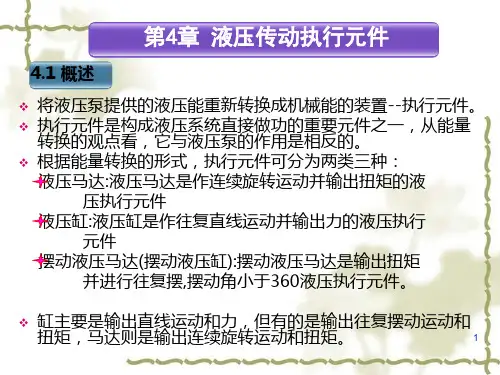

第4章 液压传动执行元件
4.6.2 液压缸的计算
• 液压缸的基本计算，主要指其供液压力和驱动负载计算，以及输入 流量和运动速度的计算，输出功率可根据负载及其运动速度计算出。
20
第4章 液压传动执行元件
4.6.2 液压缸的计算
21
第4章 液压传动执行元件
4.6.2 液压缸的计算
第4章 液压传动执行元件
4.4.2 静力平衡式径向柱塞马达
•
静力平衡式马达式在staffa马达的基础上演变和发展起来的，如图 4.4-2所示，其特点是取消了连杆，并在主要摩擦副之间实现了静压 力平衡，故称静力平衡式液压马达，国外称之为“Roston”马达。
15
第4章 液压传动执行元件
4.4.2 静力平衡式径向柱塞马达
27
第4章 液压传动执行元件
4.7 典型液压缸及其结构
3 密封装置 液压缸的密封是液压缸结构中的重要环节之一，用于活塞、活塞杆和 端盖等处。用以防止液压缸的内部泄漏。常见密封结构如下：
28
第4章 液压传动执行元件
4.7 典型液压缸及其结构
29
第4章 液压传动执行元件
4.7 典型液压缸及其结构
4 液压缸缓冲装置 当液压缸带动质量较大的部件作快速往复运动时，应设置缓冲装置， 以防止活塞运动到末端时与缸盖碰撞，损坏液压缸。利用节流原理来实现 液压缸的缓冲，常有两种：间隙缓冲装置和节流阀缓冲装置。 环形间隙缓冲装置：当活塞达到行程末端时，长度L上的油液从环形间 隙S处挤出，形成缓冲压力。 节流阀缓冲装置：当活塞进入行程末端时，缓冲柱塞a进入缸盖孔c时， b腔回油液被柱塞a堵塞，回油口d被封闭，压油液只能通过节流阀2的阀口 排出，起到缓冲作用。回程时，油液经单向阀1和d口进入，可使活塞平稳 启动

液压传动工作原理液压传动是利用液体作为传动介质，通过压力传递能量和控制运动的一种传动方式。

液压传动系统由液压泵、执行元件、控制元件和辅助元件组成，通过液压传动系统可以实现各种复杂的运动控制和力的传递。

液压传动的工作原理主要包括压力传递、流量控制和方向控制。

在液压传动系统中，液压泵通过机械运动产生液体压力，将液体压力传递给执行元件，从而产生力和运动。

液压泵的工作原理是利用机械运动产生液体压力，通常采用齿轮泵、柱塞泵或涡轮泵等类型。

液压泵通过吸入液体和压缩液体的方式，将机械能转化为液体压力能，进而传递到液压系统中。

执行元件是液压传动系统中的核心部件，主要包括液压缸和液压马达。

液压缸是将液体能量转化为机械能的装置，通过液压缸可以实现直线运动或回转运动。

液压马达则是将液体能量转化为机械能的装置，通过液压马达可以实现旋转运动。

液压缸和液压马达是液压传动系统中的执行元件，其工作原理是利用液体压力产生机械运动，从而实现力的传递和运动控制。

控制元件是液压传动系统中的重要组成部分，主要包括液压阀和液压控制器。

液压阀通过控制液体的流动和压力，实现液压系统的流量控制和压力控制。

液压控制器则通过电气或机械方式控制液压系统的运动和力的传递。

控制元件的工作原理是通过控制液体的流动和压力，实现液压系统的运动控制和力的传递。

液压传动系统的工作原理是基于液体的不可压缩性和流体力学原理，通过液压泵产生液体压力，将液体压力传递给执行元件，通过控制元件实现流量控制和方向控制。

液压传动系统具有传动效率高、传动力矩大、传动速度可调、传动平稳等优点，广泛应用于工程机械、冶金设备、航空航天等领域。

总的来说，液压传动系统的工作原理是利用液体压力传递能量和控制运动，通过液压泵产生液体压力，将液体压力传递给执行元件，通过控制元件实现流量控制和方向控制。

液压传动系统具有传动效率高、传动力矩大、传动速度可调、传动平稳等优点，是一种重要的传动方式。

在解决相关题目时，需要注意一段液流两个通流截面的选择， 通常将包含全部已知条件(比压、比势、比动能)的截面定位 第一个基准面，即公式中的下标为1的截面，第二个截面最 多包含一个未知量即可以运用伯努利方程求解，如果第二个 截面未知量多于一个，则需要另考虑中间截面，作两次以上 的伯努利方程求解。
重点与难点分析
2. 重力作用下静止液体内部的压力分布 液体静力学基本方程：
p = p0 + ρgh
3. 静止液体的压力传递－帕斯卡原理 施加于静止液体上的压力将等值同时 传递到液体内部各点。 在外加压力远大于液体由于自重而产 生的压力时，可近似认为密闭容器内部液 体各点的压力均等于外加压力。
4. 液体对固体壁面的作用力
液体对平面的力 液体对曲面的力
F = p ×A
F p Ax
沿作用力方向 的投影面积
三、液体动力学基础
1. 理想液体与定常流动的概念

理想液体：无粘性，且不可压缩的液体。 定常流动：液体流动时，其内部任一点处的压力、 速度和密度都不随时间变化的流动形式（非时变流 动）。 流线：表征液体流动时某一时刻各质点的运动方向 的曲线。 流束：相互平行（近似平行）的流线组成流束。 通流截面：流束中与所有流线正交的截面，通流截 面上的各点流动方向垂直于该截面。
辅助元件：油箱、油管、接头、过滤器、
蓄能器和压力计等。 工作介质：用来在液压(气压)系统中传递 压力能。
四：液压传动系统的特点
液压传动系统是以液体为传输介质(通常为液
压油)。 液压传动必须在密闭的容器内进行。 液压传动是依靠液体的压力能来传递动力，其 中力或力矩是由液体的静压力来传递的；速度 或角速度是由液体的流量传递的。 液压传动系统中液体压力的形成和大小是由负 载决定的。

液压传动工作原理
液压传动是一种利用液体对动力进行传递的传动方式。

它是通过液体的流动来实现工作的，主要由泵、执行元件（液压缸或液压马达）和控制元件（阀门、密封件等）组成。

液压传动的工作原理如下：
1. 泵提供动力：液压传动的动力源是泵。

泵将液体从油箱中抽取出来，通过压力来驱动液体流动。

2. 液压流体传递：泵将液体压力升高后，通过管道传输到执行元件。

在传输过程中，通过阀门来控制液体的流速和流量。

3. 执行元件转化动力：执行元件接收到来自泵的液压力后，将液体的动能转化为机械能。

液压传动系统中常用的执行元件有液压缸和液压马达。

液压缸通过液压力来推动活塞，从而实现线性运动；液压马达则通过液压力驱动转子旋转。

4. 控制元件控制流量和压力：为了确保液压传动系统的正常工作，需要通过控制元件来控制液体的流量和压力。

控制元件包括各种阀门，它们可以调节液体的流量和压力，以满足不同的工作要求。

5. 油箱和油管回流：在液压传动系统中，液压流体在完成工作后需要回流到油箱中，以便再次被泵吸入。

油箱上设有油面标尺，可以随时检查油液的油位，保持系统正常工作。

综上所述，液压传动通过泵提供动力，通过管道将液压力传递到执行元件，通过控制元件调节液体的流量和压力，实现液体能量到机械能的转化。

液压传动具有传递功率大、传动效率高、工作平稳等优点，在许多领域得到广泛应用。
