《液压传动与控制》课后习题答案第1、2章

《液压传动》习题参考答案习题11.1 什么叫液压传动？液压传动系统由哪几部分组成？各组成部分的作用是什么？答：液压传动是以液体为工作介质，通过有压液体的流动进行能量转换、传递和控制的一种传动方式。

一个完整的液压传动系统由以下几部分组成：(l) 液压泵(动力元件)：是将原动机所输出的机械能转换成液体压力能的元件，其作用是向液压系统提供压力油，液压泵是液压系统的心脏。

(2) 执行元件：把液体压力能转换成机械能以驱动工作机构的元件，执行元件包括液压缸和液压马达。

(3) 控制元件：包括压力、方向、流量控制阀，是对系统中油液压力、流量、方向进行控制和调节的元件。

如换向阀15即属控制元件。

(4) 辅助元件：上述三个组成部分以外的其它元件，如管道、管接头、油箱、滤油器等为辅助元件。

1.2 液压传动与机械传动(以齿轮传动为例)、电传动比较有哪些优点？为什么有这些优点？答：液压传动与机械传动、电气传动相比有以下主要优点：(1) 在同等功率情况下，液压执行元件体积小、重量轻、结构紧凑。

例如同功率液压马达的重量约只有电动机的1/6左右。

(2) 液压传动的各种元件，可根据需要方便、灵活地来布置；(3) 液压装置工作比较平稳，由于重量轻，惯性小，反应快，液压装置易于实现快速启动、制动和频繁的换向；(4) 操纵控制方便，可实现大范围的无级调速(调速范围达2000：1)，它还可以在运行的过程中进行调速；(5) 一般采用矿物油为工作介质，相对运动面可自行润滑，使用寿命长；(6) 容易实现直线运动；(7) 既易于实现机器的自动化，又易于实现过载保护，当采用电液联合控制甚至计算机控制后，可实现大负载、高精度、远程自动控制。

(8) 液压元件实现了标准化、系列化、通用化，便于设计、制造和使用。

有以下主要缺点：(1) 液压传动不能保证严格的传动比，这是由于液压油的可压缩性和泄漏造成的。

(2) 工作性能易受温度变化的影响，因此不宜在很高或很低的温度条件下工作。

《液压与气压传动》教材(第3版)习题参考答案第1章习题P4 小节习题：（1）机械能、液压能。

（2）动力元件、执行元件、控制调节元件、辅助元件和工作介质。

（3）动力元件。

（4）机械能、机械能。

（5）压力、流量和流动方向。

（6）1．液压传动的优点１）能方便地实现无级调速，且调速范围大。

２）容易实现较大的力和转矩的传递。

液压传动装置的体积小、重量轻、运动惯性小。

３）液压传动装置工作平稳，反应速度快，换向冲击小，便于实现频繁换向。

４）易于实现过载保护，而且工作油液能实现自行润滑，从而提高元件的使用寿命。

５）操作简单，易于实现自动化。

６）液压元件易于实现标准化、系列化和通用化。

2．液压传动的缺点1）液体的泄漏和可压缩性使液压传动难以保证严格的传动比。

2）在工作过程中能量损失较大，传动效率较低。

3）对油温变化比较敏感，不宜在很高或很低的温度下工作。

4）液压传动出现故障时，不易诊断。

P7 小节习题：（1）由于液体内磨擦力的作用，而产生阻止液层间的相对滑动。

（2）动力黏度、运动黏度、相对黏度。

（3）运动黏度，υ，m2/s，mm2/s。

（4）黏度较低。

（5） 40℃运动黏度，mm2/s。

（6）石油型、乳化型和合成型。

（7）水分、空气、微小固体颗粒、胶质状生成物。

（8）a.堵塞过滤器，使液压泵吸油困难，产生噪声，堵塞阀类元件小孔或缝隙，使阀动作失灵。

微小固体颗粒还会加剧零件磨损，擦伤密封件，使泄漏增加。

b.水分和空气混入会降低液压油的润滑能力，加速氧化变质，产生气蚀；还会使液压液压系统出现振动、爬行等现象。

（9）a.严格清洗元件和系统。

b.尽量减少外来污染物。

c.控制液压油的温度。

d.定期检查、清洗和更换滤芯。

e.定期检查和更换液压油。

本章习题 1.填空题（1）法向力， N/㎡ 即 pa 。

（2）压力 和 流量 。

（3）绝对压力 和 相对压力，相对压力 。

（4）输入流量。

（5）沿程压力损失 和局部压力损失 。

《液压传动与控制》习题集液压传动课程组兰州工专内部使用前言《液压传动与控制》教材由兰州工业高等专科学校、云南工学院、新疆工学院、陕西工学院四所院校编写，于1994年6月由重庆大学出版社出版。

阅历十余年，液压传动的内容发展很快，所以修订后再出版。

为有利于教学，编了该教材的思考题与习题集，仅供参考。

编者2005年月目录绪论 (4)第一章工作介质及液压流体力学基础 (4)第二章液压泵及液压马达 (7)第三章液压缸 (9)第四章控制阀 (10)第五章液压辅件 (13)第六章液压基本回路 (14)第七章典型液压系统分析 (19)第八章液压系统的设计与计算 (20)第九章液压伺服控制系统 (20)第十章液压系统（设备）的安装、调试、使用及维护 (21)第十一章液压系统的故障诊断及排除 (21)绪论0-1 何谓液压传动？其基本工作原理是怎样的?0-2 结合图0-2所示的液压系统图，说明液压系统由哪几部分组成?各起什么作用? 0-3 液压元件在系统图中是怎样表示的?0-4 液压传动与机械传动、电气传动和气压传动相比较，有哪些优缺点?第一章 工作介质及液压流体力学基础1-1什么是液体的粘性?常用的粘度表示方法有哪几种，并分别叙述其粘度单位。

1-2压力的定义是什么?静压力有哪些特性?压力是如何传递的?1-3什么是绝对压力、相对压力、表压力、真空度?它们之间的关系是什么?1-4为什么说液压系统的工作压力决定于外负载?液压缸有效面积一定时，其活塞运动速度由什么来决定?1-5伯努利方程的物理意义是什么?该方程的理论式与实际式有何区别?1-6什么是层流?什么是紊流?液压系统中液体的流动希望保持层流状态，为什么? 1-7管路中的压力损失有哪几种?分别受哪些因素影响?1-8有200cm 3的液压油，在50℃时流过恩氏粘度计的时间t 1=153s ；同体积的蒸馏水在20℃时流过的时间t 2＝51s 。

该油的恩氏粘度oE 50、运动粘度v 、动力粘度μ各为多少 ? 油液的新、旧牌号各为什么?解：3511532150==t t E ＝()cst E E v 12.213/64.830.8/64.80.85050=-⨯=-=()cp v 19109001012.2136=⨯⨯⨯=⋅=-ρμ旧牌号 20 ；新牌号 N321-9某液压油的运动粘度为20cSt ，其密度ρ = 900kg ／m 3，求其动力粘度和恩氏粘度各为多少?解：()cp v 1810900102036=⨯⨯⨯=⋅=-ρμ由 t t E E v/64.80.8-= 导出 064.80.8=--t t E v E()1626204264.88420202±=⨯-⨯⨯-±=t E 875.21=t E 375.02-=t E（舍去）1-10如图所示直径为d ，重量为G 的柱塞浸没在液体中，并在F 力作用下处于静止状态。

绪论：1．何谓液压传动？液压传动有哪两个工作特征？工作特征：压力取决于负载，速度取决于流量。

2．以液压千斤顶说明为什么两缸面积之比等于力之比，等于速度之反比？3．一液压千斤顶，柱塞直径φ35mm，活塞直径φ12mm，作用在活塞上的作用力32N，每压下一次，小活塞缸行程22mm。

求：（1）最大起重力w 是多少? (2) 手柄每压下一次，重物升起多高？（3）当没有重物时，油缸内部工作压力p是多少? (4) 柱塞撞上死挡不动时，油缸内部工作压力p取决于什么？答案：（1）272N，（2）2.6mm，（3）0，（4）作用在活塞（手柄）上的作用力。

4．液压传动系统有哪些基本组成部分？举例说明各组成部分的作用。

5．液压传动与机械传动相比有哪些优缺点？习题2此题的错误在于：在一端考虑了大气压，而另一端没有考虑大气压，实际上两边都应该考虑大气压。

解：解：轴的转速60dn vπ==3.768m/s 因油层很薄，剪切速度梯度可近似为：δωr dh du =则粘性摩擦力为：δµπδµµvdl v A dh du AF===将各参数带入上式：N F6.15333=(若v=3.77,计算得F=15341.788N)得到功率：W d F F P 2.577772=⋅⋅=⋅=ωυ （57838.54W ，当v=3.77时）解：（1）求吸油管油液的流速：sm d Q A Q /885.0)1060(14.360/10150442332=×××⋅===−−πυ（2）判断吸油管油液的流动状态： 求雷诺数：23202655/102006.0885.0Re 26>=××==−sm dνυ，为紊流 （3）列伯努利方程：选油箱液面为基准面，油箱液面为计算截面1-1，油泵入口处为计算截面2-2：222221211122h g p h g p ++=++υαρυαρ （1） 由题，01=υ，01=h ，h h =2，121==αα，υυ=2，a p p =1，Pa p p a 52102.0×=−将式(1)化简并代入各参数值得：mg g p p h a 227.28.92885.08.9900102.022522=×−××=−−=υρ解：（1）求吸油管油液的流速：s m d Q AQ /849.0)02.0(14.360/101644232=××⋅===−πυ （2）判断吸油管油液的流动状态：求雷诺数：23201544/101102.0849.0Re 26<=××==−sm d νυ，为层流 （3）列伯努利方程：选油箱液面为基准面，油箱液面为计算截面1-1，油泵入口处为计算截面2-2：ξυαρυαρh h h g p h g p l ++++=++222221211122 （1） 由题，01=υ，02=h，7.01=h ，22=α，υυ=2，a p p =1，gvd l h l 22⋅⋅=λ，gv h 22⋅=ξξ将上述代入（1）得：Pagh gh v gh p p l a 5222522221003798.18802849.02.08802849.002.021544758802849.027.08.98801012×=××−⋅⋅⋅−××−××+×=−−−+=ξρρραρ。

第一章习题答案1-1 填空题1.液压传动是以（液体）为传动介质，利用液体的（压力能）来实现运动和动力传递的一种传动方式。

2.液压传动必须在（密闭的容器内）进行，依靠液体的（压力）来传递动力，依靠（流量）来传递运动。

3.液压传动系统山（动力元件）、（执行元件）、（控制元件）、（辅助元件）和（工作介质）五部分组成。

4.在液压传动中，液压泵是（动力）元件，它将输入的（机械）能转换成（压力）能，向系统提供动力。

5. 在液压传动中，液压缸是（执行）元件，它将输入的（压力）能转换成（机械）能。

6.各种控制阀用以控制液压系统所需要的（油液压力）、（油液流量）和（油液流动方向），以保证执行元件实现各种不同的工作要求。

7.液压元件的图形符号只表示元件的（功能），不表示元件（结构）和（参数），以及连接口的实际位置和元件的（空间安装位置和传动过程）。

8.液压元件的图形符号在系统中均以元件的（常态位）表示。

1-2 判断题1.液压传动不易获得很大的力和转矩。

(X)2.液压传动装置工作平稳，能方便地实现无级调速，但不能快速起动、制动和频繁换向。

(X)3.液压传动与机械、电气传动相配合时，易实现较复杂的自动工作循环。

(✓)4.液压传动系统适宜在传动比要求严格的场合采用。

(X)第二章习题答案2-1 填空题1.液体受压力作用发生体积变化的性质称为液体的（可压缩性），可用（体积压缩系数）或（体积弹性模量）表示，体积压缩系数越大，液体的可压缩性越（大）；体积弹性模量越大，液体的可压缩性越（小）。

在液压传动中一般可认为液体是（不可压缩的）。

2.油液粘性用（粘度）表示；有（动力粘度）、（运动粘度）、（相对粘度）三种表示方法；计量单位m2/s是表示（运动）粘度的单位；l m2/s = (10心厘斯。

3.某一种牌号为L-HL22的普通液压油在40。

C时（运动）粘度的中心值为22厘斯(mm2/s)。

4.选择液压油时，主要考虑油的（粘度）。

（选项：成分、密度、粘度、可压缩性）5.当液压系统的工作压力高，环境温度高或运动速度较慢时，为了减少泄漏，宜选用粘度较（高）的液压油。

液压传动与控制习题及答案液压传动与控制习题及答案液压传动与控制是机械工程中重要的一部分，它在各个领域都有广泛的应用。

为了更好地理解和掌握液压传动与控制的原理和技术，下面将给出一些习题及其答案，供大家参考和学习。

1. 什么是液压传动？它的工作原理是什么？液压传动是利用液体作为传动介质，通过液体的压力来传递力和能量的一种传动方式。

液压传动的工作原理是根据帕斯卡定律，当液体在容器中受到外力时，液体会均匀地传递这个力，从而实现力的传递和放大。

2. 液压传动有哪些优点？液压传动具有以下几个优点：- 传动平稳：液体的压力传递是均匀的，能够实现平稳的传动。

- 传动效率高：液压传动的效率通常可以达到90%以上。

- 传动力矩大：由于液体的不可压缩性，液压传动可以实现较大的传动力矩。

- 传动速度可调：通过调节液压系统中的流量阀，可以实现传动速度的调节。

- 传动距离远：液体可以通过管道传输，因此液压传动的传动距离可以很远。

3. 什么是液压控制？它的作用是什么？液压控制是指通过控制液压系统中的元件，实现对液压传动的控制。

液压控制的作用是根据需要调节液压系统中的压力、流量和方向，从而实现对液压传动的控制和调节。

4. 液压系统中常用的元件有哪些？液压系统中常用的元件包括：- 液压泵：用于产生液体流动的动力。

- 液压缸：利用液体的压力来产生直线运动的元件。

- 液压阀：用于调节液压系统中的压力、流量和方向的元件。

- 油箱：用于储存液体和冷却液压系统的元件。

- 油管：用于传输液体的管道。

5. 液压系统中常见的故障有哪些？如何排除这些故障？液压系统中常见的故障包括：- 液压泵无法启动：可能是电源故障或泵本身故障。

可以检查电源和泵的连接情况，并进行维修或更换泵。

- 液压缸无法运动：可能是液压缸密封件损坏或液压阀故障。

可以检查液压缸的密封件，并进行维修或更换液压阀。

- 液压系统压力不稳定：可能是液压泵或液压阀故障。

可以检查液压泵和液压阀的工作情况，并进行维修或更换。

课 后 习 题 解 答2-13. 如图所示，用一倾斜管道输送油液，已知h ＝15m ，p 1＝0.45MPa ，p 2＝0.25MPa ，d ＝10mm ，L ＝20m ，ρ＝900kg/m 3，运动粘度ν＝45×106-m 2/s ，求流量Q 。

解：取截面1-1、2-2取A 点水平面为参考平面，列伯努利方程损h h g v g p h g v g +++=++2222121122p αραρ ①{221121V A V A Q Q === V 1=V 2h=0 h 2=h Re=νvd损h =22222521Re 7521gdvl g v d g v d υλ==} 代入①，得sm v vgd lv g p /2229.001.08.9220104575158.990010)25.045.0(22515p 266221=⨯⨯⨯⨯⨯+=⨯-+=--⨯υρs m v d Q /1075.12229.0)01.0(443522-⨯=⨯⨯==ππ2-14某圆柱形滑阀如图所示，已知阀芯直径d=20mm ，进口油压p 1=9.8MPa ，出口油压p 2=9.5MPa ，油液密度ρ=900kg/m 3，阀口的流量系数C d =0.62，阀口开度x=0.2cm ，求通过阀口的流量。

解：圆柱滑阀当阀口开度较小时，油液流经阀口的流动特性相当于薄壁小孔。

过流面积 a ＝πdx压差 Δp ＝p 1－p 2＝9.8－9.5＝0.3MPa 代入流量公式p aC Q d ∆=ρ2min/10351.3/m 00201.0103.0900202.002.062.0836L s -⨯==⨯⨯⨯⨯⨯⨯=π2-15某一液压泵从一邮箱吸油，吸油管直径d=60mm,流量Q=150L/min,油液的运动粘度s /m 103026-⨯=ν,密度为3/900m kg =ρ,弯头处的局部损失系数为2.01=ξ,吸油口粗滤网上的压力损失Pa 510178.0p ⨯=∆。

《液压与气压传动》习题解答第1章液压传动概述１、何谓液压传动？液压传动有哪两个工作特性？答：液压传动是以液体为工作介质，把原动机的机械能转化为液体的压力能，通过控制元件将具有压力能的液体送到执行机构，由执行机构驱动负载实现所需的运动和动力，把液体的压力能再转变为工作机构所需的机械能，也就是说利用受压液体来传递运动和动力。

液压传动的工作特性是液压系统的工作压力取决于负载，液压缸的运动速度取决于流量。

２、液压传动系统有哪些主要组成部分？各部分的功用是什么？答：⑴动力装置：泵，将机械能转换成液体压力能的装置。

⑵执行装置：缸或马达，将液体压力能转换成机械能的装置。

⑶控制装置：阀，对液体的压力、流量和流动方向进行控制和调节的装置。

⑷辅助装置：对工作介质起到容纳、净化、润滑、消声和实现元件间连接等作用的装置。

⑸传动介质：液压油，传递能量。

３、液压传动与机械传动、电气传动相比有哪些优缺点？答：液压传动的优点：⑴输出力大,定位精度高、传动平稳，使用寿命长。

⑵容易实现无级调速，调速方便且调速范围大。

⑶容易实现过载保护和自动控制。

⑷机构简化和操作简单。

液压传动的缺点：⑴传动效率低，对温度变化敏感，实现定比传动困难。

⑵出现故障不易诊断。

⑶液压元件制造精度高，⑷油液易泄漏。

第２章液压传动的基础知识1、选用液压油有哪些基本要求？为保证液压系统正常运行，选用液压油要考虑哪些方面？答：选用液压油的基本要求：⑴粘温特性好，压缩性要小。

⑵润滑性能好，防锈、耐腐蚀性能好。

⑶抗泡沫、抗乳化性好。

⑷抗燃性能好。

选用液压油时考虑以下几个方面，⑴按工作机的类型选用。

⑵按液压泵的类型选用。

⑶按液压系统工作压力选用。

⑷考虑液压系统的环境温度。

⑸考虑液压系统的运动速度。

⑹选择合适的液压油品种。

2、油液污染有何危害？应采取哪些措施防止油液污染？答：液压系统中污染物主要有固体颗粒、水、空气、化学物质、微生物等杂物。

其中固体颗粒性污垢是引起污染危害的主要原因。

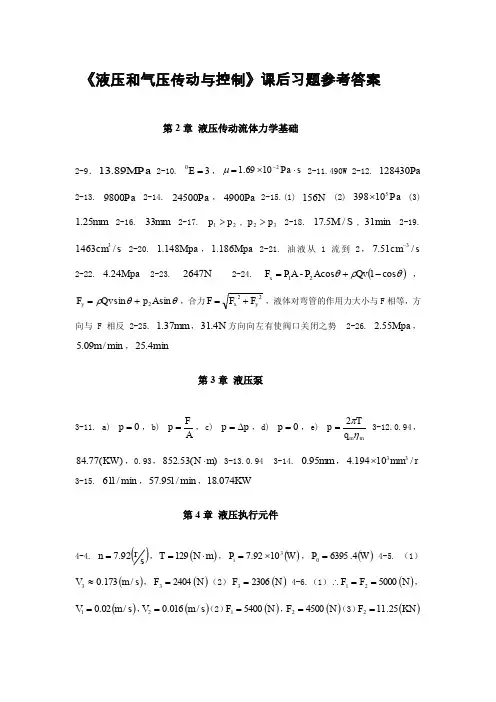

《液压和气压传动与控制》课后习题参考答案第2章 液压传动流体力学基础2-9．MPa 89.13 2-10. 30=E ，s Pa ⋅⨯=-21069.1μ 2-11.490W 2-12. 128430Pa2-13. Pa 9800 2-14. Pa 24500，4900Pa 2-15.(1) N 156 (2) Pa 510398⨯ (3)mm 25.1 2-16. mm 33 2-17. 21p p >,32p p > 2-18. S M /5.17,min 31 2-19.s /1463cm 3 2-20. Mpa 148.1，186Mpa .1 2-21. 油液从1流到2，s /51cm .73-2-22.24Mpa .4 2-23. N 2647 2-24. ()θρθcos 1cos P -A P F 21x -+=Qv A ，θθρsin sin Q F 2y A p v +=，合力2y 2x F F F +=，液体对弯管的作用力大小与F 相等，方向与F 相反 2-25. mm 37.1，N 4.31方向向左有使阀口关闭之势 2-26. Mpa 55.2，min /09.5m ，4min .25第3章 液压泵3-11. a) 0=p ，b) AFp =，c) p p ∆=，d) 0=p ，e) m m q T p ηπ2= 3-12.0.94，)(77.84KW ，0.93，)(53.852m N ⋅ 3-13.0.94 3-14. mm 95.0，r mm /10194.433⨯3-15. min /61l ，min /95.57l ，KW 074.18第4章 液压执行元件4-4. ()s rn 92.7=，()m N T ⋅=129，()W P i31092.7⨯=，()W P 4.63950= 4-5. （1）()s m V /173.03≈，()N F 24043=（2）()N F 23063= 4-6.（1）()N F F 500021==∴，()s m V /02.01=，()s m V /016.02=（2）()N F 54001=，()N F 45002=（3）()KN F 25.112=4-7. s m v /48.1=，Pa F 1010652.5⨯= 4-8. ()s L q /186.0=，()KW 094.1=i P 4-9.图a) 运动方向向左s m v 066.0=，N 30748F =；图b) 运动方向向左sm v 118.0=，N 15762F =；图c) 运动方向向左s m v 118.0=，N 32374F =；图d) sm v 147.0=，N 14137F =第5章 液压控制阀5-1. 不行，使液控阀两边在先导阀断电时无压力处于中位状态，改用其它中位机能不行，不能达到上述要求。

《液压传动与控制》习题集液压传动课程组工专部使用前言《液压传动与控制》教材由工业高等专科学校、工学院、新疆工学院、工学院四所院校编写，于1994年6月由大学出版。

阅历十余年，液压传动的容发展很快，所以修订后再出版。

为有利于教学，编了该教材的思考题与习题集，仅供参考。

编者2005年月目录绪论 (4)第一章工作介质及液压流体力学基础 (4)第二章液压泵及液压马达 (7)第三章液压缸 (9)第四章控制阀 (10)第五章液压辅件 (13)第六章液压基本回路 (14)第七章典型液压系统分析 (19)第八章液压系统的设计与计算 (20)第九章液压伺服控制系统 (20)第十章液压系统（设备）的安装、调试、使用及维护 (21)第十一章液压系统的故障诊断及排除 (21)绪论0-1 何谓液压传动？其基本工作原理是怎样的?0-2 结合图0-2所示的液压系统图，说明液压系统由哪几部分组成?各起什么作用? 0-3 液压元件在系统图中是怎样表示的?0-4 液压传动与机械传动、电气传动和气压传动相比较，有哪些优缺点?第一章 工作介质及液压流体力学基础1-1什么是液体的粘性?常用的粘度表示方法有哪几种，并分别叙述其粘度单位。

1-2压力的定义是什么?静压力有哪些特性?压力是如何传递的?1-3什么是绝对压力、相对压力、表压力、真空度?它们之间的关系是什么?1-4为什么说液压系统的工作压力决定于外负载?液压缸有效面积一定时，其活塞运动速度由什么来决定?1-5伯努利方程的物理意义是什么?该方程的理论式与实际式有何区别?1-6什么是层流?什么是紊流?液压系统中液体的流动希望保持层流状态，为什么? 1-7管路中的压力损失有哪几种?分别受哪些因素影响?1-8有200cm 3的液压油，在50℃时流过恩氏粘度计的时间t 1=153s ；同体积的蒸馏水在20℃时流过的时间t 2＝51s 。

该油的恩氏粘度oE 50、运动粘度v 、动力粘度μ各为多少 ? 油液的新、旧牌号各为什么?解：3511532150==t t E ＝ο()cst E E v 12.213/64.830.8/64.80.85050=-⨯=-=οο()cp v 19109001012.2136=⨯⨯⨯=⋅=-ρμ旧牌号 20 ；新牌号 N321-9某液压油的运动粘度为20cSt ，其密度ρ = 900kg ／m 3，求其动力粘度和恩氏粘度各为多少?解：()cp v 1810900102036=⨯⨯⨯=⋅=-ρμ由 t t E E v οο/64.80.8-= 导出 064.80.8=--t t E v E οο()1626204264.88420202±=⨯-⨯⨯-±=t E ο 875.21=t E ο 375.02-=t E ο（舍去）1-10如图所示直径为d ，重量为G 的柱塞浸没在液体中，并在F 力作用下处于静止状态。

（完整版）液压与⽓压传动课后习题答案《液压与⽓压传动》习题解答第1章液压传动概述１、何谓液压传动？液压传动有哪两个⼯作特性？答：液压传动是以液体为⼯作介质，把原动机的机械能转化为液体的压⼒能，通过控制元件将具有压⼒能的液体送到执⾏机构，由执⾏机构驱动负载实现所需的运动和动⼒，把液体的压⼒能再转变为⼯作机构所需的机械能，也就是说利⽤受压液体来传递运动和动⼒。

液压传动的⼯作特性是液压系统的⼯作压⼒取决于负载，液压缸的运动速度取决于流量。

２、液压传动系统有哪些主要组成部分？各部分的功⽤是什么？答：⑴动⼒装置：泵，将机械能转换成液体压⼒能的装置。

⑵执⾏装置：缸或马达，将液体压⼒能转换成机械能的装置。

⑶控制装置：阀，对液体的压⼒、流量和流动⽅向进⾏控制和调节的装置。

⑷辅助装置：对⼯作介质起到容纳、净化、润滑、消声和实现元件间连接等作⽤的装置。

⑸传动介质：液压油，传递能量。

３、液压传动与机械传动、电⽓传动相⽐有哪些优缺点？答：液压传动的优点：⑴输出⼒⼤,定位精度⾼、传动平稳，使⽤寿命长。

⑵容易实现⽆级调速，调速⽅便且调速范围⼤。

⑶容易实现过载保护和⾃动控制。

⑷机构简化和操作简单。

液压传动的缺点：⑴传动效率低，对温度变化敏感，实现定⽐传动困难。

⑵出现故障不易诊断。

⑶液压元件制造精度⾼，⑷油液易泄漏。

第２章液压传动的基础知识1、选⽤液压油有哪些基本要求？为保证液压系统正常运⾏，选⽤液压油要考虑哪些⽅⾯？答：选⽤液压油的基本要求：⑴粘温特性好，压缩性要⼩。

⑵润滑性能好，防锈、耐腐蚀性能好。

⑶抗泡沫、抗乳化性好。

⑷抗燃性能好。

选⽤液压油时考虑以下⼏个⽅⾯，⑴按⼯作机的类型选⽤。

⑵按液压泵的类型选⽤。

⑶按液压系统⼯作压⼒选⽤。

⑷考虑液压系统的环境温度。

⑸考虑液压系统的运动速度。

⑹选择合适的液压油品种。

2、油液污染有何危害？应采取哪些措施防⽌油液污染？答：液压系统中污染物主要有固体颗粒、⽔、空⽓、化学物质、微⽣物等杂物。

液压传动与控制习题1 液压传动概述思考题与习题1-1 液压传动系统由哪几个基本部分组成?它们的基本功能是什么?试用示意图说明。

1-2 试比较液压传动与机械传动和电力传动的主要优缺点。

1-3 用附录A中液压系统图形符号表示图l-l的液压千斤顶原理图。

1-4说明图1-2所示的机床工作台传动系统，若用机械传动来实现同样功能，至少应由哪些部分和零件组成，试用简图表示之。

1-5 如图1-1所示,某液压千斤顶(设效率为1)可顶起10t重物。

试计算在30MPa压力下，液压缸7的活塞面积A2为多大？当人的输入功率为100w时，将10t重物提起0.2m高所需的时间为多少？2 液压传动中的工作液体思考题与习题2-1说明工作介质在液压传动系统的作用。

2-2粘度有几种表示方法？它们之间的关系如何？2-3什么是乳化液？其有哪些类型？各自的特点如何？2-4 对液压工作介质有哪些基本要求？试说明理由。

2-5 在矿物油类工作介质中，有几种常用的工作介质？它们的性能和适用范围如何？2-6 什么液压工作介质的粘温特性？用什么指标来表示？2-7 液压工作介质中的污染物是如何产生的？2-8 为了减少液压工作介质的污染，应采取哪些措施？2-9 什么是气蚀现象？它有哪些危害？2-10 什么是液压冲击？举例说明其产生的过程。

3 液压流体力学思考题与习题3-1 流体静压力有那些特性？3-2 什么是定常流动？举例说明3-3流管具有什么特性？并进行证明3-4 比较微小流束和流线两个概念的异同3-5 什么流动阻力、沿程阻力和局部阻力？3-6 如图3-22所示，断面为50×50cm2的送风管，通过a、b、c、d四个50×50cm2送风口向室内输送空气，送风口气流平均速度为5m/s,求通过送风管1、2、3断面的流速和流量。

面高出管道出口中心的高度H =4m ,管道的损失假设沿管道均匀发生，v h 32=。

4-3 什么是齿轮泵的因油现象？有什么危害？怎样消除？4-4 减小齿轮泵径向力的措施有哪些？4-5 提高高压齿轮泵容积效率的方法有哪些？4-6双作用叶片泵定子内表面的过渡曲线为何要做成等加速-等减速曲线？其最易磨损的地方在进液区还是排液区？4-7 简述斜盘式轴向柱塞泵的工作原理和手动伺服变量机构的变量原理。

液压传动与控制答案名词解释：1、传动是用液体作为工作介质来传递能量和进行控制的传动方式。

2、密度ρ——单位体积液体的质量3、粘度：液体在外力作用下流动时，分子间聚力的存在使其流动受到牵制，从而沿其界面产生内摩擦力，该特性称为粘性。

4、指水在渗流场内运动过程中各个运动要素（水位，流速，流向等）不随时间改变的水流运动·5、6、液压系统在突然启动、停机、变速或换向时，阀口突然关闭或动作突然停止，由于流动液体和运动部件惯性的作用，使系统内瞬时形成很高的峰值压力，这种现象就称之为液压冲击7、基本回路是指由一些液压元件与液压辅助元件按照一定关系组合，能够实现某种特定液压功能的油路结构。

8、液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件9、大小根据静压力基本方程(p=p0+ρgh),盛放在密闭容器内的液体，其外加压强p0发生变化时，只要液体仍保持其原来的静止状态不变，液体中任一点的压强均将发生同样大小的变化。

这就是说，在密闭容器内，施加于静止液体上的压强将以等值同时传到各点。

这就是帕斯卡原理，或称静压传递原理10、雷诺数（Reynolds number）一种可用来表征流体流动情况的无量纲数，以Re表示，Re=ρvd/η，其中v、ρ、η分别为流体的流速、密度与黏性系数，d为一特征长度。

例如流体流过圆形管道，则d 为管道直径。

符号：填空1、液压油分为无灰液压油，抗磨液压油，低凝液压油，抗燃液压油2、（1）沿程压力损失（2）局部压力损失：3、双作用泵和单作用泵4、防尘密封，O型圈，导向带，和主密封6、O.M.U.P.Y.K.H等。

7、油管和管接头、密封件、过滤器、液压油箱、热交换器、蓄能器等8、。

(1)重力加载式蓄能器。

(2)弹簧式蓄能器(3)气体加载式蓄能器9、液压传动系统和液压控制系统两种类型10、判断对错错对对简答题1、粘度随温度的不同而有显著变化，但通常随压力的不同发生的变化较小。

1-7章课后习题答案-图文1.学习指导与思考题1）学习要点1.掌握液压传动的工作原理及组成。

2.掌握气压传动系统的工作原理及组成。

3.掌握液压传动和气压传动的特点。

4.掌握液压元件的职能符号及规定。

5.了解液压传动和气压传动的发展概况、应用情况及优、缺点。

6.了解液压传动和气压传动的不同点。

2）填空题1.液压系统由动力元件、执行元件、控制元件、辅助元件四个主要组成部分。

2.液压传动是以液压油为传动介质，依靠液体的压力能来传递动力。

3.液压系统工作时外界负荷越大，所需油液的压力也越大，反之亦然，负载为零，系统压力为零4.活塞或工作台的运动速度取决于单位时间通过节流阀进入液压缸中油液的体积，流量越大，系统的速度越大，反之亦然。

流量为零，系统速度为零5.液压元件的职能符号只表示元件的职能、控制方式及外部接口，不表示元件的结构、参数及连接口的实际位置和元件的安装位置6.液压传动系统的传动比比机械传动的大，传动效率比机械传动的低7.液压传动系统可以实现无级调速，过载保护。

8.液压传动系统单位质量输出功率大，传动均匀平稳。

9.气压传动系统介质费用低廉，不会造成环境污染1.液压传动不易获得很大的力和转矩。

（某）2.液压传动装置工作平稳，易于实现无级调速，但不能快速起动、制动和频繁换向。

(某)3..液压传动适宜在传动比要求严格的场合采用。

(某)4.液压系统故障诊断方便、容易。

（某）5.液压传动适宜于远距离传动。

（某）6.气压传动能使气缸实现准确的速度控制和很高的定位精度。

（某）7.液压与气压传动介质成本都很高。

（某）8.液压传动可在高温下运行。

（某）9.气压传动介质可以回收循环使用，故成本很低（某）4）选择题1.液压系统的执行元件是（C）。

A．电动机B.液压泵C．液压缸或液压马达D.液压阀2.液压系统中，液压泵属于（A）。

A.动力部分B.执行部分C．控制部分D.辅助部分3.液压传动的特点有（B）A.易于实现远距离操纵和自动控制；B.可在较大速度范围内实现无级变速；C.转向迅速、变速、传动准确；D.体积小重量轻，自润滑，且诊断、维护、保养和排放方便。

课 后 习 题 解 答2-13. 如图所示，用一倾斜管道输送油液，已知h ＝15m ，p 1＝0.45MPa ，p 2＝0.25MPa ，d ＝10mm ，L ＝20m ，ρ＝900kg/m 3，运动粘度ν＝45×106-m 2/s ，求流量Q 。

解：取截面1-1、2-2取A 点水平面为参考平面，列伯努利方程损h h g v g p h g v g +++=++2222121122p αραρ ①{221121V A V A Q Q === V 1=V 2h=0 h 2=h Re=νv d损h =22222521Re 7521gd vl g v d g v d υλ==}代入①，得sm v vgd lv g p /2229.001.08.9220104575158.990010)25.045.0(22515p 266221=⨯⨯⨯⨯⨯+=⨯-+=--⨯υρsm v d Q /1075.12229.0)01.0(443522-⨯=⨯⨯==ππ2-14某圆柱形滑阀如图所示，已知阀芯直径d=20mm ，进口油压p 1=9.8MPa ，出口油压p 2=9.5MPa ，油液密度ρ=900kg/m 3，阀口的流量系数C d =0.62，阀口开度x=0.2cm ，求通过阀口的流量。

解：圆柱滑阀当阀口开度较小时，油液流经阀口的流动特性相当于薄壁小孔。

过流面积 a ＝πdx压差 Δp ＝p 1－p 2＝9.8－9.5＝0.3MPa 代入流量公式p aC Q d ∆=ρ2min /10351.3/m 00201.0103.0900202.002.062.0836L s -⨯==⨯⨯⨯⨯⨯⨯=π2-15某一液压泵从一邮箱吸油，吸油管直径d=60mm,流量Q=150L/min,油液的运动粘度s /m 103026-⨯=ν,密度为3/900m kg =ρ,弯头处的局部损失系数为2.01=ξ,吸油口粗滤网上的压力损失Pa 510178.0p ⨯=∆。
