三菱FR-E540系列变频器的常见故障代码及处理方法

示代码

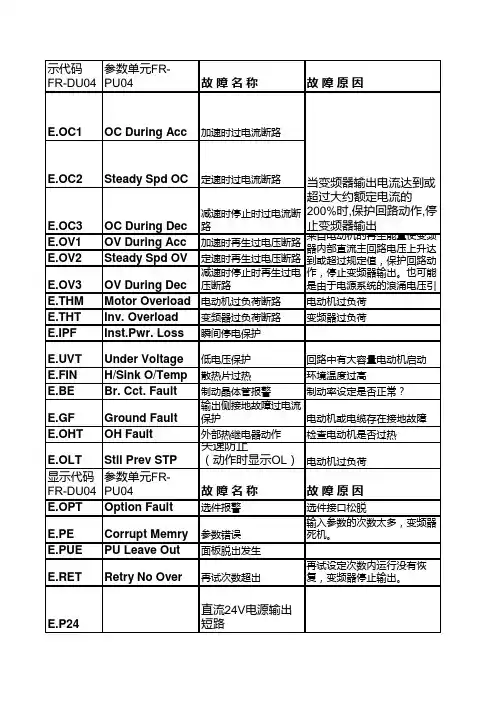

FR-DU04参数单元FR-

PU04故 障 名 称故 障 原 因

E.OC1OC During Acc加速时过电流断路

E.OC2Steady Spd OC定速时过电流断路

E.OC3OC During Dec减速时停止时过电流断路

E.OV1OV During Acc加速时再生过电压断路

E.OV2Steady Spd OV定速时再生过电压断路

E.OV3OV During Dec减速时停止时再生过电压断路

E.THMMotor Overload电动机过负荷断路电动机过负荷

E.THTInv. Overload变频器过负荷断路变频器过负荷

E.IPFInst.Pwr. Loss瞬间停电保护

E.UVTUnder Voltage低电压保护回路中有大容量电动机启动

E.FINH/Sink O/Temp散热片过热环境温度过高

E.BEBr. Cct. Fault制动晶体管报警制动率设定是否正常？

E.GFGround Fault输出侧接地故障过电流保护电动机或电缆存在接地故障

E.OHTOH Fault外部热继电器动作检查电动机是否过热

显示代码

FR-DU04参数单元FR-

PU04故 障 名 称故 障 原 因

E.OPTOption Fault选件报警选件接口松脱

E.PECorrupt Memry参数错误输入参数的次数太多，变频器死机。

E.PUEPU Leave Out面板脱出发生

E.RETRetry No Over再试次数超出再试设定次数内运行没有恢复，变频器停止输出。

E.P24直流24V电源输出短

路当变频器输出电流达到或

超过大约额定电流的

200%时,保护回路动作,停

止变频器输出来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。也可能是由于电源系统的浪涌电压引

E.OLTStll Prev STP失速防止

（动作时显示OL）电动机过负荷E.CTE操作面板电源短路

E.CPUCPU FaultCPU错误

变频器常见故障代码-(最新版-修订)

1、E-Stop(急停)：急停按钮已被触发，变频器停止工作以确保安全。

解决方法：检查急停按钮是否释放，重新复位变频器并解除急停状态。

2、Overvoltage(过压)：输入电压过高，导致变频器保护措施生效。

解决方法：检查输入电源电压是否正常，如果电压过高，可能需要增加电压稳定器或修复电网问题。

3、Under voltage(欠压)：输入电压过低，导致变频器保护措施生效。

解决方法：检查输入电源电压是否正常，如果电压过低，可能需要安装电压稳定器或修复电网问题。

4、Overcurrent(过流)：输出电流过高，变频器保护触发。

解决方法：检查输出负载是否正常，如果超过变频器额定电流，可能需要重新评估负载并调整变频器参数。

5、Overload(过载)：输出负载过重，变频器无法提供足够的电流。

解决方法：检查负载是否超过变频器额定功率，可能需要调整负载或升级变频器容量。

6、Short Circuit(短路)：输出短路，导致变频器保护机制生效。 解决方法：检查输出电路是否存在短路，修复短路问题并重新启动变频器。

7、Over temperature(过温)：变频器温度过高，触发保护机制。

解决方法：检查变频器散热系统是否正常运行，如风扇是否工作、散热器是否清洁等。确保变频器在额定温度范围内运行。

8、Ground Fault(接地故障)：输出或输入电路存在接地故障。

解决方法：检查输出或输入电路的接地情况，确保接地连接良好，并修复任何接地故障。

9、Communication Error(通信错误)：变频器与外部设备（如PLC）之间的通信出现问题。

解决方法：检查变频器与外部设备之间的通信连接，确保连接正常。检查通信参数和设置，确保其正确。

10、Motor Phase Loss(电机缺相)：电机缺少一个或多个相位。

解决方法：检查电机电源和接线，确保所有相位正常连接。修复或更换缺失的相位。

FR-A540变频器的操作-故障处理

常见故障代码

常见故障代码定义

操作面板显示：E.OC1 FR-PU04 OC During Acc

名称：加速时过电流断路

内容：加速运行中，当变频器输出电流超过额定电流的200%时，保护回路动作，停止变频器输出。仅给R1、S1端子供电，输入起动信号时，也为此显示

检查要点：是否急加速运转

输出是否短路

主回路电源（R、S、T)是否供电

处理：延长加速时间

起动时，“E.OC1”总是点亮的情况下，拆下电动机再起动。如果“E.OC1”仍点亮，请与经销商或本公司营业所联系

主回路电源（R、S、T）供电

操作面板显示：E.OC2 FR-PU04 Stedy Spd OC

名称：定速时过电流断路

内容：定速运行中，当变频器输出电流超过额定电流的200%时，保护回路动作，停止变频器输出

检查要点：负荷是否有急速变化，输出是否短路

处理：取消负荷的急速变化

操作面板显示：E.OC3 FR-PU04 OC Dur ing Dec

名称：减速时过电流短路

内容：减速运行中（加速、定速运行之外），当变频器输出电流超过额定电流的200%时，保护回路动作，停止变频器输出

检查要点：是否急减速运转，输出是否短路，电动机的机械制动是否过早

处理：延长减速时间，检查制动动作

操作面板显示：E.THM FR-PU04 Motor Over load

名称：电动机过负荷断路（电子过流保护）

内容：过负荷以及定速运行时，由于冷却能力的低下，造成电动机过热，变频器的内置电子过流保护检测达到设定值的85%时，予报警（显示TH），达到规定值时，保护回路动作，停止变频器输出。多极电动机或两台以上电动机运行时，电子过流保护不能保护电动机，请在变频器输出侧安装热继电器

检查要点：电动机是否在过负荷状态下使用

处理：减轻负荷。恒转矩电动机时，把Pr.71设定为恒转矩电动机

变频器常见的故障代码

引言

变频器是一种广泛应用于工业生产中的电气设备，用于控制电机的转速和输出功率。然而，由于使用环境复杂、运行条件不确定等原因，变频器在运行过程中常常会出现各种故障。这些故障代码可以帮助我们定位并解决问题。本文将介绍一些常见的变频器故障代码及其解决方法。

IGBT驱动模块故障

1. IGBT过流

• 代码：E.OO1

• 描述：变频器的IGBT驱动模块检测到输出电流过大的情况。

• 原因：

– 电机过载

– 变频器参数设置错误

– IGBT驱动模块故障

• 解决方法：

1. 检查电机负载，确保在额定范围内。

2. 检查变频器参数设置是否正确。

3. 检查IGBT驱动模块是否受损，如有问题需更换。

2. IGBT过热

• 代码：E.OO2

• 描述：变频器的IGBT驱动模块温度过高。

• 原因：

– 高环境温度

– 散热系统故障

• 解决方法：

1. 检查环境温度，如超过变频器规定范围，需降低温度。 2. 检查散热系统，如风扇是否正常运转、散热器是否堵塞等，修复或更换有问题的部件。

3. IGBT反相

• 代码：E.OO3

• 描述：变频器IGBT驱动模块输出信号错误，导致输出功率反向。

• 原因：

– IGBT驱动模块故障

– 控制信号错误

• 解决方法：

1. 检查IGBT驱动模块是否正常工作，如有损坏需更换。

2. 检查控制信号是否正确，如有错误需修复控制系统。

电源故障

1. 相间短路

• 代码：E.O1O

• 描述：变频器输入电源相间之间出现短路。

• 原因：

– 电源线路接错或短路

– 输入电源电压波动过大

• 解决方法：

1. 检查电源线路，确保连接正确且没有短路。

2. 安装稳压器或电压稳定器，避免输入电压波动过大。

2. 缺相

• 代码：E.O11

• 描述：变频器输入电源缺少一个相位。

• 原因：

– 电源线路接错或开路

– 供电网电压不稳定

• 解决方法：
