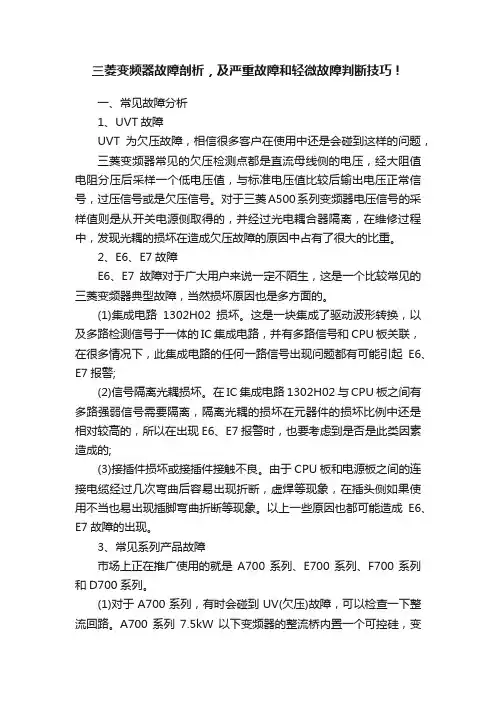

三菱变频器故障剖析，及严重故障和轻微故障判断技巧！一、常见故障分析1、UVT故障UVT为欠压故障，相信很多客户在使用中还是会碰到这样的问题，三菱变频器常见的欠压检测点都是直流母线侧的电压，经大阻值电阻分压后采样一个低电压值，与标准电压值比较后输出电压正常信号，过压信号或是欠压信号。

对于三菱A500系列变频器电压信号的采样值则是从开关电源侧取得的，并经过光电耦合器隔离，在维修过程中，发现光耦的损坏在造成欠压故障的原因中占有了很大的比重。

2、E6、E7故障E6、E7故障对于广大用户来说一定不陌生，这是一个比较常见的三菱变频器典型故障，当然损坏原因也是多方面的。

(1)集成电路1302H02损坏。

这是一块集成了驱动波形转换，以及多路检测信号于一体的IC集成电路，并有多路信号和CPU板关联，在很多情况下，此集成电路的任何一路信号出现问题都有可能引起E6、E7报警;(2)信号隔离光耦损坏。

在IC集成电路1302H02与CPU板之间有多路强弱信号需要隔离，隔离光耦的损坏在元器件的损坏比例中还是相对较高的，所以在出现E6、E7报警时，也要考虑到是否是此类因素造成的;(3)接插件损坏或接插件接触不良。

由于CPU板和电源板之间的连接电缆经过几次弯曲后容易出现折断，虚焊等现象，在插头侧如果使用不当也易出现插脚弯曲折断等现象。

以上一些原因也都可能造成E6、E7故障的出现。

3、常见系列产品故障市场上正在推广使用的就是A700系列、E700系列、F700系列和D700系列。

(1)对于A700系列，有时会碰到UV(欠压)故障，可以检查一下整流回路。

A700系列7.5kW以下变频器的整流桥内置一个可控硅，变频器在正常运行时用于切断充电电阻，内置可控硅的损坏会导致欠压故障的出现。

开关电源损坏也是A700系列变频器的常见故障，而常见的损坏器件就是一块M51996波形发生器芯片，此芯片的损坏通常是由于工作电压的突变而导致的。

较容易出现问题的地方主要有芯片14脚的电源，调整电压基准值的7脚，反馈检测的5脚，以及波形输出的2脚等。

三菱变频器错误代码及处理方式三菱变频器错误代码及处理方式操作面板显示E.OC1加速时过电流名称加速时过电流切断内容加速运行中，当变频器输出电流超过额定电流的约230%以上时，保护电路动作，停止变频器输出。

检查要点1.是否为急加速运行。

2.用于升降的下降加速时间是否过长。

3.是否存在输出短路、接地现象。

4.是否尽管电机的额定频率为50Hz，但Pr.3基准频率的设定值仍为60Hz。

5.失速防止动作是否合适。

6.再生频度是否过高。

（再生时输出电压是否比V/F标准值大，是否因电机电流增加而产生过电流。

）处理1.延长加速时间。

（缩短用于升降的下降加速时间。

）2.启动时“E.OC1”总是点亮的情况下，请尝试脱开电机启动。

如果“E.OC1”仍点亮，请与经销商联系。

3.确认接线是否正常，确保无输出短路及接地发生。

4.请将Pr.3基准频率设定为50Hz。

（参照第84页）5.将失速防止动作设定为适当的值。

（参照第78页）6.请在Pr.19 基准频率电压中设定基准电压（电机的额定电压等）。

参考资料：三菱变频器说明书显示E.OC1名称：加速中过电流断路内容：加速运行中，当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。

检查：是否急加速运转。

输出是否短路，接地。

处理：延长加速时间显示E.OC2名称：定速中过电流断路内容：定速运行中，当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。

检查：负荷是否有急速变化。

输出是否短路，接地。

处理：取消负荷的急速变化。

显示E.OC3名称：减速中过电流断路内容：减速运行中（加速、低速运行之外），当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。

检查：是否急减速运转。

输出是否短路，接地。

电机的机械制动是否过早。

处理：延长减速时间。

检查制动动作。

显示E.OV1名称：加速中再生过电压断路内容：因再生能量，使变频器内部的主回路直流电压超过规定值，保护回路动作，停止变频器输出。

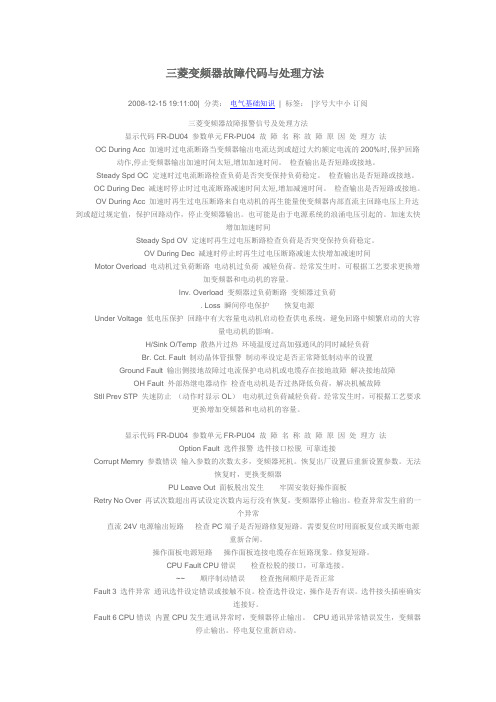

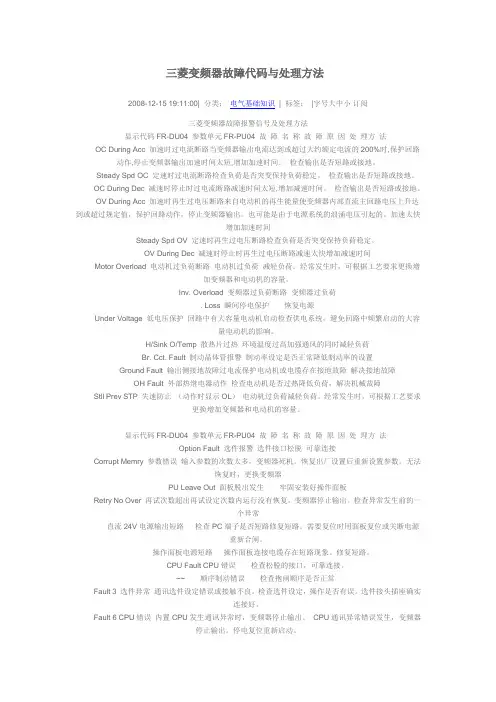

三菱变频器故障代码与处理方法2008-12-15 19:11:00| 分类：电气基础知识| 标签：|字号大中小订阅三菱变频器故障报警信号及处理方法显示代码FR-DU04 参数单元FR-PU04 故障名称故障原因处理方法OC During Acc 加速时过电流断路当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出加速时间太短,增加加速时间。

检查输出是否短路或接地。

Steady Spd OC 定速时过电流断路检查负荷是否突变保持负荷稳定。

检查输出是否短路或接地。

OC During Dec 减速时停止时过电流断路减速时间太短,增加减速时间。

检查输出是否短路或接地。

OV During Acc 加速时再生过电压断路来自电动机的再生能量使变频器内部直流主回路电压上升达到或超过规定值，保护回路动作，停止变频器输出。

也可能是由于电源系统的浪涌电压引起的。

加速太快增加加速时间Steady Spd OV 定速时再生过电压断路检查负荷是否突变保持负荷稳定。

OV During Dec 减速时停止时再生过电压断路减速太快增加减速时间Motor Overload 电动机过负荷断路电动机过负荷减轻负荷。

经常发生时，可根据工艺要求更换增加变频器和电动机的容量。

Inv. Overload 变频器过负荷断路变频器过负荷. Loss 瞬间停电保护恢复电源Under Voltage 低电压保护回路中有大容量电动机启动检查供电系统，避免回路中频繁启动的大容量电动机的影响。

H/Sink O/Temp 散热片过热环境温度过高加强通风的同时减轻负荷Br. Cct. Fault 制动晶体管报警制动率设定是否正常降低制动率的设置Ground Fault 输出侧接地故障过电流保护电动机或电缆存在接地故障解决接地故障OH Fault 外部热继电器动作检查电动机是否过热降低负荷，解决机械故障Stll Prev STP 失速防止（动作时显示OL）电动机过负荷减轻负荷。

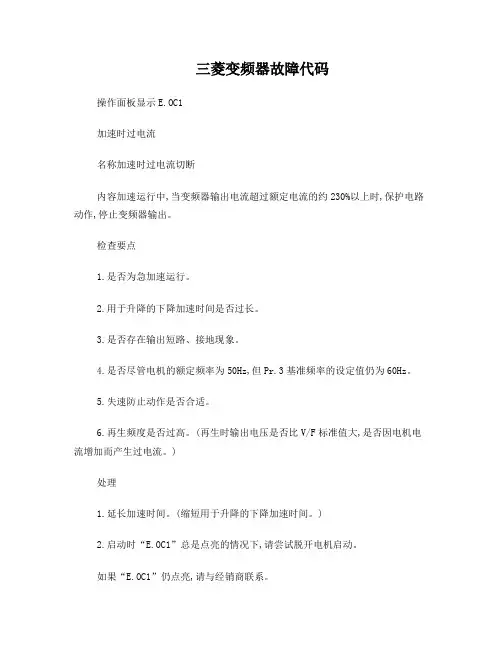

三菱变频器故障代码操作面板显示E.OC1加速时过电流名称加速时过电流切断内容加速运行中,当变频器输出电流超过额定电流的约230%以上时,保护电路动作,停止变频器输出。

检查要点1.是否为急加速运行。

2.用于升降的下降加速时间是否过长。

3.是否存在输出短路、接地现象。

4.是否尽管电机的额定频率为50Hz,但Pr.3基准频率的设定值仍为60Hz。

5.失速防止动作是否合适。

6.再生频度是否过高。

(再生时输出电压是否比V/F标准值大,是否因电机电流增加而产生过电流。

)处理1.延长加速时间。

(缩短用于升降的下降加速时间。

)2.启动时“E.OC1”总是点亮的情况下,请尝试脱开电机启动。

如果“E.OC1”仍点亮,请与经销商联系。

3.确认接线是否正常,确保无输出短路及接地发生。

4.请将Pr.3基准频率设定为50Hz。

(参照第84页)5.将失速防止动作设定为适当的值。

(参照第78页)6.请在Pr.19 基准频率电压中设定基准电压(电机的额定电压等)。

参考资料:三菱变频器说明书显示E.OC1名称:加速中过电流断路内容:加速运行中,当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出。

检查:是否急加速运转。

输出是否短路,接地。

处理:延长加速时间显示E.OC2名称:定速中过电流断路内容:定速运行中,当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出。

检查:负荷是否有急速变化。

输出是否短路,接地。

处理:取消负荷的急速变化。

显示E.OC3名称:减速中过电流断路内容:减速运行中(加速、低速运行之外),当变频器输出电流达到或超过大约额定电流的200%时,保护回路动作,停止变频器输出。

检查:是否急减速运转。

输出是否短路,接地。

电机的机械制动是否过早。

处理:延长减速时间。

检查制动动作。

显示E.OV1名称:加速中再生过电压断路内容:因再生能量,使变频器内部的主回路直流电压超过规定值,保护回路动作,停止变频器输出。

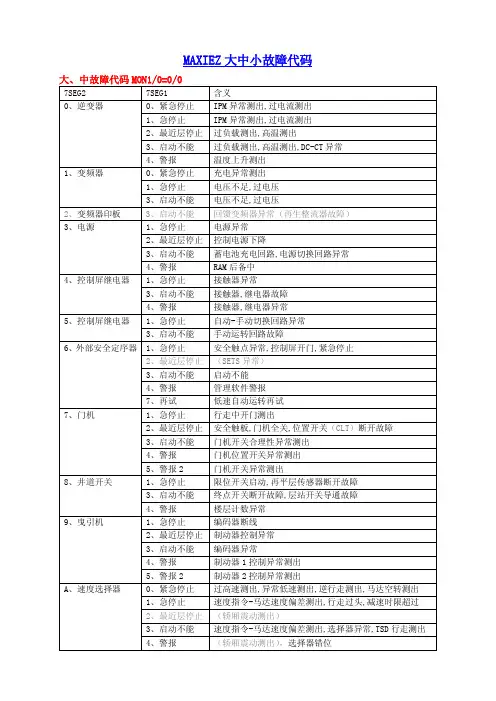

MAXIEZ大中小故障代码大、中故障代码MON1/0=0/07SEG2 7SEG1 含义0、紧急停止 IPM异常测出,过电流测出0、逆变器1、急停止 IPM异常测出,过电流测出2、最近层停止 过负载测出,高温测出3、启动不能 过负载测出,高温测出,DC-CT异常4、警报 温度上升测出0、紧急停止 充电异常测出1、变频器1、急停止 电压不足,过电压3、启动不能 电压不足,过电压2、变频器印板3、启动不能 回馈变频器异常（再生整流器故障）1、急停止 电源异常3、电源2、最近层停止 控制电源下降3、启动不能 蓄电池充电回路,电源切换回路异常4、警报 RAM后备中4、控制屏继电器1、急停止 接触器异常3、启动不能 接触器,继电器故障4、警报 接触器,继电器异常5、控制屏继电器1、急停止 自动-手动切换回路异常3、启动不能 手动运转回路故障6、外部安全定序器1、急停止 安全触点异常,控制屏开门,紧急停止2、最近层停止 （SETS异常）3、启动不能 启动不能4、警报 管理软件警报7、再试 低速自动运转再试7、门机1、急停止 行走中开门测出2、最近层停止 安全触板,门机全关,位置开关（CLT）断开故障3、启动不能 门机开关合理性异常测出4、警报 门机位置开关异常测出5、警报2 门机开关异常测出8、井道开关1、急停止 限位开关启动,再平层传感器断开故障3、启动不能 终点开关断开故障,层站开关导通故障4、警报 楼层计数异常9、曳引机1、急停止 编码器断线2、最近层停止 制动器控制异常3、启动不能 编码器异常4、警报 制动器1控制异常测出5、警报2 制动器2控制异常测出A、速度选择器0、紧急停止 过高速测出,异常低速测出,逆行走测出,马达空转测出1、急停止 速度指令-马达速度偏差测出,行走过头,减速时限超过2、最近层停止 （轿厢震动测出）3、启动不能 速度指令-马达速度偏差测出,选择器异常,TSD行走测出4、警报 （轿厢震动测出），选择器错位2、最近层停止 秤印板接头脱落,行走中秤异常3、启动不能 秤印板接头脱落,行走中秤异常,停止中秤异常B、秤4、警报 可变速异常0、紧急停止 副速度监视信息处理（器）启动1、急停止 监视器计时器启动,副速度监视信息处理（器）启动3、启动不能 监视器计时器启动C、控制屏印板4、警报 监视器计时器启动D、系统设定 3、启动不能 RAM异常,设定异常2、最近层停止 （SETS通讯故障）3、启动不能 轿箱层站通讯异常E、通讯4、警报 （轿箱层站通讯异常）小故障代码MON1/0=1/0、1/1、1/8、1/9MON1/0 先显示Err再显示小故障代码（无故障代码时显示--）1/0 当前（非锁存）故障代码1/1 内存保留的前一次（锁存）故障代码 循环模式：有多个故障时，以2秒间隔循环显示1/8 当前（非锁存）故障代码1/9 内存保留的前一次（锁存）故障代码 暂停模式：有多个故障时，下一个故障用SW2切换7SEG3/2/1 E文 含义001 SS-IOC 硬件过流005 SS-GDF 门回路故障00E SD-TOCR 过负荷运行（直流）00F SD-SLIT MELD过负荷运行011 SS-LFO INV保护回路动作012 SY-DESTR IPC消除命令018 SW-FTHM2 散热器温度异常（90度） 01C SD-TOCR 过负荷运行（直流）01D SW-SOCR 电机过电流01F SD-HRT 手动过负荷运行027 SW-E1-NFS E1板故障028 SW-FTHM2 散热器温度异常（90度） 029 SW-FTHMCN 温度检测断线02D SW-SOLR 制动器电阻过载02E SW-SOCR 过负荷运行031 SD-CTER DC-CT故障032 SD-CVEE 门切断回路故障037 SW-E1-NFS E1板故障038 SW-FTHM2 散热器温度异常（90度） 039 SW-FTHMCN 温度检测断线03C SD-MOHP 马达过热保护03D SD-OLR 再生电阻过载03E SD-OCR 过负荷运行03F SD-TOCR 过负荷运行（直流）047 SW-E1-NFS E1板故障04B SW-FTHM1 散热器温度异常（70度） 057 SW-FAN-ERR 风扇故障102 SW-CVER CVN充电异常103 SS-CFOF CVN保护回路动作（除PLL） 104 SS-COV CVN过电压111 SS-CLV CVN欠电压113 SS-CFO CVN保护回路动作131 SW-CHGLT 充电完成133 SW-CVCK 充电异常结束检查135 SW-DCLV CVN欠电压141 SW-CVFBCN 整流器接插件脱落229 SF-TMPER CONV探针温度异常231 SF-CASH 整流侧硬件过流或IPM故障 232 SF-COCH 整流侧过电流（HW）233 SF-COC 整流侧过电流（SW）234 SF-CTER 整流侧DC-CT故障235 SF-GDFH 整流侧门回路故障236 SF-PLLH PLL同步故障237 SF-PWFH 电源缺断相238 SF-PWRER 整流侧+12V电压异常239 SF-TMPER 整流侧散热温度异常23A SF-CF5B #5断开异常23B SW-DCVQER 电源瞬间降低（整流）23C SW-DCNER DCONL合理性错误23E SF-TRNSER 整流侧传输错误23F SF-SYER 系统错误24B SW-DCVQER 电源瞬间降低24C SW-DCNER DCONL合理性错误311 SS-PWF DC125过低312 SW-ACSFT AC电源过低313 SS-P12VF 12V电源异常315 SW-MLTOVR MELD强制结束317 SW-S79ER 125V电源过低321 SW-PSPFT DC电源过低324 SW-24VFT 24V欠电压331 ST-RPWD12A RPWD故障341 ST-RAMBAK RAM备份开始411 SW-CF5B 5#驱动异常412 SW-CF5N 5#强制OFF413 SW-CFLBB #LB驱动异常414 SW-CFLBN #LB OFF异常415 SW-CFBK1A #BK1 ON异常416 SW-CFBK1B #BK1 OFF异常417 SW-CFBK1N #BK1 ON异常418 SW-CFBK2A #BK2 ON异常419 SW-CFBK2B #BK2 OFF异常41A SW-CFBK2N #BK2 ON异常431 SW-DF5A #5 OFF故障432 SW-DF5B #5驱动故障433 SW-DF5N #5 OFF故障434 SW-DFLBA #LB OFF故障435 SW-DFLBB #LB驱动故障436 SW-DFLBN #LB OFF故障437 SW-DFBK1A #BK1 ON故障438 SW-DFBK1B #BK1 OFF故障439 SW-DFBK1N #BK1 ON故障43A SW-DFBK2A #BK2 ON故障43B SW-DFBK2B #BK2 OFF故障43C SW-DFBK2N #BK2 ON故障43D SW-DFRLA #RL OFF故障43E SW-DFRLB #RL驱动故障43F SW-CFDYNA #DYN ON故障441 SW-CF5A #5故障442 SW-CFLBA #LB故障443 SW-CFBK1A #BK1故障444 SW-CFBK2A #BK2故障445 SW-CFRLA #RL故障446 SW-CFRLB #RL驱动故障44E SW-DFRLB #RL驱动故障511 SW-60E 60或60A故障531 SW-HDRNA HDRN ON故障532 SW-HDRNB HDRN OFF故障533 SW-SSUA 控制柜SSU ON故障534 SW-SSDA 控制柜SSD ON故障535 SW-FSSUC1A 轿厢轿顶（FRONT1）SSU ON故障 536 SW-FSSDC1A 轿厢轿顶（FRONT1）SSD ON故障 537 SW-FSSUC1A 轿厢轿顶（REAR1）SSU ON故障 538 SW-FSSDC1A 轿厢轿顶（REAR1）SSD ON故障 539 SW-FSSUC2A 轿厢轿顶（FRONT2）SSU ON故障 53A SW-FSSDC2A 轿厢轿顶（FRONT2）SSD ON故障 53B SW-FSSUC2A 轿厢轿顶（REAR2）SSU ON故障 53C SW-FSSDC2A 轿厢轿顶（REAR2）SSD ON故障611 SD-32GQ 驱动软件异常612 SC-S29 管理软件异常623 SW-EST2 EST动作两次61D SN-PCH 控制屏打开61E SN-29LT #29安全电路61F SN-29 #29安全电路62D SN-NFSRQ SETS NFS请求62E SN-NFS SETS NFS请求631 SW-D89 紧急停止632 SW-DNRS 不能重启动633 SW-EST1 E-STOP 1次634 SW-EST12 E-STOP 2次635 SC-NRSLRQ 管理再启动不能要求636 SW-NDPD 出发异常63F SW-HRSOK 扶手组件643 SW-EST1 E-STOP 1次646 SW-87A 87 ON故障647 SW-87B 87 OFF故障648 SW-HRSA HRS ON故障64C SW-SETSBFSP SETS缓冲器速度限制64D SY-SFRST 安全回路复位指令64E SC-MSALT 管理S/W ALT64F SC-GCALT 群管理S/W ALT67B ST-LRTY 低速度自动模式重试711 SW-DOPN 开门运行中712 SS-DKC（SLC） 开门运行中723 SW-41DGB 41DG OFF异常724 SW-FCLT12B FRONT（1、2CAR）CLT OFF故障 725 SW-RCLT12B REAR（1、2CAR）CLT OFF故障 726 SW-FSDE12B FRONT（1、2CAR）SDE OFF故障 727 SW-RSDE12B REAR（1、2CAR）SDE OFF故障 731 SW-41DGA 41DG ON异常732 SW-FOLT12B FRONT（1、2CAR）OLT OFF故障 733 SW-ROLT12B REAR（1、2CAR）OLT OFF故障 741 SW-DSOPN DS开门检测（EN81）742 SW-DFCLT12A FRONT（1、2CAR）CLT ON故障 743 SW-DFCLT12B FRONT（1、2CAR）CLT OFF故障 744 SW-DRCLT12A REAR（1、2CAR）CLT ON故障 745 SW-DFCLT12B FRONT（1、2CAR）CLT OFF故障 746 SW-DFFG12A FRONT（1、2CAR）FG ON故障 747 SW-DFFG12B FRONT（1、2CAR）FG OFF故障 748 SW-DRFG12A REAR（1、2CAR）FG ON故障 749 SW-DRFG12B REAR（1、2CAR）FG OFF故障 74A SW-DFOLT12A FRONT（1、2CAR）OLT ON故障 74B SW-DFOLT12B FRONT（1、2CAR）OLT OFF故障74C SW-DROLT12A FRONT（1、2CAR）OLT ON故障 74D SW-DROLT12B FRONT（1、2CAR）OLT OFF故障 751 SW-D41DGA 41DG ON故障752 SW-D41DGB 41DG OFF故障814 SW-FRLUB 前门RLU OFF故障815 SW-FRLDB 前门RLD OFF故障816 SW-RRLUB 后门RLU OFF故障817 SW-RRLDB 后门RLD OFF故障81D SW-UDLB UL、DL一起停止81E SW-DLC DL关门停止81F SW-ULC UL关门停止831 SW-FDZUA 前门DZU ON故障832 SW-FDZDA 前门DZD ON故障833 SW-FRLUA 前门RLU ON故障834 SW-FRLDA 前门RLD ON故障835 SW-RDZUA 后门DZU ON故障836 SW-RDZDA 后门DZD ON故障837 SW-RRLUA 后门RLU ON故障838 SW-RRLDA 后门RLD ON故障839 SW-UDHSAB UHS、DHS故障83A SW-TSWER 终端开关故障83B SW-DZCCAB DZ检测回路ON、OFF故障83C SW-FDZRLX 前门平层开关故障83D SW-RDZRLX 后门平层开关故障83E SW-UDLUDSRX UL、DL和USR、DSR故障83F SW-UDLUDSRB UL和DL OFF或USR和DSR故障 841 SW-TS3DE 终端开关运行距离故障842 SW-TS3SE 终端开关命令错误843 SW-UDHSA UHS、DHS故障844 SW-UDHSB UHS和DHS OFF84D SW-FMCTE 楼层计数错误918 SW-CFBK1N #BK1强迫OFF91A SW-CFBK2N #BK2强迫OFF91C SS-ENCCNF 编码器无连接91D SS-ENCCNF-HAND 编码器故障91E SS-ENCCNF-AUTO 编码器故障922 SW-BKERNF BK1故障932 SW-BKERNR BK1故障93B S-JZER 刺激位置计算故障93C SW-TCOFF 编码器故障93D SD-THNG 次级不匹配93E SD-AZER 编码器Z相故障93F SD-AEER 编码器F相故障941 SW-BKOC1 #BK1过电流942 SW-BKNC1 #BK1 DC-CT断线943 SW-BKBD1 #BK1线圈故障944 SW-BKSC1 #BK1线圈短路945 SW-BKCE1 #BK1 DC-CT故障946 SW-BKAS1 #BK1线圈全部短路951 SW-BKOC1 #BK2过电流952 SW-BKNC1 #BK2 DC-CT断线953 SW-BKBD1 #BK2线圈故障954 SW-BKSC1 #BK2线圈短路955 SW-BKCE1 #BK2 DC-CT故障956 SW-BKAS1 #BK2线圈全部短路A01 SW-TGBL 异常低速A02 SW-TGBH 异常高速A03 SW-TGBR 逆行运行A04 SW-AST 失速定时器A05 SW-TGBX 电动机、限速器转速器反馈故障 A07 SW-TGRL 再平层异常A08 SW-ASTW 失速故障A0D SS-DEST SLC急停A0E SS-TGBH 异常高速A0F SS-AST 失速定时器A11 SW-TGBL 异常低速A12 SW-PVJP 速度与速度图形偏差故障A13 SW-DECT 减速时限A14 SW-LOVR 行程过头A16 SW-PTJP 模式跨接A18 SW-LOS 手动高速异常A19 SW-TGML MELD反转运行A21 SW-RLT 再平层时限A23 SW-DECTN 减速时限（缓停止）A31 SW-OVJP 速度与速度图形对比A32 ST-LSA 运行检测A33 SW-SELD 选层器故障A34 SW-TSAK TSD运行A35 SW-AST 失速定时器A36 SW-OTJP 模式跨接故障A37 SW-TGRL 再平层异常A38 SW-FMSER FMS失败A39 SW-SELD2 选层器故障A43 ST-SELZ 选层器缺少检出A46 ST-TLPRN TLP运行检出A47 SW-TGVB1 轿厢震动等级1A48 SW-TGVB2 轿厢震动等级2B21 SW-WGE2 秤装置异常B23 SW-WGCN 秤装置断线B31 SW-WGE2 秤装置异常B32 SW-WGE1 秤装置异常B33 SW-WGCN 秤装置断线B34 SW-WGWE 秤设定异常B35 SW-WGTEMPE 秤温度异常B41 SW-VRSFL 可变速故障B45 ST-WTHEH 秤量温度超过60度B46 ST-WTHEC2 秤量温度在30至40度 B47 ST-WTHEC1 秤量温度低于30度B48 ST-WADER 秤量温度A/D故障C01 SS-DEST SLC急停C02 SS-TGBH 异常高温C03 SS-AST 失速定时器C11 SS-DKC SLC开门运行C12 SS-TSDNG SLC TSD异常C13 SS-MCP-D5 MCP D5命令C14 SS-MCP-D89 MCP D89命令C1B SS-CCWC5 CC-WDT 5次C1C SS-CCWC4 CC-WDT 4次C31 SD-MCPWDE CC-WDT 故障C32 SD-RBOTNG MCP重启故障C33 SD-INITF MCP初始化故障C3D SS-CCWC3 CC-WDT 3次C41 SS-MCPT10S MCP-WDT屏蔽时间C4A SS-CCT10S CC-WDT屏蔽时间C4E SS-CCWC2 CC-WDT 2次C4F SS-CCWC1 CC-WDT 1次D32 SD-RAMER 驱动RAM故障D33 SD-DTER 驱动系统设定故障D35 SW-ASYSER ACC代码设定故障D36 SW-TSYER T/M代码设定故障D37 SW-SSYER 速度代码设定故障D39 SW-RAMER 控制RAM故障D3E SW-SETS-SYSER SETS设定故障E31 S-STER-P1ACL P1ACL故障E32 S-STER-TCA TCA故障E33 S-STER-CNV CNV故障E34 S-STER-ASC1 SC故障E35 S-STER-FCS1 前门CS1故障E36 S-STER-FDC1 前门DC1故障 E37 S-STER-RCS1 后门CS1故障 E38 S-STER-RDC1 后门DC1故障 E39 S-STER-WGD 秤量装置故障 E41 SW-P1ACL-HNG P1ACL故障E42 SW-TCA-HNG TCA故障E43 SW-CNV-HNG CNV故障E44 SW-ASC1-HNG SC故障E45 SW-FCS1-HNG 前门CS1故障 E46 SW-FDC1-HNG 前门DC1故障 E47 SW-RCS1-HNG 后门CS1故障 E48 SW-RDC1-HNG 后门DC1故障 E49 SW-WGD-HNG 秤量装置故障。

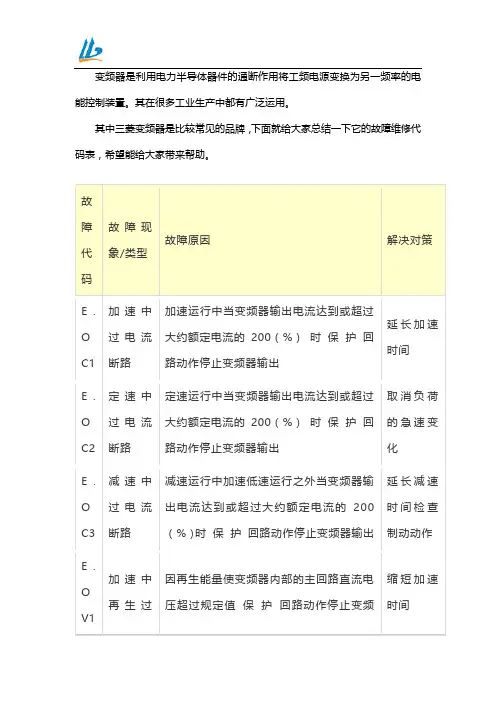

变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

其在很多工业生产中都有广泛运用。

其中三菱变频器是比较常见的品牌，下面就给大家总结一下它的故障维修代码表，希望能给大家带来帮助。

备销售、维护及电气系统维修改造的高科技公司。

主要经营西门子（SIEMENS）ABB、施耐德（Schneider）等品牌的变频器、直流调速器、软启动器、PLC、触摸屏、数控系统、单片机、电路板等各种进口工业仪器设备，服务中心配备了百万备品备件以及完备的诊断检测仪器和软件诊断技术，拥有一支技术精湛、经验丰富的技术团队。

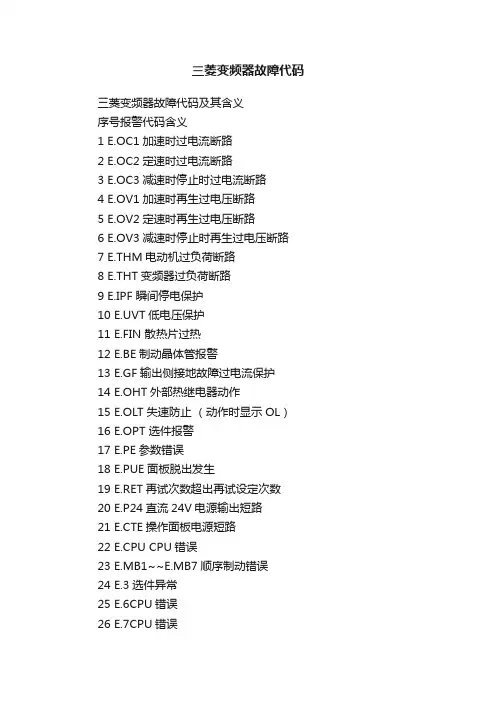

三菱变频器故障代码
三菱变频器故障代码及其含义
序号报警代码含义
1 E.OC1加速时过电流断路
2 E.OC2定速时过电流断路
3 E.OC3减速时停止时过电流断路
4 E.OV1加速时再生过电压断路
5 E.OV2定速时再生过电压断路
6 E.OV3减速时停止时再生过电压断路
7 E.THM电动机过负荷断路
8 E.THT变频器过负荷断路
9 E.IPF 瞬间停电保护
10 E.UVT低电压保护
11 E.FIN 散热片过热
12 E.BE制动晶体管报警
13 E.GF输出侧接地故障过电流保护
14 E.OHT外部热继电器动作
15 E.OLT失速防止（动作时显示OL）
16 E.OPT 选件报警
17 E.PE参数错误
18 E.PUE面板脱出发生
19 E.RET再试次数超出再试设定次数
20 E.P24直流24V电源输出短路
21 E.CTE操作面板电源短路
22 E.CPU CPU错误
23 E.MB1~~E.MB7顺序制动错误
24 E.3选件异常
25 E.6CPU错误
26 E.7CPU错误
27 E.LF输出缺相保护
28FN Fan风扇故障
29OL失速防止过电流
30oL失速防止过电压
31PS面板停止远方控制运行时是否使用了操作面板的“STOP”键进行停止？32Err 操作错误。
