三菱变频器错误代码及处理方式三菱变频器错误代码及处理方式操作面板显示E.OC1加速时过电流名称加速时过电流切断内容加速运行中，当变频器输出电流超过额定电流的约230%以上时，保护电路动作，停止变频器输出。
检查要点1.是否为急加速运行。
2.用于升降的下降加速时间是否过长。
3.是否存在输出短路、接地现象。
4.是否尽管电机的额定频率为50Hz，但Pr.3基准频率的设定值仍为60Hz。
5.失速防止动作是否合适。
6.再生频度是否过高。
（再生时输出电压是否比V/F标准值大，是否因电机电流增加而产生过电流。
）处理1.延长加速时间。
（缩短用于升降的下降加速时间。
）2.启动时“E.OC1”总是点亮的情况下，请尝试脱开电机启动。
如果“E.OC1”仍点亮，请与经销商联系。
3.确认接线是否正常，确保无输出短路及接地发生。
4.请将Pr.3基准频率设定为50Hz。
（参照第84页）5.将失速防止动作设定为适当的值。
（参照第78页）6.请在Pr.19 基准频率电压中设定基准电压（电机的额定电压等）。
参考资料：三菱变频器说明书显示E.OC1名称：加速中过电流断路内容：加速运行中，当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。
检查：是否急加速运转。
输出是否短路，接地。
处理：延长加速时间显示E.OC2名称：定速中过电流断路内容：定速运行中，当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。
检查：负荷是否有急速变化。
输出是否短路，接地。
处理：取消负荷的急速变化。
显示E.OC3名称：减速中过电流断路内容：减速运行中（加速、低速运行之外），当变频器输出电流达到或超过大约额定电流的200%时，保护回路动作，停止变频器输出。
检查：是否急减速运转。
输出是否短路，接地。
电机的机械制动是否过早。
处理：延长减速时间。
检查制动动作。
显示E.OV1名称：加速中再生过电压断路内容：因再生能量，使变频器内部的主回路直流电压超过规定值，保护回路动作，停止变频器输出。
三菱变频器常见故障报警代码说明当三菱变频器发生异常，保护功能动作，报警停止后，PU显示部上自动显示三菱变频器故障报警代码。
我们可以通过显示代码，进行错误诊断，并以此进行必要措施！万一没有下列显示，或其他为难的问题，请及时与旭兴达自动化技术部取得联系。
一、三菱变频器故障报警代码之严重故障代码故障名称检查要点E.OC1 加速时过电流断路是否急加速运转输出是否短路，主回路电源(R,S,T)是否供电。
E.OC2 定速时过电流断路负荷是否有急速变化，输出是否短路。
E.OC3 减速时过电流断路是否急减速运转，输出是否短路，电机的机械制动是否过早E.OV1 加速时再生过电压断路加速度是否太缓慢。
E.OV2 定速时再生过电压断路负荷是否有急速变化。
E.OV3 减速，停止时再生过电压断路是否急减速运转。

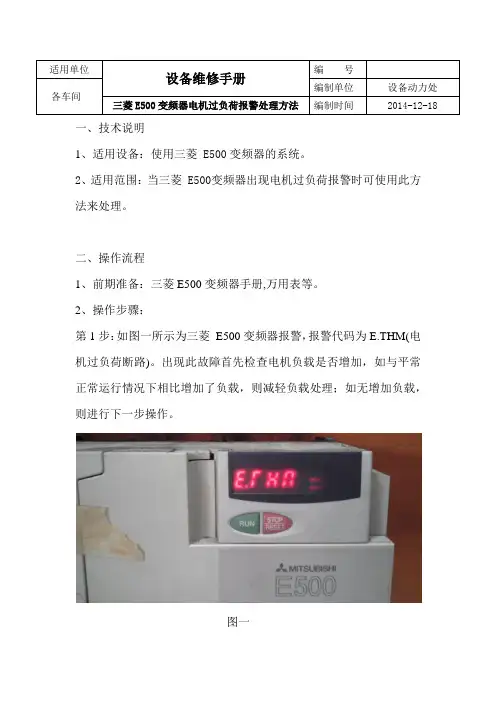

E.THM 电机过负荷断路(电子过流保护) 电机是否在过负荷状态下使用。
E.THT 变频器过负荷断路(电子过流保护) 电机是否在过负荷状态下使用。
E.IPF 瞬时停电保护调查瞬时停电发生的原因E.UVT 欠压保护有无大容量的电机启动，P，P1之间是否接有短路片或直流电抗器。
E.FIN 散热片过热周围温度是否过高，冷却散热片是否堵塞。
E.GF 输出侧接地故障过电流保护电机，连接线是否接地E.OHT 外部热继电器动作电机是否过热。
在Pr.180～Pr.186(输入端子功能选择)中任一个，设定值7（OH信号) 是否正确设定。
E.BE 制动晶体管异常减少负荷J，制动的使用频率是否合适E.OLT 失速防止电机是否在过负荷状态下使用E.OPT 选件报警E.OP1～OP3 选件插口异常选件功能的设定、操作是否有误。
(1～3显示选件插口号)E.PE 参数记忆因子异常参数写入回数是否太多E.PUE PU脱出发生DU或PU的安装是否太松确认Pr.75的设定值E.RET 再试次数溢出调查异常发生的原因E.CPU CPU错误E. 6 CPU错误E. 7 CPU错误E.P24 直流24V电源输出短路PC端子输出是否短路E.CTE 操作面板用电源输出短路PU接口连接线是否短路。
三菱变频器目前在市场上用量最多的就是A500系列，以及E500系列了，A500系列为通用型变频器，适合高启动转矩和高动态响应场合的使用。
而E500系列则适合功能要求简单，对动态性能要求较低的场合使用，且价格较有优势。
就三菱变频器在市场上使用最广的两款型号的一些新的故障及相应处理办法做一些简单介绍。
OC1、OC3故障。
三菱变频器出现OC（过电流故障）很多时候会是以下几方面原因造成的（现以A500系列变频器为例）。
（1）参数设置问题不当引起的，如时间设置过短；（2）外部因素引起的，如电机绕组短路，包括（相间短路，对地短路等）；（3）变频器硬件故障，如霍尔传感器损坏，IGBT模块损坏等。
在现在的维修中，我们有时排除以上这些原因可能还是解决不了问题，OC故障仍然存在，当然更换控制板也不是解决问题的办法，这时可以考虑一下驱动电路是否存在问题。
三菱A500变频器的检测电路做的相当强大，以上这些检测点只要有任何一处有问题都可能会报警，无法正常运行。
除了一般性驱动电路所包括的驱动电源，驱动光耦隔离，驱动信号放大电路，还包括输出信号回馈电路等。
在以前我们介绍的检测手段无法解决问题的情况下，要特别注意驱动电路是否正常，检测方向主要包括刚才介绍的三菱驱动电路的几个组成部分。
UVT故障。
UVT为欠压故障，相信很多客户在使用中还是会碰到这样的问题，我们常见的欠压检测点都是直流母线侧的电压，经大阻值电阻分压后采样一个低电压值，与标准电压值比较后输出电压正常信号，过压信号或是欠压信号。
对于三菱A500系列变频器电压信号的采样值则是从开关电源侧取得的，并经过光电耦合器隔离，在我们的维修过程中，发现光耦的损坏在造成欠压故障的原因中占有了很大的比重，这种现象在以前的变频器维修中还是不多见的。
E6，E7故障。
E6，E7故障对于广大用户来说一定不陌生，这是一个比较常见的三菱变频器典型故障，当然损坏原因也是多方面的。
（1）集成电路1302H02损坏。
通过三菱变频器的显示来判断故障点的所在。
1．OC.过电流，这可能是变频器里面最常见的故障了。
我们首先要排除由于参数问题而导致的故障。
例如：电流限制，加速时间过短都有可能导致过电流的产生。
然后我们就必须判断是否电流检测电路出问题了。
以FR-A740-15K-CHT为例：我们有时会看到FR-A740-15K-CHT在不接电机运行的时候面板也会有电流显示。
电流来自于哪里呢？这时就要测试一下它的三个霍尔传感器，为确定那一相传感器损坏我们可以每拆一相传感器的时候开一次机看是否会有电流显示，经过这样试验后基本能排除OC故障。
2．OV.过电压，我们首先要排除由于参数问题而导致的故障。
例如减速时间过短，以及由于再生负载而导致的过压等，然后我们可以看一下输入侧电压是否有问题，最后我们可以看一下电压检测电路是否出现了故障，一般的电压检测电路的电压采样点，都是中间直流回路的电压。
我们以FR-A740-15K-CHT为例，它由直流回路取样后（530V左右的直流）通过阻值较大电阻降压后再由光耦进行隔离，当电压超过一定值时，显示“5”过压（此机器为数码管显示）我们可以看一下电阻是否氧化变值，光耦是否有短路现象等。
3．UV.欠电压。
我们首先可以看一下输入侧电压是否有问题，然后看一下电压检测电路，故障判断和过压相同。
4．FU.快速熔断器故障。
在现行推出的变频器大多推出了快熔故障检测功能。
（特别是大功率变频器）以FR-A740-45K-CHT变频器为例。
它主要是对快熔前面后面的电压进行采样检测，当快熔损坏以后必然会出现快熔一端电压没有，此时隔离光耦动作，出现FU报警。
更换快熔就因该能解决问题。
特别应该注意的是在更换快熔前必须判断主回路是否有问题。
5．OH.过热，主要引起原因变频器内部散热不好。
我们可以检查散热风扇及通风通道。
6．SC.短路故障。
我们可以检测一下变频器内部是否有短路现象。
我们以三菱FR-F740-15K-CHT为例，我们检测一下内部线路，可能不一定有短路现象，此时我们可以检测一下功率模块有可能出现了故障，在驱动电路正常的情况下，更换功率模块，应该能修复机器。
三菱变频器故障代码表
1. 引言
三菱变频器是一种广泛应用于工业控制领域的设备，用于调节电机的转速。
在使用过程中，有时会出现故障，为了迅速诊断问题并解决故障，掌握变频器故障代码表是非常重要的。
本文档将介绍三菱变频器常见的故障代码及其解决方法，帮助用户在发生故障时能够迅速进行故障排除。
2. 故障代码表
下表列出了三菱变频器常见的故障代码及其解决方法：
3. 注意事项
在使用过程中遇到故障时，用户应注意以下事项：
- 首先，安全第一。
在排除故障前，务必断开变频器的电源，
避免电击和其他潜在的危险。
- 其次，仔细阅读变频器的使用手册，按照指示进行故障排除。
不要随意更改参数和操作变频器，以免引发更严重的问题。
- 此外，定期检查变频器设备和配件的状态，确保其正常运行。
如果发现异常，及时采取措施修复或更换设备。
4. 结论
掌握三菱变频器故障代码表是迅速诊断和排除故障的关键。
通
过对常见故障代码及其解决方法的了解，用户可以减少生产停机时间，并确保设备的正常运行。
在使用变频器时，用户应根据实际情
况进行故障排除，并且要时刻关注安全问题。
希望本文档对三菱变频器用户在故障排除方面提供了帮助，如有其他疑问，请参考三菱变频器的详细使用手册或咨询专业人士。
三菱变频器的常见故障三菱变频器是一种常用的电力控制设备，主要用于控制电机的运转速度。
然而，由于长时间使用和其他因素的影响，三菱变频器也会出现一些常见的故障。
本文将介绍三菱变频器的常见故障及其解决方法，希望能为用户提供一些参考和帮助。
故障1：变频器无法启动在使用三菱变频器时，有时会遇到无法启动的情况。
这可能是由于以下几个原因导致的：原因1：电源故障当变频器无法启动时，首先需要确认电源是否正常。
可以检查电源开关、插座、电源线路等，确保电源供电正常。
原因2：控制信号故障如果电源供电正常，但变频器仍无法启动，可能是由于控制信号故障导致的。
可以检查控制信号线路及开关、编码器、接口卡等设备，确定故障原因。
原因3：变频器内部故障如果以上两种情况都没有问题，那么可能是由于变频器本身内部故障导致的。
这时需要专业人员进行检修或更换设备。
故障2：变频器输出异常当变频器输出异常时，电机的运转可能会受到影响，从而影响生产效率。
下面是一些常见的变频器输出异常情况及其解决方法：异常1：输出电压异常输出电压异常可能是由于控制信号出现问题、变频器内部损坏、输出电容故障等原因导致的。
解决方法包括检查控制信号线路、更换变频器内部损坏部件、更换电容等。
异常2：输出频率异常输出频率异常可能是由于编码器损坏、控制信号异常、电源电压异常等原因导致的。
解决方法包括更换编码器、修复控制信号线路、确保电源电压正常等。
异常3：输出电流异常输出电流异常可能是由于电动机故障、控制信号异常、过负荷等原因导致的。
解决方法包括检查电动机状态、修复控制信号异常、检查是否过载等。
故障3：电机无法控制电机无法控制也是常见的三菱变频器故障之一。
这可能是由于以下原因导致的：原因1：控制信号故障控制信号故障可能会导致电机无法控制。
可以检查与控制信号相关的设备和线路，修复异常问题。
原因2：编码器故障编码器问题也可能导致电机无法控制。
可以检查编码器状态，修复故障或更换设备。
