AWS焊接符号与中国标准焊接符号比较
1. 焊接符号所在基准线上的位置不同所表示的意义也不同
与中国标准相同，焊接符号也包含基准线和箭头线这样的基本元素，同样也有辅助符号，焊接符号的表示方式基本上都差不多。
例如，角焊缝国标的和AWS标准的表示的都是用三角符号。
不过，焊接符号所在基准线的位置，所表示的意思却恰恰相反。
下面三个图表示的是两个钢板的焊接，A、B、C三个图是等效的。
从上面图中可以看到，对于AWS当焊接符号位于基准线下面时，焊接在箭头指示侧，如A图所示；当焊接符号位于基准线上面时，焊接在非箭头指示侧，如B图所示。
可以这么理解，AWS 焊接符号和中国标准的焊接符号表示的焊接位置正好是相反的。
2. 断续焊的焊接符号不同
下面两个图表示的意思是一样的，即：焊角高度为5，焊缝长
度为100，焊缝间隙为100的一个焊接示意图。
从以上两个图可以看出，AWS标准的断续焊所指的焊缝间距是两个相邻焊缝中心的距离，而国内表示的却是相邻焊缝之间的间隙。
焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
我国的焊接符号是由国家标准GB324规定的。
焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。
焊接符号可以表示出:(1)所焊焊缝的位置。
(2)焊缝横截面形状(坡口形状)及坡口尺寸。
(3)焊缝表面形状特征。
(4)表示焊缝某些特征或其他要求。
焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一1988《焊缝代号》。
(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
表示辅时表示示焊缝的辅辅助符号表示时，可以不用示焊缝的补辅助符号有哪示焊缝表面形用辅助符号。
补充符号有哪哪些形状特征的符哪些符号，见表2--3。
不需要确确切地说明焊焊缝的表面形形状补表示补充符号是为示焊缝的尺为了补充说明尺寸符号有哪明焊缝的某些哪些些特征而采用的符号，见表表2-4。
焊焊接指一标焊缝的尺寸符接符号标注指引线是表示一条为虚线)组标注在基准线符号见表2-5注中的指引线示指引焊缝位组成。
指引线线上，必要时5。
线位置的符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。
焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。
为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。
表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。
GB324-1988中规定了13种焊缝形式的符号，见表2-2。
点击下载（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) 。
(2) 。
表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。
不需要确切地说明焊缝的表面形状时，可以不用辅助符号。
表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。
表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。
焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。
由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。
指引线指向有关焊缝处，基准线一般应为水平线。
焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。
焊接符号标注方法完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。
标注箭头线时，可指向焊缝或不指向焊缝，如图3-19所示。
基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。
国标、美标及欧标焊接规范对比第一部分国标、美标及欧标关于焊缝坡口的对比对建筑钢结构中常用的典型坡口形式和焊接方法SMAW/GMAW/SAW进行对比●JGJ81：2002建筑钢结构焊接技术规程●ISO 9692-1：焊接及相关工艺——推荐的焊接坡口第1 部分：钢的焊条电弧焊、气体保护焊、气焊、TIG 焊及高能束焊●ISO 9692-2：焊接及相关工艺——推荐的焊接坡口第2 部分：钢的埋弧焊●AWS D1.1/D1.1M 美国钢结构焊接规范1 焊接方法及焊透种类表示差异JGJ 81-2002:a、焊接方法及焊透种类代号代号焊接方法焊透种类MC手工电弧焊接完全焊透焊接MP 部分焊透焊接GC 气体保护电弧焊接自保护电弧焊接完全焊透焊接GP 部分焊透焊接SC埋弧焊接完全焊透焊接SP 部分焊透焊接b、接头形式及坡口形状代号接头形式坡口形状代号名称代号名称I I 形坡口B 对接接头V V 形坡口X X 形坡口U U 型坡口L 单边V 形坡口K K 形坡口T T 形接头U①U 形坡口J①单边U 形坡口C 角接头注：①—当钢板厚度≥50mm 时，可采用U 形或J 形坡口。
c、焊接面及垫板种类代号反面垫板种类焊接面代号使用材料代号焊接面规定BS 钢衬垫 1 单面焊接BF 其它材料的衬垫 2 双面焊接d、焊接位置代号焊接位置平焊横焊立焊仰焊代号 F H V O e、坡口各部分的尺寸代号代号坡口各部分的尺寸t 接缝部位的板厚(mm)b 坡口根部间隙或部件间隙(mm)H 坡口深度(mm)p 坡口钝边(mm)a 披口角度(°)f、焊缝表示方法AWS D1.1-2008:焊缝表示方法：接头类型符号-母材厚度和熔深符号焊缝类型符号-焊接方法符号2 坡口形式比较2.1 典型坡口形式全熔透焊缝差异：符合标准焊接方法 板厚 焊接位置 坡口尺寸 允许偏差 坡口示意图零件图用 装配用 JGJ 81SMAW 3~6 所有 b=t/2 0,+1.5 -3,+1.5GMAW FCAW3~8 所有 b=0~3 0,+1.5 -3,+1.5 SAW 6~12 F b=0 ±0 0,+1.5 AWS D1.1SMAW6（max ） 所有 R=T1/2 +2,-0 +2,-3 GMAW FCAW10（max ） 所有 R=0到3 +2,-0 +2,-3 SAW10（max ） F R=0 ±0 +2,-0 16（max ）FR=0±0+2,-0总结 I 型坡口对接接头，背部清根，差异主要体现在偏差允许值上，AWS 所允许的偏差范围大于JGJ81。

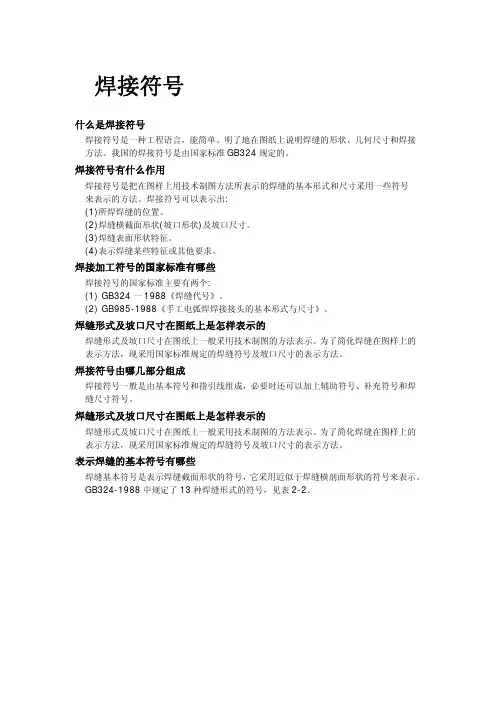

焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。
