第二章晶体结构与晶体中的缺陷内容提要：通过讨论有代表性的氧化物、化合物和硅酸盐晶体结构，用以掌握与本专业有关的各种晶体结构类型。
介绍了实际晶体中点缺陷分类；缺陷符号和反应平衡。
固熔体分类和各类固熔体、非化学计量化学化合物的形成条件。
简述了刃位错和螺位错。
硅酸盐晶体结构是按晶体中硅氧四面体在空间的排列方式为孤岛状、组群状、链状、层装和架状五类。
这五类的[SiO4]四面体中，桥氧的数目也依次由0增加到4，非桥氧数由4减至0。
硅离子是高点价低配位的阳离子。
因此在硅酸盐晶体中，[SiO4]只能以共顶方式相连，而不能以共棱或共面方式相连。

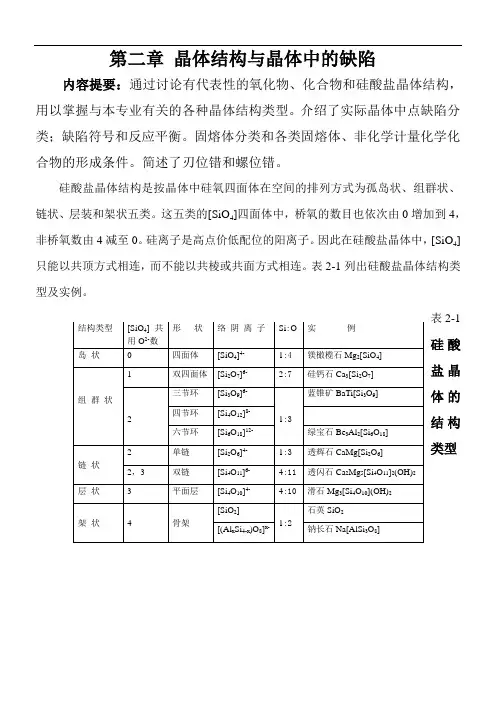

表2-1列出硅酸盐晶体结构类型及实例。
表2-1 Array硅酸盐晶体的结构类型真实晶体在高于0K的任何温度下，都或多或少地存在着对理想晶体结构的偏离，即存在着结构缺陷。
晶体中的结构缺陷有点缺陷、线缺陷、面缺陷和复合缺陷之分，在无机材料中最基本和最重要的是点缺陷。
点缺陷根据产生缺陷的原因分类，可分为下列三类：（1）热缺陷（又称本征缺陷）热缺陷有弗仑克儿缺陷和肖特基缺陷两种基本形式。
弗仑克儿缺陷是指当晶格热震动时，一些能量足够大的原子离开平衡位置而挤到晶格点的间隙中，形成间隙原子，而原来位置上形成空位，这种缺陷称为弗仑克儿缺陷。
肖特基缺陷是指如果正常格点上原子，热起伏后获得能量离开平衡位置，跃迁到晶体的表面，而在原正常格点上留下空位，这种缺陷称为肖特基缺陷。
（2）杂质缺陷（非本征缺陷）（3）非化学计量化学化合物为了便于讨论缺陷反应，目前广泛采用克罗格-明克（Kroger-Vink）的点缺陷符号（见表2-2）。
表2-2 Kroger-Vink缺陷符号（以M2+X2-为例）缺陷反应方程式书写规则：（1）位置关系。
（2）质量平衡。
（3）电荷守恒。
热缺陷平衡浓度n/N：n/N=exp(-∆G t/2kT)其中n——TK时形成n个孤立空位；∆G t——热缺陷形成自由焓；h——波儿兹曼常数。
