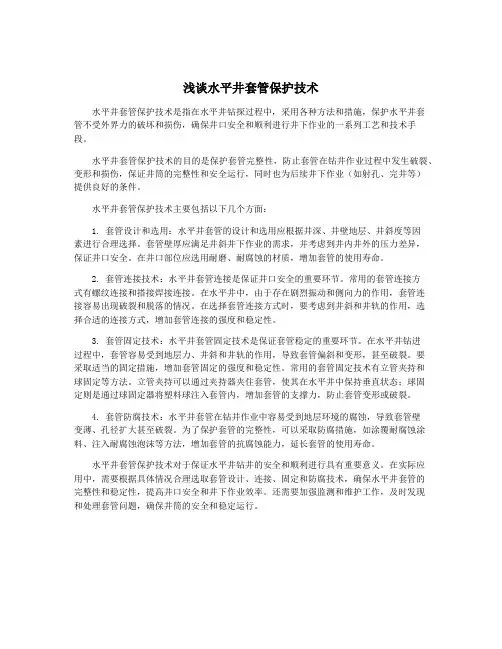

浅谈水平井套管保护技术水平井套管保护技术是指在水平井钻探过程中，采用各种方法和措施，保护水平井套管不受外界力的破坏和损伤，确保井口安全和顺利进行井下作业的一系列工艺和技术手段。
水平井套管保护技术的目的是保护套管完整性，防止套管在钻井作业过程中发生破裂、变形和损伤，保证井筒的完整性和安全运行，同时也为后续井下作业（如射孔、完井等）提供良好的条件。
水平井套管保护技术主要包括以下几个方面：1. 套管设计和选用：水平井套管的设计和选用应根据井深、井壁地层、井斜度等因素进行合理选择。
套管壁厚应满足井斜井下作业的需求，并考虑到井内井外的压力差异，保证井口安全。
在井口部位应选用耐磨、耐腐蚀的材质，增加套管的使用寿命。
2. 套管连接技术：水平井套管连接是保证井口安全的重要环节。
常用的套管连接方式有螺纹连接和搭接焊接连接。
在水平井中，由于存在剧烈振动和侧向力的作用，套管连接容易出现破裂和脱落的情况。
在选择套管连接方式时，要考虑到井斜和井轨的作用，选择合适的连接方式，增加套管连接的强度和稳定性。
3. 套管固定技术：水平井套管固定技术是保证套管稳定的重要环节。
在水平井钻进过程中，套管容易受到地层力、井斜和井轨的作用，导致套管偏斜和变形，甚至破裂。
要采取适当的固定措施，增加套管固定的强度和稳定性。
常用的套管固定技术有立管夹持和球固定等方法。
立管夹持可以通过夹持器夹住套管，使其在水平井中保持垂直状态；球固定则是通过球固定器将塑料球注入套管内，增加套管的支撑力，防止套管变形或破裂。
4. 套管防腐技术：水平井套管在钻井作业中容易受到地层环境的腐蚀，导致套管壁变薄、孔径扩大甚至破裂。
为了保护套管的完整性，可以采取防腐措施，如涂覆耐腐蚀涂料、注入耐腐蚀泡沫等方法，增加套管的抗腐蚀能力，延长套管的使用寿命。
水平井套管保护技术对于保证水平井钻井的安全和顺利进行具有重要意义。
在实际应用中，需要根据具体情况合理选取套管设计、连接、固定和防腐技术，确保水平井套管的完整性和稳定性，提高井口安全和井下作业效率。
浅谈水平井套管保护技术水平井是一种水平钻井技术，用于在地层中开采油气资源。
在水平井钻探过程中，套管保护技术是非常关键的，它能够保护井筒和井壁免受侵蚀和破坏，确保井筒的完整性和稳定性。
本文将从套管保护技术的原理、影响因素和现状等方面进行浅谈。
水平井套管保护技术的原理主要包括井口套管的设计、材料选择、涂层保护和监测控制等。
井口套管需要根据井筒内的工作环境和井下的压力变化等因素进行合理的设计，确保套管能够承受井下的压力和温度。
材料的选择也非常重要，常见的套管材料有碳钢、合金钢等，选择合适的材料可以增强套管的硬度和抗腐蚀性能。
涂层保护也是一种常用的套管保护技术，可以提高套管的抗腐蚀和防污染能力。
在套管保护过程中，监测控制技术可以帮助工程师实时了解套管的工作状态，及时干预和修复。
水平井套管保护技术的影响因素主要包括地层压力、井筒产生的振动、井壁的稳定性和流体的腐蚀等。
地层压力是指地下深处的岩石对井筒的压力，过高的地层压力容易导致套管的破裂和变形。
井筒产生的振动是指在钻探过程中，钻铤和岩石之间产生的冲击力，它会影响套管的稳定性和完整性。
井壁的稳定性是指地层岩石对井壁的支撑力，如果井壁不稳定，容易发生坍塌和溃流现象。
流体的腐蚀是指在钻井和油气生产过程中，井下流体对套管的腐蚀作用，腐蚀会使套管表面出现裂纹和孔洞，从而导致套管的破坏。
目前，水平井套管保护技术在国内外都有不同程度的应用。
在国外主要应用较早，已经积累了丰富的经验和成果；而在国内，水平井套管保护技术的研究和应用还相对较少，但随着油气资源的不断开发和技术的进步，水平井套管保护技术将得到更广泛的应用。
水平井套管保护技术对于保证井筒的完整性和稳定性是非常重要的。
随着水平井开采技术的发展，套管保护技术将不断完善和创新，以满足日益增长的油气开采需求。

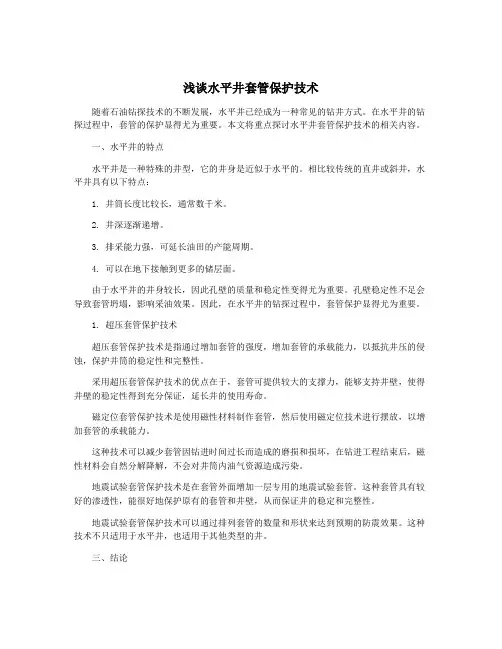

浅谈水平井套管保护技术随着石油钻探技术的不断发展，水平井已经成为一种常见的钻井方式。
在水平井的钻探过程中，套管的保护显得尤为重要。
本文将重点探讨水平井套管保护技术的相关内容。
一、水平井的特点水平井是一种特殊的井型，它的井身是近似于水平的。
相比较传统的直井或斜井，水平井具有以下特点：1. 井筒长度比较长，通常数千米。
2. 井深逐渐递增。
3. 排采能力强，可延长油田的产能周期。
4. 可以在地下接触到更多的储层面。
由于水平井的井身较长，因此孔壁的质量和稳定性变得尤为重要。
孔壁稳定性不足会导致套管坍塌，影响采油效果。
因此，在水平井的钻探过程中，套管保护显得尤为重要。
1. 超压套管保护技术超压套管保护技术是指通过增加套管的强度，增加套管的承载能力，以抵抗井压的侵蚀，保护井筒的稳定性和完整性。
采用超压套管保护技术的优点在于，套管可提供较大的支撑力，能够支持井壁，使得井壁的稳定性得到充分保证，延长井的使用寿命。
磁定位套管保护技术是使用磁性材料制作套管，然后使用磁定位技术进行摆放，以增加套管的承载能力。
这种技术可以减少套管因钻进时间过长而造成的磨损和损坏，在钻进工程结束后，磁性材料会自然分解降解，不会对井筒内油气资源造成污染。
地震试验套管保护技术是在套管外面增加一层专用的地震试验套管。
这种套管具有较好的渗透性，能很好地保护原有的套管和井壁，从而保证井的稳定和完整性。
地震试验套管保护技术可以通过排列套管的数量和形状来达到预期的防震效果。
这种技术不只适用于水平井，也适用于其他类型的井。
三、结论综上所述，水平井套管保护技术在钻探过程中显得极为重要。
超压套管保护技术、磁定位套管保护技术和地震试验套管保护技术都有其优缺点，我们可以根据钻探的具体情况选择合适的套管保护技术，来提高采油效果，保护井筒的稳定性和完整性。
1、套管基本知识
海洋油气田开发工程中常规的套管程序包括：隔水导管、表层套管、中间技术套管(1～3层，视井深和工程情况而定)和生产套管。
生产套管(又称油层套管)是为地下储集层中的石油或天然气流至地面创造良好的流动通道,用以保护井壁、隔离各层流体，以利于油气井分层测试、分层开采和分层改造。
按照API标准划分，API 准套管有十个钢级，即H40、J55、K55、T95、N80、C90、C95、L80、P110、125Q。
API规范中，钢级代号后面的数值乘以6894．757kPa(1000psi)，即为套管以kPa(或psi)为单位的最小屈服强度。
这一规定除了极少数例外，也适应于非API 标准的套管，非API 标准套管是根据钻井和采油工程需要而超出API 标准的进一步发展。
API 套管钢级的强度指标表
非API 标准套管各种钢级的强度指标表
常见套管螺纹扣型分类：
螺纹最高泄漏压力（Mpa）
硫化氢使钢体脆性断裂，即发生氢脆，在低温下API 高强度钢中氢脆现象更严重，而非API钢级套管如NKK 系列套管较宜于有硫化氢存在的环境下使用。
在存在CO2环境下宜选用API 无缝钢管而不宜选用电阻焊钢管，或选用抗腐蚀合金钢如Cr不锈钢管。
2、API 油管相关知识
根据油管的强度，API 油管以分为H40、J55、N80、L80、C90、T95 和P110，共七个钢级。
钢级代号的物理意义跟套管钢级中的规定相同。
数字越大，表示该钢级油管的强度越高。
油管钢级颜色标记见下表。
套管回接技术实施案例套管回接工艺，就是将螺纹连接滑脱、断、裂的套管倒出来，用同一钢级、壁厚的套管在井内重新连接起来，试压达到采油工艺标准的工艺技术。
1问题的提出辽河油田荣16-XX井1991年3月10日完井作业。
φ139.7mm套管下深2666.03m，循环钻井液准备接水泥头活动套管时，上提拉力1100KN螺纹连接滑脱，套管落井，落鱼长2377.10m，鱼顶289.93m。
分析起出的套管，受力部分的螺纹变形呈X型，认为鱼头内螺纹完好。
后用套管回接工艺技术回接成功，减少了事故的经济损失。
套管回接工艺技术的难点是保证回接质量，而保证质量的关键问题是在井内上扣不错扣，既不满扣而又不能胀裂套管接头。
经充分讨论，设计加工了一种辅助工具，在短距离内扶正、限位，就能保证回接质量，并在荣16-XX井套管回接工艺试验中取得成功。
2套管回接引导器套管回接引导器的作用有两个：一是引导套管入鱼头；二是扶正、限位。
既保证不错扣，又不能胀裂套管接箍。
φ141mm套管回接引导器尺寸见图1所示。
图1套管回接引导器3套管回接工艺技术措施3.1依据采油树套管头标准高度加工调节长度套管；3.2螺纹涂匀涂好高压密封脂；3.3引导器同套管连接要找中，焊缝距螺纹顶端140mm；3.4计算碰顶、上扣方入；3.5下钻至鱼顶位置，慢慢旋转引导入鱼头，至上扣方入后记录上扣圈数(φ139.7mm套管为26扣）；3.6回接上满扣，上提试验拉力不超过套管螺纹抗滑脱负荷的1/3；3.7试压15～20Mpa，30min压力不降为合格。
4试验1991年3月12日在荣16-XX井首次进行套管回接工艺试验。
按工艺技术要求将引导器（图1）同套管连接好，下至鱼顶289.93m处，慢慢旋转引导入鱼头。
入鱼头后下放套管160mm，悬重下降10KN，用转盘慢慢旋转上加。
悬重上升表明已开始上扣，并记录上扣圈数，上扣压力保持在5～10KN之间。
上扣转盘共转22圈，用5道猫头绳紧扣，证明扣已上满，上提拉力1200KN 解卡。

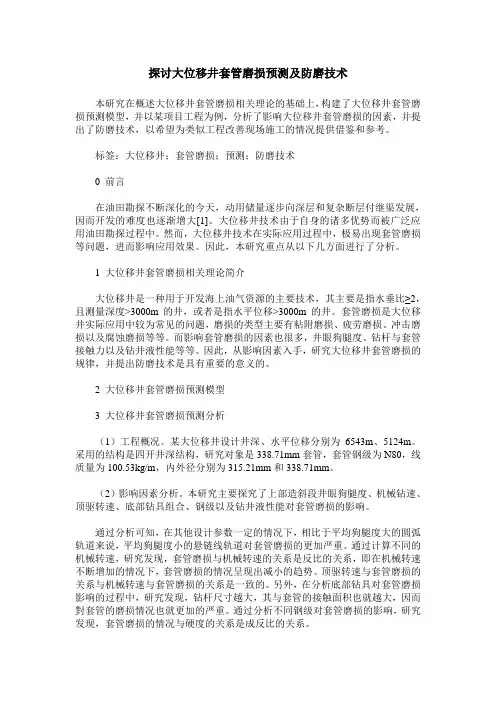

探讨大位移井套管磨损预测及防磨技术本研究在概述大位移井套管磨损相关理论的基础上，构建了大位移井套管磨损预测模型，并以某项目工程为例，分析了影响大位移井套管磨损的因素，并提出了防磨技术，以希望为类似工程改善现场施工的情况提供借鉴和参考。
标签：大位移井；套管磨损；预测；防磨技术0 前言在油田勘探不断深化的今天，动用储量逐步向深层和复杂断层付继渠发展，因而开发的难度也逐渐增大[1]。
大位移井技术由于自身的诸多优势而被广泛应用油田勘探过程中。
然而，大位移井技术在实际应用过程中，极易出现套管磨损等问题，进而影响应用效果。
因此，本研究重点从以下几方面进行了分析。
1 大位移井套管磨损相关理论简介大位移井是一种用于开发海上油气资源的主要技术，其主要是指水垂比≥2，且测量深度>3000m的井，或者是指水平位移>3000m的井。
套管磨损是大位移井实际应用中较为常见的问题，磨损的类型主要有粘附磨损、疲劳磨损、冲击磨损以及腐蚀磨损等等。
而影响套管磨损的因素也很多，井眼狗腿度、钻杆与套管接触力以及钻井液性能等等。
因此，从影响因素入手，研究大位移井套管磨损的规律，并提出防磨技术是具有重要的意义的。
2 大位移井套管磨损预测模型3 大位移井套管磨损预测分析（1）工程概况。
某大位移井设计井深、水平位移分别为6543m、5124m。
采用的结构是四开井深结构，研究对象是338.71mm套管，套管钢级为N80，线质量为100.53kg/m，内外径分别为315.21mm和338.71mm。
（2）影响因素分析。
本研究主要探究了上部造斜段井眼狗腿度、机械钻速、顶驱转速、底部钻具组合、钢级以及钻井液性能对套管磨损的影响。
通过分析可知，在其他设计参数一定的情况下，相比于平均狗腿度大的圆弧轨道来说，平均狗腿度小的悬链线轨道对套管磨损的更加严重。
通过计算不同的机械转速，研究发现，套管磨损与机械转速的关系是反比的关系，即在机械转速不断增加的情况下，套管磨损的情况呈现出减小的趋势。

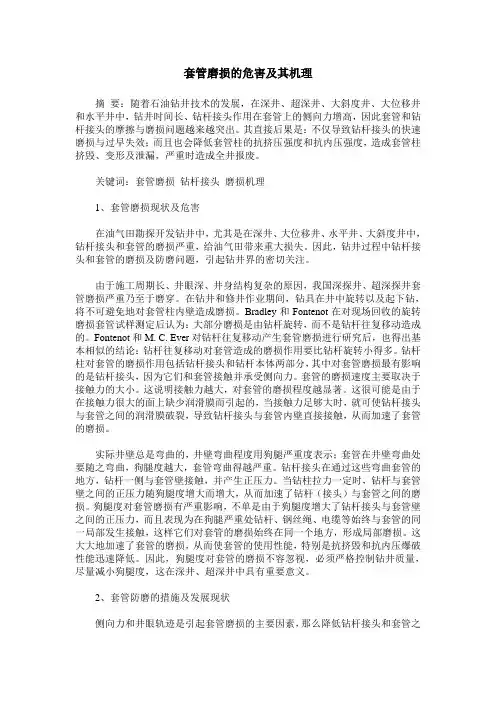

套管磨损的危害及其机理摘要：随着石油钻井技术的发展，在深井、超深井、大斜度井、大位移井和水平井中，钻井时间长、钻杆接头作用在套管上的侧向力增高，因此套管和钻杆接头的摩擦与磨损问题越来越突出。
其直接后果是：不仅导致钻杆接头的快速磨损与过早失效；而且也会降低套管柱的抗挤压强度和抗内压强度，造成套管柱挤毁、变形及泄漏，严重时造成全井报废。
关键词：套管磨损钻杆接头磨损机理1、套管磨损现状及危害在油气田勘探开发钻井中，尤其是在深井、大位移井、水平井、大斜度井中，钻杆接头和套管的磨损严重，给油气田带来重大损失。
因此，钻井过程中钻杆接头和套管的磨损及防磨问题，引起钻井界的密切关注。
由于施工周期长、井眼深、井身结构复杂的原因，我国深探井、超深探井套管磨损严重乃至于磨穿。
在钻井和修井作业期间，钻具在井中旋转以及起下钻，将不可避免地对套管柱内壁造成磨损。
Bradley和Fontenot在对现场回收的旋转磨损套管试样测定后认为：大部分磨损是由钻杆旋转，而不是钻杆往复移动造成的。
Fontenot和M. C. Ever对钻杆往复移动产生套管磨损进行研究后，也得出基本相似的结论：钻杆往复移动对套管造成的磨损作用要比钻杆旋转小得多。
钻杆柱对套管的磨损作用包括钻杆接头和钻杆本体两部分，其中对套管磨损最有影响的是钻杆接头，因为它们和套管接触并承受侧向力。
套管的磨损速度主要取决于接触力的大小。
这说明接触力越大，对套管的磨损程度越显著。
这很可能是由于在接触力很大的面上缺少润滑膜而引起的，当接触力足够大时，就可使钻杆接头与套管之间的润滑膜破裂，导致钻杆接头与套管内壁直接接触，从而加速了套管的磨损。
实际井壁总是弯曲的，井壁弯曲程度用狗腿严重度表示；套管在井壁弯曲处要随之弯曲，狗腿度越大，套管弯曲得越严重。
钻杆接头在通过这些弯曲套管的地方，钻杆一侧与套管壁接触，并产生正压力。
当钻柱拉力一定时，钻杆与套管壁之间的正压力随狗腿度增大而增大，从而加速了钻杆（接头）与套管之间的磨损。

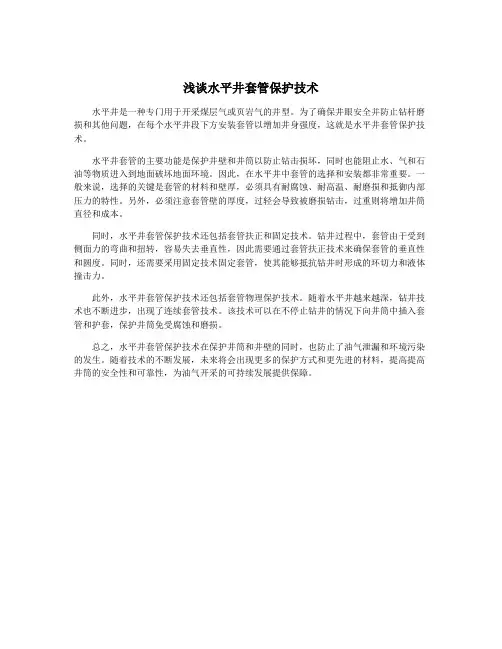

浅谈水平井套管保护技术
水平井是一种专门用于开采煤层气或页岩气的井型。
为了确保井眼安全并防止钻杆磨损和其他问题，在每个水平井段下方安装套管以增加井身强度，这就是水平井套管保护技术。
水平井套管的主要功能是保护井壁和井筒以防止钻击损坏，同时也能阻止水、气和石油等物质进入到地面破坏地面环境。
因此，在水平井中套管的选择和安装都非常重要。
一般来说，选择的关键是套管的材料和壁厚，必须具有耐腐蚀、耐高温、耐磨损和抵御内部压力的特性。
另外，必须注意套管壁的厚度，过轻会导致被磨损钻击，过重则将增加井筒直径和成本。
同时，水平井套管保护技术还包括套管扶正和固定技术。
钻井过程中，套管由于受到侧面力的弯曲和扭转，容易失去垂直性，因此需要通过套管扶正技术来确保套管的垂直性和圆度。
同时，还需要采用固定技术固定套管，使其能够抵抗钻井时形成的环切力和液体撞击力。
此外，水平井套管保护技术还包括套管物理保护技术。
随着水平井越来越深，钻井技术也不断进步，出现了连续套管技术。
该技术可以在不停止钻井的情况下向井筒中插入套管和护套，保护井筒免受腐蚀和磨损。
总之，水平井套管保护技术在保护井筒和井壁的同时，也防止了油气泄漏和环境污染的发生。
随着技术的不断发展，未来将会出现更多的保护方式和更先进的材料，提高提高井筒的安全性和可靠性，为油气开采的可持续发展提供保障。
