钢结构工程量计算方法及规则金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接规则矩形面积计算。
(3)钢网架应区分球形结点、钢板结点等连接形式。
(4)计量单位为t。
(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
(3)计量单位为t。
(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
(2)依附在钢柱上的牛腿等并入钢柱工程量内。
(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板：按设计图示尺寸以铺挂面积计算。
0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2。
压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
(五)钢构件钢构件一般计算规则如下：(1)按设计图示尺寸以钢材重量计算。
如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
计量单位为t。
(六)金属网按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。
屋面及防水工程(一)瓦、型材屋面按设计图示尺寸以斜面面积计算。
钢结构工程量计算方法及规则金属结构工程（一）钢屋架、钢网架（1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
（2)不规则或多边形钢板，以其外接规则矩形面积计算.(3）钢网架应区分球形结点、钢板结点等连接形式。
(4)计量单位为t。
（二）钢托架，钢桁架(1）按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量,焊条、铆钉、螺栓等重量不另增加。
(2）不规则或多边形钢板,以其外接矩形面积计算.(3)计量单位为t。
(三)钢柱、钢梁（1）按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算.具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等.计量单位为t。
（2）依附在钢柱上的牛腿等并入钢柱工程量内。
(3）钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
（4）设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(四）压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板:按设计图示尺寸以铺挂面积计算。
0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2。
压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
（五）钢构件钢构件一般计算规则如下：（1)按设计图示尺寸以钢材重量计算。
如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等.不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加.（2）不规则或多边形钢板，以其外接矩形面积计算。
计量单位为t。
(六）金属网按设计图示尺寸以面积计算,包括制作、运输、安装、油漆等。
屋面及防水工程(一）瓦、型材屋面按设计图示尺寸以斜面面积计算。
钢结构工程量计算书.doc范本1：项目管理计划.doc1.引言1.1 编写目的本项目管理计划的目的是为项目团队提供指导，明确项目管理目标和策略，确保项目按时、按质、按量完成。
1.2 文档范围本项目管理计划适用于所有项目参与人员，包括项目经理、团队成员以及相关利益相关者。
2.项目概述2.1 项目背景本项目为某公司开发新一代智能首.机的研发项目，旨在通过推出具有创新性和竞争力的产品，提升公司在市场中的地位。
2.2 项目目标本项目的目标是在规定的时间内研发出具有竞争力的智能首.机，并实现以下目标：- 提供卓越的体验- 实现高质量的产品- 完成项目按时交付- 控制项目成本3.项目组织与角色3.1 项目组织结构本项目采用矩阵组织结构，项目经理负责项目整体管理，同时与相关部门经理进行协调合作。
3.2 项目角色- 项目经理：负责项目整体管理，并与项目团队协调合作。
- 业务需求分析师：负责分析需求，编写需求文档。
- 研发工程师：负责软件和硬件的研发工作。
- 测试工程师：负责对产品进行测试，确保产品质量。
- 项目财务：负责项目成本控制。
4.项目进度计划4.1 里程碑计划本项目按里程碑进行控制，共设定4个里程碑节点，分别为：- 里程碑1：完成需求分析和技术选型- 里程碑2：完成软件和硬件的研发- 里程碑3：完成产品测试和调试- 里程碑4：项目交付4.2 详细计划本项目设定了详细的工作包和，每个工作包有对应的负责人和计划开始/结束时间。
5.项目风险管理5.1 风险识别和评估本项目对可能出现的风险进行识别和评估，包括技术风险、进度风险和成本风险。
5.2 风险应对和监控针对每个风险，本项目制定相应的应对措施，并设定监控指标，及时发现和处理风险。
6.项目质量管理本项目明确了质量管理策略和流程，包括质量要求、质量控制和质量保证。
7.项目通信管理7.1 通信计划本项目设定了详细的通信计划，包括会议安排、会议议程和会议纪要。
7.2 信息发布本项目设定了信息发布流程和频率，确保及时传递重要信息。

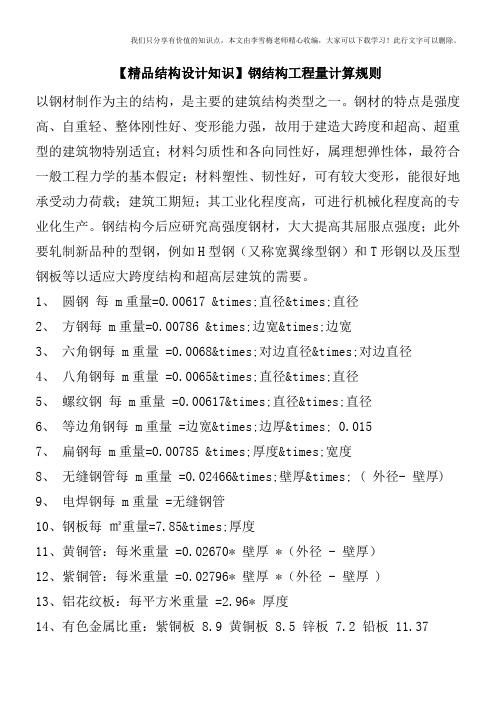

【精品结构设计知识】钢结构工程量计算规则以钢材制作为主的结构，是主要的建筑结构类型之一。
钢材的特点是强度高、自重轻、整体刚性好、变形能力强，故用于建造大跨度和超高、超重型的建筑物特别适宜；材料匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定；材料塑性、韧性好，可有较大变形，能很好地承受动力荷载；建筑工期短；其工业化程度高，可进行机械化程度高的专业化生产。
钢结构今后应研究高强度钢材，大大提高其屈服点强度；此外要轧制新品种的型钢，例如H型钢（又称宽翼缘型钢）和T形钢以及压型钢板等以适应大跨度结构和超高层建筑的需要。
1、圆钢每 m重量=0.00617 ×直径×直径2、方钢每 m重量=0.00786 ×边宽×边宽3、六角钢每 m重量 =0.0068×对边直径×对边直径4、八角钢每 m重量 =0.0065×直径×直径5、螺纹钢每 m重量 =0.00617×直径×直径6、等边角钢每 m重量 =边宽×边厚× 0.0157、扁钢每 m重量=0.00785 ×厚度×宽度8、无缝钢管每 m重量 =0.02466×壁厚× ( 外径- 壁厚)9、电焊钢每 m重量 =无缝钢管10、钢板每㎡重量=7.85×厚度11、黄铜管：每米重量 =0.02670* 壁厚 *（外径 - 壁厚）12、紫铜管：每米重量 =0.02796* 壁厚 *（外径 - 壁厚 )13、铝花纹板：每平方米重量 =2.96* 厚度14、有色金属比重：紫铜板 8.9 黄铜板 8.5 锌板 7.2 铅板 11.3715、有色金属板材的计算公式为：每平方米重量 =比重 *厚度方管: 每米重量 =(边长 +边长 )×2×厚× 0.00785 不等边角钢每米重量 =0.00785×边厚 ( 长边宽 +短边宽 -- 边厚 )工字钢每米重量 =0.00785×腰厚 [ 高+f （腿宽 - 腰厚） ]槽钢每米重量 =0.00785×腰厚 [ 高+e（腿宽 - 腰厚） ]结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
钢结构工程量计算方法及规则金属结构工程(一）钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2）不规则或多边形钢板，以其外接规则矩形面积计算。
（3)钢网架应区分球形结点、钢板结点等连接形式。
(4）计量单位为t。
（二）钢托架，钢桁架（1）按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加.（2)不规则或多边形钢板，以其外接矩形面积计算.(3)计量单位为t。
（三)钢柱、钢梁（1）按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量,焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
(2）依附在钢柱上的牛腿等并入钢柱工程量内。
（3）钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内.(4）设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(四）压型钢板楼板，墙板压型钢板楼板:按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板：按设计图示尺寸以铺挂面积计算。
0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2。
压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
（五)钢构件钢构件一般计算规则如下：（1）按设计图示尺寸以钢材重量计算。
如钢支撑、钢檩条、钢天窗架、钢墙架（包括柱、梁和连接杆件）、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加.(2）不规则或多边形钢板，以其外接矩形面积计算.计量单位为t。
(六）金属网按设计图示尺寸以面积计算,包括制作、运输、安装、油漆等。
屋面及防水工程(一）瓦、型材屋面按设计图示尺寸以斜面面积计算。
钢结构工程量计算方法及规则金属结构工程(一）钢屋架、钢网架（1）按设计图示尺寸以钢材重量计算,不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2）不规则或多边形钢板,以其外接规则矩形面积计算。
（3）钢网架应区分球形结点、钢板结点等连接形式。
（4）计量单位为t。
（二）钢托架，钢桁架（1）按设计图示尺寸以钢材重量计算.不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
（2）不规则或多边形钢板，以其外接矩形面积计算.(3)计量单位为t。
(三）钢柱、钢梁（1）按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
（2）依附在钢柱上的牛腿等并入钢柱工程量内。
（3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内.（4)设计规定设置钢制动梁、钢制动桁架、车挡时,其工程量应并入钢吊车梁内。
（四）压型钢板楼板,墙板压型钢板楼板:按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板：按设计图示尺寸以铺挂面积计算.0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2。
压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
(五）钢构件钢构件一般计算规则如下:(1）按设计图示尺寸以钢材重量计算。
如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件）、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加. （2）不规则或多边形钢板,以其外接矩形面积计算。
计量单位为t。
（六)金属网按设计图示尺寸以面积计算,包括制作、运输、安装、油漆等。
屋面及防水工程（一）瓦、型材屋面按设计图示尺寸以斜面面积计算.不扣除房上烟囱、风帽底座、风道、小气窗、斜沟等所占面积,屋面小气窗的出檐部分亦不增加.计量单位为m2。
钢结构工程量计算方法及规则，一定用得上金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材分量计算，不扣除孔眼、切边、切肢的分量，焊条、铆钉、螺栓等分量不另增强。
(2)不规章或多边形钢板，以其外接规章矩形面积计算。
(3)钢网架应区别球形结点、钢板结点等衔接形式。
(4)计量单位为t。
(二)钢托架，钢桁架(1)按设计图示尺寸以钢材分量计算。
不扣除孔眼、切边、切肢的分量，焊条、铆钉、螺栓等分量不另增强。
(2)不规章或多边形钢板，以其外接矩形面积计算。
(3)计量单位为t。
(三)钢柱、钢梁(1)按设计图示尺寸以钢材分量计算。
不扣除孔眼、切边、切肢的分量，焊条、铆钉、螺栓等分量不另增强。
不规章或多边形钢板，以其外接矩形面积计算。
详细包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
(2)依附在钢柱上的牛腿等并入钢柱工程量内。
(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板：按设计图示尺寸以铺挂面积计算。
0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2。
压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
(五)钢构件钢构件一般计算规章如下：(1)按设计图示尺寸以钢材分量计算。
如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和衔接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。
不扣除孔眼、切边、切肢的分量，焊条、铆钉、螺栓等分量不另增强。
(2)不规章或多边形钢板，以其外接矩形面积计算。
计量单位为t。
(六)金属网按设计图示尺寸以面积计算，包括制作、运送、安装、油漆等。
屋面及防水工程(一)瓦、型材屋面按设计图示尺寸以斜面面积计算。
钢结构算量是怎样计算的钢结构是未来发展的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。
钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。
1、算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。
有许多是重复或对称等。
认真的看都会看出来。
对于图纸的特点，我会在下面讲2、算重量，因为钢结构的算量基本上全是按吨计（板按M2）。
钢材+钢材就是钢结构。
而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。
并做出讲解。
3、统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。
识图问路1、我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。
我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。
闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。
把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
钢结构工程量计算规则一、图纸审查1.结合图纸目录，从头到尾看一遍图纸是否齐全.2。
确认本次需要计量的范围.3.尺寸是否标注齐全。
4.再仔细看图纸的说明及每页的文字标注。
5。
结合本单位的设备和技术条件考虑能否满足图纸上的技术要求.6.再按一定的顺序开始着手计量，如碰到某张图纸看不懂,要将前后结合仔细分析，如图纸存在矛盾或有质疑需提出,在疑问或矛盾未解决之前的计量需备注此项量暂时以何为准。
7.计量分项表中需注明项目名称及位置,如两轴的夹层，以便业务接洽中需要变更报价范围时，工程量应该增减。
8。
填写计量汇总（表详见附表）。
二、计算规则以下表格中圆钢、圆管、矩形管、角钢、工字钢H型钢、槽钢的单重也可查询型钢截面特性软件或五金手册，C、Z、几型钢按用料宽度计重（详檩条宽度表）。
所有构件的单重取三位小数，总重取两位小数.36 网架部分腹杆T两弦杆间长度*该规格圆管的理论重量1、在计算时按照图纸节点详图把相关的节点板工程量计算出来（如节点板形状为不规则或多边形钢板以其外接矩形面积计算*理论重量），把工程量单列计入节点板中。
2、腹杆有连接两上弦杆的上腹杆和连接上下弦杆的下腹杆37 网架部分网架T按照两个网架球之间连接杆的实际净长度*相应规格的理论重量1、网架球重量按球体积＊理论重量计算序号项目名称构件名称图示计量单位工程量计算规则备注38 桁架部分检修道用于房屋检修的通道,一般由梁、钢板、支撑等构件组成T检修通道的梁、板（按图示的铺设面积计算不扣除0。
3m2以内的孔洞面积）、斜撑、栏杆等按相对应的构件计算规则计算重量并入检修道内，不规则或多边形钢板以其最小外接矩形面积乘以厚度乘以单位理论质量计算39 倒挂栅顶上用吊杆之类悬吊下来的顶棚T组成倒挂栅顶的各个杆件按相应的计算规则计算工程量不规则或多边形钢板以其最小外接矩形面积乘以厚度乘以单位理论质量计算40 檩托基座用于桁架上弦处与檩条的连接板T钢板的图示尺寸（以面积计算）*单位理论重量不规则或多边形钢板以其最小外接矩形面积乘以厚度乘以单位理论质量计算41 备注：型钢檩条墙梁、钢支撑（圆管压杆、水平支撑、拉条等）对照上述轻钢类计算规则计算工程量,以上3-6项为不常用项目，此规则作为参考(3132。
钢结构工程量计算规则不同类型的钢结构工程，其工程量有不同的计算方法及规则。
前文已对钢结构工程量计算方法步骤做了详细说明，本文分金属结构工程，钢结构屋面及防水工程，钢结构防腐、隔热、保温工程三种类型对工程量计算规则加以详述。
一、金属结构工程1、钢屋架、钢网架1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
2)不规则或多边形钢板，以其外接规则矩形面积计算。
3)钢网架应区分球形结点、钢板结点等连接形式。
4)计量单位为t。
2、钢托架，钢桁架1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
2)不规则或多边形钢板，以其外接矩形面积计算。
3)计量单元为t。
3、钢柱、钢梁1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
2)依附在钢柱上的牛腿等并入钢柱工程量内。
3)钢管柱上的节点板、增强环、内衬管、牛腿等并入钢管柱工程量内。
4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
4、压型钢板楼板，墙板1)压型钢板楼板:按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0.3m2以内孔洞面积不扣除。
计量单位为m2.2)压型钢板墙板:按设计图示尺寸以铺挂面积计算。
0.3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2.压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
5、钢构件钢构件一般计算规则如下:1)按设想图示尺寸以钢材重量计算。
如钢支撑、钢檩条、钢天窗架、钢墙架(包孕柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增长。
第 1 页 钢结构算量方法 钢结构是未来发展 的方向，土建算量的不会钢结构算量的大有人在，但日后如果再不会，就要谈谈自己的工资是涨不上去了。钢结构一直以来是与土建分开的，后来的劲钢结构及钢组合结构在施工的过程中，都是先有钢结构公司安装再有总包施工砼，如此以来接合也会慢慢的相近，有时候基本上融合在一起，我只能说我会做钢结构的算量，报价谈不上，因为我的经验不足。
1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲
2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。
3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。 识图问路 1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。 把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。
一. 钢结构 1 钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。 2 钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。 注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。 3 钢结构设计图 1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施； 2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图； 3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图； 第 2 页
4）构件与节点详图 a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。 b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。 4 钢结构施工详图 根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。
《常用用术语》 钢结构: 是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。 钢结构的特点: 轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。 塑性: 承受静力荷载时，材料吸收变形能的能力。塑性好，会使结构一般情况下不会由于偶然超载而突然断裂，给人以安全保障。 结构设计的目的: 是保证所设计的结构和结构构件在施工和工作过程中能满足各种预定功能要求并具有适当的可靠性。
注明钢构件,我在算量的时候再讲什么是支承呀,什么是斜承呀什么的,哈哈 钢结构通常有框架、平面桁架、网架（壳）、索膜、轻钢、塔桅等结构形式。
其理论与技术大都成熟。亦有部分难题没有解决,或没有简单实用的设计方法，比如网壳的稳定等。 结构选型时，应考虑不同结构形式的特点。在工业厂房中，当有较大悬挂荷载或大范围移动荷载，就可考虑放弃门式刚架而采用网架。基本雪压大的地区，屋面曲线应有利于积雪滑落（切线50度外不需考虑雪载），如亚东水泥厂石灰石仓棚采用三心圆网壳，总雪载和坡屋面相比释放近一半。降雨量大的地区相似考虑。建筑允许时，在框架中布置支撑会比简单的节点刚接的框架有更好的经济性。而屋面覆盖跨度较大的建筑中，可选择构件受拉为主的悬索或索膜结构体系。高层钢结构设计中，常采用钢混凝土组合结构，在地震烈度高或很不规则的高层中，不应单纯为了经济去选择不利抗震的核心筒加外框的形式。宜选择周边巨型SRC柱，核心为支撑框架的结构体系。我国半数以上的此类高层为前者，对抗震不利。
结构的布置要根据体系特征,荷载分布情况及性质等综合考虑.一般的说要刚度均匀.力学模型清晰.尽可能限制大荷载或移动荷载的影响范围,使其以最直接的线路传递到基础. 柱间抗侧支撑的分布应均匀.其形心要尽量靠近侧向力(风、震)的作用线. 否则应考虑结构的扭转. 结构的抗侧应有多道防线. 比如有支撑框架结构,柱子至少应能单独承受1/4的总水平力.
框架结构的楼层平面次梁的布置,有时可以调整其荷载传递方向以满足不同的要求。通常为了减小截第 3 页
面沿短向布置次梁，但是这会使主梁截面加大，减少了楼层净高,顶层边柱也有时会吃不消，此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子.
构件设计首先是材料的选择.
比较常用的是Q235和Q345. 当强度起控制作用时,可选择Q345; 稳定控制时,宜使用Q235.通常主结构使用单一钢种以便于工程管理. 经济考虑,也可以选择不同强度钢材的焊接组合截面（翼缘Q345，腹板Q235）. 另外，焊接结构宜选择Q235B或Q345B。
节点设计 1.焊接: 对焊接焊缝的尺寸及形式等,规范有强制规定,应严格遵守. 焊条的选用应和被连接金属材质适应.E43对应Q235,E50对应Q345. Q235与Q345连接时,应该选择低强度的E43,而不是E50. 焊接设计中不得任意加大焊缝. 焊缝的重心应尽量与被连接构件重心接近.其他详细内容可查规范关于焊缝构造方面的规定. 2.栓接: 铆接形式,在建筑工程中，现已很少采用. 普通螺栓抗剪性能差, 可在次要结构部位使用. 高强螺栓,使用日益广泛.常用8.8s和10.9s两个强度等级.根据受力特点分承压型和摩擦型.两者计算方法不同. 高强螺栓最小规格M12. 常用M16~M30. 超大规格的螺栓性能不稳定,应慎重使用。 自攻螺丝用于板材与薄壁型钢间的次要连接. 在低层墙板式住宅中也常用于主结构的连接. 难以解决的是自攻过程中防腐层的破坏问题。 3.连接板: 需验算栓孔削弱处的净截面抗剪等. 连接板厚度可简单取为梁腹板厚度加4mm，则除短梁或有较大集中荷载的梁外，常不需验算抗剪。这个东东,其实就是两个对焊件上边加的哪个钢板(一般是) 4.梁腹板: 应验算栓孔处腹板的净截面抗剪.承压型高强螺栓连接还需验算孔壁局部承压. 5.节点设计必须考虑安装螺栓、现场焊接等的施工空间及构件吊装顺序等。构件运到现场无法安装是初学者长犯的错误。此外，还应尽可能使工人能方便的进行现场定位与临时固定。 6.节点设计还应考虑制造厂的工艺水平. 比如钢管连接节点的相贯线的切口可能需要数控机床等设备才能完成.
(八) 图纸编制 钢结构设计出图分设计图和施工详图两阶段，设计图由设计单位提供，施工详图通常由钢结构制造公司根据设计图编制，有时也会由设计单位代为编制。由于近年钢结构项目增多和设计院钢结构工程师缺乏的矛盾，有设计能力的钢结构公司参与设计图编制的情况也很普遍。 1.设计图: 是提供制造厂编制施工详图的依据. 深度及内容应完整但不冗余. 在设计图中,对于设计依据、荷载资料（包括地震作用）、技术数据、材料选用及材质要求、设计要求（包括制造和安装、焊缝质量检验的等级、涂装及运输等）、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚，以利于施工详图的顺利编制，并能正确体现设计的意图。主要材料应列表表示。 2.施工详图:又称加工图或放样图等.深度须能满足车间直接制造加工.不完全相同的另构件单元须单独绘制表达，并应附有详尽的材料表. 第 4 页
梁柱铰接 .梁柱刚接 铰接柱脚. 第 5 页
梁梁续接
焊接符号
注：(1) 焊缝尺寸符号：a---坡口角度；b---根部间隙；p---钝边；H---坡口深度；K---焊角高度；l---焊缝长度。 (2) 焊缝横断面上的尺寸（如p、H、K等）标注在图形符号的上侧或下侧；在图形符号右侧如无任何标注，且又无任何说明时，表示焊缝是连续的。
(3) 当箭头指向在焊缝所在的一侧时，应将图形符号和尺寸标注在横线的上方，反之，应标注在横线的下方。 第 6 页
当焊缝分布不规则时，在标注焊缝代号的同时，宜在焊缝处加粗线（表示可见焊缝）或 线（表示不可见焊缝），如下图所示。 焊缝符号表示方法这里有个国标,大家下载下去温习一下,哈哈,不多讲了,没有意思,你看完后,就应该明白了,上面的接点什么意思,GB324-1988+焊缝符号表示方法 见附件
螺栓、孔、电焊铆钉图例2.钢构件的重量计算及解释 钢结构的安装工艺不一样的,大家多看看方案就会了,对我们的报价是有影响,但对我的算量影响不大,除非他的方案要拆除,哈 钢结构的重量计算主要围绕着铁的密度 通常为7.86 就行了,注明一下钢与铁的质量通常按一样的. 铁的密度是7.8g/cm3 ---有的时候用7.85 哪么钢构件的重量其实就是一个体积与密度的,事,重量都以T表示,就是算方量的体积*7.86T/m3这就是重量(重量,现实中说重量以吨为基本的,力学上用牛) 在图纸上表示的时候,大部分的符号用汉语拼音的第一个字母表示这个构件件
看下面这个表格,是清单的项目,后面是并入的项目,对于其算量级意义,我们再在就讲讲哈
所包含计算构件指,在算出来后,与共并入清单报价. 项目编码 项目名称 单位 所包含计算构件
010417001 螺栓 t 螺栓与螺母、垫片重量合计
010601001 钢屋架 t(樘) 钢架结构指的是整个钢架（柱、梁组合）、排架结构指钢屋架、钢屋架相接型钢类配件 010601002 钢网架 t(樘) 钢丝网片及配件 010602019 钢托架 t 托架及配件 010602019 钢桁架 t 桁架各杆件及相接型钢配件 010603001 实腹柱 t 单柱及相接型钢类配件 010603002 空腹柱 t 同上 010603003 钢管柱 t 同上 010604001 钢梁 t 同上 010604002 钢吊车梁 t 吊车梁、连接板及相接型钢类配件
