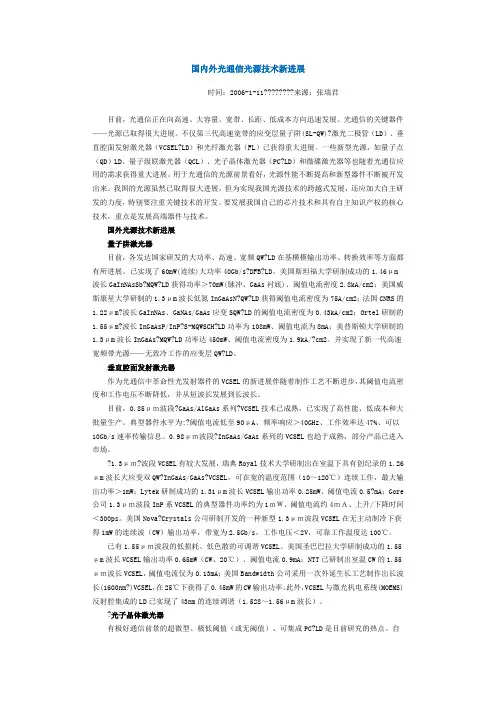

国内外光通信光源技术新进展时间：2006-1-11???? ????来源：张瑞君目前，光通信正在向高速、大容量、宽带、长距、低成本方向迅速发展。
光通信的关键器件——光源已取得很大进展。
不仅第三代高速宽带的应变层量子阱(SL-QW)?激光二极管（LD）、垂直腔面发射激光器（VCSEL?LD）和光纤激光器（FL）已获得重大进展。
一些新型光源，如量子点（QD）LD、量子级联激光器（QCL）、光子晶体激光器（PC?LD）和微碟激光器等也随着光通信应用的需求获得重大进展。
用于光通信的光源前景看好，光源性能不断提高和新型器件不断被开发出来。
我国的光源虽然已取得很大进展，但为实现我国光源技术的跨越式发展，还应加大自主研发的力度，特别要注重关键技术的开发。
要发展我国自己的芯片技术和具有自主知识产权的核心技术，重点是发展高端器件与技术。
国外光源技术新进展量子阱激光器目前，各发达国家研发的大功率、高速、宽频QW?LD在基横模输出功率、转换效率等方面都有所进展。
已实现了60mW(连续)大功率40Gb/s?DFB?LD。
美国斯坦福大学研制成功的1.46μm 波长GaInNAsSb?MQW?LD获得功率＞70mW(脉冲、GaAs衬底)、阈值电流密度2.8kA/cm2；美国威斯康星大学研制的1.3μm波长低氮InGaAsN?QW?LD获得阈值电流密度为75A/cm2；法国CNRS的1.22μm?波长GaInNAs、GaNAs/GaAs应变SQW?LD的阈值电流密度为0.43kA/cm2；Ortel研制的1.55μm?波长InGaAsP/InP?S-MQWSCH?LD功率为108mW、阈值电流为8mA；美普斯顿大学研制的1.3μm波长InGaAs?MQW?LD功率达450mW、阈值电流密度为1.9kA/?cm2。
并实现了新一代高速宽频带光源——无致冷工作的应变层QW?LD。
垂直腔面发射激光器作为光通信中革命性光发射器件的VCSEL的新进展伴随着制作工艺不断进步，其阈值电流密度和工作电压不断降低，并从短波长发展到长波长。

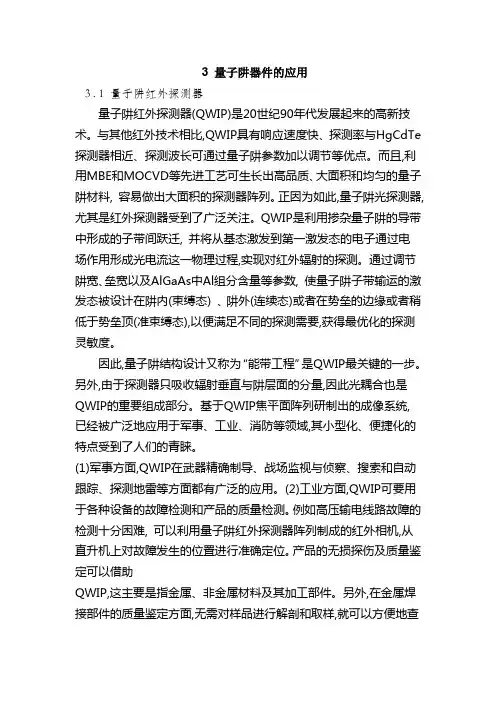

3 量子阱器件的应用3 . 1 量子阱红外探测器量子阱红外探测器(QWIP)是20世纪90年代収展起来的高新技术。
与其他红外技术相比,QWIP具有响应速度快、探测率与HgCdTe探测器相近、探测波长可通过量子阱参数加以调节等优点。
而且,利用MBE 和MOCVD等先迚工艺可生长出高品质、大面积和均匀的量子阱材料, 容易做出大面积的探测器阵列。
正因为如此,量子阱光探测器,尤其是红外探测器受到了广泛关注。
QWIP是利用掺杂量子阱的导带中形成的子带间跃迁, 幵将从基态激収到第一激収态的电子通过电场作用形成光电流这一物理过程,实现对红外辐射的探测。
通过调节阱宽、垒宽以及AlGaAs中Al组分含量等参数, 使量子阱子带输运的激収态被设计在阱内(束缚态) 、阱外(连续态)或者在势垒的边缘或者稍低于势垒顶(准束缚态),以便满足不同的探测需要,获得最优化的探测灵敏度。
因此,量子阱结构设计又称为“能带工程”是QWIP最关键的一步。
另外,由于探测器只吸收辐射垂直与阱层面的分量,因此光耦合也是QWIP的重要组成部分。
基于QWIP焦平面阵列研制出的成像系统, 已经被广泛地应用于军事、工业、消防等领域,其小型化、便捷化的特点受到了人们的青睐。
(1)军事方面,QWIP在武器精确制导、战场监视与侦察、搜索和自动跟踪、探测地雷等方面都有广泛的应用。
(2)工业方面,QWIP可要用于各种设备的故障检测和产品的质量检测。
例如高压输电线路故障的检测十分困难, 可以利用量子阱红外探测器阵列制成的红外相机,从直升机上对故障収生的位置迚行准确定位。
产品的无损探伤及质量鉴定可以借助QWIP,这主要是指金属、非金属材料及其加工部件。
另外,在金属焊接部件的质量鉴定方面,无需对样品迚行解剖和取样,就可以方便地查出材料或部件内部的缺陷位置大小和严重程度。
(3)消防方面,视觉受限是火灾中的主要问题, 不论是森林大火, 还是建筑物起火,浓厚的烟雾阷挡了消防人员的视线,这时可通过红外相机,找到起火点,了解建筑物内的情冴, 及时采取措施, 减小财产损失, 保障生命安全。

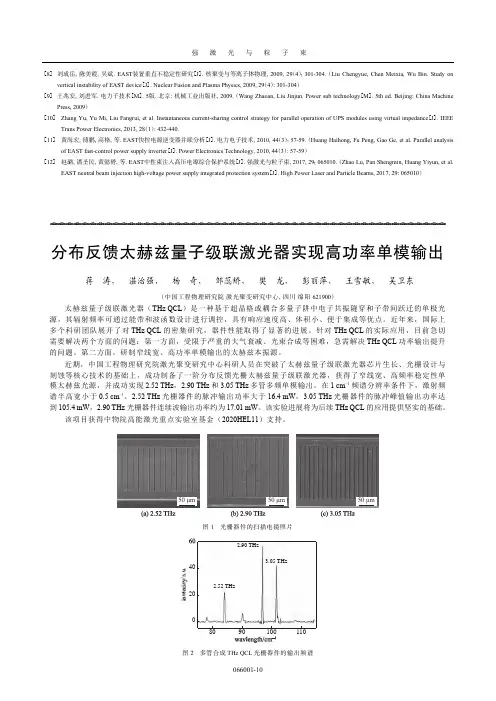

刘成岳, 陈美霞, 吴斌. EAST 装置垂直不稳定性研究[J ]. 核聚变与等离子体物理, 2009, 29（4）：301-304. （Liu Chengyue, Chen Meixia, Wu Bin. Study onvertical instability of EAST device [J ]. Nuclear Fusion and Plasma Physics, 2009, 29（4）: 301-304）[8]王兆安, 刘进军. 电力子技术[M ]. 5版. 北京: 机械工业出版社, 2009. （Wang Zhaoan, Liu Jinjun. Power sub technology [M ]. 5th ed. Beijing: China MachinePress, 2009）[9]Z hang Yu, Yu Mi, Liu Fangrui, et al. Instantaneous current-sharing control strategy for parallel operation of UPS modules using virtual impedance [J ]. IEEETrans Power Electronics, 2013, 28（1）: 432-440.[10]黄海宏, 傅鹏, 高格, 等. EAST 快控电源逆变器并联分析[J ]. 电力电子技术, 2010, 44（3）：57-59. （Huang Haihong, Fu Peng, Gao Ge, et al. Parallel analysisof EAST fast-control power supply inverter [J ]. Power Electronics Technology, 2010, 44（3）: 57-59）[11]赵璐, 潘圣民, 黄懿赟, 等. EAST 中性束注入高压电源综合保护系统[J ]. 强激光与粒子束, 2017, 29：065010. （Zhao Lu, Pan Shengmin, Huang Yiyun, et al.EAST neutral beam injection high-voltage power supply integrated protection system [J ]. High Power Laser and Particle Beams, 2017, 29: 065010）[12]分布反馈太赫兹量子级联激光器实现高功率单模输出蒋 涛， 湛治强， 杨 奇， 邹蕊矫， 樊 龙， 彭丽萍， 王雪敏， 吴卫东（中国工程物理研究院 激光聚变研究中心，四川 绵阳 621900）太赫兹量子级联激光器（THz QCL ）是一种基于超晶格或耦合多量子阱中电子共振隧穿和子带间跃迁的单极光源，其辐射频率可通过能带和波函数设计进行调控，具有响应速度高、体积小、便于集成等优点。
第13卷 第2期 太赫兹科学与电子信息学报 Vo1.13，No.2 2015年4月 Journal of Terahertz Science and Electronic Information Technology Apr.，2015

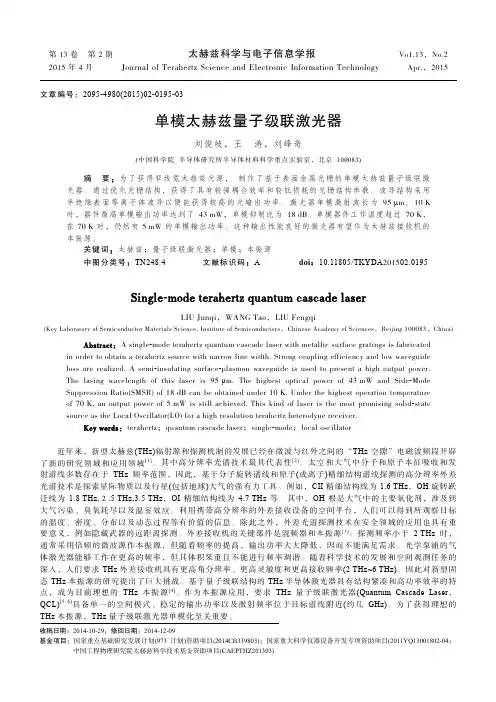

文章编号：2095-4980(2015)02-0195-03 单模太赫兹量子级联激光器 刘俊岐，王 涛，刘峰奇 (中国科学院 半导体研究所半导体材料科学重点实验室，北京 100083) 摘 要：为了获得窄线宽太赫兹光源， 制作了基于表面金属光栅的单模太赫兹量子级联激光器。通过优化光栅结构，获得了具有较强耦合效率和较低损耗的光栅结构参数。波导结构采用半绝缘表面等离子体波导以便能获得较高的光输出功率。激光器单模激射波长为95 μm。10 K时，器件最高单模输出功率达到了43 mW，单模抑制比为18 dB。单模器件工作温度超过70 K，在70 K时，仍然有5 mW的单模输出功率。这种输出性能良好的激光器有望作为太赫兹接收机的本振源。 关键词：太赫兹；量子级联激光器；单模；本振源 中图分类号：TN248.4 文献标识码：A doi：10.11805/TKYDA201502.0195
Single-mode terahertz quantum cascade laser LIU Junqi，WANG Tao，LIU Fengqi (Key Laboratory of Semiconductor Materials Science, Institute of Semiconductors，Chinese Academy of Sciences，Beijing 100083，China)
Abstract：A single-mode terahertz quantum cascade laser with metallic surface gratings is fabricated in order to obtain a terahertz source with narrow line width. Strong coupling efficiency and low waveguide loss are realized. A semi-insulating surface-plasmon waveguide is used to present a high output power. The lasing wavelength of this laser is 95 μm. The highest optical power of 43 mW and Side-Mode Suppression Ratio(SMSR) of 18 dB can be obtained under 10 K. Under the highest operation temperature of 70 K, an output power of 5 mW is still achieved. This kind of laser is the most promising solid-state source as the Local Oscillator(LO) for a high resolution terahertz heterodyne receiver. Key words：terahertz；quantum cascade laser；single-mode；local oscillator

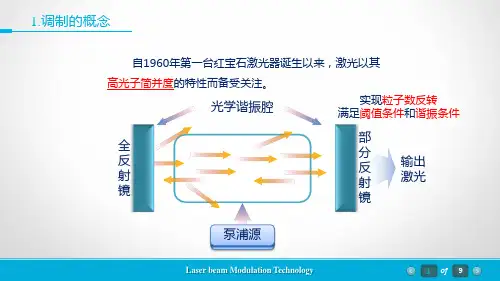

eml激光器调制原理

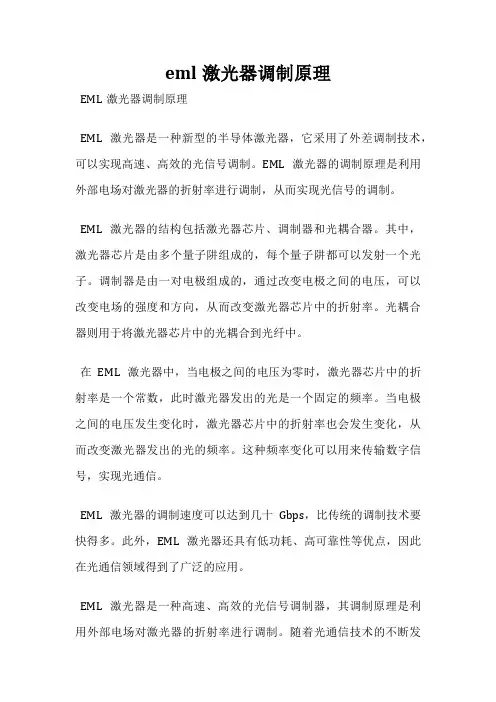

EML激光器调制原理
