量子级联激光

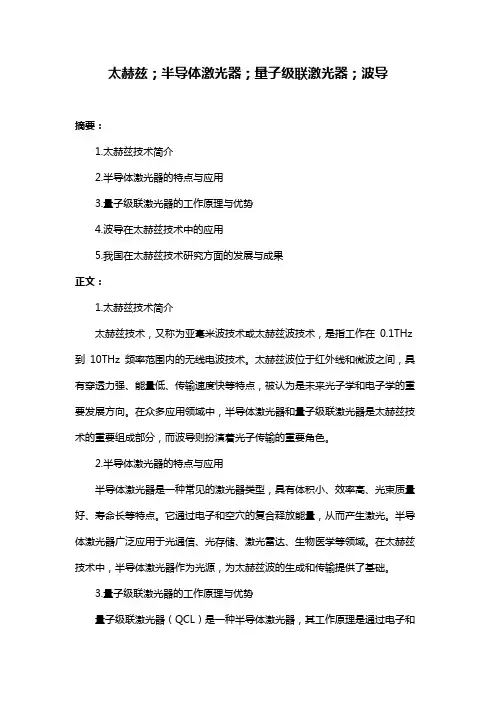

太赫兹；半导体激光器；量子级联激光器；波导摘要：1.太赫兹技术简介2.半导体激光器的特点与应用3.量子级联激光器的工作原理与优势4.波导在太赫兹技术中的应用5.我国在太赫兹技术研究方面的发展与成果正文：1.太赫兹技术简介太赫兹技术，又称为亚毫米波技术或太赫兹波技术，是指工作在0.1THz 到10THz 频率范围内的无线电波技术。

太赫兹波位于红外线和微波之间，具有穿透力强、能量低、传输速度快等特点，被认为是未来光子学和电子学的重要发展方向。

在众多应用领域中，半导体激光器和量子级联激光器是太赫兹技术的重要组成部分，而波导则扮演着光子传输的重要角色。

2.半导体激光器的特点与应用半导体激光器是一种常见的激光器类型，具有体积小、效率高、光束质量好、寿命长等特点。

它通过电子和空穴的复合释放能量，从而产生激光。

半导体激光器广泛应用于光通信、光存储、激光雷达、生物医学等领域。

在太赫兹技术中，半导体激光器作为光源，为太赫兹波的生成和传输提供了基础。

3.量子级联激光器的工作原理与优势量子级联激光器（QCL）是一种半导体激光器，其工作原理是通过电子和空穴在量子阱中反复隧穿产生激光。

与传统半导体激光器相比，量子级联激光器具有更低的阈值电流、更高的输出功率、更小的体积等优势。

在太赫兹技术中，量子级联激光器由于其优越的性能，被广泛应用于太赫兹波的生成和放大。

4.波导在太赫兹技术中的应用波导是一种光波传输的器件，可以将光波限制在一定的空间范围内，并沿着特定的路径传输。

在太赫兹技术中，波导主要应用于太赫兹波的传输和调制。

波导可分为多种类型，如金属波导、光纤波导、液晶波导等，各种波导材料和结构在不同的应用场景下均具有独特的优势。

5.我国在太赫兹技术研究方面的发展与成果我国在太赫兹技术研究方面取得了显著的成果。

我国科研人员在太赫兹波的生成、传输、检测等方面进行了深入研究，并成功研制出一系列具有国际竞争力的太赫兹器件。

此外，我国政府也高度重视太赫兹技术的发展，将其列为国家重点支持的研发领域。

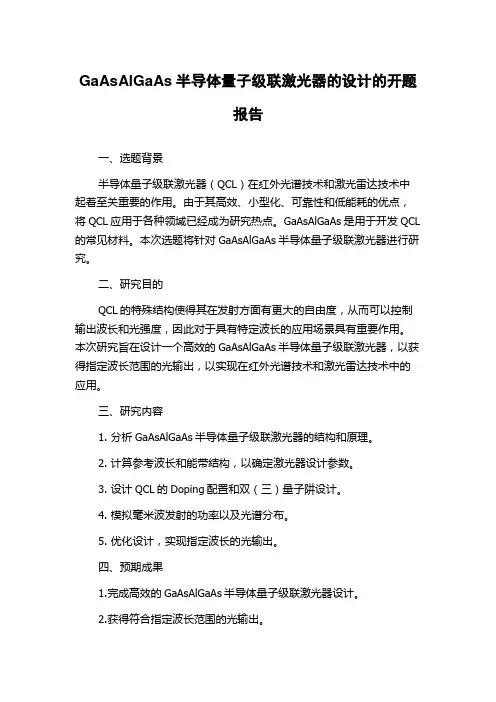

GaAsAlGaAs半导体量子级联激光器的设计的开题报告一、选题背景半导体量子级联激光器（QCL）在红外光谱技术和激光雷达技术中起着至关重要的作用。

由于其高效、小型化、可靠性和低能耗的优点，将QCL应用于各种领域已经成为研究热点。

GaAsAlGaAs是用于开发QCL 的常见材料。

本次选题将针对GaAsAlGaAs半导体量子级联激光器进行研究。

二、研究目的QCL的特殊结构使得其在发射方面有更大的自由度，从而可以控制输出波长和光强度，因此对于具有特定波长的应用场景具有重要作用。

本次研究旨在设计一个高效的GaAsAlGaAs半导体量子级联激光器，以获得指定波长范围的光输出，以实现在红外光谱技术和激光雷达技术中的应用。

三、研究内容1. 分析GaAsAlGaAs半导体量子级联激光器的结构和原理。

2. 计算参考波长和能带结构，以确定激光器设计参数。

3. 设计QCL的Doping配置和双（三）量子阱设计。

4. 模拟毫米波发射的功率以及光谱分布。

5. 优化设计，实现指定波长的光输出。

四、预期成果1.完成高效的GaAsAlGaAs半导体量子级联激光器设计。

2.获得符合指定波长范围的光输出。

3.优化设计参数，提高激光器的性能，实现其在红外光谱技术和激光雷达技术中的应用。

五、研究方法1.利用VPI仿真软件模拟QCL的超晶格结构和能带图，以设计Doping配置和双（三）量子阱的设计。

2.对模拟结果进行分析和优化。

3.使用矢量分析软件验证激光器的性能并进行最终的设计。

六、研究难点1.结构浮动，引起能带发生变化，导致波长不稳定。

2.双量子阱/三量子阱的设计和制备。

3.输出功率和阈值电流密度的优化提高。

七、研究意义本次研究将有望通过高效的设计和制造GaAsAlGaAs半导体量子级联激光器，实现红外光谱技术和激光雷达技术中对指定波长范围的光输出的需求，具有较高应用价值。

量子级联激光器的原理及主要应用简述文:邓庆通,上海昊量光电设备有限公司技术工程师量子级联激光器的工作原理与通常的半导体激光器截然不同,它打破了传统 p-n 结型半导体激光器的电子 -空穴复合受激辐射机制,其发光波长由半导体能隙来决定。

QCL 受激辐射过程只有电子参与, 其激射方案是利用在半导体异质结薄层内由量子限制效应引起的分离电子态之间产生粒子数反转, 从而实现单电子注入的多光子输出, 并且可以轻松得通过改变量子阱层的厚度来改变发光波长。

量子级联激光器比其它激光器的优势在于它的级联过程, 电子从高能级跳跃到低能级过程中, 不但没有损失,还可以注入到下一个过程再次发光。

这个级联过程使这些电子“循环”起来, 从而造就了一种令人惊叹的激光器。

因此, 量子级联激光器的发明被视为半导体激光理论的一次革命和里程碑。

量子级联激光器的特点量子级联激光理论的创立和量子级联激光器的发明使中远红外波段高可靠、高功率和高特征温度半导体激光器的实现成为可能。

一般而言, 量子级联激光器系统包括量子级联激光模块, 控制模块以及接口模块。

量子级联激光器从结构上来说,可以分为分布反馈(Distributed Feedback QCL , F-P (Fabry-Perot QCL 和外腔(External Cavity QCL 。

量子级联激光器由于其独特的设计原理使其具有如下的独特优势:1:可以提供超宽的光谱范围(mid IR to THz 。

2:极好的波长可调谐性。

3:很高的输出功率,同时也可以工作在室温环境下。

目前国际上已研制出3.6~19μm 中远红外量子级联激光器系统。

随着技术的进步,目前量子级联激光器不但能以脉冲的方式工作,而且可以在连续工作的方式输出大功率激光。

激光模块将 QC 激光器装进一个气密性封装内,最大限度的保护了激光器的性能和寿命。

量子级联激光器的分类:QC 激光器的基本结构包括 FP-QCL (上图、 DFB-QCL (中图和 ECqcL (下图。

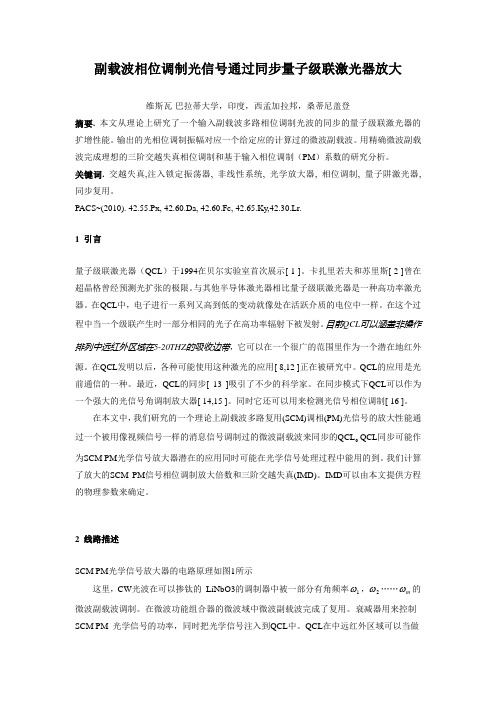

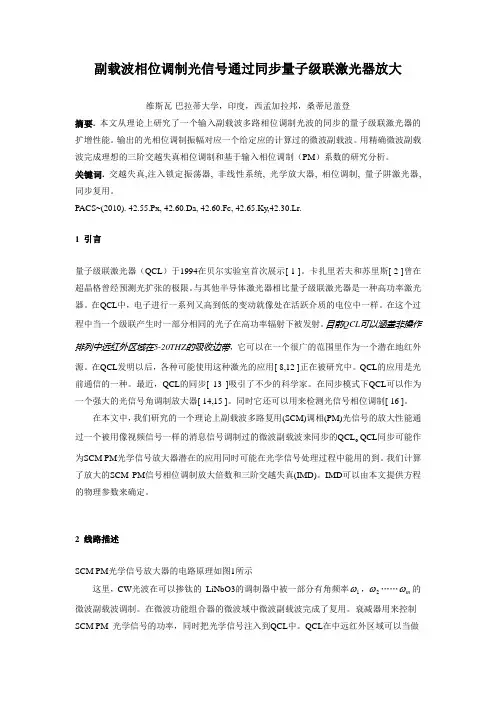

副载波相位调制光信号通过同步量子级联激光器放大 维斯瓦-巴拉蒂大学，印度，西孟加拉邦，桑蒂尼盖登 摘要. 本文从理论上研究了一个输入副载波多路相位调制光波的同步的量子级联激光器的扩增性能。输出的光相位调制振幅对应一个给定应的计算过的微波副载波。用精确微波副载波完成理想的三阶交越失真相位调制和基于输入相位调制（PM）系数的研究分析。 关键词. 交越失真,注入锁定振荡器, 非线性系统, 光学放大器, 相位调制, 量子阱激光器, 同步复用。 PACS~(2010). 42.55.Px, 42.60.Da, 42.60.Fc, 42.65.Ky,42.30.Lr.

1 引言 量子级联激光器（QCL）于1994在贝尔实验室首次展示[ 1 ]。卡扎里若夫和苏里斯[ 2 ]曾在超晶格曾经预测光扩张的极限。与其他半导体激光器相比量子级联激光器是一种高功率激光器。在QCL中，电子进行一系列又高到低的变动就像处在活跃介质的电位中一样。在这个过程中当一个级联产生时一部分相同的光子在高功率辐射下被发射。目前QCL可以涵盖非操作排列中远红外区域在5-20THZ的吸收边带，它可以在一个很广的范围里作为一个潜在地红外

源。在QCL发明以后，各种可能使用这种激光的应用[ 8,12 ]正在被研究中。QCL的应用是光前通信的一种。最近，QCL的同步[ 13 ]吸引了不少的科学家。在同步模式下QCL可以作为一个强大的光信号角调制放大器[ 14,15 ]。同时它还可以用来检测光信号相位调制[ 16 ]。 在本文中，我们研究的一个理论上副载波多路复用(SCM)调相(PM)光信号的放大性能通过一个被用像视频信号一样的消息信号调制过的微波副载波来同步的QCL。QCL同步可能作为SCM PM光学信号放大器潜在的应用同时可能在光学信号处理过程中能用的到。我们计算了放大的SCM PM信号相位调制放大倍数和三阶交越失真(IMD)。IMD可以由本文提供方程的物理参数来确定。

基于太赫兹量子级联激光器的实时成像研究进展基于太赫兹量子级联激光器的实时成像是一种新兴的无损成像技术，已经在材料科学、医学诊断、安全检测等领域产生了广泛的研究兴趣。

太赫兹辐射是指介于红外光和微波之间的电磁波，具有高穿透能力和低离子化能力，因此能够实现对非导体材料内部结构和成分的高分辨率成像。

而量子级联激光器是一种能够发射太赫兹波段连续波的激光器，其具有高功率、窄带宽和紧凑尺寸等优点，使得其在太赫兹成像领域有着巨大的应用潜力。

太赫兹量子级联激光器的实时成像研究进展主要涉及以下几个方面：1.太赫兹量子级联激光器的制备与调控：研究人员通过优化半导体材料的生长工艺、选择合适的材料组分和结构设计等手段，实现了太赫兹量子级联激光器的高质量制备。

同时，采用外部电场和温度调控等方法，可以调节激光器的工作波长和输出功率，进一步提高成像的灵活性和性能。

2.实时成像系统的构建与优化：太赫兹量子级联激光器的实时成像系统由激光器模块、探测器模块和信号处理模块组成。

研究人员通过设计优化光学元件、改进探测器结构和采用高速信号处理算法等措施，不断提高系统的信噪比、分辨率和成像速度，使得成像结果更加准确和可靠。

3.成像算法与图像处理：实时太赫兹成像需要处理大量的成像数据，因此需要开发高效的成像算法和图像处理方法。

研究人员通过分析反射、吸收和散射等太赫兹波与材料相互作用的特性，提出了基于时间域和频域的成像算法，实现了对材料内部结构和成分的高分辨率成像。

4.应用与拓展：太赫兹量子级联激光器的实时成像技术在材料科学、医学诊断和安全检测等领域有着广泛的应用。

例如，可以用于材料表面缺陷检测、药物分子的非侵入性探测以及食品安全检测等方面。

此外，还可以与其他成像技术如X射线成像、红外成像等进行组合应用，实现多模态成像和多层次信息获取。

总之，基于太赫兹量子级联激光器的实时成像技术在不同领域的研究中取得了显著进展。

未来，随着材料科学、医学和安全检测等领域对高分辨率、非侵入性成像需求的增加，该技术将继续发展并取得更大的突破，为人类社会的发展做出更多的贡献。
