(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920605604.7(22)申请日 2019.04.29(73)专利权人 王松地址 230601 安徽省合肥市长丰县岗集镇玉成明珠苑C2栋105室(72)发明人 王松　(74)专利代理机构 合肥拓进知识产权代理有限公司 34149代理人 冷燕燕(51)Int.Cl.A01K 91/047(2006.01)

(54)实用新型名称一种防缠绕鱼线(57)摘要本实用新型公开了一种防缠绕鱼线，包括有主线和多根子线，主线上分别穿有呈间隔分布的多个珠子，多根子线的上端分别对应连接在多个珠子的一侧，多根子线的下端分别连接有鱼钩，主线上在每个珠子的下方分别通过打结形成有限位结，主线上在每个珠子的上方分别穿有太空豆。本实用新型结构简单，主线上穿有珠子，子线连接在珠子的一侧，而不与主线直接连接，入水后，受到活饵窜动或被钓物游动拉拽的影响，珠子可绕主线转动，带动子线转动，限位结对子线进行限位，防止子线下移，这样子线不会与主线和其他子线发生缠绕，保证了钓鱼能够正常进行，

从而保证了钓鱼效率。

权利要求书1页 说明书2页 附图2页CN 209898039 U2020.01.07

CN 209898039

U1.一种防缠绕鱼线，包括有主线和多根子线，其特征在于：所述的主线上分别穿有呈间隔分布的多个珠子，所述多根子线的上端分别对应连接在所述多个珠子的一侧，多根子线的下端分别连接有鱼钩，所述的主线上在每个珠子的下方分别通过打结形成有限位结，主线上在每个珠子的上方分别穿有太空豆。2.根据权利要求1所述的一种防缠绕鱼线，其特征在于：所述的主线的上、下端分别连接有连接器。3.根据权利要求1所述的一种防缠绕鱼线，其特征在于：所述多个珠子的内孔孔径大于所述主线的外径，小于所述限位结的外径。4.根据权利要求1所述的一种防缠绕鱼线，其特征在于：所述多根子线的上端自上而下或自下而上穿过相对应的珠子的内孔并延伸出，分别通过打结的方式连接在相对应的珠子

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920349287.7(22)申请日 2019.03.19(73)专利权人 昆明万锐鹍鹏机电工程技术有限公司地址 650217 云南省昆明市经济技术开发区经开路3号时代创富中心C幢1010室(72)发明人 潘金龙　(74)专利代理机构 云南派特律师事务所 53110代理人 龚笋根(51)Int.Cl.B65G 65/23(2006.01)

(54)实用新型名称一种链式升降倒料机(57)摘要本实用新型公开了一种链式升降倒料机，包括布置在垂直平面内且相互平行的两套链拖动机构、驱动两套链拖动机构的电机、安装在两套链拖动机构上的料箱安装架，链拖动机构包括输送链、导向机构、驱动链轮，驱动链轮驱动输送链绕导向机构上升然后转弯下行，通过支耳安装在输送链上的料箱安装架随输送链上升然后转弯下行实现料箱倒料，料箱安装架和料箱的升降与反转完全依靠输送链的拖动实现，不需要大的翻转扭矩，所需驱动功率小，结构简单，料箱先是上升到一定高度然后转弯下行伸入料仓倒料，可降低物料落差减小扬尘，倒料后料箱返回运动回到起始位置，返回上升时通过向上的加速度能将物

料彻底倒空。

权利要求书1页 说明书3页 附图4页CN 209740233 U2019.12.06

CN 209740233

U1.一种链式升降倒料机，其特征在于：所述链式升降倒料机包括布置在垂直平面内且相互平行的两套链拖动机构、驱动两套链拖动机构的电机、安装在两套链拖动机构上的料箱安装架；所述链拖动机构包括输送链、用于输送链导向的导向机构、驱动链轮，所述驱动链轮驱动输送链绕导向机构上升然后转弯下行；所述电机通过转轴同时驱动两套链拖动机构的驱动链轮；所述料箱安装架用于料箱的安装固定，料箱安装架与两套链拖动机构的安装是通过在每条输送链上设置一个上支耳和一个下支耳实现安装，上支耳与料箱安装架之间是可转动连接，下支耳与料箱安装架之间是可滑动连接，或是上支耳与料箱安装架之间是可滑动连接，下支耳与料箱安装架之间是可转动连接。2.根据权利要求1所述的链式升降倒料机，其特征在于：所述导向机构是导轨。3.根据权利要求1或2所述的链式升降倒料机，其特征在于：所述输送链绕导向机构转弯下行的方向与水平面夹角是90°～50°之间。4.根据权利要求3所述的链式升降倒料机，其特征在于：所述输送链绕导向机构转弯下行的方向与水平面夹角是90°～70°之间。5.根据权利要求1或2所述的链式升降倒料机，其特征在于：所述料箱安装架的上方设置有转动门，转动门关闭时能挡住料箱内的物料倒出，转动门打开时料箱内的物料顺着门板倒入游料仓。6.根据权利要求5所述的链式升降倒料机，其特征在于：转动门是从中间向两边打开的

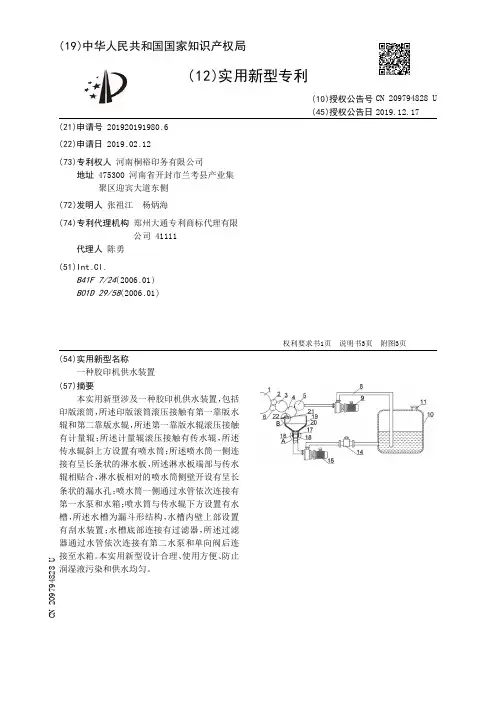

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920191980.6

(22)申请日 2019.02.12

(73)专利权人 河南桐裕印务有限公司地址 475300 河南省开封市兰考县产业集聚区迎宾大道东侧

(72)发明人 张祖江　杨炳海　

(74)专利代理机构 郑州大通专利商标代理有限公司 41111代理人 陈勇

(51)Int.Cl.B41F 7/24(2006.01)B01D 29/58(2006.01)

(54)实用新型名称一种胶印机供水装置(57)摘要本实用新型涉及一种胶印机供水装置，包括印版滚筒，所述印版滚筒滚压接触有第一靠版水辊和第二靠版水辊，所述第一靠版水辊滚压接触有计量辊；所述计量辊滚压接触有传水辊，所述传水辊斜上方设置有喷水筒；所述喷水筒一侧连接有呈长条状的淋水板，所述淋水板端部与传水辊相贴合，淋水板相对的喷水筒侧壁开设有呈长条状的漏水孔；喷水筒一侧通过水管依次连接有第一水泵和水箱；喷水筒与传水辊下方设置有水槽，所述水槽为漏斗形结构，水槽内壁上部设置有刮水装置；水槽底部连接有过滤器，所述过滤器通过水管依次连接有第二水泵和单向阀后连接至水箱。本实用新型设计合理、使用方便、防止

润湿液污染和供水均匀。

权利要求书1页 说明书3页 附图3页CN 209794828 U2019.12.17

CN 209794828

U1.一种胶印机供水装置，包括印版滚筒（1），所述印版滚筒（1）滚压接触有第一靠版水

辊（2）和第二靠版水辊（6），所述第一靠版水辊（2）滚压接触有计量辊（3）；其特征在于，所述

计量辊（3）滚压接触有传水辊（4），所述传水辊（4）斜上方设置有喷水筒（5）；所述喷水筒（5）

一侧连接有呈长条状的淋水板（13），所述淋水板（13）端部与传水辊（4）相贴合，淋水板（13）

相对的喷水筒（5）侧壁开设有呈长条状的漏水孔（7）；喷水筒（5）一侧通过水管（8）依次连接

(19)中华人民共和国国家知识产权局

(12)实用新型专利

(10)授权公告号 (45)授权公告日

(21)申请号 201920299662.1

(22)申请日 2019.03.11

(73)专利权人 上海盖艺模塑科技有限公司地址 201599 上海市金山区朱泾镇临源街750号5幢424G

(72)发明人 陈亚强　周晓明　

(51)Int.Cl.B65D 51/24(2006.01)B65D 55/02(2006.01)B65D 45/02(2006.01)

(54)实用新型名称一种自锁翻盖(57)摘要本实用新型公开了一种自锁翻盖，包括饭盒，饭盒的顶部一侧设置有磁力母扣，饭盒的顶部覆盖有套盖，套盖的表面设置有自锁螺纹，且自锁螺纹贯穿套盖，饭盒的顶部另一侧安装有连接轴，连接轴的一端设置有盒盖，盒盖的内部表面设置有固定槽，固定槽的顶部设置有饭叉，饭叉的一侧安装有旋转轴，旋转轴的顶部设置有螺纹栓。本实用新型是一种自锁翻盖，该翻盖通过设置的磁力子扣方便与磁力母扣扣合，使盒盖的开关更方便，凸状螺母制造时采用的偏心加工，内部螺纹为偏心结构，凹状螺母制造时采用的中心圆形加工，内部螺纹为正常的中心圆形结构，当两个凸凹螺母拧在一起，就像螺母中插入楔子一样，从而实现了防松动的效果，

达到自锁目的。

权利要求书1页 说明书3页 附图2页CN 209889446 U2020.01.03

CN 209889446

U1.一种自锁翻盖，包括饭盒（1），其特征在于，所述饭盒（1）的顶部一侧设置有磁力母扣

（4），所述饭盒（1）的顶部覆盖有套盖（2），所述套盖（2）的表面设置有自锁螺纹（3），且自锁

螺纹（3）贯穿套盖（2），所述饭盒（1）的顶部另一侧安装有连接轴（6），所述连接轴（6）的一端

设置有盒盖（5），所述盒盖（5）的内部表面设置有固定槽（8），所述固定槽（8）的顶部设置有

饭叉（7），所述饭叉（7）的一侧安装有旋转轴（9），所述旋转轴（9）的顶部设置有螺纹栓（10），
