变压器结构简介与工作原理1. 引言变压器是电力系统中常见的电气设备，用于改变交流电压的大小。
本文将详细介绍变压器的结构和工作原理。
2. 变压器结构变压器主要由铁芯和线圈组成。
2.1 铁芯铁芯是变压器的主要结构部分，通常由硅钢片叠压而成。
它的作用是提供一个低磁阻路径，减小磁通的损耗。
铁芯通常分为两部分，即主芯和副芯，它们通过磁路连接在一起。
2.2 线圈线圈是变压器的另一个重要组成部分，分为主线圈和副线圈。
主线圈通常接在电源侧，副线圈接在负载侧。
线圈由绝缘导线绕制而成，通常采用铜或铝导线。
线圈的绕制方式可以是螺绕式或层绕式。
3. 变压器工作原理变压器的工作原理基于电磁感应定律。
3.1 电磁感应定律电磁感应定律指出，当一个导体在磁场中运动或磁场的强度发生变化时，会在导体中产生感应电动势。
3.2 变压器的工作原理变压器的工作原理是基于电磁感应定律。
当变压器的主线圈通电时，通过主线圈的电流会产生一个磁场。
这个磁场会穿过铁芯并感应到副线圈中。
根据电磁感应定律，副线圈中会产生感应电动势。
如果副线圈接上负载，感应电动势会驱动电流在副线圈中流动，从而实现电能的传输。
3.3 变压器的变压比变压器的变压比定义为主线圈的匝数与副线圈的匝数之比。
变压比决定了输入电压和输出电压之间的关系。
例如，如果变压比为2:1，则输入电压是输出电压的两倍。
4. 变压器的工作特性变压器具有以下几个重要的工作特性。
4.1 变压比变压比决定了输入电压和输出电压之间的关系，可以根据需求来设计。
4.2 效率变压器的效率定义为输出功率与输入功率的比值。
高效率的变压器能够最大限度地减少能量损耗。
4.3 转换效率转换效率是指变压器将输入电能转换为输出电能的能力。
高转换效率的变压器能够更有效地传输能量。
4.4 负载容量变压器的负载容量指的是它能够承载的最大负载电流。
负载容量越大，变压器能够供应的负载越多。
5. 变压器的应用领域变压器广泛应用于电力系统和电子设备中。
变压器的结构和⼯作原理变压器是利⽤电磁感应原理传输电能、信号的器件。
它具有变压、变流、变阻抗、隔离的作⽤，种类繁多应⽤⼴泛。
例如：1.电⼒系统中，升压远距离输电（如：10KV输电线路），⽤户端降压供电（如：220V市电）；2.实验室利⽤⾃耦变压器改变电源电压；3.测量上利⽤变压器扩⼤对交流电压、电流的测量范围；4.电⼦设备和仪器中利⽤变压器提供多种电压和传递信号并隔离电路上的联系。
变压器虽然⼤⼩悬殊，⽤途各异，但基本结构和⼯作原理是相同的。
变压器的结构变压器由铁芯和绕组两个基本部分组成，如下图所⽰，是它的⽰意图和符号。
变压器的结构⽰意图与符号这是⼀个简单的双绕组变压器，在⼀个闭合的铁芯上套有两个绕组，绕组与绕组之间以及绕组与铁芯之间都是绝缘的。
绕组通常⽤绝缘的铜线或铝线绕成，其中⼀个绕组与电源相连，称为⼀次绕组，另⼀个绕组与负载相连，称为⼆次绕组。
为了减少铁芯中的磁滞损耗和涡流损耗，变压器的铁芯⼤多⽤0.35～0.5 mm厚的硅钢⽚叠成，为了降低磁路的磁阻，⼀般采⽤交错叠装⽅式，即将每层硅钢⽚的接缝错开。
如下图所⽰为⼏种常见的铁芯形状。
⼏种常见的铁芯形状变压器按铁芯和绕组的组合⽅式，可分为⼼式和壳式两种，如下图所⽰。
变压器的结构形式⼼式变压器的铁芯被绕组所包围，它的⽤铁量⽐较少，多⽤于⼤容量的变压器，如电⼒变压器。
壳式变压器的绕组被铁芯锁包围，它的⽤铁量⽐较多，但不需要专门的变压器外壳，常⽤于⼩容量的变压器，如各种电⼦设备和仪器中的变压器。
变压器的⼯作原理变压器的⼯作原理，我们将从空载运⾏、负载运⾏、阻抗变换，三种情况进⾏讲述。
1.空载运⾏如下图所⽰，变压器的空载运⾏⽰意图。
变压器的空载运⾏变压器的⼀次绕组接上交流电压【u1】，⼆次侧开路，这种运⾏状态称为空载运⾏。
这时⼆次绕组中的电流i2=0，电压为开路电压【u20】，⼀次绕组通过的电流为空载电流【i10】，各量的⽅向按习惯参考⽅向选取。
上图中【N1】为⼀次绕组的匝数，【N2】为⼆次绕组的匝数。

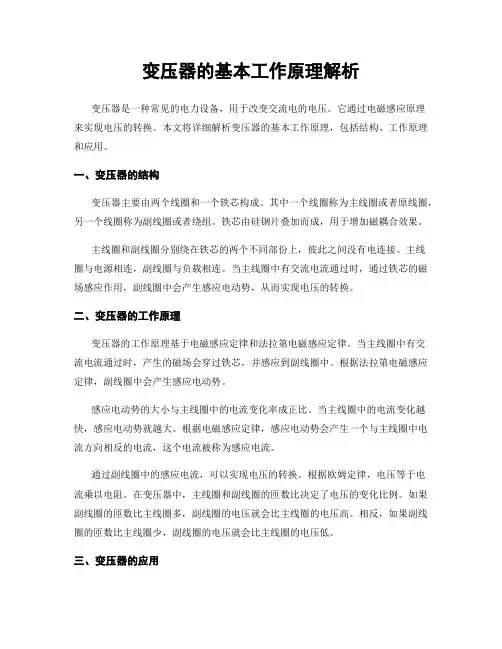

变压器的基本工作原理解析变压器是一种常见的电力设备，用于改变交流电的电压。
它通过电磁感应原理来实现电压的转换。
本文将详细解析变压器的基本工作原理，包括结构、工作原理和应用。
一、变压器的结构变压器主要由两个线圈和一个铁芯构成。
其中一个线圈称为主线圈或者原线圈，另一个线圈称为副线圈或者绕组。
铁芯由硅钢片叠加而成，用于增加磁耦合效果。
主线圈和副线圈分别绕在铁芯的两个不同部份上，彼此之间没有电连接。
主线圈与电源相连，副线圈与负载相连。
当主线圈中有交流电流通过时，通过铁芯的磁场感应作用，副线圈中会产生感应电动势，从而实现电压的转换。
二、变压器的工作原理变压器的工作原理基于电磁感应定律和法拉第电磁感应定律。
当主线圈中有交流电流通过时，产生的磁场会穿过铁芯，并感应到副线圈中。
根据法拉第电磁感应定律，副线圈中会产生感应电动势。
感应电动势的大小与主线圈中的电流变化率成正比。
当主线圈中的电流变化越快，感应电动势就越大。
根据电磁感应定律，感应电动势会产生一个与主线圈中电流方向相反的电流，这个电流被称为感应电流。
通过副线圈中的感应电流，可以实现电压的转换。
根据欧姆定律，电压等于电流乘以电阻。
在变压器中，主线圈和副线圈的匝数比决定了电压的变化比例。
如果副线圈的匝数比主线圈多，副线圈的电压就会比主线圈的电压高。
相反，如果副线圈的匝数比主线圈少，副线圈的电压就会比主线圈的电压低。
三、变压器的应用变压器在电力系统中有广泛的应用。
其主要功能是将高电压的输电路线上的电能转换为低电压，以供给用户使用。
变压器可以根据需要实现升压或者降压的功能。
在电力输配电系统中，变压器被用于将发电厂产生的高电压电能升压到输电路线所需的高电压水平。
然后，通过输电路线将电能传输到各个地区的变电站。
在变电站中，变压器被用于将高电压转换为低电压，以供给工业、商业和家庭用户使用。
此外，变压器还广泛应用于电子设备中。
例如，电子变压器用于将交流电转换为直流电，以供给电子设备的电路。

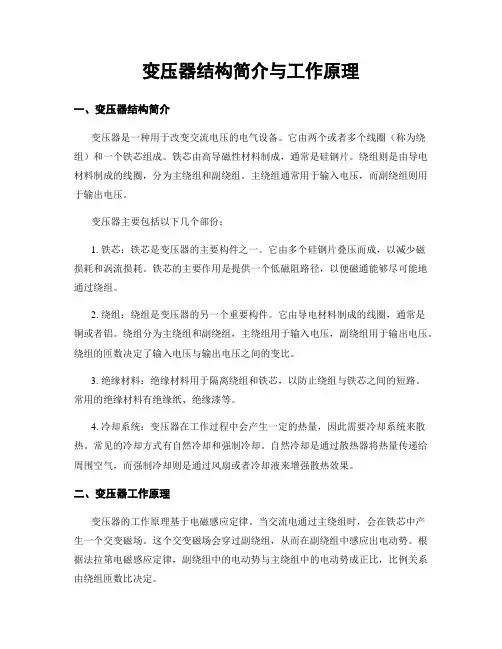

变压器结构简介与工作原理一、变压器结构简介变压器是一种用于改变交流电压的电气设备。
它由两个或者多个线圈（称为绕组）和一个铁芯组成。
铁芯由高导磁性材料制成，通常是硅钢片。
绕组则是由导电材料制成的线圈，分为主绕组和副绕组。
主绕组通常用于输入电压，而副绕组则用于输出电压。
变压器主要包括以下几个部份：1. 铁芯：铁芯是变压器的主要构件之一。
它由多个硅钢片叠压而成，以减少磁损耗和涡流损耗。
铁芯的主要作用是提供一个低磁阻路径，以便磁通能够尽可能地通过绕组。
2. 绕组：绕组是变压器的另一个重要构件。
它由导电材料制成的线圈，通常是铜或者铝。
绕组分为主绕组和副绕组，主绕组用于输入电压，副绕组用于输出电压。
绕组的匝数决定了输入电压与输出电压之间的变比。
3. 绝缘材料：绝缘材料用于隔离绕组和铁芯，以防止绕组与铁芯之间的短路。
常用的绝缘材料有绝缘纸、绝缘漆等。
4. 冷却系统：变压器在工作过程中会产生一定的热量，因此需要冷却系统来散热。
常见的冷却方式有自然冷却和强制冷却。
自然冷却是通过散热器将热量传递给周围空气，而强制冷却则是通过风扇或者冷却液来增强散热效果。
二、变压器工作原理变压器的工作原理基于电磁感应定律。
当交流电通过主绕组时，会在铁芯中产生一个交变磁场。
这个交变磁场会穿过副绕组，从而在副绕组中感应出电动势。
根据法拉第电磁感应定律，副绕组中的电动势与主绕组中的电动势成正比，比例关系由绕组匝数比决定。
变压器的工作过程可以分为两个阶段：磁场的建立和磁场的消失。
当输入电压变化时，主绕组中的电流也会随之变化，进而改变铁芯中的磁场。
这个磁场的变化会在副绕组中产生感应电动势，从而输出相应的电压。
变压器的工作原理可以用下面的公式来表示：V2 = (N2 / N1) * V1其中，V1和V2分别表示输入电压和输出电压，N1和N2分别表示主绕组和副绕组的匝数。
变压器的工作原理具有以下几个特点：1. 变压器只能改变交流电压的大小，而不能改变频率。
变压器结构、工作原理和功能标题：变压器结构、工作原理和功能引言概述：变压器是电力系统中常见的电气设备，它通过改变交流电的电压大小，实现电能的传输和分配。
本文将详细介绍变压器的结构、工作原理和功能。
一、变压器的结构1.1 主要构件：变压器主要由铁芯、绕组和外壳组成。
1.2 铁芯：铁芯是变压器的核心部件，通常由硅钢片叠压而成，具有良好的导磁性能和低损耗特性。
1.3 绕组：绕组是变压器的导电部件，分为高压绕组和低压绕组，通过绕制在铁芯上实现电能的传输。
二、变压器的工作原理2.1 磁感应定律：变压器的工作原理基于法拉第电磁感应定律，当通过主绕组的交流电流变化时，会在铁芯中产生交变磁场。
2.2 互感定律：根据互感定律，当磁场通过铁芯时，会感应出次级绕组中的电动势，从而实现电能的传输和变压。
2.3 工作频率：变压器的工作频率通常为50Hz或者60Hz，这是因为交流电力系统的标准频率为这两个值。
三、变压器的功能3.1 电压变换：变压器可以将高电压变换为低电压，或者将低电压变换为高电压，以满足不同电气设备的需求。
3.2 电能传输：变压器通过电能的传输，将发电厂产生的高压电能传输到用户终端，实现电力供应。
3.3 电力分配：变压器在电力系统中起到电力分配的作用，将电能分配到不同的用电设备，以满足各个区域的用电需求。
四、变压器的类型4.1 功率变压器：用于大功率电能传输和分配，常见于电力系统中的变电站。
4.2 隔离变压器：用于隔离电力系统中的高压和低压，以保证安全和稳定的电力供应。
4.3 自耦变压器：自耦变压器是一种特殊类型的变压器，主绕组和次级绕组共用一部份线圈，常见于电子设备中。
五、变压器的应用领域5.1 发电厂：变压器用于将发机电产生的高压电能变换为输送到电网的中压或者低压电能。
5.2 工业领域：变压器用于工业设备的电能供应，满足不同设备对电压的要求。
5.3 住宅和商业建造：变压器用于将电网的中压或者低压电能变换为适合住宅和商业建造用电设备的电压。
变压器结构简介与工作原理标题：变压器结构简介与工作原理引言概述：变压器是电力系统中常见的电气设备，用于改变电压的大小，实现电能的传输和分配。
了解变压器的结构和工作原理对于电力系统的设计和运行至关重要。
本文将介绍变压器的结构和工作原理，帮助读者更好地理解这一重要设备。
一、变压器的结构1.1 主要由铁芯和线圈组成变压器的主要结构包括铁芯和线圈。
铁芯由硅钢片叠压而成，用于传导磁场。
线圈分为初级线圈和次级线圈，通过电流在线圈中产生磁场。
1.2 绝缘层变压器的线圈之间和线圈与铁芯之间都需要绝缘层来防止电路短路和绝缘击穿。
绝缘层通常采用绝缘纸、绝缘漆等材料。
1.3 外壳和冷却系统变压器通常有外壳来保护内部结构，外壳通常由金属材料制成。
变压器还配备有冷却系统，如风扇或油冷却系统，用于散热。
二、变压器的工作原理2.1 电磁感应原理当变压器的初级线圈通电时，产生的磁场会感应次级线圈中的电动势，从而产生电流。
这是基于电磁感应原理的工作原理。
2.2 变压器的转比变压器的转比是初级线圈匝数与次级线圈匝数的比值。
根据转比的不同，变压器可以实现升压、降压或绝缘功能。
2.3 能量传输变压器通过磁场的感应实现能量的传输，将电能从一端传输到另一端。
这样可以实现电力系统中电压的调节和分配。
三、变压器的分类3.1 按用途分类变压器可以按用途分为配电变压器、整流变压器、隔离变压器等，用途不同结构也会有所不同。
3.2 按冷却方式分类变压器可以按冷却方式分为油浸式变压器、干式变压器等，不同的冷却方式适用于不同的环境和功率等级。
3.3 按结构分类变压器可以按结构分为壳式变压器、环氧树脂浇铸变压器等，不同结构适用于不同的安装场所和环境要求。
四、变压器的应用领域4.1 电力系统变压器在电力系统中起到核心作用，用于升压、降压、分配和传输电能，保障电力系统的正常运行。
4.2 工业领域变压器在工业领域中用于控制电压、调节电流，为各种设备提供合适的电源。

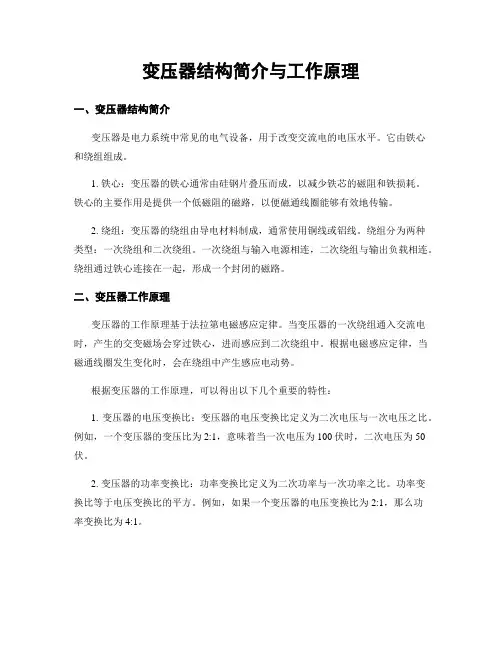

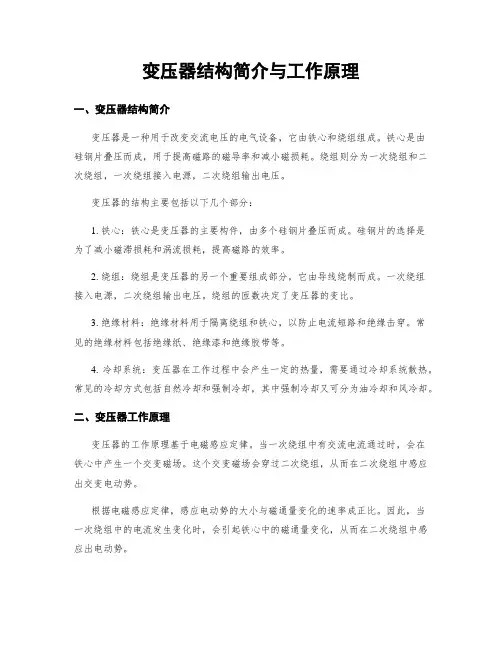

变压器结构简介与工作原理一、变压器结构简介变压器是电力系统中常见的电气设备，用于改变交流电的电压水平。
它由铁心和绕组组成。
1. 铁心：变压器的铁心通常由硅钢片叠压而成，以减少铁芯的磁阻和铁损耗。
铁心的主要作用是提供一个低磁阻的磁路，以便磁通线圈能够有效地传输。
2. 绕组：变压器的绕组由导电材料制成，通常使用铜线或铝线。
绕组分为两种类型：一次绕组和二次绕组。
一次绕组与输入电源相连，二次绕组与输出负载相连。
绕组通过铁心连接在一起，形成一个封闭的磁路。
二、变压器工作原理变压器的工作原理基于法拉第电磁感应定律。
当变压器的一次绕组通入交流电时，产生的交变磁场会穿过铁心，进而感应到二次绕组中。
根据电磁感应定律，当磁通线圈发生变化时，会在绕组中产生感应电动势。
根据变压器的工作原理，可以得出以下几个重要的特性：1. 变压器的电压变换比：变压器的电压变换比定义为二次电压与一次电压之比。
例如，一个变压器的变压比为2:1，意味着当一次电压为100伏时，二次电压为50伏。
2. 变压器的功率变换比：功率变换比定义为二次功率与一次功率之比。
功率变换比等于电压变换比的平方。
例如，如果一个变压器的电压变换比为2:1，那么功率变换比为4:1。
3. 变压器的效率：变压器的效率定义为二次输出功率与一次输入功率的比值。
变压器的效率通常在90%以上，因为在能量传输过程中会有一定的能量损耗，主要来自于铁损耗和铜损耗。
4. 变压器的绝缘和冷却：为了确保变压器的安全运行，绕组之间和绕组与铁心之间需要良好的绝缘。
此外，变压器还需要冷却系统来控制温度，以避免过热损坏。
总结：变压器是电力系统中常见的电气设备，用于改变交流电的电压水平。
它由铁心和绕组组成，通过电磁感应定律实现电压的变换。
变压器的重要特性包括电压变换比、功率变换比、效率、绝缘和冷却。
了解变压器的结构和工作原理对于理解电力系统的运行和维护至关重要。
变压器结构图及工作原理变压器是变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电变压器原理图流时，铁芯(或磁芯)中便产生交流磁通，使次级线圈中感应出电压(或电流)。
变压器研究报告指出：变压器由铁芯(或磁芯)和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。
下面来看看变压器结构图。
变压器结构图及工作原理变压器的工作原理变压器利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器输送的电能的多少由用电器的功率决定.变压器的制作原理：在发电机中，不管是线圈运动通过磁场或磁场运动通过固定线圈，均能在线圈中感应电势，此两种情况，磁通的值均不变，但与线圈相交链的磁通数量却有变动，这是互感应的原理。
变压器就是一种利用电磁互感应，变换电压，电流和阻抗的器件。
电源变压器的特性参数工作频率变压器铁芯损耗与频率关系很大，故应根据使用频率来设计和使用，这种频率称工作频率。
额定功率在规定的频率和电压下，变压器能长期工作，而不超过规定温升的输出功率。
额定电压指在变压器的线圈上所允许施加的电压，工作时不得大于规定值。
电压比指变压器初级电压和次级电压的比值，有空载电压比和负载电压比的区别。
空载电流变压器次级开路时，初级仍有一定的电流，这部分电流称为空载电流。
空载电流由磁化电流(产生磁通)和铁损电流(由铁芯损耗引起)组成。
对于50hz电源变压器而言，空载电流基本上等于磁化电流。
空载损耗指变压器次级开路时，在初级测得功率损耗。
主要损耗是铁芯损耗，其次是空载电流在初级线圈铜阻上产生的损耗(铜损)，这部分损耗很小。
效率指次级功率p2与初级功率p1比值的百分比。
通常变压器的额定功率愈大，效率就愈高。
绝缘电阻表示变压器各线圈之间、各线圈与铁芯之间的绝缘性能。
绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。
